摘? 要：

1.? 端子壓接效果對產品功能的影響方面：機械性能與電氣性能；

2. ?壓縮比和截面視覺檢測是作為端子壓接質量好壞檢驗的主要標準；

3. ?材質硬度與零件結構是影響壓縮比和截面的主要兩個因素；

4. ?壓縮比定義的也會一定影響著壓接截面效果，兩者相互影響制約；

關鍵詞：端子壓接效果，截面，視覺檢測，壓縮比定義；

本文內容僅作為純的理論學術性研究，而本人也僅從個人所學和所了解中的知識內容，以盡量淺顯的道理，理論或者例子對影響壓接的幾個主要因素和需要掌握的知識內容進行闡述和解釋，方便大部分人能快速輕松的理解。其中也可能某些知識面的不足或者欠缺而導致的某些觀點或者結論上的不足與錯誤，希望更專業的人能出來指正，不勝感謝；

?

背 景

線束行業中我們經常會接觸到端子壓接工藝，也會有很多關于壓接上的工藝技術方面討論。而其中的壓接壓縮率（比）和截面就是經常討論和研究的范疇：根據兩者的信息，確認其壓接效果是否合適，確認如何改善等等內容。關于這方面的內容，有著諸多的文章，資料和標準進行討論和說明，因此本文也就不再涉足：

但是，是否發現以下疑問：?

1. ?我們經常提及和討論的壓縮比標準 70%~90%，這個范圍其實是比較大的；

2. 這個數據標準在很多行業或者企業標準中有提及，卻沒有一個很詳細的說明和強行定義。為何？要解決以上疑問，就需要了解和掌握某些相關的信息。

?

第一節：壓縮比的定義

如 VW60330 的定義公式可知:

η=S(總壓)/S(c+t)*100%??????????????????? 公式1

S(總壓)=Sc（壓)+St（壓)??????????????????? 公式2

S(c+t)=Sc+St ???????????????????????????????????? 公式 3

η：壓縮率/比；

Sc（壓)：壓接后的線纜導體截面積之和；

St（壓)：壓接后的端子截面積；?????

Sc：壓接前的線纜導體截面積之和；

St：壓接前的端子截面積；

在不同的標準中，壓縮比η的定義和表達的方式有所不同。比如 USCAR21 中的定義為壓縮前后的變化量與最初壓接前的比值。兩者的關系就是兩者之和等于壓接前的截面積。簡單地表達兩個標準之間的關系，就如公式 4 一樣。因此兩者的核心理念是一致的；

η’=1- η---------------- 公式 4

而該標準也提及，好的壓接比時從 15%~20%開始；所以后續如果有人拿著 USCAR 的標準，說壓縮比要達到20%也是沒問題的，這就相當于我們常說的壓縮比80%的標準。

??

第二節：壓縮比的各參數涵義

1. 截面積是針對所有壓接部位的導體部分：如圖 1 這樣的帶膠套的端子壓接，在考慮時就不能考慮其膠套部分：

2.導體部分是包含所有在這個壓接點上的導體：?

2.1 并線壓接時，需要計算所有壓接在一起的線纜導體的，而不是只考慮其中一根/款；

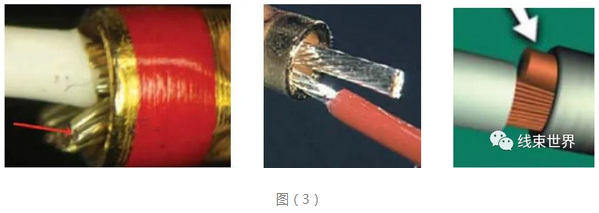

2.2? 有時候會遇到端子與線纜不匹配的情況，為了避免其導致的端子保持力不足，實行的一系列的辦法：額外增加銅絲；導體對折后壓接；單獨再加一股合適的導體等。如圖（3）所示。此時增加的部分是必須要考慮在其中，而這些情況，計算時卻經常被忽略。

第三節：壓接材料

當前市場行業中，常見的線纜導體為銅，鋁，以及合金（如銅鋁合金等），而端子的材料主要以磷銅，黃銅,紫銅和鋁為主；材料的變形與以下兩個主要因素有關：硬度與結構；

3.1 材料硬度：眾所周知，在其他條件一樣的前提下，硬度較軟的會先開始變形，而且其變形量會更大。同理如果兩者材料硬度接近，那么變形量也會差不多。此時的公式2中S(總壓)=Sc（壓)+St（壓)=2Sc（壓）=2St（壓)。所以我可得到：

Sc（壓)=K*Sc?

St（壓)=K*St

K:壓縮率，取值為 0~1；?

此時公式 1 的壓縮比η=K，兩款物料的各自壓縮比就同時分別和總壓縮比時一樣的。

?

3.2 ? 零件結構：在微觀上來看，銅絲就是圓型，而端子就是面（可以為平面，也可以為弧面）。兩者開始接觸變形時，在截面方向來看，銅絲受力就是一個點，而端子就是一根線?，F(xiàn)實中的銅絲會因為材質的原因優先開始變形，而且剛開始的變形量會大于端子。隨著擠壓變形的增加，銅絲之間以及銅絲與端子之間的接觸面會逐漸增大，則其接觸面的壓強開始逐漸減小，銅絲內部之間以及銅絲和端子之間的間隙也開始逐漸減小。理論空間上有 6 個面可供材料在擠壓時進行塑性形變流體進行擴散，而上下左右被刀片和模具包圍后，就只剩下沿著線纜軸向的前后兩個面開始擴散。因此，當壓接處內部間隙仍未完全排除殆盡時，應力在這幾個面上相互擠壓作用。直至內部間隙被完全擠壓殆盡。當多股銅絲就基本被擠壓變成了一股，如再繼續受力，則所有的流體就都會沿著線纜軸向擠出，從而使截面積減少；

第四節：相互關系

了解和掌握了以上基本信息前提之后，才能討論壓縮比，變形，截面積，材料，壓接質量，電氣性能與機械性能等之間的相互關系。

在很多標準中，壓接之后的截面積上不能有孔洞間隙。其原因如下：?

1. 電流的流動方向的。如果按照線束產品方向來看，電流就是從線端部傳至壓接點，再至端子上，最后到達終點。因此，在壓接處的電流傳輸方向也就不是簡單的直線式，而是”Z”型的折線式，如圖 4 中的 I1→I2→I3 流動方向：

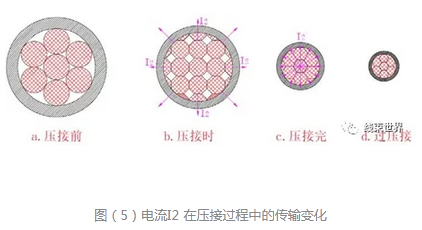

而壓接處的端子與線纜導體的變化也就決定了產品的電氣特性：

a. ?壓接前:端子和線纜導體處于開路狀態，此時無電流通過；?

b.?壓接時：當線纜導體與端子內側開始接觸，并開始變形時，此時線纜導體中單根導體之間以及導體與端子之間有間隙。由于是低頻大電流，因此電流會從核心通過最近的路線向四周通過導體接觸面開始傳輸，如圖 6中的I2-1→I2-2→I2-3路線。由于此時的導體之間的接觸面還未完全，也就是電路寬度還不是最大狀態（如圖 6 中的藍色線段）。此時的系統最薄弱點就是這些藍色的接觸面：電阻最大，承載電流最小。但是隨著接觸面變大（藍色線段邊長），其系統中能符合電流的電路寬度也在逐漸加大，因此此時的承載電流會逐漸隨著接觸面的變大而變大；所以壓接有間隙時，其電路寬度未達到最大，則承載電流就會降低，在過相同的電流下，其溫升就會更高一些；

c. ?壓接完：理論上此時，剛好內部的間隙全部都排空了，電流 I2 可以通過任意途徑傳向端子，此時的電路截面寬度已經達到最大值，所以其對應的承載電流也最大；?

d. ?過壓接：當壓接的截面再繼續壓接縮小時，則系統的電阻就增加了，此時的最大承載電流能力就開始回落。

2.而同時的機械性能，截面的間隙和面積依然如此：端子與導體的保持力如公式5 所示。

F：端子保持力；

f(c)：端子與銅絲的摩擦力；

Fb：線纜導體的拉斷力；

備注：力是有方向性的；

摩擦力 f：兩表面之間的摩擦力與正向壓力成正比。摩擦系數由滑動面的性質、粗糙度和（可能存在的）潤滑劑所決定?；瑒用嬖酱植?，摩擦系數越大。物體間的摩擦系數分為兩種，一種是滑動摩擦系數， 另一種為最大靜摩擦力系數，在數值上，后者略大于前者。因此接觸面越大，其對應的摩擦力也就越大， 那么端子與線纜之間的保持力也就越大。因此為了確保端子的穩定性，盡量不能讓壓接面上有間隙；

材料的抗拉強度σ是金屬材料在拉力作用下抵抗破壞的最大能力，表示材料經過屈服階段后進入強化階段后隨著橫向截面尺寸明顯縮小在拉斷時所承受的最大力（Fb）），所以也稱為抗拉強度或者強度極限（σb），單位為 N/mm2（MPa）。因此不同的材料，σ也是不同的，其公式（6）如下：

σ=Fb/So---------------- 公式 6?

σ：抗拉強度；?

Fb--試樣拉斷時所承受的最大力，N（牛頓）；

So--試樣原始橫截面積，mm2

所以導體在拉力變形時，截面積 So 越小，那么所承受的拉力 Fb 當然也就越??；通過以上原理，我們可以知悉，壓接過程中的機械和電氣性能變化如下：

1. 未壓接時，截面積So最大，電氣性能最差：導體間剛開始相互接觸，導通電阻最大，承載電流能力最小，同時端子保持力的機械性能也最差；

2. 壓接時間隙減少，隨著導體的接觸面逐漸增加，壓接處的導通電阻減少，雖然壓接截面So的減小會降低其承載電流，但是總的承載電流能力依然增加。此時端子與導體的摩擦力 f(c)增加，但是同時導體的抗拉斷力Fb 也在逐漸減??；此時 f(c)≤Fb，其機械性能是增加的；直至 f(c)=Fb 時 F 達到最大值；此時的失效模式是導線被整體從端子上拉脫；

3. 當承載電流能力達到最大值時，（此時的間隙可能為零，也可能不一定為零），再繼續加壓，直到間隙完全消失時，此時的端子保持力也達到最大，此時的電氣性能可能也是最大，也可能早已開始下降了；

4. ?再進行過度壓接時，So繼續變小，截面積的承載電流能力降低大于導體間電路增加時的承載電流能力，此時電氣性能繼續下降；同時 Fb也急劇減小，當Fb
