大電流線纜的壓接評估

來源：?作者：?2021-06-16 11:16

摘要：線纜與連接器之間的連接采用的一個重要的連接方式就是壓接。壓接的參數和評估主要靠標準和實驗，本文采用CAE的方式，提前評估出不同壓接參數造成的拉脫力、伸長數據，對后續解決壓接的參數優化和使用壽命有明顯且積極的作用。

關鍵詞：壓接，溫升，拉脫力，壽命

1?? 壓接的現狀及參考標準

壓接工藝對于大電流產品來說非常重要，但是目前市面上能找到的壓接工藝參數和指導資料有限。

1.1?壓接的參考標準

傳統的壓接工藝要求主要是對應不同平方數的線纜有不同的最小拉拔力標準,比較主流的是大眾VW60330和VW80304，其中VW60330針對的是比較小平方數的線纜壓接，拉拔力標準如圖一所示；VW80304針對的是高壓大電流的線纜壓接，拉拔力標準如圖二所示。

輔之以接觸電阻、電壓降和溫升等測試來確定壓接性能的合格與否。

而溫升的參考標準則為USCAR-2中的最大50度要求，電壓降采用的多為USCAR-2中的最大50mV的要求，對應的連接電阻要求通常采用LV215-1中的標準規定。

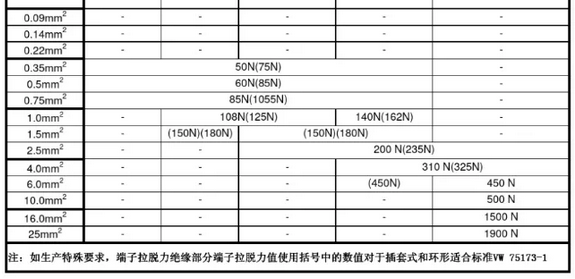

圖一 ?VW60330壓接拉拔力標準

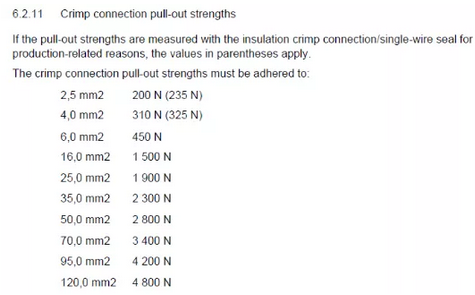

二 ?VW80304壓接拉拔力標準

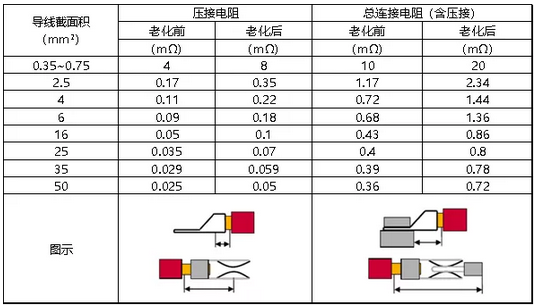

圖三?接觸電阻要求（LV215-1-2013）

1.2?壓接的形狀?

各個企業針對壓接的形狀和壓縮比率都有自己的標準和理解，比如壓縮率從70%~95%，形狀從正六邊形、扁形、正方形甚至其他復雜的形狀，這些形狀和參數的定義大多由實際工程經驗而來。

2? 壓接的評估方法

采用CAE手法，可以在壓接參數定義前得到壓接產品的拉脫力、壓接電阻，甚至簡潔評估出對長期使用的影響。

本文中主要分析的是大平方數的線纜的壓接，基本采用都是正六面體壓接。

分析的結果包括三個部分：

（1）?壓接后的壓縮率

（2）?壓接后的拉脫力

（3）?壓接后的銅套伸長數據

（4）?壓接后的最大應力

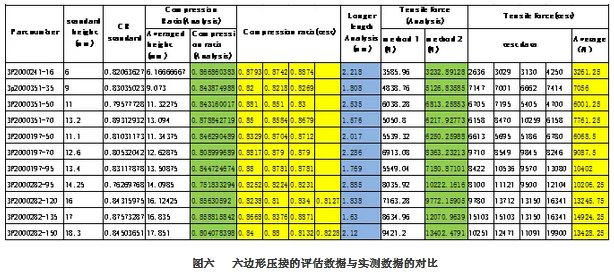

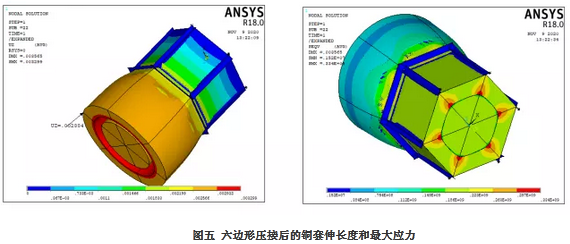

在這些結果中，確定好壓接的高度標準后，壓縮率的計算只是其中一個小小的結果。在這個仿真評估過程中，可以推算出拉脫力較準確的計算方法。如下圖所示，根據計算結果與實測結果的對比，發現評估結果與實驗結果相符，可確認此壓接的拉脫力評估方法基本可靠，但還需要繼續改進。在這些結果中，壓接后的銅套伸長數據會稍微比實測結果偏大15%左右。

3? 長期使用環境下的應力松弛、蠕變影響

通過標準和經驗得來的參數值，大多是知其然不知其所以然。在大部分大電流連接器產品中，壓接點都是載流能力的一個關鍵薄弱點，溫升最高點往往發生在接觸端子和壓接區域這兩個部分；且在長期的使用、電流循環實驗和環境老化測試后，壓接部位的接觸電阻迅速升高，導致溫升大幅度提升最終造成載流能力下降的情況屢見不鮮。

其中的原因主要在與：壓接后的線纜和銅套之間，相互之間有較大的接觸壓力；而長期處于電流引起的自熱和環境溫度的影響下，自身由于應力松弛或蠕變現象呢，則會導致接觸壓力的降低或流失，引起相應的接觸電阻的顯著增大，最終造成了載流能力的大幅度下降。

目前針對應力松弛可以采用拉森-米勒法，主要應用于以合金短時間的使用情況精確估算長期使用情況。這種方法精確度高，使用頻繁，但是需要具體材料的基礎數據。

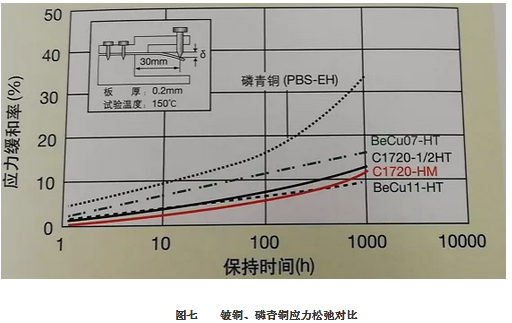

雖然對不同材料的蠕變和應力松弛問題的處理有大量的公開資料，但是有關蠕變和應力松弛對電接觸的作用的資料非常少。甚至無法找到紫銅、黃銅的應力松弛曲線（溫度，應力與時間關系的曲線圖），這對我們研究解決壓接的問題造成不少困難。

但是我們知道的一個基本原理是應力松弛與初始應力水平和作用時間長短有關，初始應力水平越高，同樣的時間和溫度下，應力松弛或蠕變的比例越大，故在確定壓接參數時，我們需要遵循的原則是：由壓接而產生的應力盡量小于拉伸強度，如有可能，盡量控制在屈服強度以內；因為較高的應力水準會造成更大比例的應力松弛。

由壓接造成銅套、線纜的形狀變化和接觸壓強，進而產生的壓接點接觸電阻，則是另外一個較深的課題了，需要更深入的探討研究。
