如何有系統地進行汽車線束產品報價

來源：?作者：線束世界-Jimmy?2021-03-31 10:33

前言???

汽車線束是汽車電路的網絡主體，?沒有線束也就不存在汽車電路。在項目前期的開發過程中，制造企業經常需要對不同結構的產品進行技術/制造的分析，其中產品的成本分析是對該項目的產品最全面的認識。當今主機廠都在提倡“節約降本”?的背景下，企業如何降低成本，增加效益，提高競爭力成為當務之急。通過對線束圖紙解析,提取生產所需的物料及工藝等因素,進行合理的工藝安排，真實且準確地反映產品的價值。下面就由我跟大家介紹在項目前期汽車線束產品的報價環節時需要考慮那些因素:


一、物料成本

由于線束行業的整體集中度不高，且線束產品技術含量較低，價格競爭便成為營銷的主要手段。物料成本是眾多成本分析中最基礎且最重要的一項，可以使相關單位的人員清楚地知道物料的價值，使之產生成本—利潤的思維，進而更有效率地工作。

物料成本的項目中需要考慮以下幾項內容：

1.物料描述需要輸入類型及基礎信息如:種類/尺寸/顏色/型號/長度/廠家等；

汽車線束的組成主要分為這幾大部件：

(a)電線

(b)端子

(c)連接器

(d)護套類

(e)套管

(f)扎帶

以上這幾種都是組成汽車線束的重要零件,缺一不可。

2.物料供應廠家信息需要標注國產/進口零件，方便采購部門向供應商詢價，原則上是兩家以上詢價，多方選擇供應商的目的除了要考慮降低線束物料采購成本更要考慮項目開發的進度等其它因素。

3.用量及單位需要考慮物料的最小包裝量、最低起訂量等；

4.在報價時物料選用原則優先使用倉庫已有的物料，在不影響功能、可靠性的前提下，盡可能少選擇物料的種類，減少呆、滯料的產生。提高庫存空間及周轉，降低公司儲存成本。

5.物料若為客供料,生管單位負責對客供物料進行統籌計劃，制定出合理安全庫存，將物料控制在安全庫存內，倉庫單位需針對客戶所提供之客供料，進行清點外并依照客戶要求之日期及次數，并與客戶作客供料之庫存對帳管理。

6.同一物料，有二家以上供貨商供貨時，需充分考慮交期、配合度、付款方式等因素，依單位主管之指示或相關會議紀錄等，經理級以上主管簽核后，才能進行采購。

7.選用的物料若為倉庫已有的物料，物料價格可從ERP系統中查知，需注意該物料的庫存數量是否足夠以及最新購入日期,若與上一次采購周期相隔時間超過半年以上,則該物料需要重新進行詢價,避免發生價差太多的問題。此處需要注意ERP系統的價格是含稅還是未稅的價格。

? 圖片2.png ????????????

在綜合考慮供應商設計能力、質量保證能力、生產能力后，供應商核心競爭就在產品價格上。?

(一)材料明細	材 ????料 ?/ ?規 ????格			供應來源	金 ????額
	序號	項 ??目	品牌/規格/材質	供應商 (品牌)	度量單位	單價	用量	費用*(b)	備注
	2	電線	AVSS 0.3		M	0.2	13.35	2.670
	8	連接器	3TLC3BL06W	HL	PCS	0.52	2	1.040
	9	端子	6619228BSS	HL	PCS	0.222	6	1.332
	10	防水塞	R5901002100	HL	PCS	0.065	6	0.390
	19	波紋管	波紋管φ5 黑		M	0.5	2.98	1.490
	20	PVC管	PVC管φ5 黑		M	0.52	0.6	0.312
	22	膠帶	黑膠帶19*20		PCS	1.143	0.4	0.457
	24	端子	銅帶		M	1	0.02	0.020
	25	熱縮管	含膠熱縮管φ4		M	1.4	0.08	0.112
	27	紙箱	483830		PCS	8	0.05	0.400
	28	PE袋	110*80		PCS	1	0.05	0.050
	29	標簽	標簽		PCS	0.05	7	0.350
	(1):總材料費用

壓接、屏蔽線加工、預裝等都是工序多,工藝難以合并,目前沒有好的設備替代人工。絕大多數線束局部自動化水平不高,很多工藝還是屬于人工勞動的部分。

二、組裝成本

組裝成本針對產品的結構，需列出產品的加工工藝流程。對產品的各個工藝加工工時進行分析時，可參考下表內部的該產品組裝的標準工時等基礎信息。

經由標準工時的設定與應用, 可適用于新產品的開發，依據已有產品工藝的標準工時來預估最終生產所需要的組裝時間，作為產品價格的參考依據。

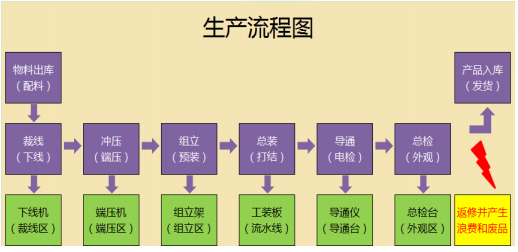

線束的生產流程:


序號	項 ??目	工藝加工說明	人工費用		標準工時(秒) (d)	工藝投入工數 (e)	制造費用 (c)(d)(e)	備注
序號	項 ??目	工藝加工說明	元/天	(元/秒) (c)	標準工時(秒) (d)	工藝投入工數 (e)	制造費用 (c)(d)(e)	備注
1	切線端壓		150	0.005	64.00	1	0.333
2	打結		150	0.005	320.00	1	1.667
3	測試		150	0.005	30.00	1	0.156
4	外觀檢查		150	0.005	50.00	1	0.260
5	包裝		150	0.005	10.00	1	0.052

對于生產的全部工序進行平均化、均衡化，調整各工序或工位的作業負荷或工作量，使各工序的作業時間盡可能相近或相等，盡可能的平衡各工序之間的工時。

此處重點在于導用IE理念及手法，引導相關部門改善，新技術/設備導入，進行合理化改善，排除浪費降低成本進而提高生產效率。

?三、工裝/模具/治具費用

線束產品所用的工裝治具的結構特點較其他產品的工裝在利用率及體積上具有較大得優勢。模具通?？梢詽M足多種產品的需求，比如端子壓接模具在壓接不同線徑的端子時，如果端子結構差異很小可考慮替換模具的刀片或簡單修改刀片的尺寸來滿足壓接的需要。刀片是實現良好的壓接效果的最基本也是最直接的因素。

客戶圖紙如有用到新的端子（即公司沒有用到過的端子）；則必須要開發新的壓著模具。前期樣品打樣階段有時候會由于模具價格或是交期問題經由修改刀片的方式來打樣滿足交貨需求。

注:接續端子DJ454A,DJ454B,DJ454C，需根據接續端子適用R角范圍及毛邊適用范圍要求廠商，并注明R角范圍、毛邊范圍等注意事項。

工裝板是線束生產最主要的載體，要完成一條線束，就需要依賴工裝板來作業，由治扎帶治具﹑護套防呆治具﹑橡膠治具等等構成，通常會依據客戶的預示量來決定制作工裝板的數量；如果該圖紙有用到新的制作方法還需要評估是否要增加新的設備等。

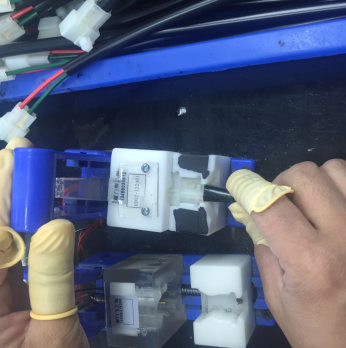

線束的回路檢測臺，在基礎硬件加工完成后。針對具有不同回路信息的產品，在檢測臺上增減相應的工裝模塊后即可滿足產品檢驗。傳統的檢測方法利用導通機、指示燈、蜂鳴器等工具檢測是否導通,檢測方式存在漏檢、誤檢的可能性。

例如模具壽命500萬次；壓接刀片壽命15萬次；剝皮刀壽命100萬次；治具壽命150萬次；定期做模治具工裝維護，使模、治具始終保持最佳狀態，謀求作業效率與質量之提升及穩定，提高設備效率。模治具壽命與價格及材質有關。

在模具費用的分析環節，端子模具及刀片數量需要結合物料(參考初始bom表)中所用端子的數量及種類來進行評估，導通測試治具根據產品的結構特點考慮是否需要單獨開發或是沿用已有的檢測設備/工裝。模具費用分攤時需要考慮到產品的年用量及產品壽命周期等。

? 圖片4.png ??????? 圖片5.png

四、包裝費用

針對產品的包裝狀態，在客戶沒有特殊說明的情況下，需要考慮到產品標簽、最小包裝量、外箱包裝、產品周轉存放、產品運輸、防護等環節對產品的影響。盡可能采用通用包裝，如按標準尺寸制造塑料框等包裝箱，可多次反復周轉使用。透過包裝規格的標準化，使得包裝材料的單元消耗下降，包裝成本得到大幅度的下降。減少運輸次數，提高裝載率及合理安排配車計劃，選擇最佳的運送路線，降低配送成本。項目開發前期的產品包裝方案就應該考慮以上的這些因素。

?????????????? 圖片6.png

五、總成本分析

匯總物料成本、加工成本、工裝成本、包裝成本之后，需在總成本分析時需要對各項成本進行匯總。管理費用會以去年度財務報表的費用率計算，一般在10%左右,每家公司的情況都不一定。

除反映產品成本的構成情況，利于了解企業生產費用的經濟用途，便于分析和考核產品成本計劃的執行情況。

對各項目的費用占比做合理的配比。出現不合理的費用占比需要查找原因并分析是否可以控制或是報價不合理?？己烁黜椯M用定額或計劃執行情況，查明費用節約或超支的原因，加強對成本的控制和管理，更有效地降低生產成本。

?結論

線束圖紙工藝分析是制定工藝流程的基礎,也是生產計劃的依據。產品的成本分析側重對單件產品價格的內部綜合評價，在報價環節影響產品價格的因素需考慮產品的年用量、壽命周期等關鍵信息。在開發過程中，進行合理的成本優化，通過相關試驗論證，進行零部件相應的替代和國產化。

線束圖紙的分析在線束加工中是一項基礎性關鍵性的工作。整個工藝流程都是基于工程師對線束圖紙的分析，在不影響產品質量的前提下使用價格相對低的材料，也有助于降低成本。

因此圖紙分析的準確性和效率是非常重要的，將直接影響產品的成本組成，如使用什么標準材料、標準部件、工時等，通過線束成本進行合理的控制，有效地將線束成本更趨于透明化和合理化。分析隱性成本控制顯性成本，為產品成本的節省做出相應的貢獻。?
