超聲波金屬焊接應用

來源：線束世界?作者：線束世界-Jimmy?2022-07-07 09:47

超聲焊接接頭的優越性能，例如高機械強度，高耐腐蝕性，更好的導電性和更好的疲勞疲勞性能，使超聲焊接可用于許多領域，包括航空航天，汽車，微電子，醫療，和消費品。

汽車工業需要大量的線束在整個車身上傳輸電信號，并且這種線束是通過將多根不同粗細的實心線合并而成的。

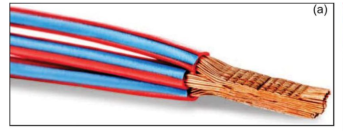

圖顯示了用于汽車中的線束的多段不同截面的多股銅線的壓實。由于銅的價格相對較高，越來越多地將鋁線用作高壓變送器。

640 (1).png

圖顯示了鋁電纜與鋁制導體軌的連接，鋁制導體軌通常用于將動力從電池組傳導至發動機艙。這種連接質量很高，以至于提供了較低的電接觸電阻并最大程度地降低了傳導損耗。?

640 (2).png

超聲焊接已成功應用于將漆包線焊接到銅端子上，而無需先去除漆包層（圖。這種連接顯示出優異的強度，并且不影響電導率。

640 (3).png

圖說明了重型多芯電纜，鋁線和銅線在線束中相互連接。

640 (4).png

MAK端子（圖1（a））用于大電流應用的車輛構造。該端子由銅合金制成，并由不銹鋼外殼覆蓋。這種類型的端子非常堅固，導電性強并且非常可靠。

640 (5).png

640 (6).png

車輛的接地連接通過孔眼端子連接到齒輪的某些點（圖1（b））。圖1（c）顯示了高壓載銅電纜。

640 (7).png

在汽車中，鋁制導線軌由于其成本低，重量輕和良好的導電性而逐漸被使用（圖1（d））。這種類型的絕緣鋁導體軌，帶有特定類型的端子，必須配備螺釘以達到有效的接觸目的。這些螺釘通過超聲波扭轉焊接連接到導電軌。

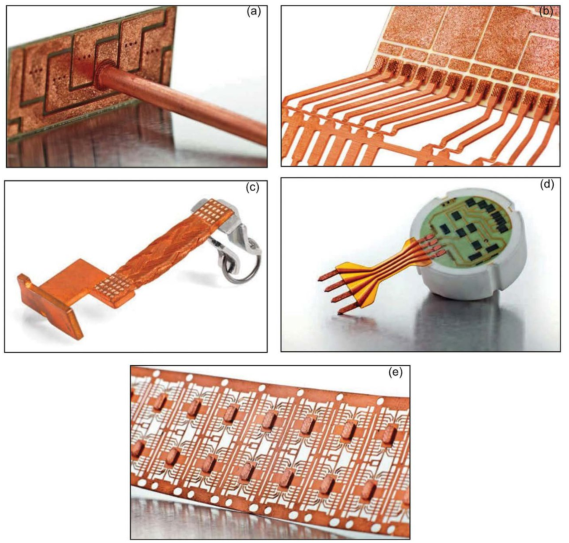

同樣，母線，端接器，觸點組件和傳感器端子都是超聲波焊接產生的連接的例子，現在這些成功地被成功用于電子和汽車行業（圖）。

640 (8).png

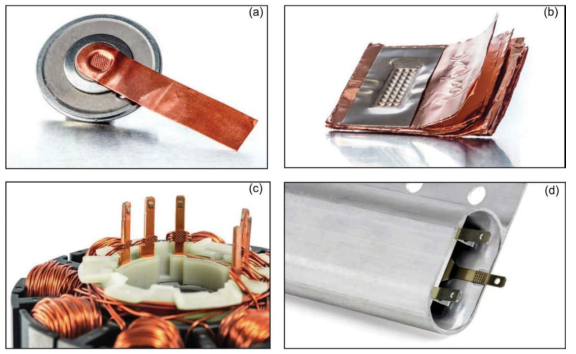

這種焊接技術可提供較低的電接觸電阻，并避免了陶瓷板上的任何類型的裂紋。實際上，超聲微鍵合也廣泛用于微電子互連。電池和燃料電池制造商還使用超聲在箔之間的接頭處形成薄的銅，鎳或鋁制薄片。因此，USW技術被廣泛地用于電動和混合動力車輛的構造中，因為它能夠?qū)⒍鄬硬c位于鋰離子電池內部的突片結合在一起。此外，超聲波焊接已廣泛用于電氣行業，用于連接電動機線圈，勵磁線圈，電容器和變壓器（圖）。

640 (9).png

USW是一種通用技術，可以在任何條件下（包括在水中或真空中）應用，以產生令人滿意的焊縫。包裝行業也將超聲波接縫，扭轉或點焊系統用于密封目的。縫焊用于密封烹飪袋和食物箔。同樣，扭轉焊接系統用于密封包含反應性和有害材料的圓柱單元。

USW的另一個優勢是其能源消耗。已經證明，常規焊接工藝（例如電阻焊）比USW消耗的能量多10％。最近，USMW已被嘗試在汽車和航空航天應用中將鋁薄片與其他輕質材料連接起來。這個過程被用來組裝諸如直升飛機檢修門之類的輔助飛機結構。用這種方法制成的門能夠承受的載荷是設計載荷的五倍，而不會出現焊接失效。
