在汽車線束中，每一根電線的末端都會壓接一個端子，端子和電線的壓接品質對線束的整體品質起著至關重要的作用；同時，對該部位的壓接品質的控制也得到了所有線束廠的認同。所以對該處的壓接進行深入的研究是非常有意義的。

我們知道，在線束末端壓接的端子中，絕大部分是開式壓接端子，典型結構見圖1。對于這樣的端子，由于用量大，每一個線束廠都對它的壓接方法進行了深入的研究，制定了具體的作業指導書來控制這部分端子的壓接品質。

圖1 開式壓接端子典型結構

然而，隨著汽車制造技術的發展，尤其是混合動力以及純電動汽車的發展，閉式端子在汽車線束中的應用也越來越廣泛。對于閉式端子，由于在以前的汽車線束中運用得非常少，現在許多線束廠對于該端子的壓接工藝和品質控制不知道該如何下手，所以對閉式端子的壓接形式和各種壓接形式適應的場合進行系統的研究就顯得尤為重要。下面筆者就閉式端子的幾種壓接形式進行介紹。

01 菱形壓接

菱形壓接典型結構見圖2a，壓接后的截面形狀見圖2b。該壓接方式適應于壓接端子的壁厚非常薄且壓接品質要求不高的場合。為了增加電線從端子中拉出的力量，在端子的縱向，是由多個菱形組成的，并且每個菱形均勻分布，菱形的方向間隔錯開位置。

圖2 菱形壓接

由于這種端子的壁厚非常薄，壓接的力量不大，用專用的手動壓接鉗就可以實現該壓接，當然也有專用的壓接機器，但相對投入費用高，做起來就不經濟了。該壓接方法在家用電器線束上常用，用來將電線的頭部固定一下，以后再通過螺絲的擠壓固定在線路中。現在這種壓接方法在汽車線束中也有見到，但由于這種形式的壓接品質不是很高，所以用得很少，一般用在汽車線束中不太重要的部位。

02? 一點壓接

該壓接方法主要適應壁厚相對較厚的孔式接頭和壓接桶，典型結構見圖3a，壓接后的截面形狀見圖3b。從截面可以看到，從上面是一點壓下來的。

圖3 一點壓接

由于這種端子的壁厚相對較厚，壓接的力量有點大，用手動壓接鉗不能夠?qū)崿F(xiàn)該壓接，要用專用的液壓鉗才可以實現，但液壓鉗壓接的品質不高，并且效率特低，線束工廠一般在沖床上通過專用的模具來實現該壓接，這樣壓接的高度可以精確地控制，壓接品質和效率都要比液壓鉗好。

這種形式的端子主要用在汽車的主電路上，起到給汽車電路傳送電力的作用，所以對壓接品質要求較高。

03 兩點壓接

該壓接形式一樣適應壁厚相對較厚的孔式接頭和壓接桶，只是孔式接頭和壓接桶的尺寸更大，用一點壓接的方法不足以使壓接的端子發生充分的變形，才采用該壓接形式。壓接后的截面形狀見圖4。

圖4 兩點壓接

這種形式的壓接，力量非常大，線束工廠一般在沖床上通過專用的模具來實現該壓接，從而實現對壓接高度的精確可控。

04 四點壓接

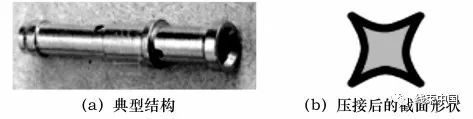

該壓接形式適應壁厚相對較厚、體積相對較小的航空插頭插針，適應端子典型結構見圖5a，壓接后的截面形狀見圖5b。該端子的壓接是從四面受力，形成4個凹坑。

圖5 四點壓接

這種形式的壓接，從四面施力，受力均勻，并且端子多余的材料有地方跑，壓接的力量不是很大，是壓接效果最好的一種形式，但是該壓接形式要求壓接模具的結構比較復雜，當然投入的費用也就相對較高，同時由于壓接模具結構復雜，對于較大端子的壓接模具的設計也就很困難，因此該類型的壓接僅適應較小端子的壓接。

該類型的壓接主要用在汽車線束中用航空插頭的部位，在汽車線束中運用得不是很多。

05 六邊形壓接

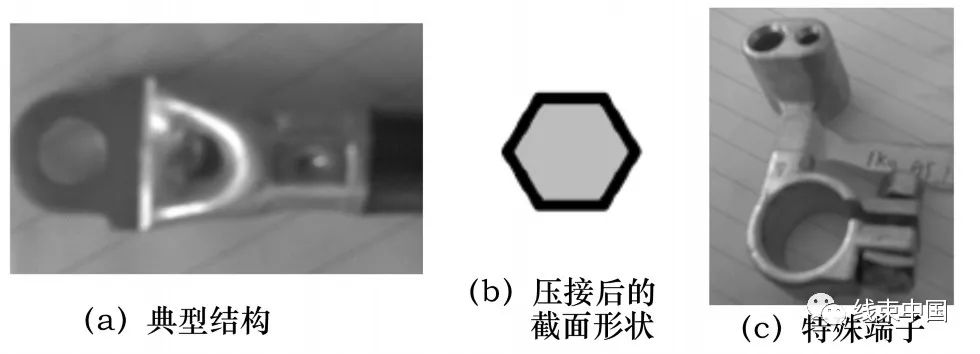

該壓接形式適應壁厚非常厚，用以上所有形式的壓接都不足以使端子發生充分變形的端子，其壓接的形狀接近于正六邊形，典型結構見圖6a，壓接后的截面形狀見圖6b。

由于這種形式的壓接受擠壓的材料沒地方跑，端子不宜變形，所以要求端子和電線的匹配性要非常好。如果匹配性不好，對壓接后的端子作截面分析的時候會發現一些孔洞，這樣是不合格的。有時候?yàn)榱藦浹a(bǔ)這樣的問題，設計的時候會在六邊形的基礎上在上下各加一個點，來增強壓接的密實度，同時增加拉拔力。

圖6 六邊形壓接

這種形式的壓接力量也是非常大，同樣要在沖床上通過專用的模具來實現該壓接，從而實現對壓接高度的精確可控。另外，有些特殊的端子是有2個孔的，用于壓接2根電線，典型結構見圖6c。我們同樣可以通過壓六邊形的方法來實現，只是其中上下兩個邊長要長些罷了。

隨著現代汽車技術的發展，尤其是電動驅動技術在汽車上的應用，越來越多的閉式端子在汽車線束上得到了廣泛的應用。通過對閉式端子壓接的研究，充分掌握這項技術，從而使汽車線束的性能更穩定，在當前以及今后都是很有意義的。
