盡管電動汽車（EV）背后的技術已經存在了一段時間，但在過去十年中，電動汽車和混合動力電動汽車（HEV）作為私人機動車的銷售顯著增加。憑借它們提供的好處，電動汽車被許多人視為汽車行業的未來。隨著電動汽車和混合動力汽車市場的增長，制造商將尋求技術進步，以提高這些車輛的效率、功率和能力，超聲波焊接將在這些技術進步中發揮作用。自20世紀80年代末以來汽車線束制造業一直是超聲波焊接的最大用戶，主要使用該技術進行電線拼接。然而，該技術的新應用正被用作未來流程的一部分，最終將為汽車制造商提供解決當今電動汽車技術許多缺點的解決方案。

在電動汽車中，組合在密封包裝中的大型電池組用于實現為車輛電動機供電所需的工作電壓和電流。目前，EV/HEV領域的兩個主要問題是儲能和行駛里程。OEM正以兩種方式解決這些問題：制造更大的電池以實現更大的續航里程，以及制造更強大的電池以加快充電速度。這兩種方法都有挑戰。是的，電池可以變得更大，但它們只能達到一定的尺寸，才能變得太貴和太重而無法成為可行的解決方案。

傳統布線并不是人們通常尋找電動汽車創新的第一個地方，但最近的進步對電動汽車故事產生了重大影響，因?yàn)樗鼈優镺EM提供了他們?cè)陔妱?dòng)汽車架構中迫切需要的兩樣?xùn)|西：更少的質量和更多的空間。一種騰出空間并減少質量的方法是從圓形布線轉向扁平導體。這就是匯流排的作用。

匯流排源自拉丁文單詞“omnibus”，翻譯為“所有”（如“特定系統中的所有電流”），匯流排是扁平導體，正在成為電動汽車架構的一部分。母線通常安裝在開關設備、配電盤和母線槽外殼內，用于局部大電流配電。它們還用于連接電氣開關站的高壓設備和電池組的低壓設備。母線是由銅、黃銅或鋁制成的金屬條或棒，用于接地和導電。電氣母線可以涂覆各種材料，例如銅，以提供不同的導電極限和變化。母線有多種形狀和尺寸，這些形狀和尺寸將決定導體在劣化之前能夠承載的最大電流量。

如今，一個電池組中有多達20多條母線，隨著電池組越來越大和/或越來越強大，這一數量將會增加，而電池組內部的空間仍然非常緊湊。超聲波焊接是電動汽車應用中母線的首選連接工藝。但是，由于這些更強大的電池只有其快速充電的能力，我們很快就會看到電池組之外的更多匯流排創新，將高功率從充電入口傳輸?shù)诫姵?，再傳輸?shù)狡渌吖β孰姍C(jī)和設備，從而增加了創新超聲波焊接應用的需求。

從長遠來看，人們認為，對于汽車工業中的部分線束，母線可能比標準電纜更受青睞。電動汽車的日益普及、成本效益、易于安裝、汽車母線的維修和服務成本低以及電動汽車充電基礎設施的發展是汽車母線需求增長的一些關鍵因素。此外，電動汽車制造和充電基礎設施的技術發展有望惠及全球汽車母線市場。根據市場研究，由于這些因素，預計2030年市場將產生1.7億美元以上的收入，2021-2030年的復合年增長率為24.6%。

• 降低設施成本，加快安裝速度

• 能夠輕松快速地添加、移除或重新定位電源，無需停機

• 面向未來且高度靈活，因?yàn)槟承┎寮梢栽诓粩嚯姷那闆r下斷開連接和重新連接

• 無需日常維護

• 擴展或改造速度更快、成本更低

• 更環保，因?yàn)樗ǔＰ枰俚陌惭b材料，并且插入式插座可重復使用且易于重新定位

• 扁平導體占用空間較小，高度縮短70%

• 可以支持比具有相同橫截面積的電纜多 15% 的功率


• 重量和包裝空間更小，靈活性更好。例如，160 mm2 柔性扁平鋁 （FF-Al） 電纜是 200 mm2 圓形鋁電纜的創新和替代解決方案。

• 使用螺栓進行緊固，這是當今最可靠的工藝，成本更低。但它增加了額外的零件（螺栓）并需要特定的扭矩值

• 高效散熱 – 比絞合電纜更有效

• 多種結構 – 銅和鋁，剛性或柔性，層壓。見圖1

• 內部電池?zé)o需電磁兼容

• 促進自動化，提高安全性和質量

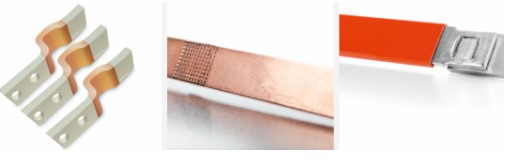

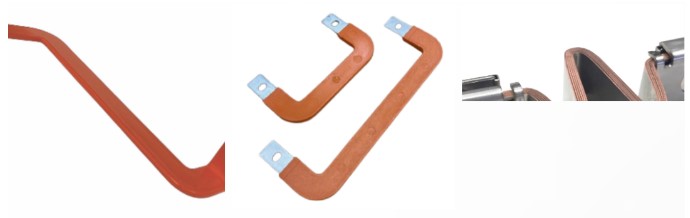

圖1 –?各種母線示例 - 剛性、柔性、定制設計（APTIVE_NA大會演講)

母線通常由耐腐蝕的銅、黃銅或鋁制成，裝在實心或空心管中。母線的形狀和尺寸，無論是扁平條、實心棒還是棒，由于表面積與橫截面積比高，可以實現更有效的散熱。

盡管銅會隨著時間的推移而氧化，但它仍然具有導電性，但這通常意味著更多的功率可以推動電力沿著表面。雖然它不能完全防止長時間氧化，但它大大降低了影響。涂覆母線表面將有助于防止氧化。母線涂層通常有三個主要用途：

• 抑制腐蝕

• 提高導電性

• 用于美容目的

疊層母線用于避免電力電子電路中并聯開關裝置中的循環電流。除了在電動汽車中的重要應用外，由于其低電感特性，它在太陽能和風能收集和分配方面也有廣泛的應用。一種更有效且成本效益更高的方法是使用絕緣環氧涂層粉末。環氧涂層粉末具有極高的介電強度，可直接與母線銅、鋁或鍍銀層結合。

母線的大小取決于其特殊用途。最常見的商用和工業母線尺寸為40–60安培、100安培、225安培、250安培、400安培和800安培。

汽車應用中使用的母線的當前尺寸為35、50或90 mm2。

母線有銅和鋁兩種材質。選擇材料時考慮的主要區別是：

• 抗拉強度

• 電流載流量


• 電阻

• 重量

• 成本

鋁母線成本較低，在高濕度條件下工作良好。但鋁的電流能力和電阻率比銅低。銅具有優于鋁的熱特性。

母線制造商可以查看用于 EV/HEV 或其他配電應用的母線的最低要求，詳細說明成本和材料選擇與性能之間的權衡。當然，對于EV/HEV配電應用，駕駛員安全是一個額外的問題，在選擇母線材料時，應盡可能實現最高的可靠性，不僅為了滿足車輛保修要求，而且為了駕駛員和乘客的安全。

計算導體尺寸對于母線的電氣和機械性能尤為重要。載流要求決定了導體的最小寬度和厚度。機械考慮因素包括剛性、安裝孔、連接和其他子系統元素。導體的寬度應至少是導體厚度的三倍。增加凸耳和安裝孔會改變導體的橫截面積，從而在母線上產生潛在的熱點。必須考慮每個片或端接的最大電流以避免熱點。

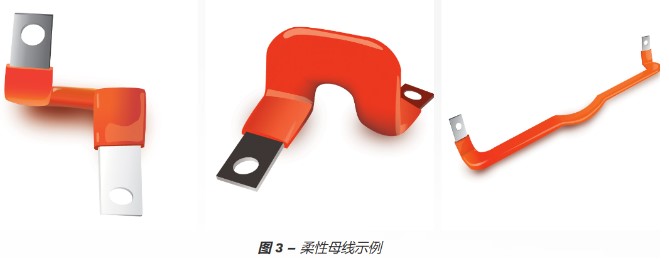

柔性母線有幾層薄薄的銅或鋁，設計用于在交流或直流系統中有效地分配電力。在裝配區域焊接銅箔疊層，使端部剛性連接，而中間保持柔性。需要柔性母線的應用示例包括：

• 電動、混合動力和燃料電池車輛

• 能源和海上行業的開關設備和變壓器

• 發電機在船舶工業中的應用

• 變壓器和充電站

• 鐵路應用、化工廠和高壓配電中的開關設備和變電站

• 發電機電源鏈路

• 開關柜中的電氣連接

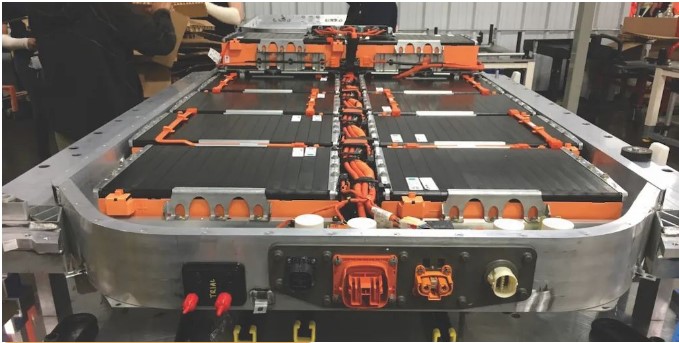

圖 2?- 內部 EV 電池組（APTIVE_NA大會演示文稿)

電池組外部的母線創新將是未來的熱門話題，將高功率從充電入口傳輸?shù)诫姵?，再傳輸?shù)狡渌吖β孰姍C(jī)和設備（見圖4）。

所有原始設備制造商和一級供應商對匯流排的興趣越來越高，主要用于高壓應用。如今，電池組大約有15-20條母線。對于包裝外，需要一種自動化的屏蔽過程，這在今天是不存在的。目前，重點是電池組。

隨著未來的創新提高了電池組外部母線的利用率，這些新應用將為超聲波焊接創造重大機會，以提高母線結構中未來連接設計的整體質量。超聲波焊接，特別是扭轉焊接技術，允許焊接更大尺寸的焊縫，輕微的振動，以及連接更難到達的區域的能力。隨著行業的發展，這些功能將允許在電動汽車電池組外進一步實施母線。圖5提供了在未來電動汽車應用中如何實施超聲波焊接的幾個示例。

特斯拉、寶馬和福特等公司正在推動電池組外母線的使用。最近，全球技術公司APTIV以約6億美元的價格收購了意大利公司Intercable，積極尋求利用母線在電池組外進行高功率配電。寶馬是其前三大客戶之一，顯示出強烈的追求這種新的配電方式的跡象。在美國和歐洲，還有少數其他公司正在開發帶屏蔽的母線。

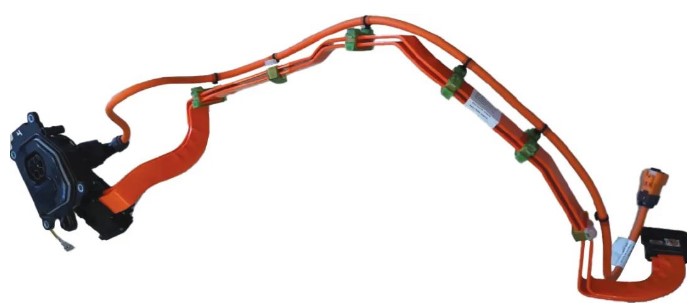

圖 4 –?帶母線的入口線束（APTIVE_NA大會演講)

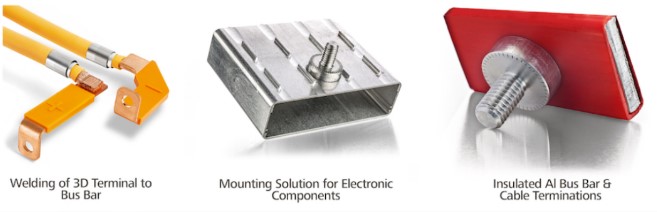

圖5——電動汽車應用中母線超聲波焊接的未來實施

1.電池組外的母線需要屏蔽，這是目前沒有的 – 電池組有一個密封和屏蔽電磁干擾的外殼

2.當母線需要在附近彎曲時存在一個問題——它們可能太硬或可能在彎曲的角落損壞

3.螺栓連接過程需要增加零件和特定的扭矩值。帶螺栓孔的母線可以更換用于電池組以外的母線應用

4.由于腐蝕，鋁母線需要電鍍螺栓孔

5.端子連接到實心母線，便于自動化

6.由于屏蔽，自動化尚未完全實現

7.焊縫和裝配可能需要新的標準和驗證

超聲波焊接技術是一種經過驗證的連接工藝，汽車制造商越來越多地將其用于電動汽車中的電纜到端子連接、母線、電池制造和電力電子設備。線性焊接是所有設備制造商使用的更為傳統和知名的技術，是拼接電線的標準工藝。然而，與許多其他連接工藝一樣，線性焊接具有尺寸限制、在較小區域和特定幾何形狀中的焊接困難、焊接方向問題以及對外圍部件的振動影響。Telsonic扭轉SONIQTWIST?和PowerWheel?技術為電動汽車連接應用提供了以前不可能的創新解決方案。這些創新技術允許與母線應用相關的許多連接設計，而線性焊接是不可能的。目前已經有較小的母線應用使用超聲波焊接進行連接。超聲波焊接是許多母線的首選連接工藝，例如高達160 mm2的柔性扁平母線。在未來，將有許多新的應用，利用超聲波焊接在接線線束的母線實施中。下面介紹了母線應用中超聲波焊接的一些現有用途。

柔性母線需要在連接部分固化，以將其連接（連接）到標準電纜或連接器。在某些情況下，電纜或端子的連接和凝固可以通過一步焊接完成。根據柔性母線的整體尺寸，超聲波金屬焊接可以成為高質量、經濟的解決方案。使用扭轉焊接工藝，可以焊接多達 200 mm2 的橫截面材料。這種焊接技術可防止連接材料硬化，這可能會導致材料變脆和材料性能的明顯變化。此外，凝固可以通過Telsonic設備（如TT7 PowerWheel?）實現自動化，如圖6和圖7中的應用所示。

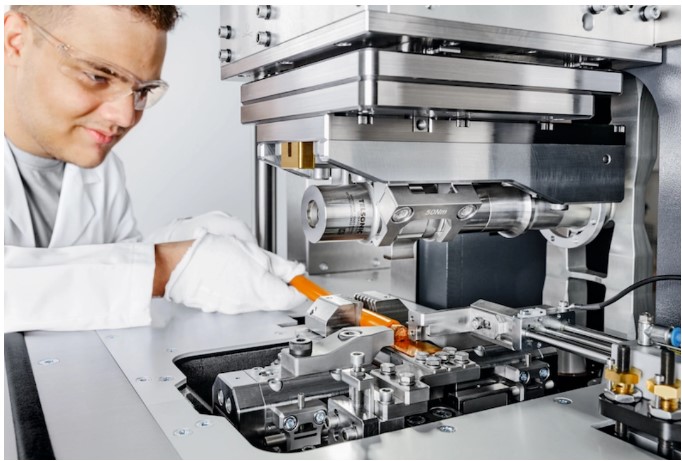

圖 6 –?TT7-特索尼克動力輪?

圖 7 – 使用 TT7 Telsonic PowerWheel? 將凝固的柔性母線和實心母線焊接到實心母線上

???????????????

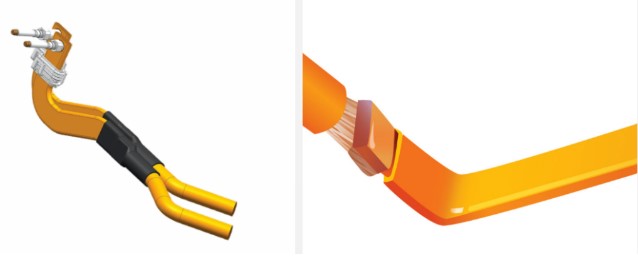

在某些應用中，母線焊接到橙色電纜上，橙色電纜將焊接到電流連接器上。圖8顯示了與絞合電纜焊接的短電纜的示例。在兩端焊接短電纜可能會導致焊接質量不一致，因?yàn)榈谝缓缚p可能由于第二焊縫引起的振動而變得較弱。USCAR-38要求對長度小于500 mm的電纜進行測試。使用扭轉焊接提供了如此溫和的振動，研究表明，根據端子設計，對絞合電纜和柔性母線的影響要小得多（見圖9）。這允許更短的電纜和適當?shù)倪B接器焊接在一起。

圖 8 –?焊接到標準電纜的實心母線（APTIVE_NA大會演講)

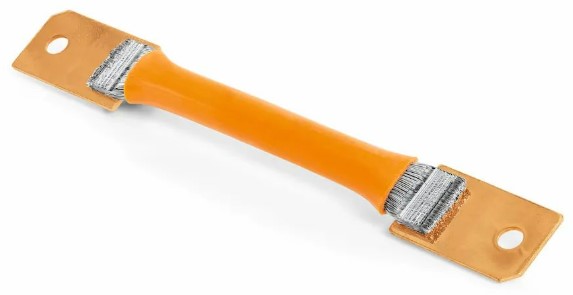

圖 9 –?兩端焊接的短電纜 （200 mm）

在某些情況下，制造商使用扁平編織電纜代替橙色電纜。扁平編織電纜被焊接并自動切割成具有特定長度和兩端焊縫的零件（見圖10）。兩端有焊縫的編織電纜也稱為分流器。使用超聲波焊接制造分流器的優點是，在制造分流器和將分流器焊接到母線上時，所需的熱量最少（見圖11）。這可以防止由于電阻焊接（另一種可以使用的技術）產生的熱量而導致的脆性股線和異常細股線的刻痕。

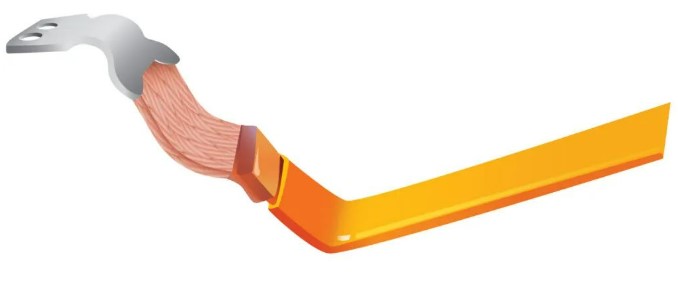

圖 10 –?實心母線連接到扁平編織跳線

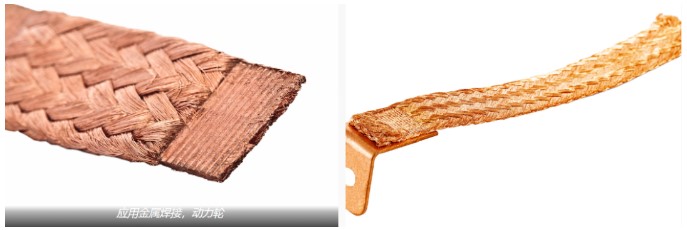

圖 11 –?通過超聲波焊接固化和焊接的扁平編織電纜

柔性母線箔用銅等材料層壓/電鍍，以防止氧化問題。對于實心母線，螺栓孔連接部分必須電鍍。對于鋁實心母線，連接觸點必須為銅。因此，使用銅墊圈并通過扭轉焊接連接到母線（見圖12）。經驗證的SONIQTWIST?技術以及Telsonic TSP焊機（圖13）可用于此應用。

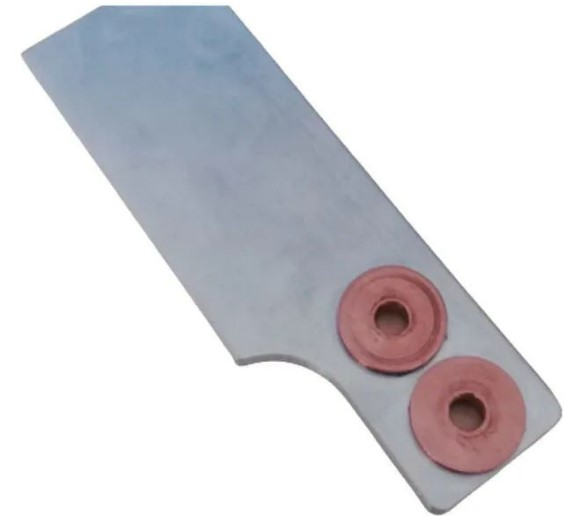

圖 12 – 使用 Telsonic 扭轉焊機 SONIQTWIST? 焊接在 Al 母線上的銅螺母（APTIV_NA大會演示文稿）

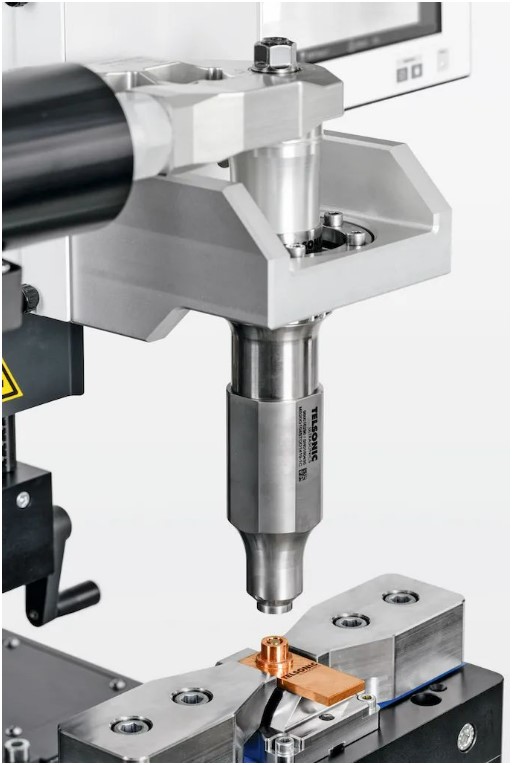

圖 13 –?Telsonic SONIQTWIST? TSP

英國汽車制造商捷豹目前利用SONIQTWIST?和PowerWheel?的扭轉焊接能力，用于配電母線組件。該公司使用母線代替銅電纜，以顯著降低F-TYPE跑車的重量和成本（見圖14）。每條母線將車輛后備箱中的蓄電池的電力傳導至發動機艙中的電氣設備。因?yàn)殇X的相對密度明顯低于銅，所以鋁棒的重量?jī)H為傳統銅電纜的40%至60%。僅就電池連接而言，這可以減少多達3千克的重量。

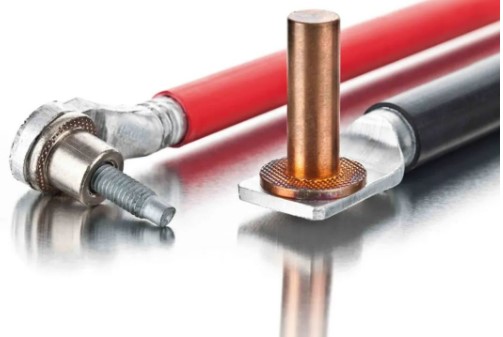

圖 14?–?焊接到母線的萊尼連接螺栓

創新和快速增長的電動汽車市場需要新的、發展中的解決方案來應對未來的挑戰。不久，高壓母線的使用將取代高壓電纜終端的一些當前應用。隨著行業轉向使用電池組外的母線，在汽車行業建立母線線束標準化之前，將出現新的挑戰。隨著新的應用需要更多創新的焊接解決方案，包括焊接設備制造商在內的各個層面都將面臨挑戰。但新的工藝和理念將為電動汽車市場的線束提供更高效、更經濟的解決方案。扭轉焊接已成為行業中一種重要的連接工藝。除了各種連接器的電池電纜終端解決方案外，該技術還為電動汽車重量控制、電池包裝、母線、電池制造和電力電子提供了焊接解決方案。應用程序功能的擴展超出了以前的想象。

隨著產品設計師和工藝工程師不斷熟悉扭轉焊接工藝及其能力，該技術將有助于推動電動汽車行業達到更高的水平。原始設備制造商、一級供應商和設備供應商之間建立更密切的工作關系是推動母線利用的必要條件。我們肯定會及時了解更多信息，并引入創新理念，但超聲波焊接無疑將成為實現材料成本、重量和空間減少以及勞動密集型制造工藝目標的解決方案的一部分。
