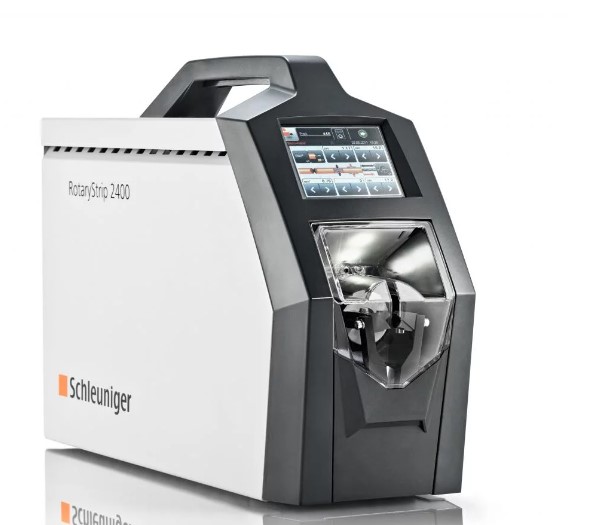

RotaryStrip 2400

類　　型：: 剪剝?cè)O(shè)備

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: RotaryStrip 2400 是一臺完全程控的剝皮機，有著高精度和高度靈活性。不需要做任何機械調節即可加工線纜，可加工的線纜截面范圍為 0.013 – 6 mm2 (36 – 10 AWG) 之間。RotaryStrip 2400 可以剝各個種類的絕緣材料，包括：Kapton、Fiberglass 和 Teflon 。RotaryStrip 2400 也有能力剝線及扭線，其范圍為 0.14 mm 至 2.5 mm2 (26 - 13 AWG) 。

RotaryStrip?2400 是一臺完全程控的剝皮機，有著高精度和高度靈活性。不需要做任何機械調節即可加工線纜，可加工的線纜截面范圍為 0.013 – 6? mm2??(36 – 10 AWG) 之間。RotaryStrip 2400 可以剝各個種類的絕緣材料，包括：Kapton、Fiberglass 和 Teflon 。RotaryStrip 2400 也有能力剝線及扭線，其范圍為 0.14 mm 至?2.5 mm2 (26 - 13 AWG) 。

直觀的彩色觸摸面板
當更換線纜時無需做機械調節
非常敏銳的啟動傳感器，尤其適用于小而柔韌的線纜
加工過程可視化
可控的內芯扭線功能
條碼掃描功能

RotaryStrip 2400 可以對線纜進行剝皮加工，可加工的線纜截面范圍為 0.013 – 6?mm2?(36 – 10 AWG) 之間或者直徑最大為 7 mm (0.27“) 。主要的應用難點在于加工絕緣皮和線纜時，需要對內芯的扭線進行很好的控制。這臺創新的機器不需要做任何機械調節就可以加工不同尺寸的線纜。操作者只需要通過彩色觸摸屏來選擇所需的線纜尺寸，而這些尺寸早已存入程序儲存庫中，所有的參數（如開線直徑、抓力和回刀值等）也已經自動設定。操作者只要按需編輯剝皮和脫皮的長度，機器就可以準備加工了。當線纜端末觸及啟動傳感器，RotaryStrip 2400 就會開始剝皮加工。機器會自動夾緊線束，并根據編程輸入的參數來進行剝皮加工。如有需要，可以儲存程序，以備將來使用。

材料

電纜
電線
單芯電纜
實芯線
離散線
多芯電纜
單股絞線
玻璃光纖

加工能力

離散線纜加工

全剝

多芯線纜剝皮

多步驟剝皮

半剝

絞線功能

線纜橫截面積	0.013 – 6 mm2 (36 – 10 AWG)
最大線纜外徑	最大線纜外徑 7 mm (0.27")
直徑增量	0.01 mm (0.001")
剝皮長度	最小剝皮長度 (0.01") 最大剝皮長度 (1.33")
剝皮長度增量	0.1 mm (0.01")
周期時間	1 s (0.75 mm2 (18 AWG)?線纜，剝皮長度 10 mm (0.39"), 退皮長度 5 mm (0.19"))
周期開始	自動觸發傳感器或可選的腳踏
線纜類型	PVC, PUR, rubber, Teflon, Tefzel, Kapton, etc.
夾爪	程控抓力
可存儲配方數量	可儲存1000根線纜數據（只有當使用“擴展線束”時，才可使用存儲功能
接口	腳踏, USB "Host"
選項	腳踏，弧形定位器
噪聲級
電源	100/115 VAC, 230/240 VAC, 100 VA / 50/60 Hz
尺寸（長 x 寬 x 高）	390 x 130 x 280 mm (15.3" x 5.1" x 11.0")
重量	10 kg (22 lbs.)
CE 認證	RotaryStrip 2400 的設計完全符合機械電子設備安全性（CE）和電磁兼容性（EMC）標準
