當前位置: 首頁>技術文檔> 線束開發 >技術 | CATIA線束三維設計詳細教程(上)

技術 | CATIA線束三維設計詳細教程(上)

來源:線束世界?作者:線束世界-Jimmy?2021-12-06 16:35

今天,給大家分享一篇關于CATIA線束模塊EHA/EHI模塊的培訓材料,本篇培訓材料的培訓對象是汽車或者航空線束行業的線束工程師,主要側重于軟件工具的使用。


下面,話不多說,直奔主題。

概念:

EHA:?Electrical?Harness?Assembly

EHI:?Electrical?Harness Installation

屏幕截圖 2021-12-06 161515.JPG

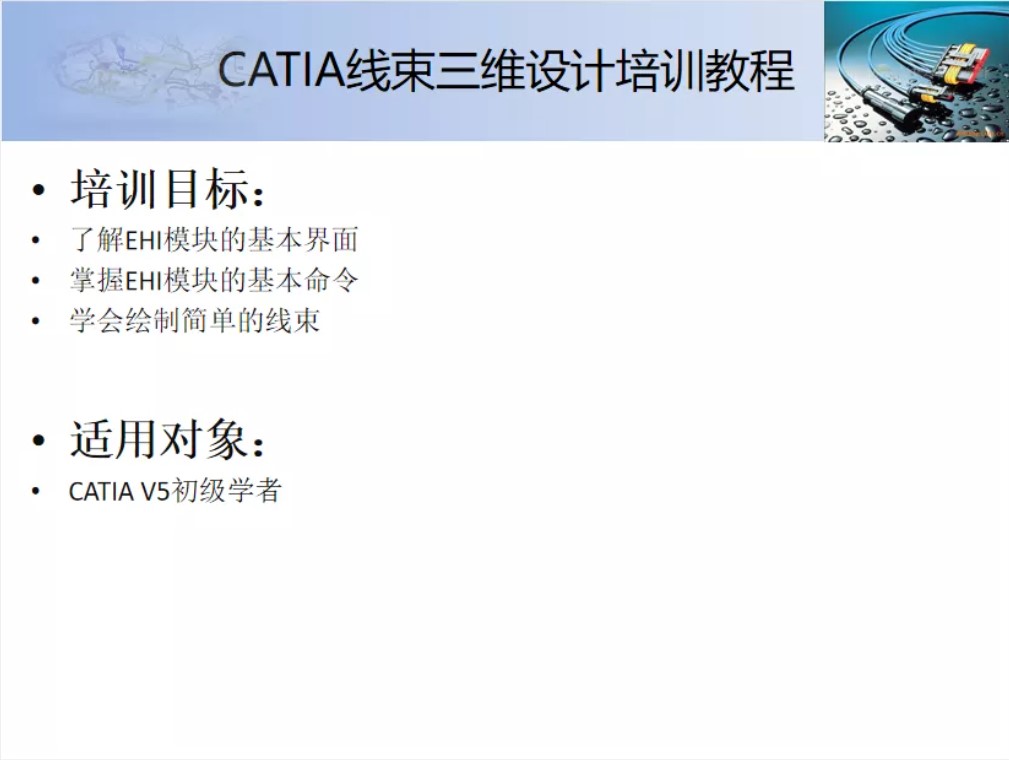

培訓目標:

屏幕截圖 2021-12-06 161549.JPG

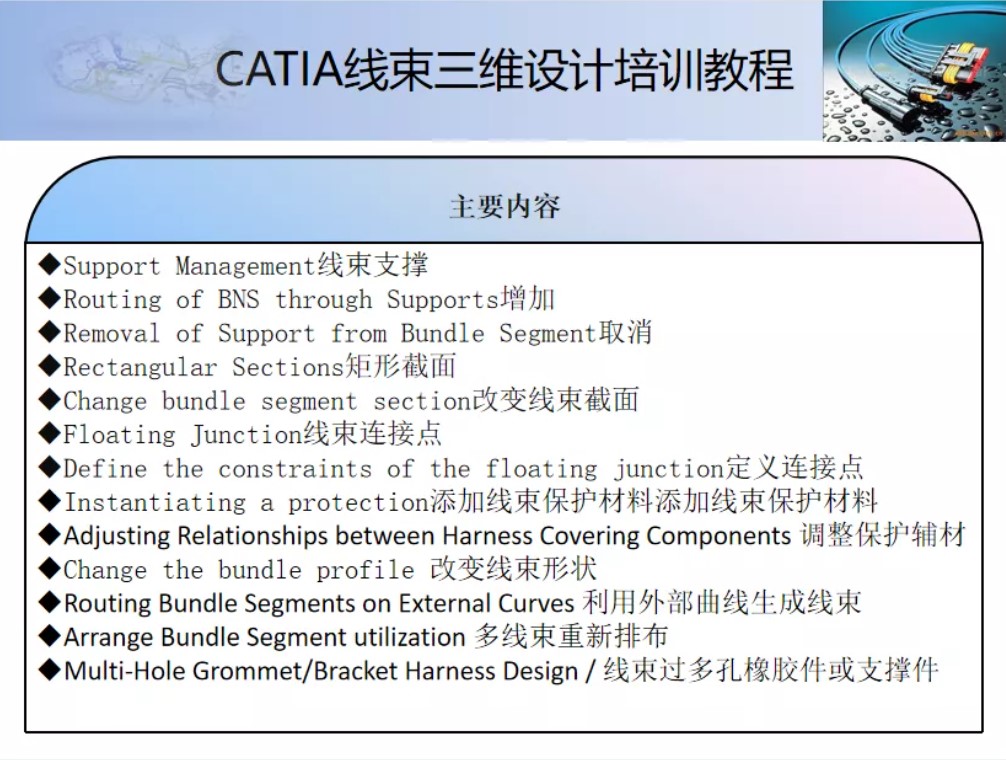

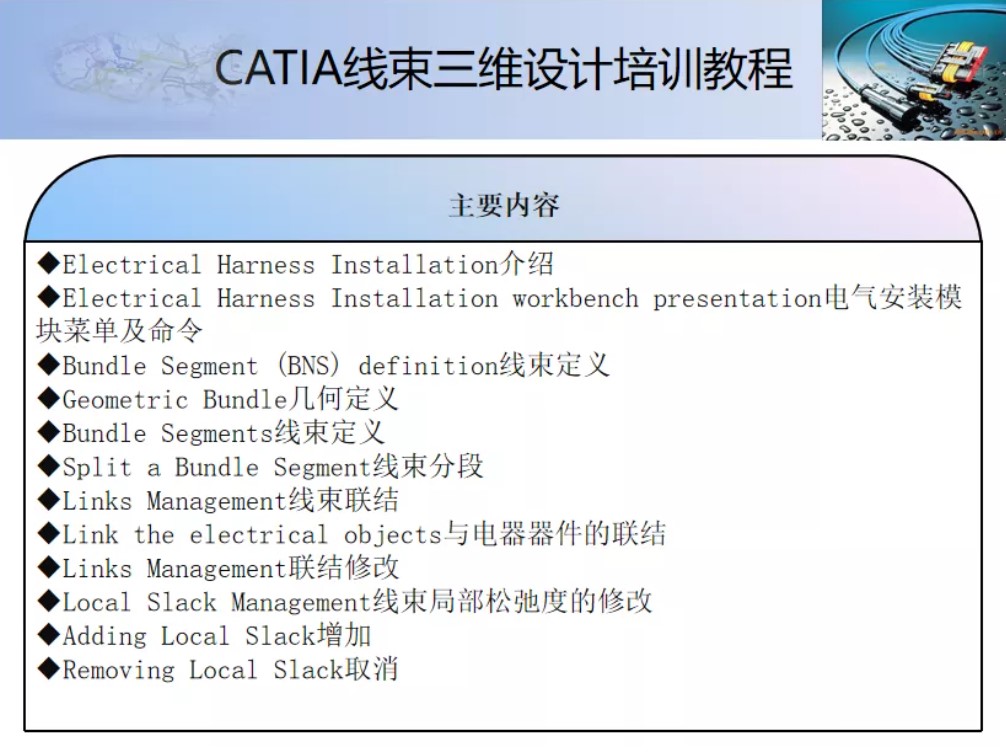

培訓目錄:


屏幕截圖 2021-12-06 161602.JPG

屏幕截圖 2021-12-06 161615.JPG

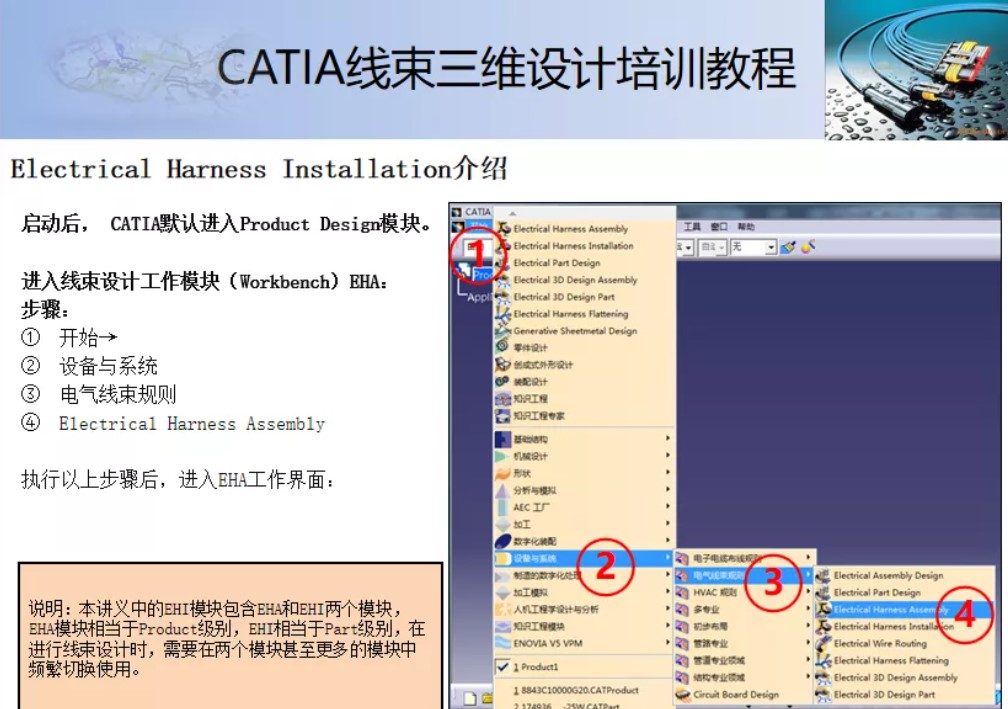

如何進入CATIA EHA工作臺:

屏幕截圖 2021-12-06 161636.JPG

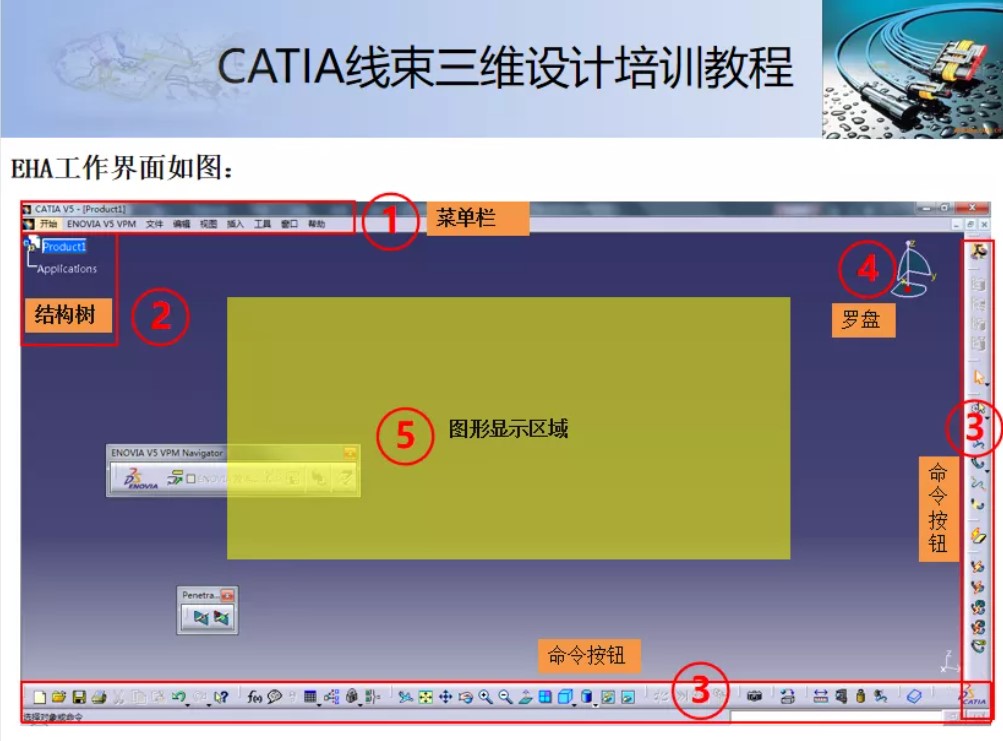

CATIA EHA工作臺界面:

屏幕截圖 2021-12-06 161650.JPG

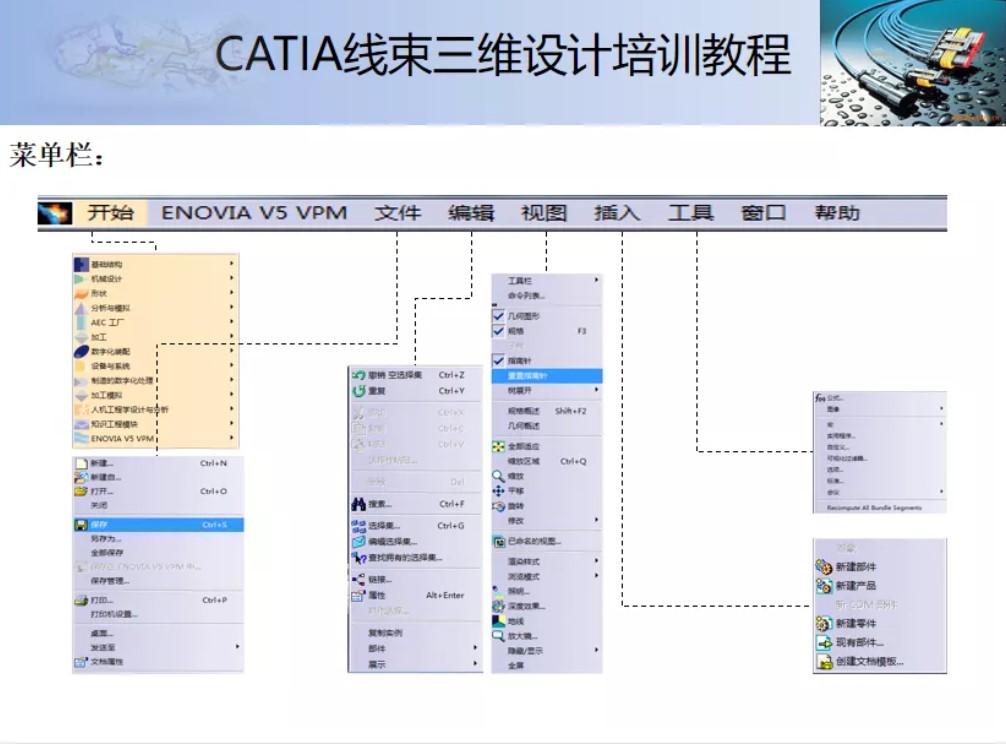

CATIA EHA工作臺界面菜單欄介紹:

屏幕截圖 2021-12-06 161707.JPG

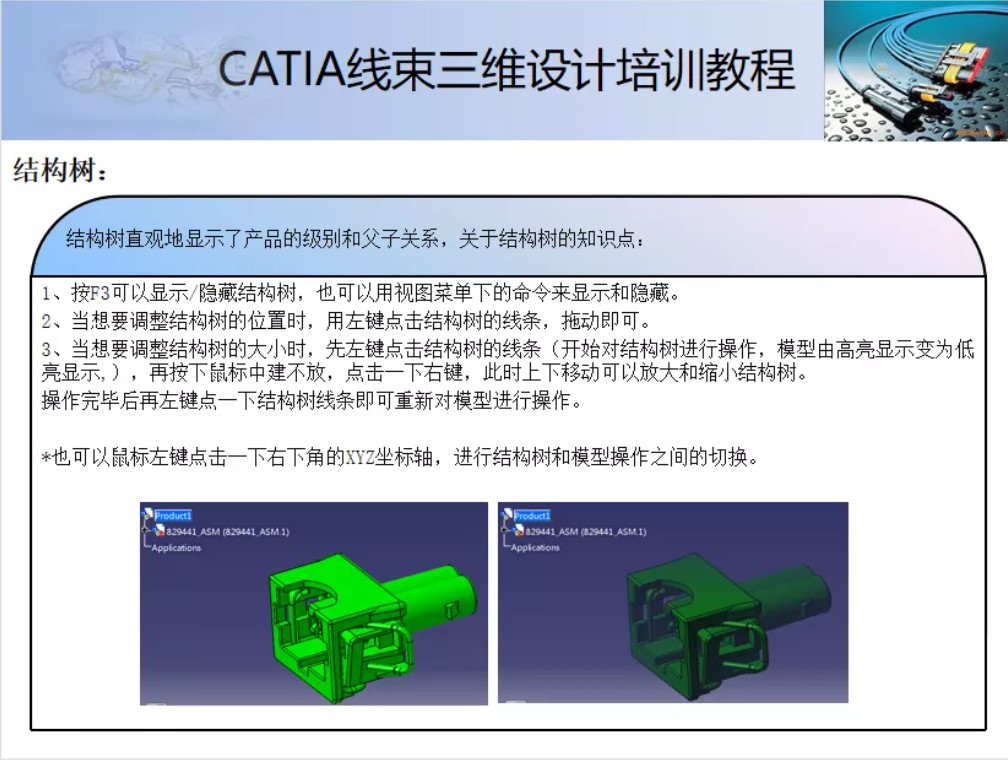

CATIA 結構樹介紹:

屏幕截圖 2021-12-06 161722.JPG

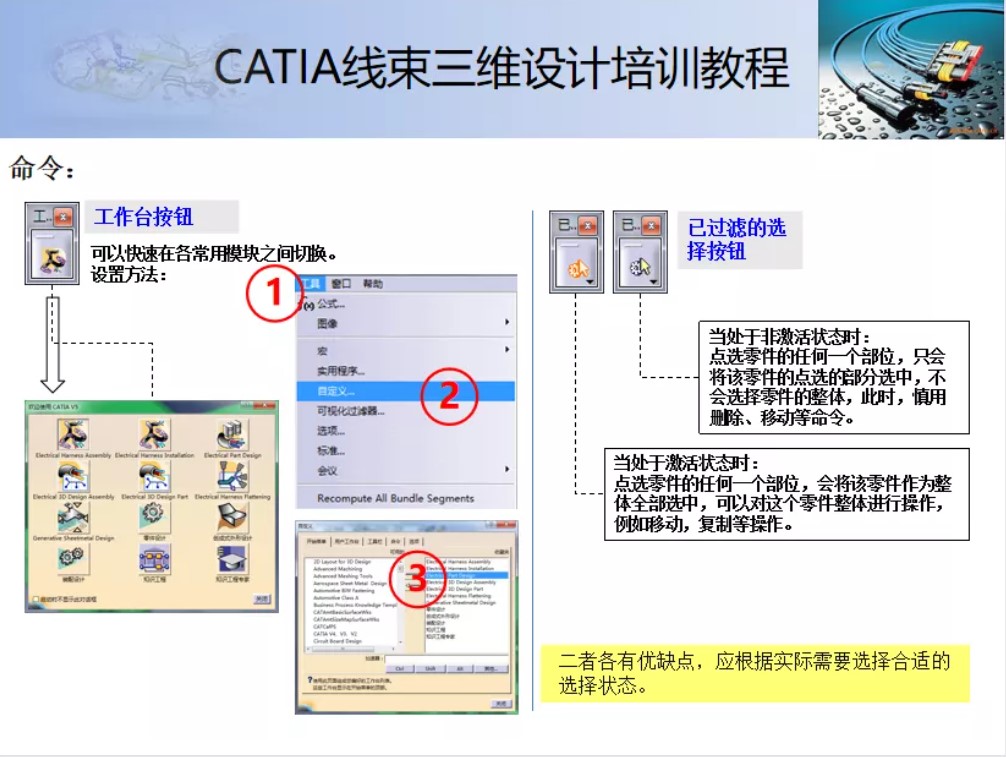

如何設置快速工作臺的自定義:

屏幕截圖 2021-12-06 161736.JPG

CATIA 工具條和命令塊介紹:

圖片

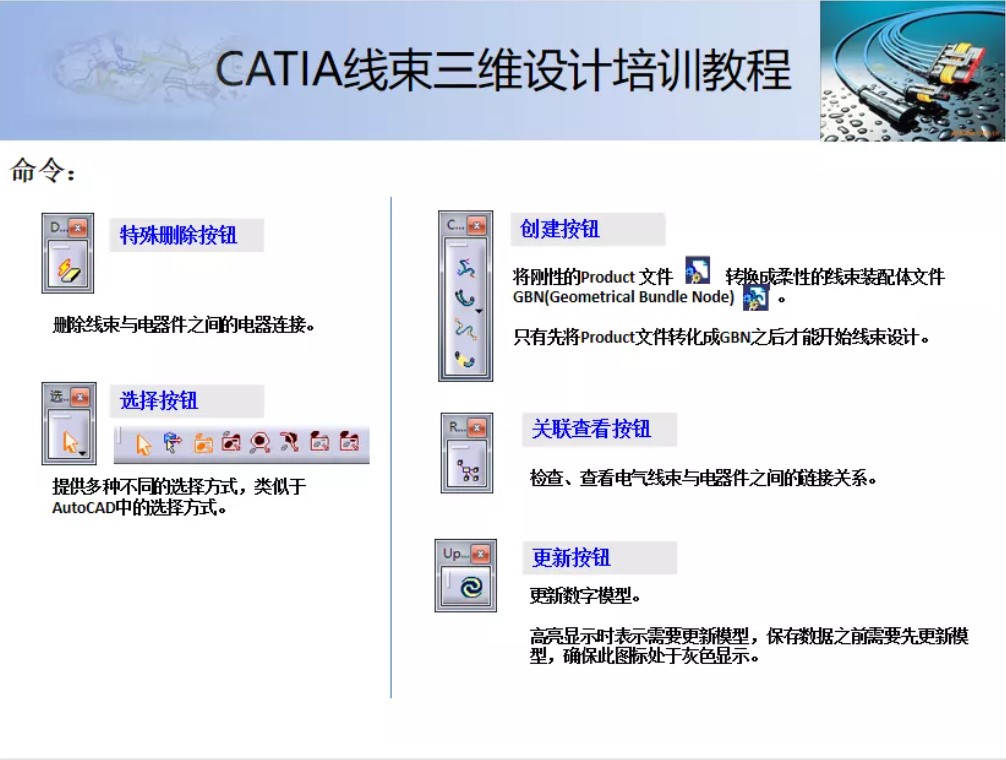

CATIA 工具條和命令塊介紹:

屏幕截圖 2021-12-06 161802.JPG

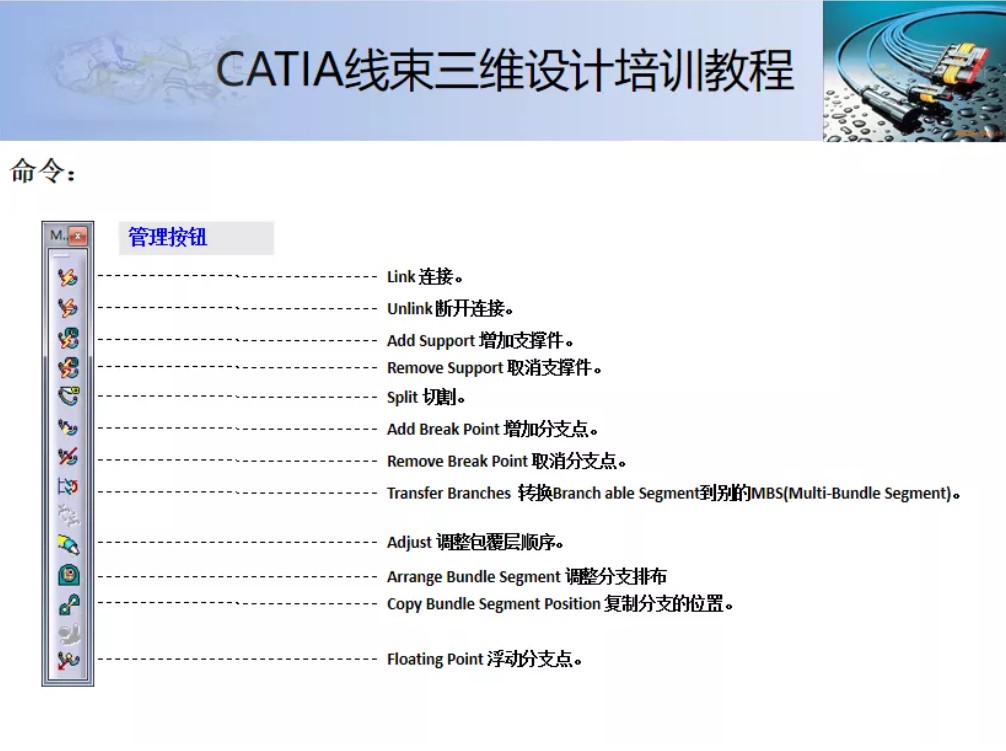

CATIA 工具條和命令功能介紹:

屏幕截圖 2021-12-06 161813.JPG

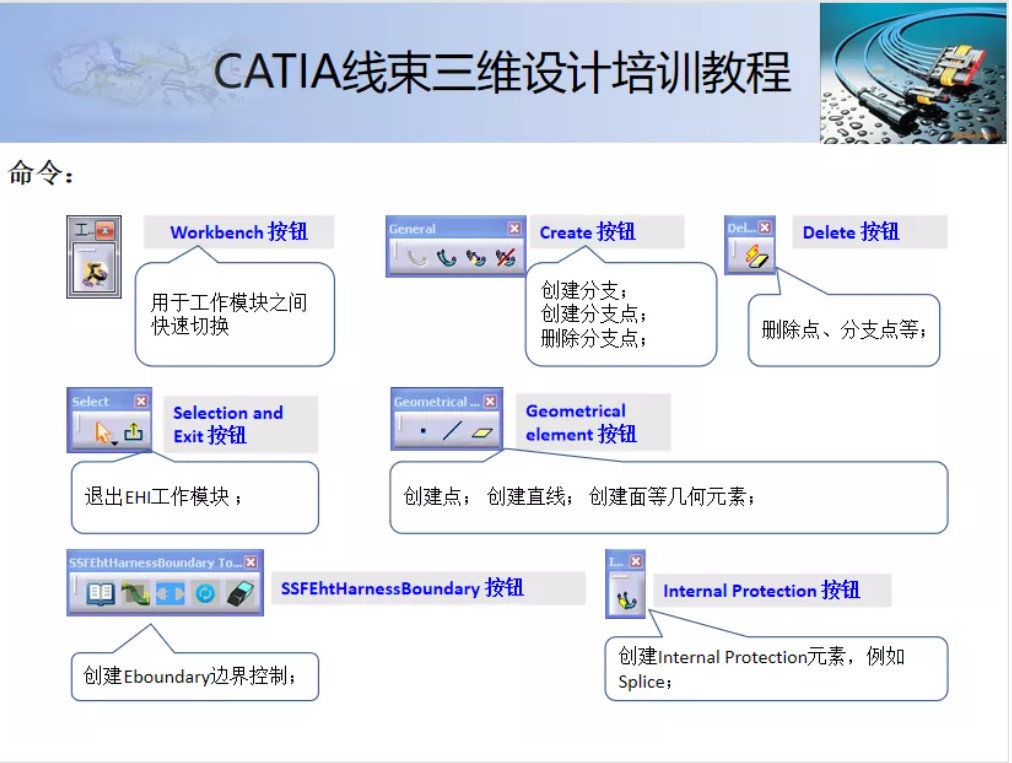

CATIA 工具條和命令功能介紹:

屏幕截圖 2021-12-06 161827.JPG

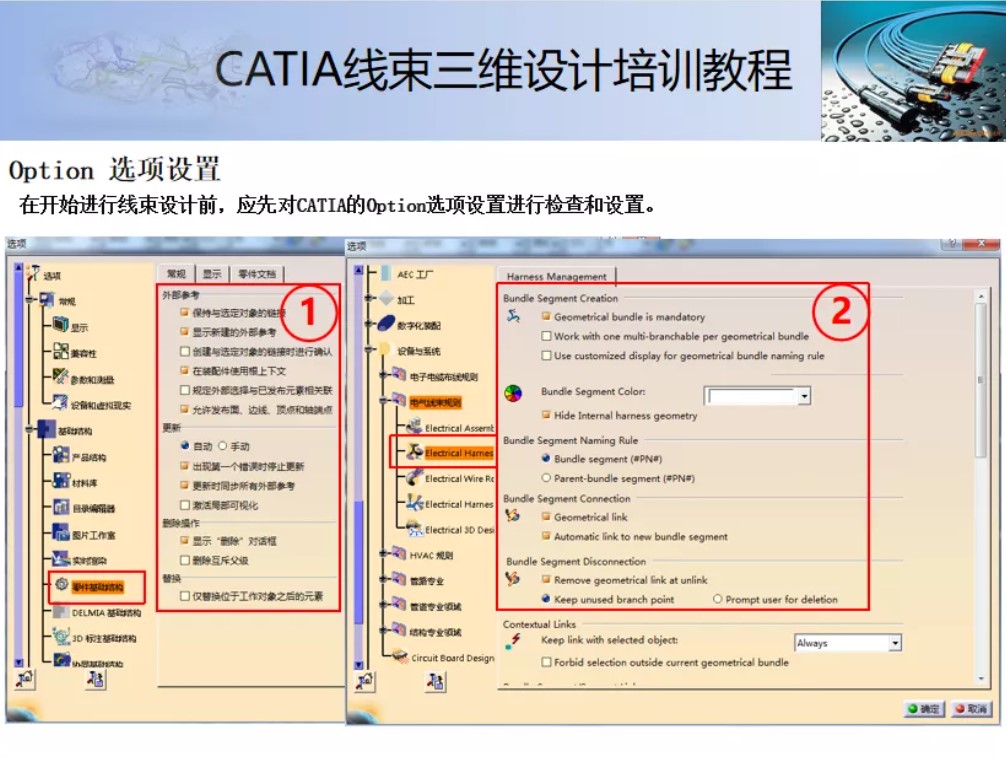

CATIA option 選項設置介紹:

CATIA 的option 選項設置是一個比較復雜的問題,初學者一般很難全面理解和掌握,需要慢慢積累和總結。

如果設置不對,培訓教材中講的功能可能就無法實現。但對于EHA和EHI模塊而言,主要有幾個關鍵的點,如下圖,只要設置正確了,就可以正常開始設計了。

屏幕截圖 2021-12-06 161839.JPG

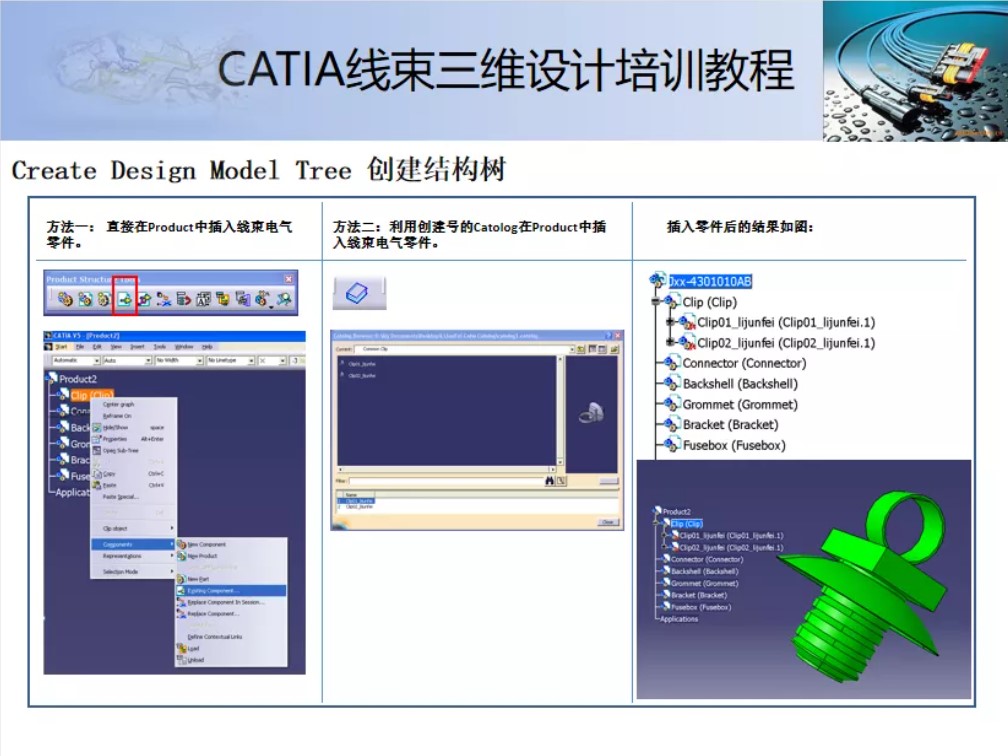

下面講了兩種方法,創建結構樹并插入卡箍等電氣零件。

方法一,插入已有零件的方法。

方法二,利用Catalog插入零件。

屏幕截圖 2021-12-06 161850.JPG

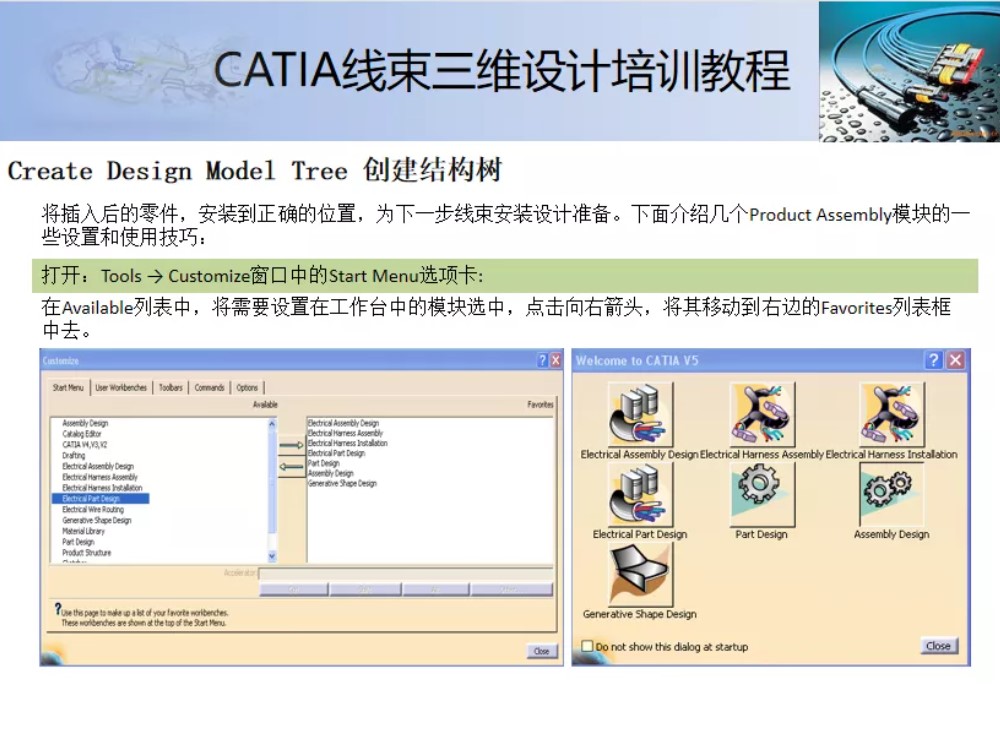

下面介紹了創建常用workbench工作臺的方法,設置好了以后,可以方便設計人員快速地在各個工作臺之間快速切換,而不需要每次都利用菜單欄去切換工作臺。

注:在CATIA中,不同的工作臺里面,工具條和命令是不同的,初學者經常會找不到想要用的命令,下面的做法就是為了快速切換到想要的模塊,以便快速找到想要使用的命令。

屏幕截圖 2021-12-06 161902.JPG

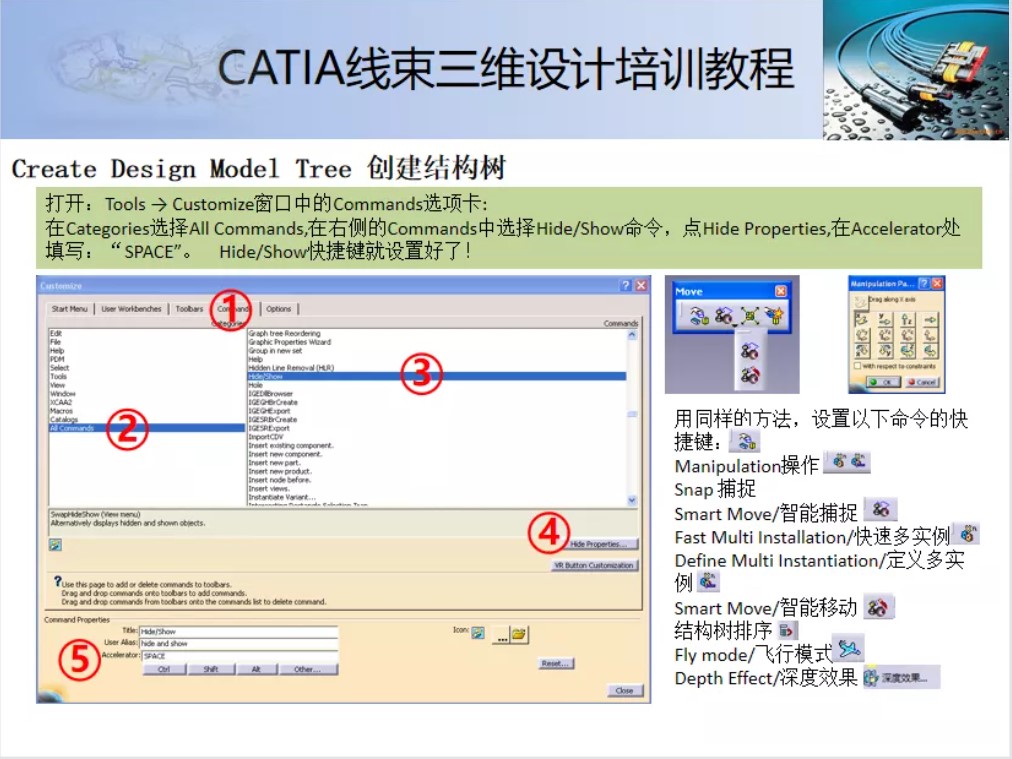

下面介紹了如何設置常用命令的快捷鍵。任何軟件,如果沒有學會使用快捷鍵,那么就不算是高手,所以,要想高效的工作,必須要學會設置快捷鍵并熟練使用快捷鍵。

下圖中右下角的區域,介紹了幾個常用的非常有用的命令,需要熟練掌握。

屏幕截圖 2021-12-06 161914.JPG

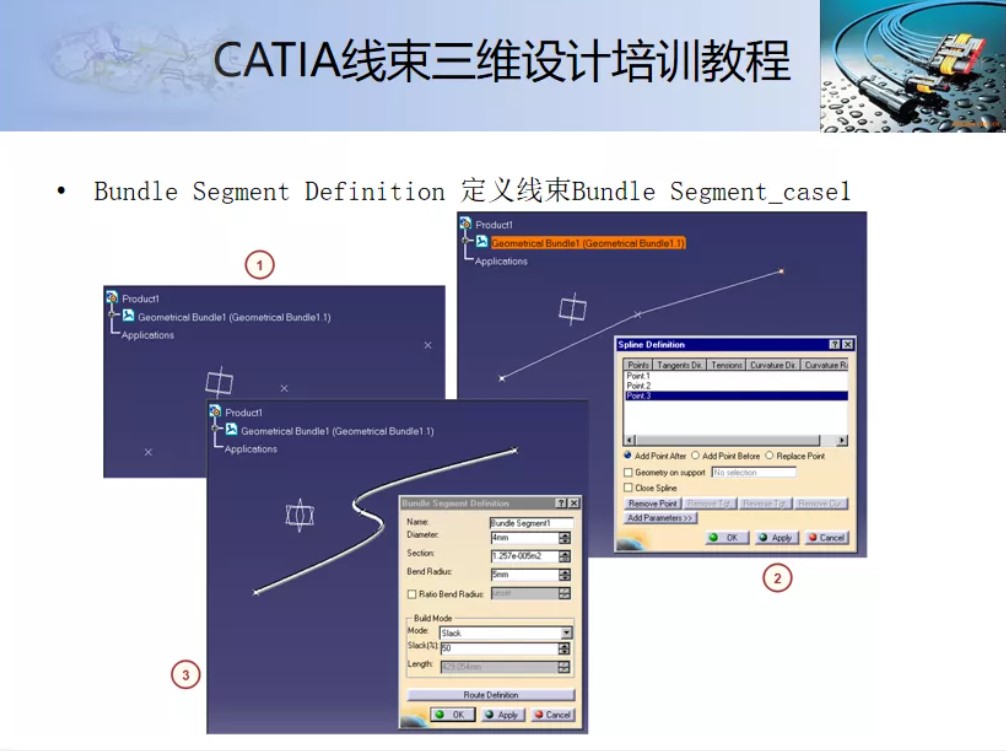

下面介紹了通過創建好已有的幾個點,如何繪制一段簡單的線束:


屏幕截圖 2021-12-06 161926.JPG

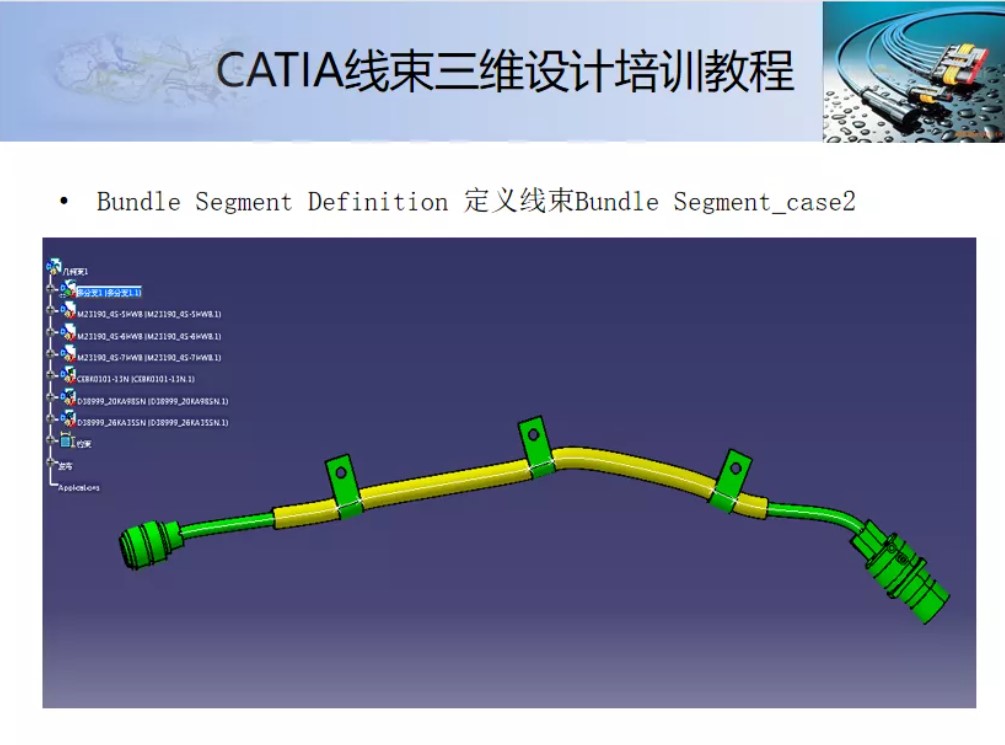

下面介紹了通過創建好已有的幾個卡箍,如何繪制一段簡單的線束,這種做法是最常用的,而且是比較正規的設計方法。


屏幕截圖 2021-12-06 161938.JPG

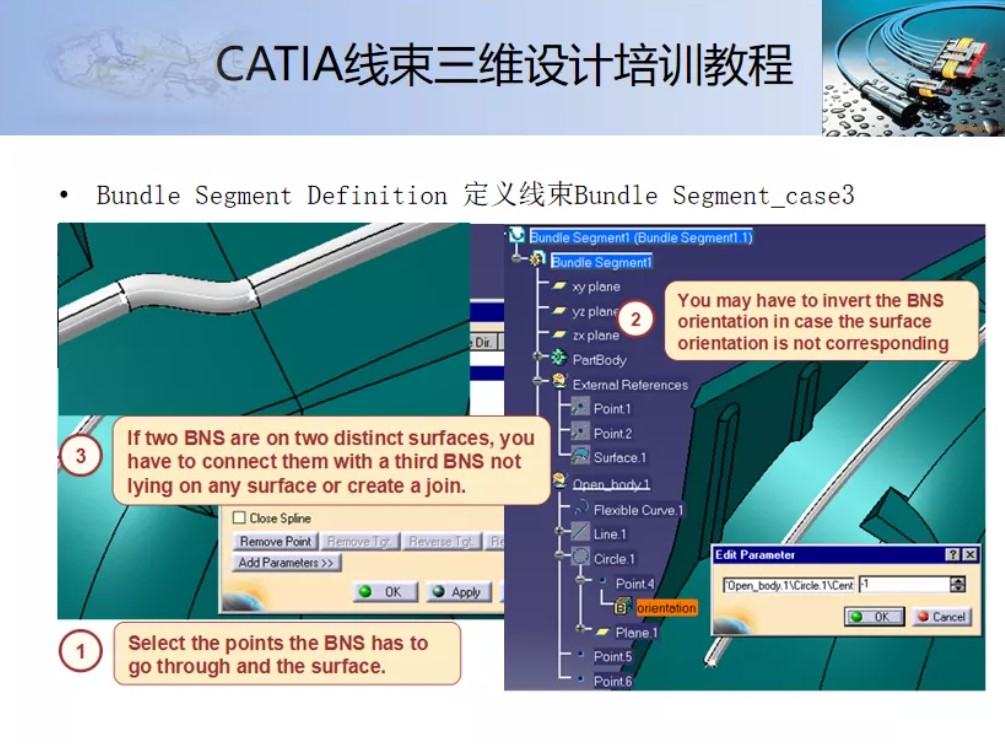

下面介紹了通過已經存在的環境數模,示例中為一個區域的汽車鈑金件,在沒有已有的點,也沒有卡箍的情況下,如何繪制一段簡單的線束,這種做法通常用于初步方案設計,不追求過于詳細的設計,只追求用最快的速度,模擬出大概的敷設路徑。

如果方案可行,那么結合以上的卡箍的方法,細化敷設路徑后,就成為最終的設計方案。

屏幕截圖 2021-12-06 161951.JPG

在實際項目設計過程中,以上三種畫線束的方法,可以結合在一起,靈活使用。

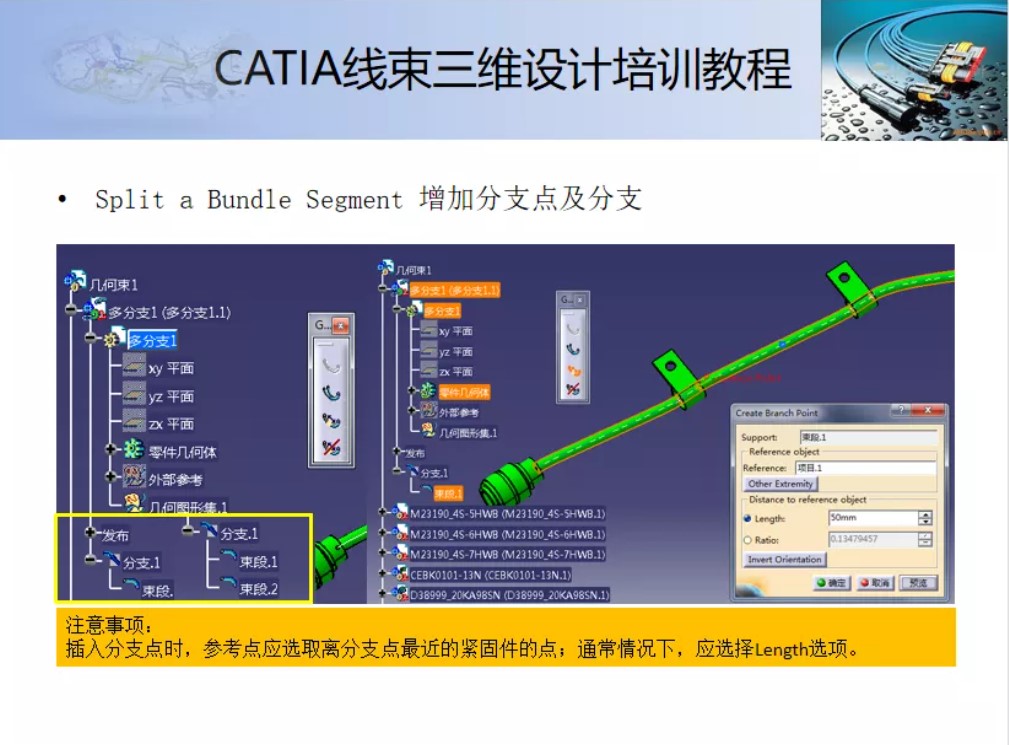

下面介紹了如何在一段簡單的線束段上,添加分支點和分支。

屏幕截圖 2021-12-06 162003.JPG

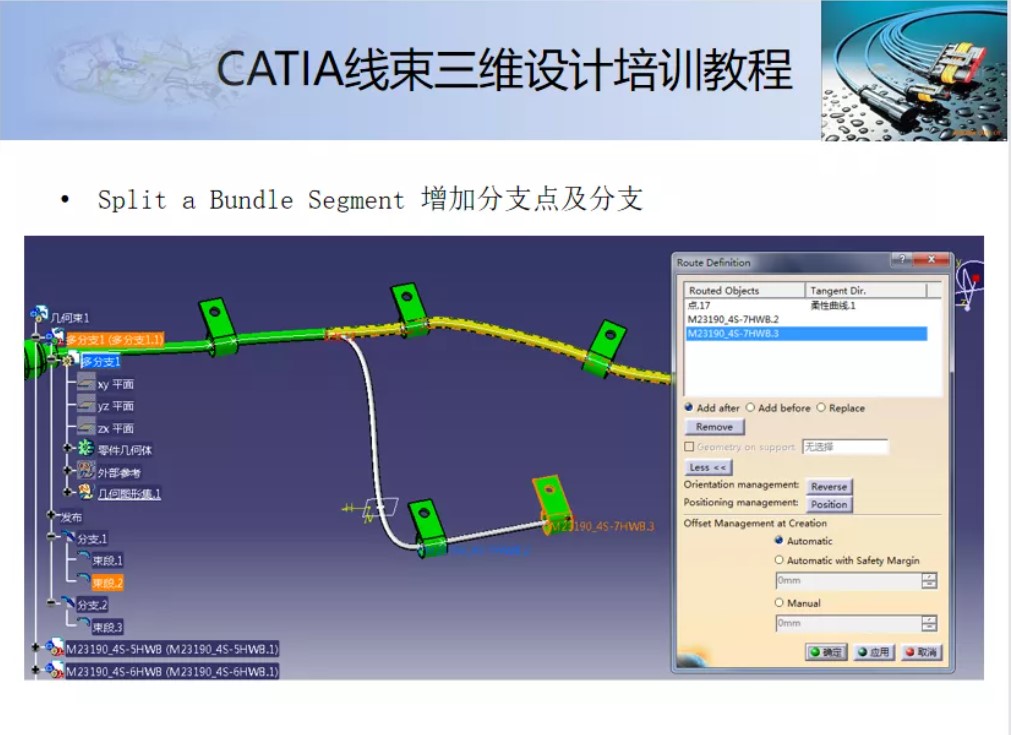

下面介紹了如何在一段簡單的線束段上,添加分支點和分支。

屏幕截圖 2021-12-06 162016.JPG

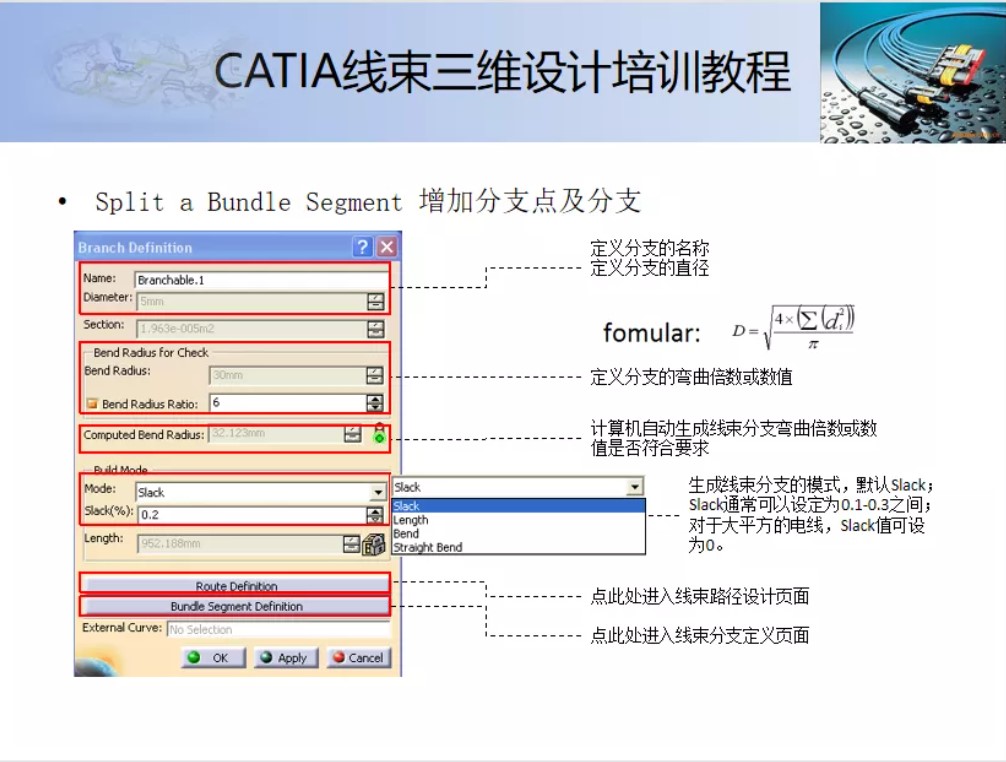

下面介紹了畫分支的方法和每個選型的含義。這個地方是最重要的,最應該深刻理解的一個命令模塊。

分支直徑,彎曲半徑倍數(或值),Mode,Slack等均應該有設計規范來指導設計。

這里面的學問很多,每個公司也都有自己的規定。線束設計是靈活的,但同時也是嚴謹?shù)摹?/span>


屏幕截圖 2021-12-06 162028.JPG

下面介紹了畫分支的方法和每個選項的含義。同上面一樣,這個地方也應該深入領會其含義并熟練掌握。

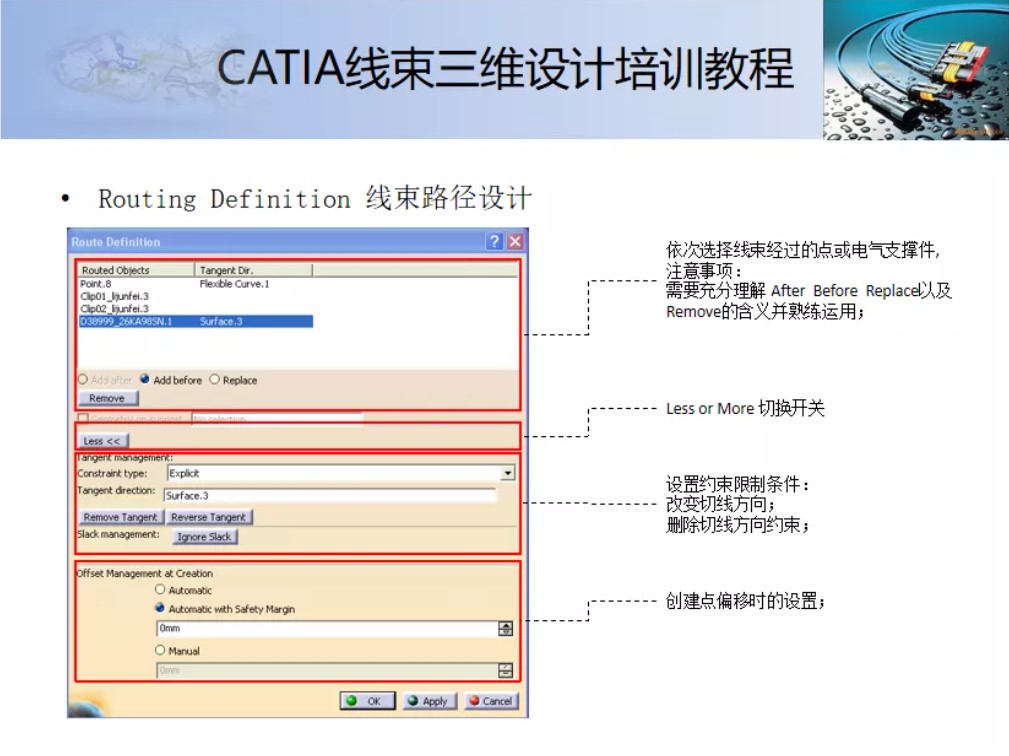

屏幕截圖 2021-12-06 162039.JPG

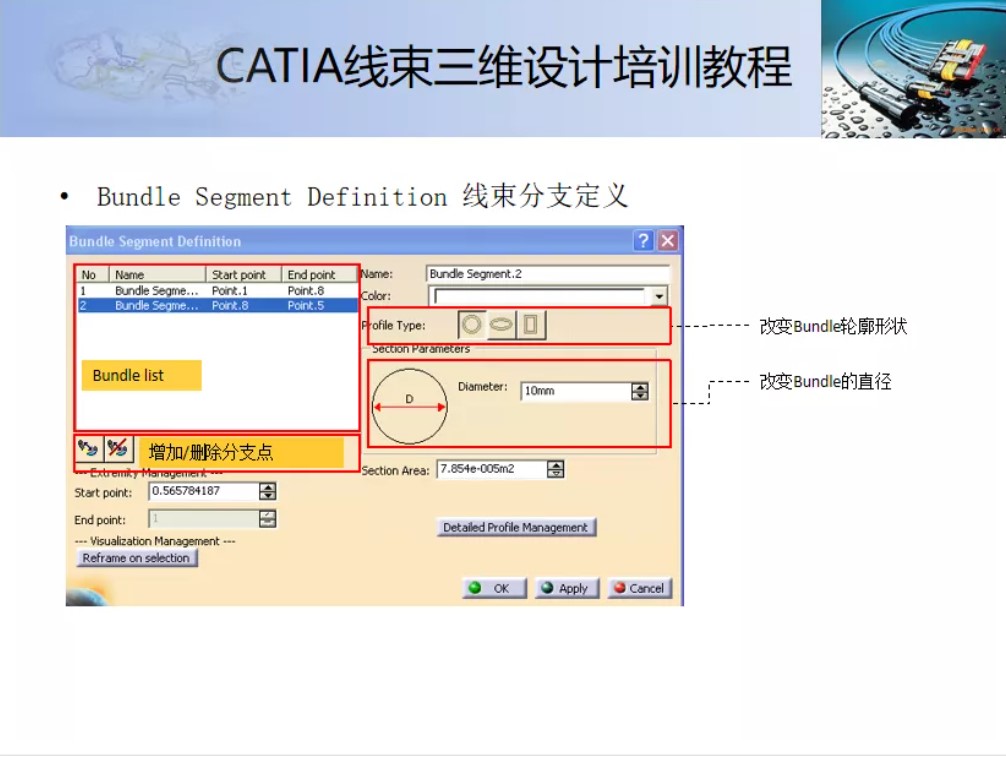

下面介紹了畫分支的方法和每個選項的含義,通過下面的選項,也可以改變線束的形狀,圓形、橢圓形或者方形,甚至還可以是任意形狀。


屏幕截圖 2021-12-06 162051.JPG

好了,關于線束設計的基本操作,上半部分,小編就先給大家介紹到這里了。

在下半部分,小編將繼續給大家呈現更加精彩的部分,例如:

如何給線束添加保護材料?

如何添加多層不同的保護材料?

如何調整保護材料的內外順序?

如何畫出特殊目的的復雜線束?

實際項目中,如果存在較多的構型,如何管理數模使之能夠很好地管理好各個構型等?
