電子電器架構的發展及設計開發

來源：?作者：線束世界-Jimmy?2021-03-30 23:03

自1886年1月29日，卡爾.本茨的三輪汽車奔馳1號成功注冊專利到現在，汽車發展已經有了百年的歷史。當平順的變速箱加調校和已經無可挑剔的電機傳動出現，平順相應和線性加速已經不值得去追求了；當更加平順的懸架和調校技術日顯成熟，底盤的高級性能已經不是獨門絕技的時候。這個時候無可否認軟件和電子電器成為汽車的核心，軟件和電子電器正在驅動著汽車行業四大突破ACES-自動駕駛，車聯網、電氣化，智能出行。這些日漸成為汽車的差異因子。所以汽車行業接下來的主戰場正是電子電器和軟件，而這些背后的核心是基礎的電子電氣架構。

●?? EEA(電子電氣架構)定義

EEA(Electrical/Electronic Architecture),電子電氣架構是首先由德爾福公司提出的，集合汽車的電子電氣系統原理設計、中央電器盒的設計、連接器的設計、電子電氣分配系統等設計為一體的整車電子電氣解決方案的概念。

通過EEA的設計，可將動力總成、驅動信息、娛樂信息等車身信息轉化為實際的電源分配的物理布局、信號網絡、數據網絡、診斷、容錯、能量管理等電子電氣解決方案。

●?? EEA（電子電氣架構）發展

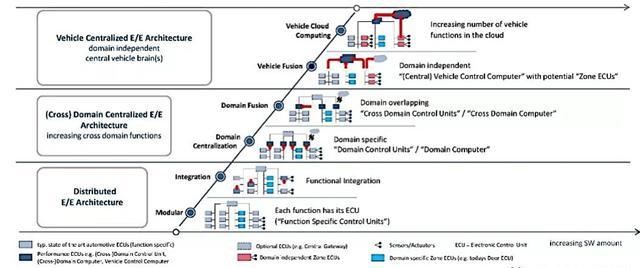

博世：未來汽車電子電氣架構趨勢

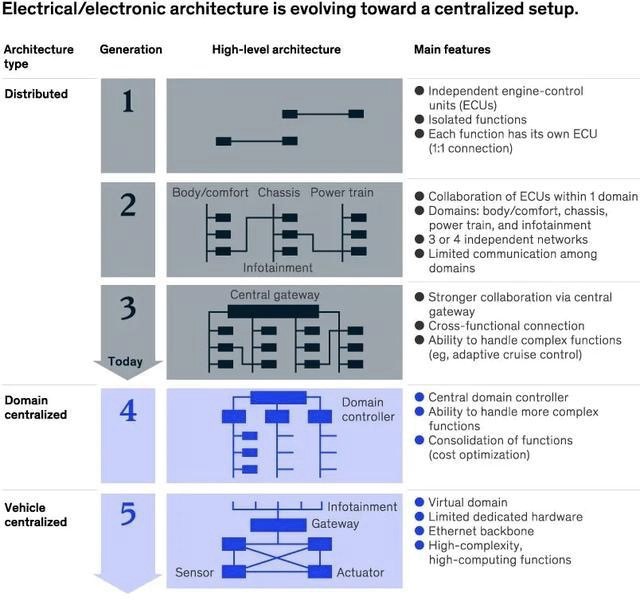

在博世的EE架構演進規劃中最核心的思想就是ECU從分布到集中。如下對整個過程進行了更詳細的說明。

01-分布式：當前的汽車電子電氣架構絕大部分都是分布式

第一代分布式為每個ECU都獨立控制不交互數據；

第二代為ECU交互通過域，基本上有車身模塊、底盤模塊、動力傳動模塊和娛樂系統模塊等三個或四個獨立的網，其中獨立的網絡及少數的數據交互通過域。

第三代為ECU交互數據通過網關，網關通過整合讓不同網絡數據能進行交互，例如CAN、LIN、MOST、FlexRay。汽車網關承擔不同總線類型之間的協議轉換工作，并參與各網段的網絡管理，從而實現不同模塊和功能之間的通訊。

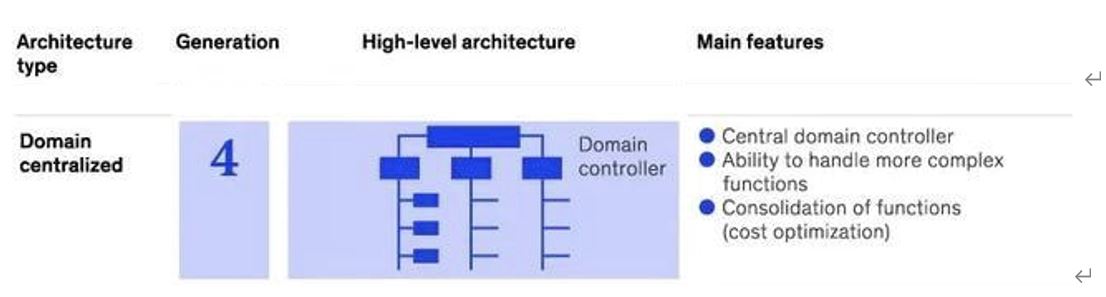

02-域的中央式：

域中央式的，其實他的域中需要一個強大的中央處理器，他將其他ECU電子控制單元所有信息進行匯總同時能夠再處理和運算，再發回不同的處理器進行執行。

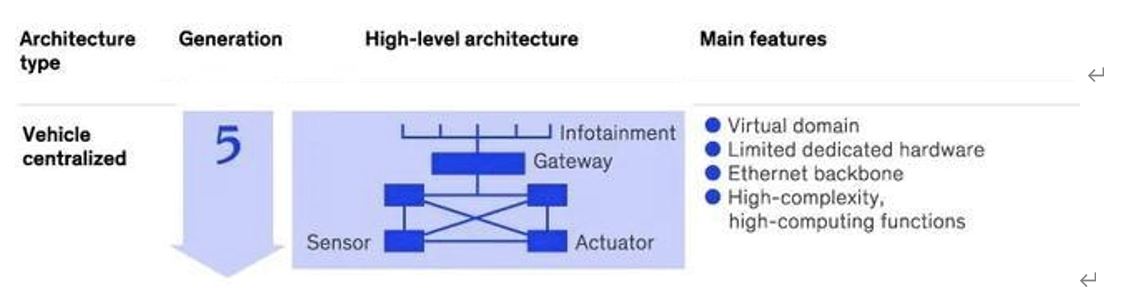

03-整車中央電腦式：

當汽車電子電氣架構發展到整車中央電腦式時候，是整個產業的完全變革，那個時候沒有多個ECU電子控制單元概念，完全是電腦模式，整個汽車架構里面就是分為中央電腦、傳感器、以及執行機構。通過以太主干網概念融合。

●?? EEA的挑戰

汽車內部的快速電子化讓傳統汽車電子架構不堪重負、對于未來汽車電子架構來說，應是做減法了，垂直融合將取代分布協同成為趨勢。同時，軟件定義的需求正呼之欲出，汽車亟待一個從機械化到電子化的華麗轉身，這些都要求汽車電子架構做出變革。提升效率，降低復雜度（不論是硬件制造的復雜度還是軟件開發的復雜度）。

以太網新型總線技術和5G無線技術的引入，已使這一融合變?yōu)椴糠脂F(xiàn)實。如果網絡帶寬足夠?qū)挘舆t足夠低，這一趨勢將會更加明顯：算力向中央集中，向云端集中，汽車電子架構（EEA）的演進也正朝這個方向前行。

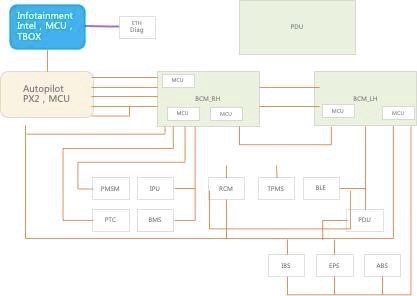

●特斯拉model3電子電氣架構

如果將汽車整個電子系統視為一個主機，那么Model 3的架構與X86的電腦主板如出一轍：中央計算模塊（CCM）、左車身控制模塊（BCM_LH）和右車身控制模塊（BCM_RH）。特斯拉似乎是有意為之，一個再清晰不過的思路展現在眾人面前：域控制盡可能集中，僅留下負責外設的ECU分散布置，通過CAN或以太網總線橋接起主要域控制單元；同時在中央計算單元上選用X86架構為后續軟硬件擴展打下基礎。

連續在電子電氣架構和計算架構上做出變革，對標PC的發展路線，特斯拉的野心暴露無遺：更抽象而標準的電子電氣設計、更豐富而統一的軟件能力。從正在發生的事實來看，這場汽車軟硬件架構的變革正在朝特斯拉設定的方向演進，如果Model 3成為爆款，那么特斯拉將成為行業顛覆者。

●EEA開發流程

現階段，汽車電子電氣架構的設計與優化都要遵循國際通用標準，即“V”模式的開發流程。

1、? 需求及目標定義階段：

應對全新車型市場定位與客戶所提出的特殊需求進行有機結合，對于不同車型數據進行比較。在分析與評估后則需要確定出全新車型的需求。在此基礎上對子系統需求進行定義。同時制定驗證整車需求是否被實現的測試規范與方法。

2、? 系統/架構設計階段：

應充分考慮電子電氣系統的實際需求，對系統級別的電子電氣架構解決方案予以合理地制定，同時對物理與邏輯架構需求進行準確的定義。同時制定驗證系統/架構設計目標是否被實現的測試規范與方法。

3、? 電子電器件設計階段：

將物理與邏輯架構的實際需求作為重要基礎，對電子電器件解決方案進行合理地制定，對相關硬件與軟件需求予以定義。同時制定驗證電子電器件設計目標是否被實現的測試規范與方法。

4、? 電子電器件開發階段：

充分考慮電子電器件的硬件與軟件實際具體需求，對相關器件進行開發。另外，零部件開發商需采用自身所具備的測試規范以及方法開展驗證工作。

5、? 電子電器件設計驗證階段：

將測試規范和方法作為參考標準，對電子電器件設計目標的實現狀況進行驗證。

6、? 系統/架構設計驗證階段：

將測試規范和方法作為依據，對其設計效果進行驗證。

7、? 整車需求目標驗證階段：

同樣需要遵循相關規范和方法，對整車需求的目標實現狀況進行驗證。
