電線承載電流的計算方法（2）

來源：?作者：線束世界-Jimmy?2021-03-26 09:33

本文已得到原作者授權

之前寫過一篇文章“電線承載電流的計算方法1”，那個方法是根據EIA 214進行研究得到的。并得到了一些電線承載電流計算的公試。但是那個方法相對很復雜。

最近研究了一下日本標準JASO D609, 這個標準中列出了很多汽車用電線的承載電流能力，也給了一個簡單的計算方法。經過研究對比，發現其結果與EIA 214是很接近的。現在把JASO D609的方法在這里介紹一下。

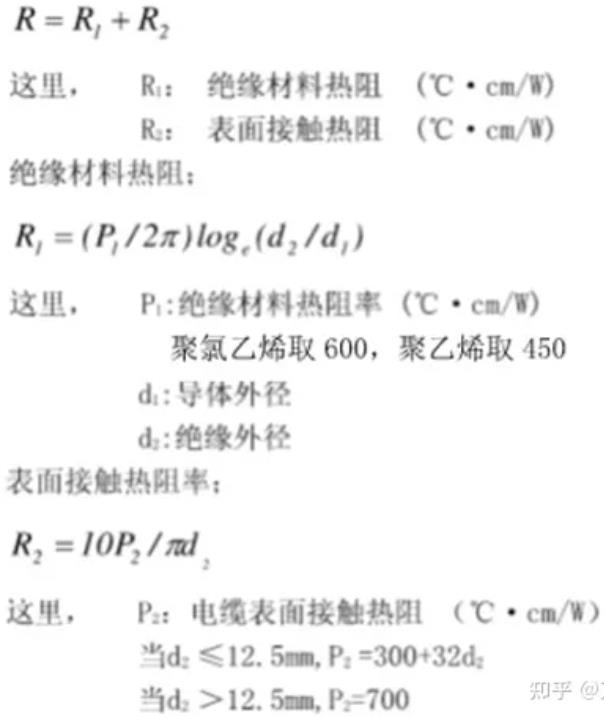

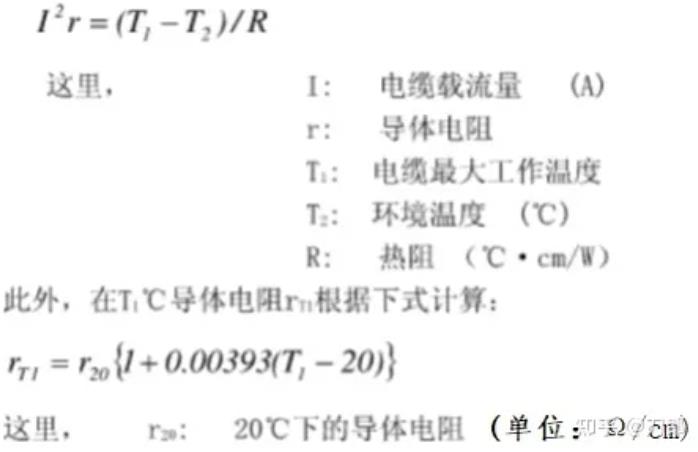

用到的公試和參數如下：

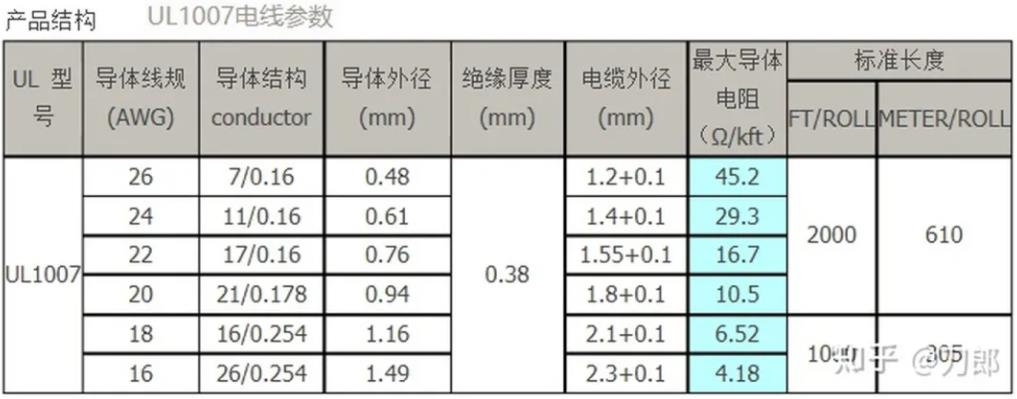

現在以UL 1007電線為例，進行計算。UL1007電線的規格如下。

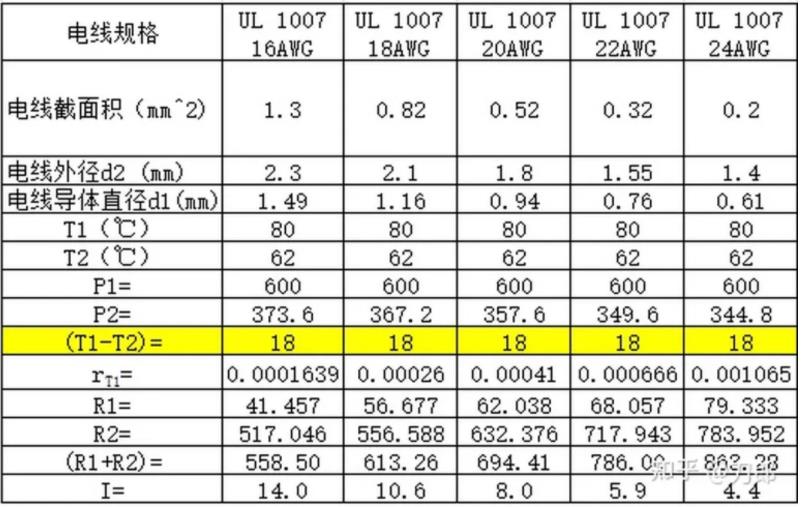

我們先以溫升18度時的電流進行計算。由于JASO D609的計算公試是以最高工作溫度減去環境溫度的方法來表示溫升的。所以，我們設定UL1007電線的最高工作溫度是80度，環境溫度為62度，此時，最大溫升為18度時的電流承載能力如下表。

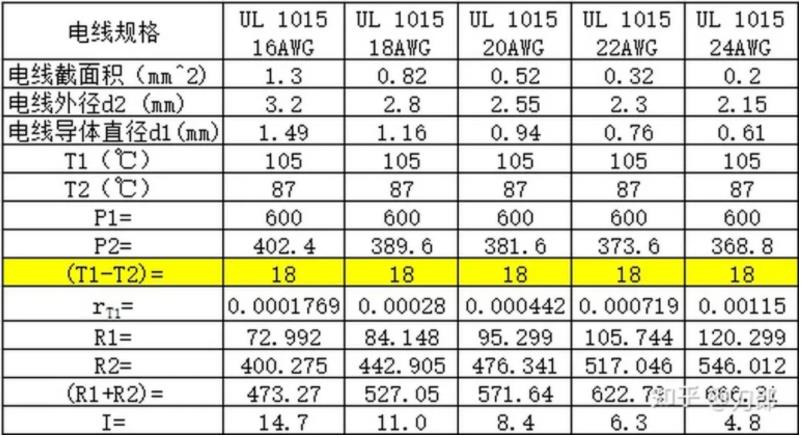

依據同樣方法，計算出UL1015標準的電線的承載電流能力。在相同線規情況下，UL1015電線的導體直徑同UL1007的差不多，但絕緣直徑UL1015要比UL1007大0.76~0.8mm。UL1015電線的額定工作溫度是105度。計算結果如下表所示。

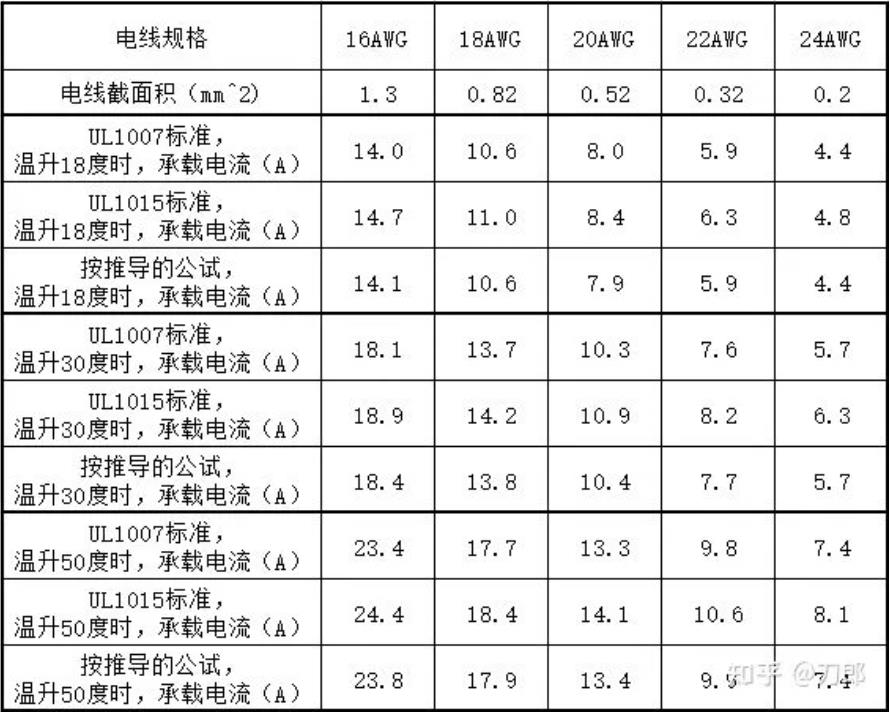

依據同樣方法，計算出溫升30度和溫升50度時的承載電流情況。并且把根所EIA 214推導出來的電線承載電流的計算公試進行比較，得到如下表。

從上表可以看出，對于UL1007和UL1015電線，絕緣皮壁厚分別為0.38和0.76，在電線面積相同的情況下，電線的承載能力相差在1A以內。其他標準的電線也差不多在這個厚度區間范圍內，而用EIA 214推導公試計算出來的電流值處于計算結果接近于絕緣皮壁厚在0.38mm時的結果。下面再次把根據EIA 214推導出來的，電線的任一面積的電流承載公試列出如下：

電線導體溫升11度時，I=9.17*(A)^0.6256,。

電線導體溫升18度時，I=11.96*(A)^0.6254。

電線導體溫升30度時，I=15.63*(A)^0.625。

電線導體溫升50度時，I=20.22*(A)^0.6263。

其中A為電線的截面積，單位是平方毫米。電流單位為安培。
