一、線束設計及工藝分解現狀分析

目前，國內多數汽車主機廠及線束生產企業在線束圖紙?jiān)O(shè)計及工藝規劃中還處于傳統的手工操作階段，無法對線束設計基礎信息的實現數據共享，難以實現對整個線束工藝設計的一體化和自動化智能管理，導致在線束設計過程中存在大量的重復性勞動，效率低，圖紙規范性差，易出錯，難以實現對汽車線束的設計、工藝到生產制造的精準化管理。

在線束工藝分解階段，完全靠工程師手動分析大量線號之間的聯通關系，重復性的查閱資料后才能為線號配置端子、防水、余量等工藝參數，耗費大量時間計算每條電線的下線長度，并且容易遺漏、出錯。全部工藝輸出表格均需要手動輸入，線束工藝設計效率很低。

二、線束軟件設計目標

通過實施澤泰汽車線束CAD/CAPP軟件，為公司構建一套完整的線束工藝設計信息資源庫（如常用護套及其適配端子、防水栓、盲堵等信息，護套進線端、出線端圖形、實物圖片、二維零件圖、三維圖等）。通過該軟件可快速進行線束圖紙規范性設計提供基礎，智能防錯分析提醒，實現線束工藝信息的資源共享，確保線束工藝設計結果的正確性和科學有效性。

通過軟件提供的自動配置各線號適配端子、防水栓、余量功能、自動分析待短接線號功能、最優短接點智能分析和提醒功能、自動計算電線下線長度、自動繪制工藝短接圖、自動生成工藝下線表、短接表、物料BOM等功能，可大大提高線束工藝設計效率，避免電線長度計算錯誤，提高工作效率4倍左右，同時有利于新進員工的快速培訓，縮短實習周期，保證工藝設計質量。

軟件具有的主要功能模塊：

1.快速進行圖紙轉換及報價功能

通過軟件可將主機廠提供的線束圖紙快速轉換成軟件可識別的且符合企業規范的標準化圖紙，通過軟件提供的最優短接點提醒功能快速完成短接點的設計，快速計算電線長度，生成各類物料明細，實現快速報價功能。

2.快速繪圖和模塊化設計

通過構建常用插接件(護套)信息資源庫(包含護套進(出)線端CAD圖形、圖片、適配端子、防水栓、盲栓、附件等信息)，實現線束設計的資源共享，為工程師提供統一的工藝設計標準，形成公司的固定信息資產。通過軟件可快速繪制客戶圖紙為符合本公司規范化要求的統一格式的線束圖紙，針對防水護套自動在空孔位繪制盲堵符號，提高線束工藝設計規范，展現公司在線束設計方面的信息化水平。

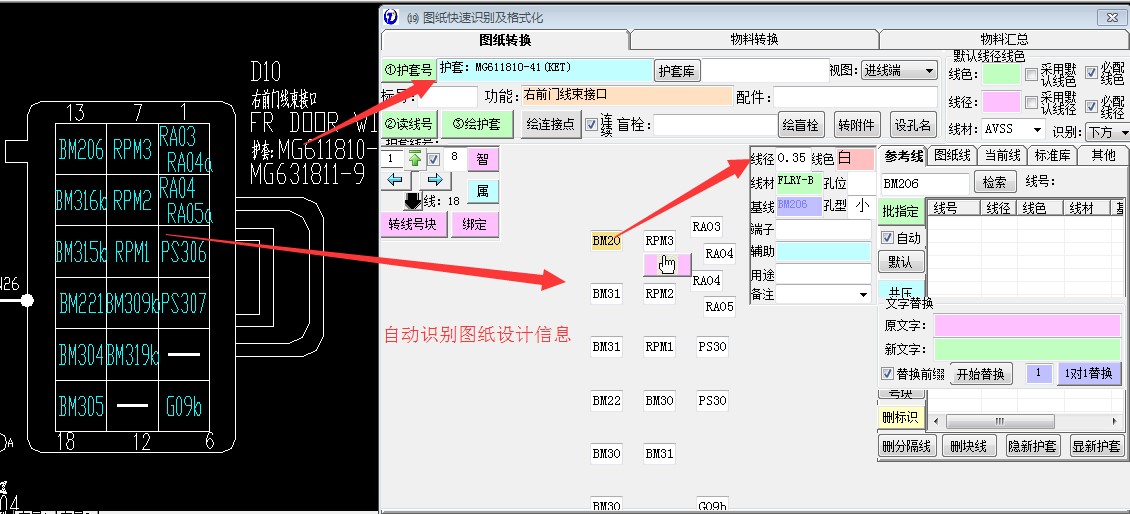

3. 智能提取圖紙?jiān)O(shè)計信息

軟件可智能提取線束圖紙?jiān)O(shè)計信息，包括護套、線號、盲堵，包扎材料和分支長度等設計信息，為后期的快速進行工藝設計奠定基礎。

4. 單頭線及重復線號分析

軟件可快速檢查圖紙中可能存在的單頭線號或重復線號，并實現對重復線號的批量重新命名，避免新線號再次重復。分析圖紙中可能存在的同線號線色、線徑不一致錯誤，分析同護套內可能容易混淆的線號等功能。

5. 自動配置線號適配工藝信息

基于適合本公司的工藝資源信息庫，軟件可一鍵自動配置各線號的適配端子、剝頭長度、防水栓、余量、等工藝技術參數。針對不同孔位不同余量的護套，軟件可根據資源庫預設信息自動配置各孔位線號的加工余量。由軟件配置效率快速，且確保配置結果的一致性和正確性。

6. 自動生成圖紙線號屬性表

軟件可批量提取圖紙內各線號及其屬性，并生成一對一的線號屬性表，并快速繪制到線束圖紙內，確保圖紙線號與線號屬性表之間的一致性。

7. 智能提醒待處理的短接線號

軟件可分析出圖紙內存在的單線號(需短接的線號)，引導工藝工程師通過打卡或合(共)壓實現此類線號的后期處理。將傳統線束工藝設計中最繁瑣的查找并分析短接線號(單線號)的工作交由軟件完成，避免線號的遺漏。

8. 智能分析最優短接點、順卡短接點

軟件可智能分析出各組短接線號的最優短接點位置，改變以往完全靠技術人員經驗來找短接點的工藝設計模式，不但可最大程度上節約電線材料，而且可大大提高工藝設計效率。

如果在短接點設計時就考慮后期預裝的便捷性，針對級聯多個中剝口打卡情況，如果各卡點的出線方向一致（即順卡），則可降低預裝抽線難度。軟件可智能分析出各組短接線號的順卡短接點位置，取代人工分析順卡的工藝模式，提高效率，避免逆卡。

9. 自動繪制工藝短接圖

軟件可自動智能分析各短接點左右端出線的線號，并一鍵繪制全部工藝短接圖，避免錯誤。

10. 自動分析各分支包扎管材直徑

軟件能夠分析出經過任意分支的線號明細，并根據電線的外徑計算出該分支的建議包扎材料的直徑，并快速標識包扎材料圖示到圖紙，并可統計到物料BOM內。

11．快速模塊化繪制定位裝置、卡扣等輔助模塊

通過構建線束常用輔助材料資源庫，軟件可快速將其繪制到線束圖紙內，并可自動統計到物料BOM，繪制輔助材料明細表等。

12. 一鍵快速完成圖紙視圖轉換

軟件能夠快速實現整套線束圖紙出線端視圖和進線端視圖的相互轉換，而并非將整張圖紙進行鏡像實現護套視圖轉換。

13. 自動快速計算電線長度

軟件可在1分鐘內準確計算出整套圖紙內的全部線號凈長和工藝下線長度，計算準確率為100%,同時考慮電線兩端余量和自定義加長量。

14.自動生成線束工藝下線表、短接表、線號標簽、卡點信息表等。

15.一鍵生成工藝流程卡

軟件可根據生成的工藝下線表一鍵生成工藝流程卡。

16.自動生成分支序號

軟件一鍵生成各分支序號并標識到圖紙內，便于后期的質量檢驗反饋。

17.自動生成下管表

自動提取圖紙內的包扎管材信息，并匯總生成工藝下管表。

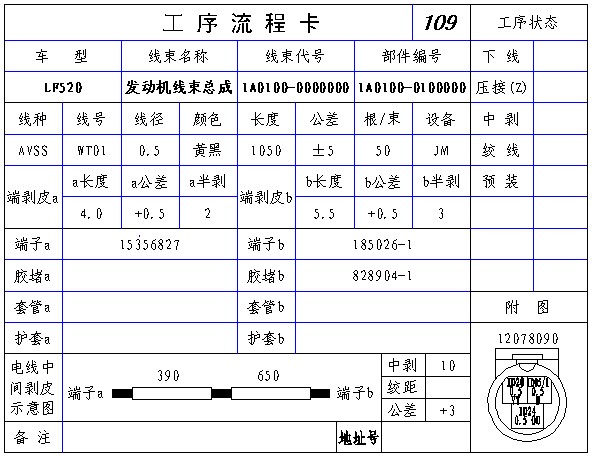

18.自動生成工序流程卡

根據下線表信息自動生成工序流程卡。

19.自動生成物料BOM

軟件可批量識別圖紙內的設計信息，并生成物料明細，為生產、采購部門提供準確基礎信息，縮短市場反應時間。

20.快速生成預裝圖

在預裝圖模塊，軟件通過分析各護套之間電線的關聯度及層級關系，能夠快速智能生成多張預裝圖，實現預裝圖的快速繪制，同時提供分析錯誤預裝線號、漏裝線號等功能，避免預裝圖設計錯誤。

21.快速生成1:1工裝板圖

軟件可實現對線束產品圖的智能1：1展開，一鍵繪制色標、護套及線號一鍵格式化設置等輔助功能，可大大提高工裝板圖的繪制效率。

22、為公司ERP系統提供數據接口，實現與ERP的有效集成。

通過該軟件在公司的應用，可進一步提高圖紙?jiān)O(shè)計效率和規范性，避免設計錯誤。實現線束工藝設計的智能化管理，提高工作效率5倍左右，數據準確率為100%，同時便于圖紙升版后工藝資料的快速更新。

三、項目軟件具體功能介紹：

1、線束CAD模塊（實現線束圖紙的快速設計）

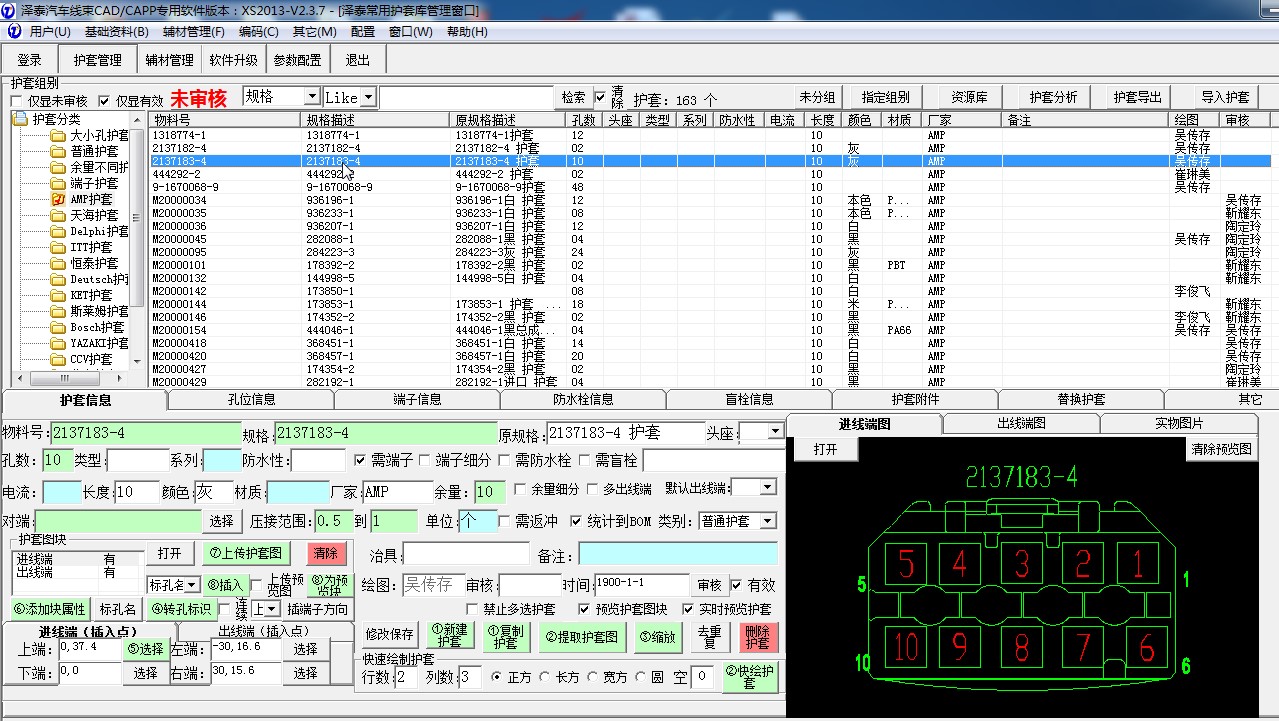

1.1 構建接插件資源庫

構建完全適合應用企業實際需求的接插件信息資源庫，實現線束設計的“資源共享”，消除“信息孤島”，為工程師設計線束圖紙?zhí)峁┙y(tǒng)一的圖形庫、標準和工藝參數配置。

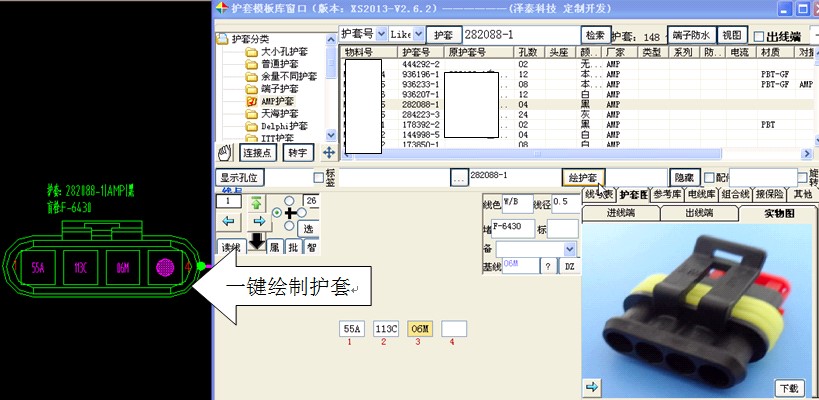

1.2 實現護套的參數化設計和繪制

在線束圖紙?jiān)O(shè)計階段，實現護套的快速查找，實時了解護套基本信息(如顏色、廠家、適配電流、防水性、圖形形狀、實物圖片等)及其電器參數(如：適配端子、防水栓、盲栓等)，做到拿來就用，如下圖所示。

?? 通過構建企業常用插接件資源數據庫，實現線束圖紙的快速模塊化和參數化設計；

?? 通過構建公司常用線號屬性參照庫，規范圖紙內同類線號線徑線色屬性；

?? 在護套空孔位置智能繪制站位符或盲栓；

?? 根據預設的線號屬性表智能配置護套內線號的線徑、線色、線材等屬性；

?? 自動掛接護套可用附加件到圖紙；

?? 自動繪制護套所需端子、防水栓、盲栓等信息到圖紙；

?? 通過軟件可提高線束圖紙的設計效率，同時圖紙將更加規范。

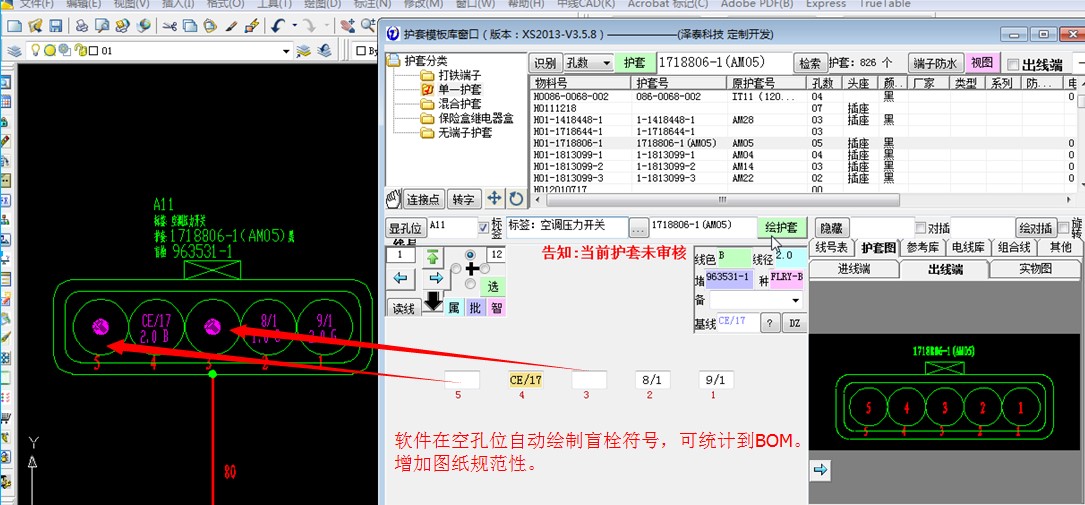

1.3防水護套在空孔位自動繪制盲栓

軟件自動判斷護套防水性及其預設默認盲栓，繪制護套時在沒有設置線號的孔位自動繪制相應盲栓。

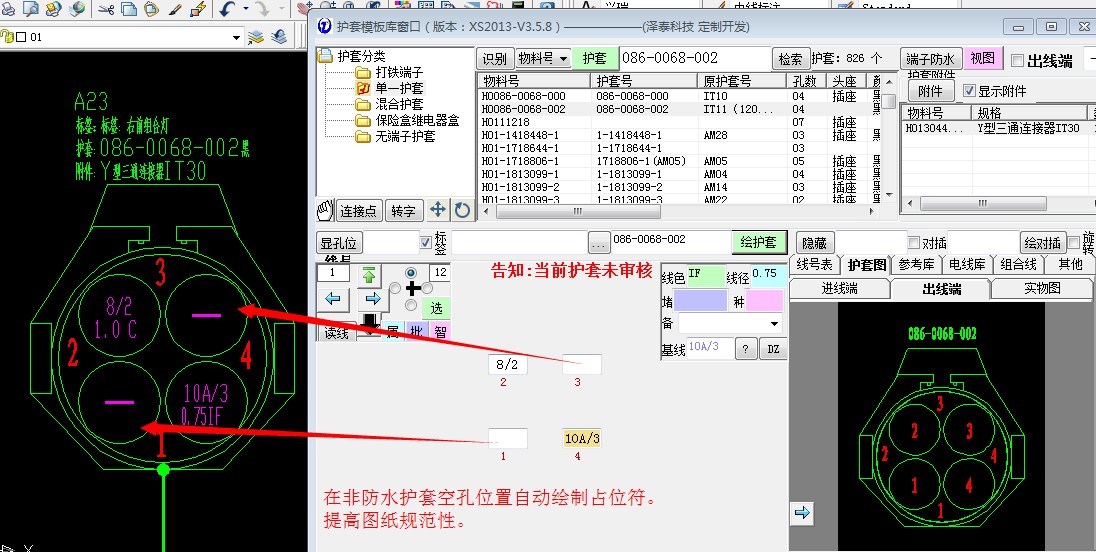

1.4非防水護套在空孔位自動繪制占位符

如果待繪制護套不防水，則繪制護套時在沒有設置線號的孔位自動繪制空孔占位符。

1.5自動繪制護套附加件

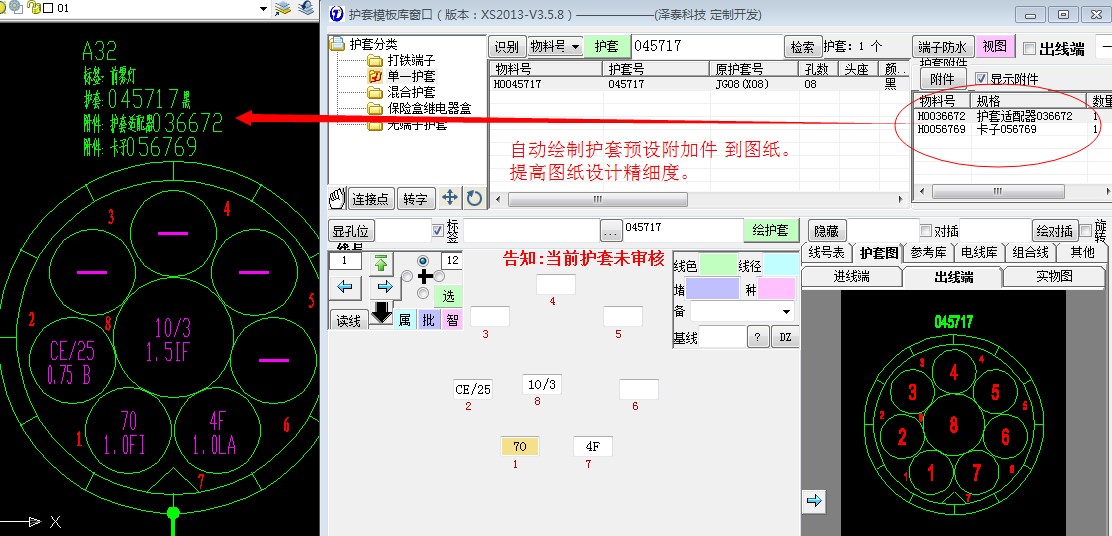

如果護套帶有附加件（如：自鎖、蓋子等）,軟件可自動將護套附加件繪制到圖紙，提高線束圖紙?jiān)O(shè)計準確度，如下圖所示。

?

?

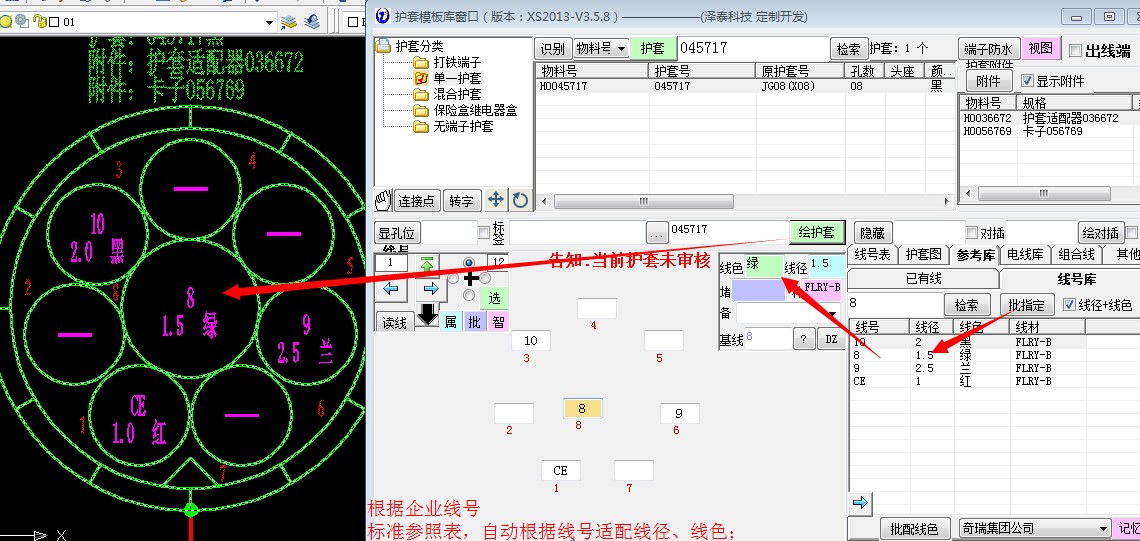

1.6自動配置電線電器屬性

如果企業制定有常用線號及其屬性參照表，則在設計圖紙時，工程師只需設定線號，軟件自動根據線號從參照表內未其匹配相應電器屬性（線色、線徑），可提高圖紙線號屬性設置規范性，提高效率。

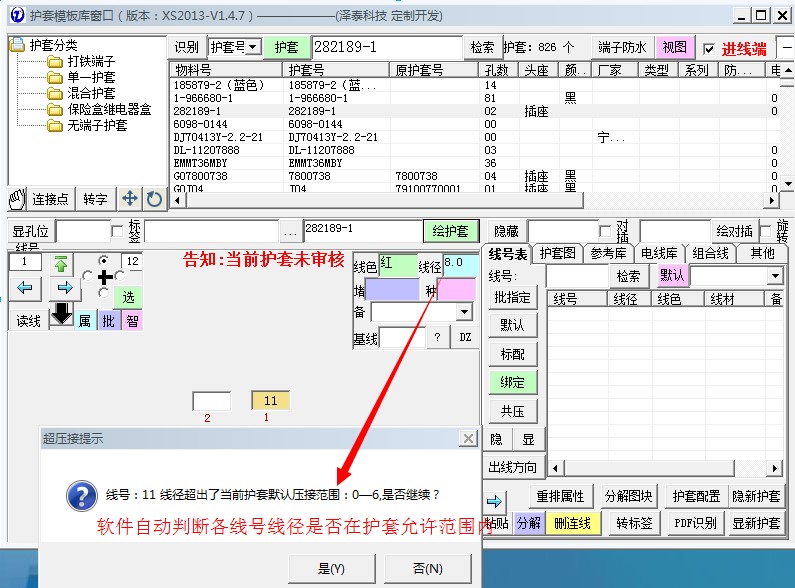

1.7自動提醒線徑是否超護套范圍

在繪制護套前，軟件會自動判斷護套內個線號預設線徑是否超出該護套預設允許范圍，如果超范圍則軟件會彈出警告提醒，避免設計隱患影響產品質量。

1.8繪制護套標配端子、防水、盲栓到圖紙

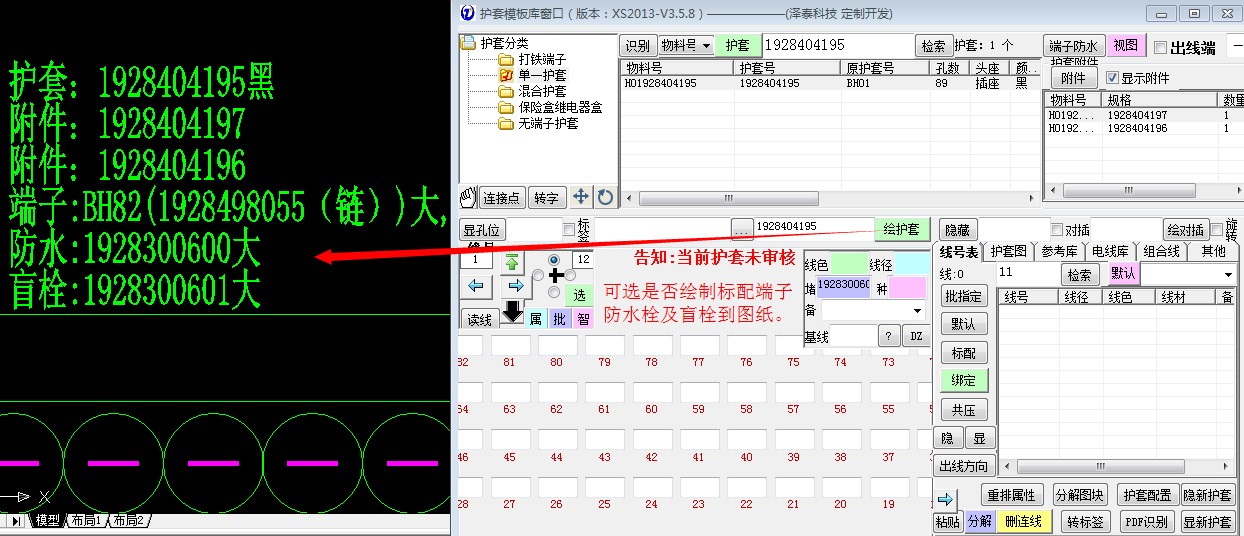

在繪制護套時，可選是否自動繪制護套標配端子、防水栓、盲栓到圖紙，提高圖紙?jiān)O(shè)計精細度，避免線束廠生產時選錯配件。

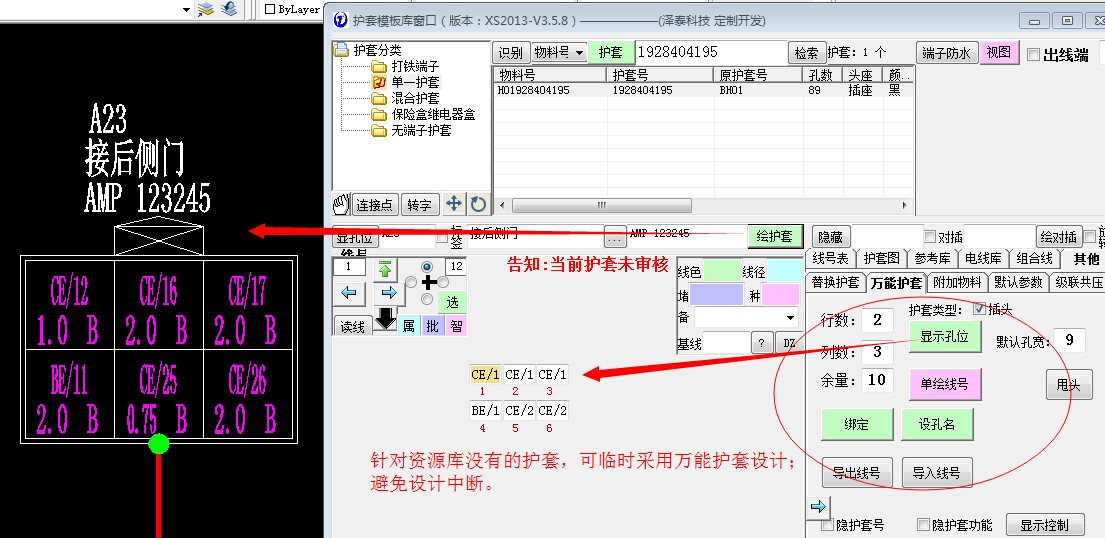

1.9繪制萬能護套

在線束圖紙?jiān)O(shè)計時，如果發現某護套在資源庫內不存在（還沒有定義進去），則可臨時采用“萬能護套”的形式將其繪制到圖紙，避免設計中斷。

用戶在設計護套圖時，可實時查看所用護套的顏色、材質、廠家、允許電流，對插端等基本信息，同時也可查看護套進線端、出線端及其實物圖片，查看護套的附加件、適配端子、防水栓、盲栓信息，并能一鍵將適配工藝參數繪制到圖紙。軟件能夠在防水護套的孔孔位自動繪制相應盲栓，便于以后準確統計圖紙BOM。

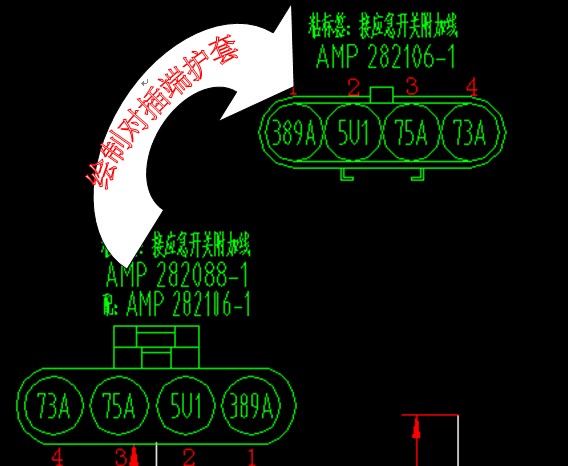

1.10自動繪制對插端護套

軟件可實現一鍵繪制對插端護套，如下圖所示：

1.11自動檢查單頭線號

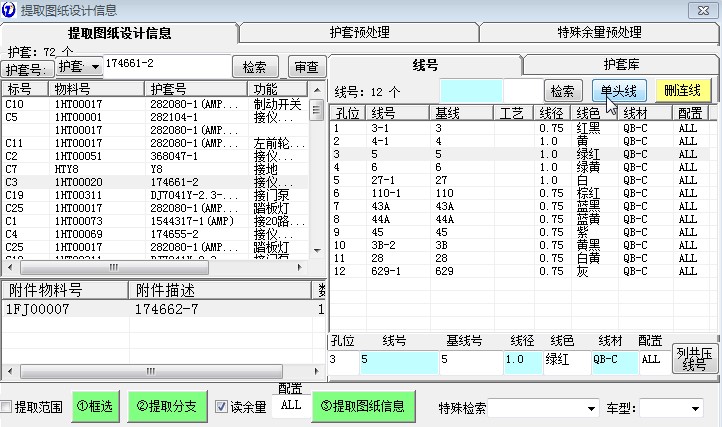

線束設計完成后，由軟件提取圖紙線號信息，自動檢查圖紙內存在的單頭線，并快速定位到相應護套，便于設計人員分析處理，如下圖所示。

1.12 自動檢查同回路重復線號并批量重命名

線束圖紙?jiān)O(shè)計完成后，由軟件提取圖紙線號信息，自動檢查圖紙內存在的同回路重復線號，單擊【批改線號】可實現對多頭線的批量重命名，取代原人工修改重復線號的工作方式，避免修改后的線號再次重復，如下圖所示。

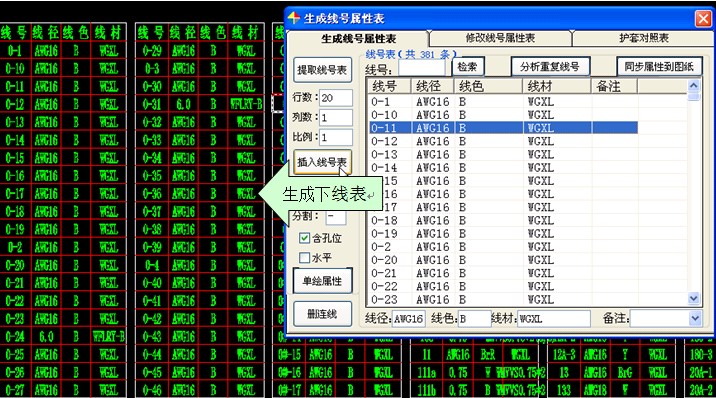

1.13一鍵生成線號表屬性表

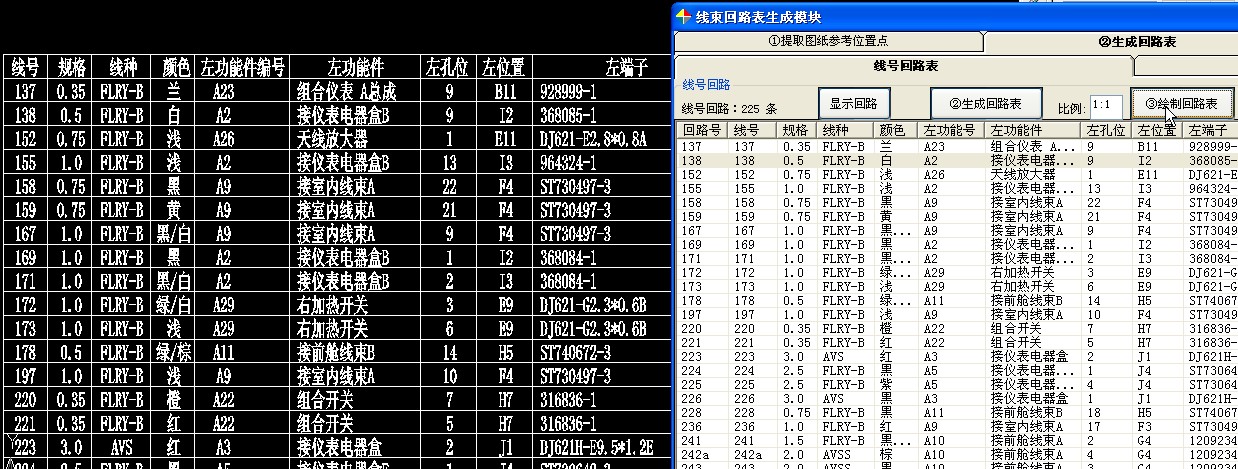

軟件可自動提取線束圖紙內各線號及其屬性信息并生成線號屬性表，確保線號表和圖紙內線號的一致性，如下圖所示。

另外軟件提供自動檢查圖紙內線號電器屬性不一致情況，避免前后矛盾，提前發現問題，解決問題，確保圖紙正確性。

2、線束CAPP模塊（實現線束工藝的快速分解）

2.1快速報價模塊

軟件能夠快速對主機廠提供圖紙進行軟件可識別化處理，然后提取圖紙信息→分析最優卡點并打卡→自動計算線長→生成分類物料BOM，實現對線束產品你圖紙的快速報價，如下圖所示。

2.2一鍵提取線束圖紙BOM

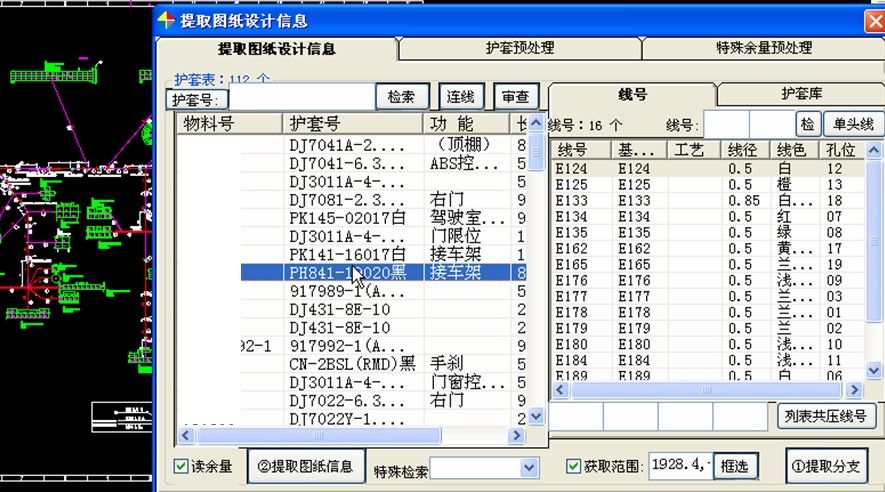

軟件自動提取線束圖紙內護套、線號、卡點、包扎管材、卡扣等設計信息，為后續的生產工藝設計（配置余量、端子、防水等）提供基礎數據，如下圖所示。

?????

同時軟件能夠識別并提取圖紙內的共壓、打卡、接保險、屏蔽線、雙絞線等工藝信息，實現對加長線對插護套等特殊情況進行處理等功能。

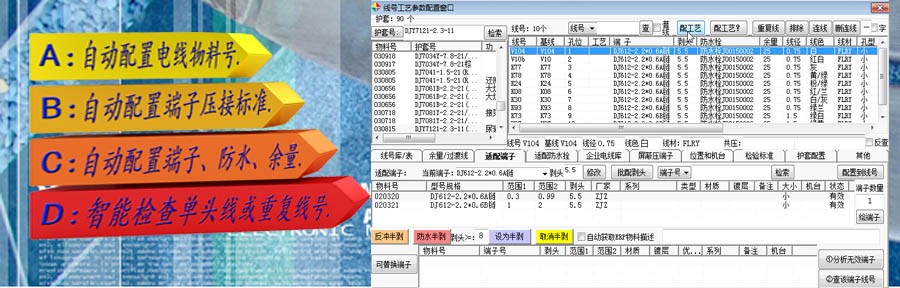

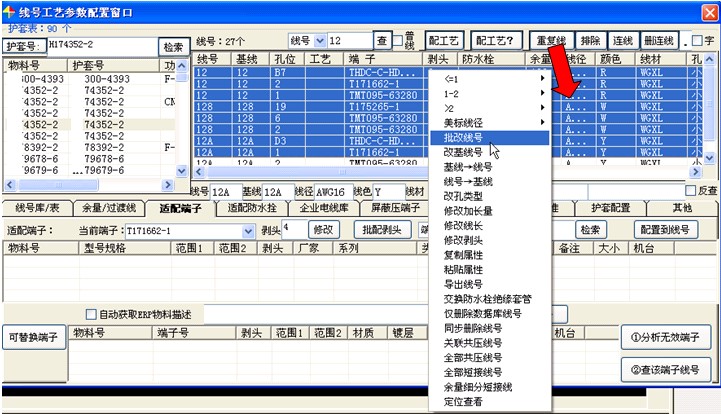

2.3一鍵自動配置線號工藝參數

軟件可實現一鍵自動配置各線號加工余量、適配端子、適配防水栓等工藝技術參數，完全取代原來的人工手動配置工作，配置準確率為100%，如下圖所示。

2.4 提供最優短接點分析功能，實現快速打卡

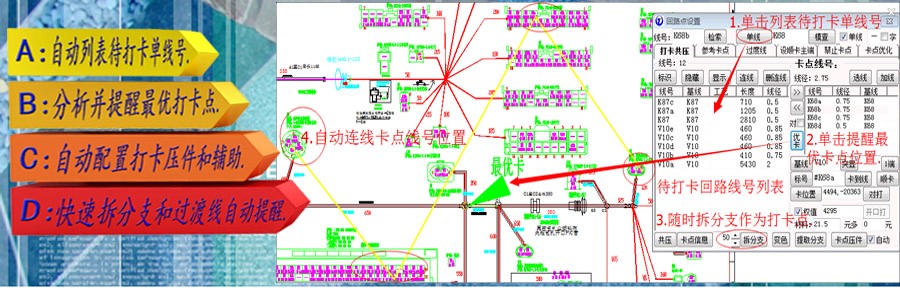

軟件能夠自動檢查圖紙內待設置短接點的“單線號”，實時動態提示待打卡線號在圖紙內的最優短接點，便于用戶快速完成短接點設置，避免單線號的遺漏，如下圖所示。

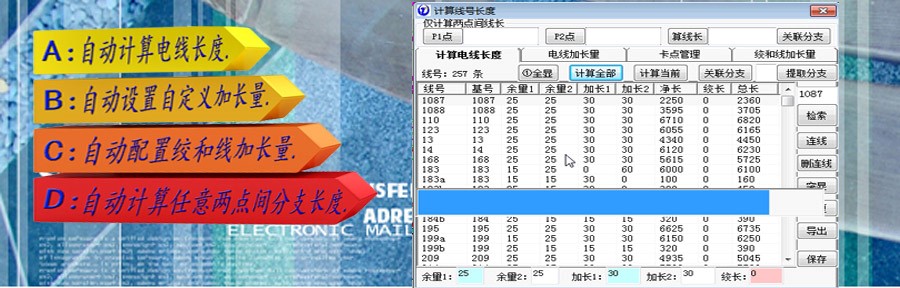

2.5自動計算線長

軟件能夠快速準確計算線束圖紙內各線號工藝長度，準確率為100%，并支持環路計算線長，如下圖所示。

?

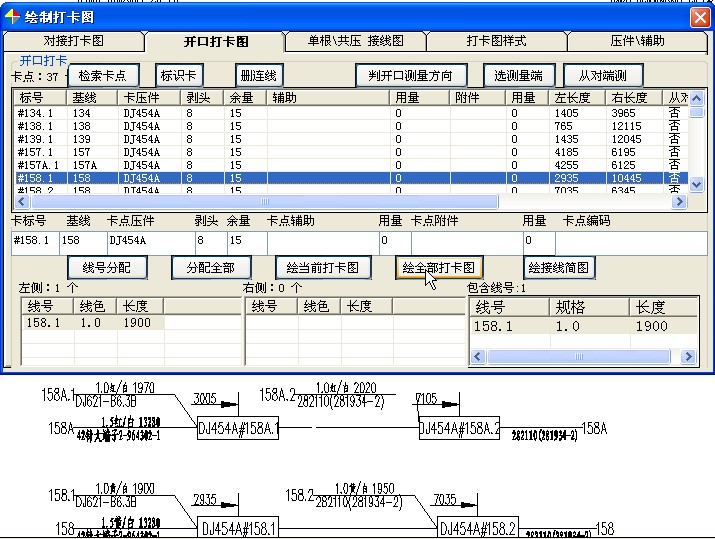

2.6自動繪制工藝短接圖

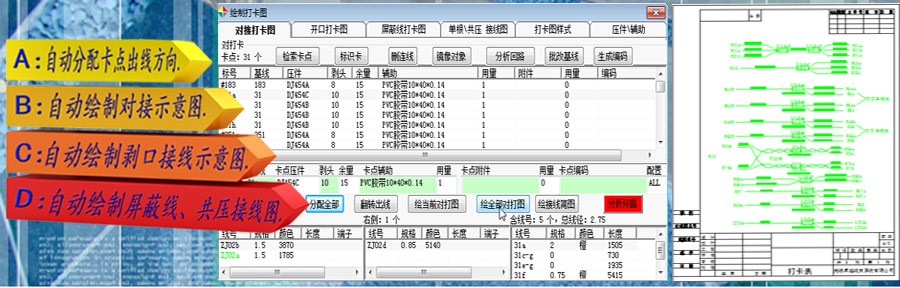

軟件能夠自動分析各卡點左右側線號，自動繪制對打和開口短接圖，取代原來由人工反復分析圖紙各卡點線號走向后手工繪圖的工作，如下圖所示。

因各卡點的出線情況是由軟件自動分析的，所以可徹底避免短接圖繪制錯誤，確保線束質量。

自動分析開口打卡點出線方向及接線簡圖。

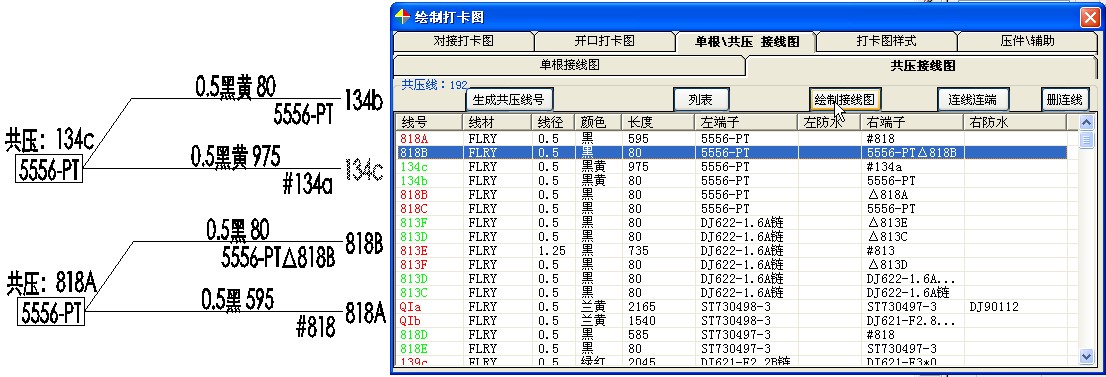

自動分析圖紙內存在的共壓(合壓)線號，一鍵繪制共壓線號的接線簡圖。

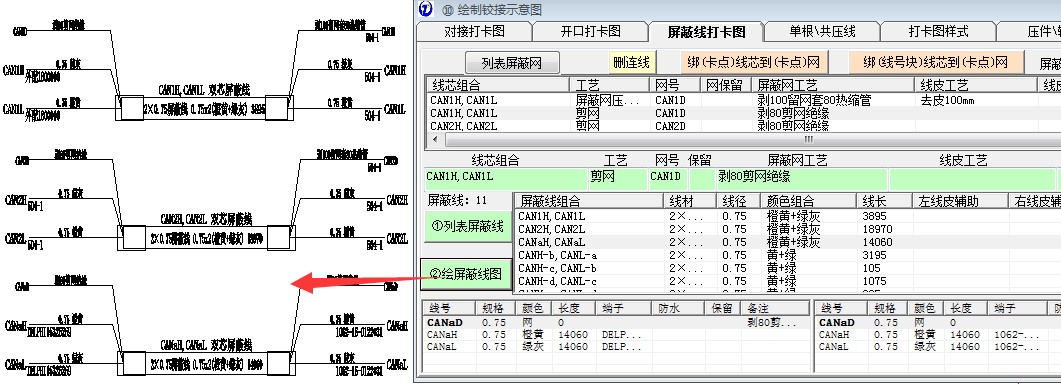

2.7自動繪制屏蔽線工藝圖

軟件能夠自動分析屏蔽線兩端工藝，并繪制標準的屏蔽線工藝操作簡圖，如下圖所示。

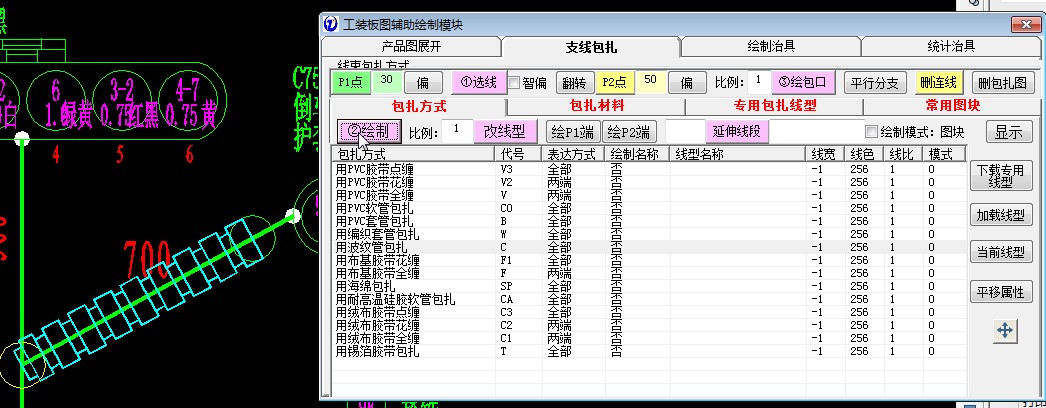

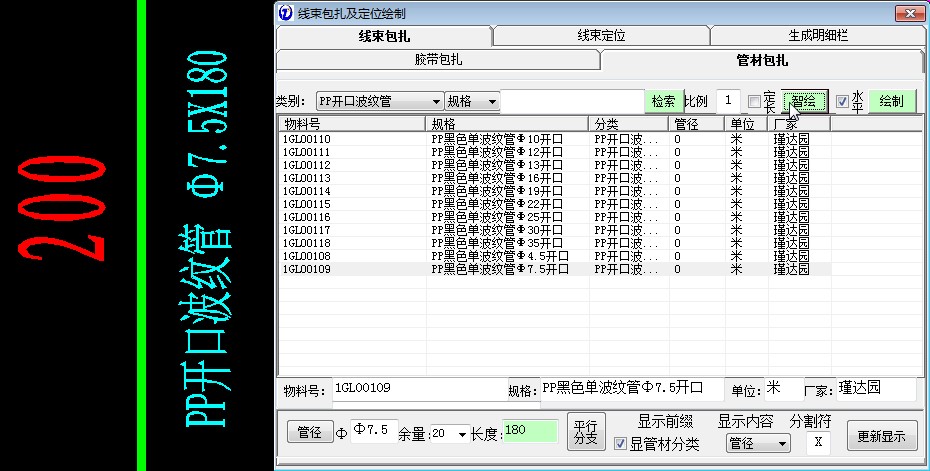

2.8快速繪制包扎材料

軟件能夠分析出經過任意分支線的線號明細及其截面積，通過計算判斷出推薦包扎管材直徑，并快速將包扎材料繪制到圖紙，如下圖所示。

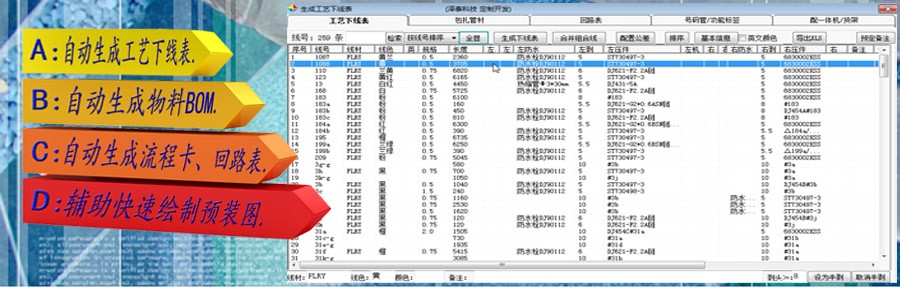

2.9自動生成工藝下線表等工藝表格

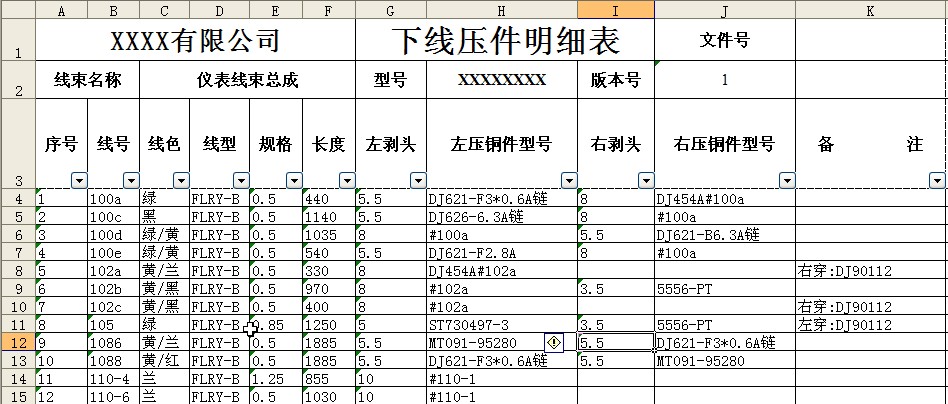

軟件能夠自動匯總護套、配件、附件、下管、輔助、端子、盲栓、標簽等結構BOM信息，通過定制可生成符合企業規范的工藝表格，如下圖所示。

????? 單擊【導出XLS】按鈕可導出符合企業格式要求的工藝下線表。

2.10 一鍵生成工藝流程卡：

軟件可根據生成的工藝下線表一鍵生成工藝流程卡。

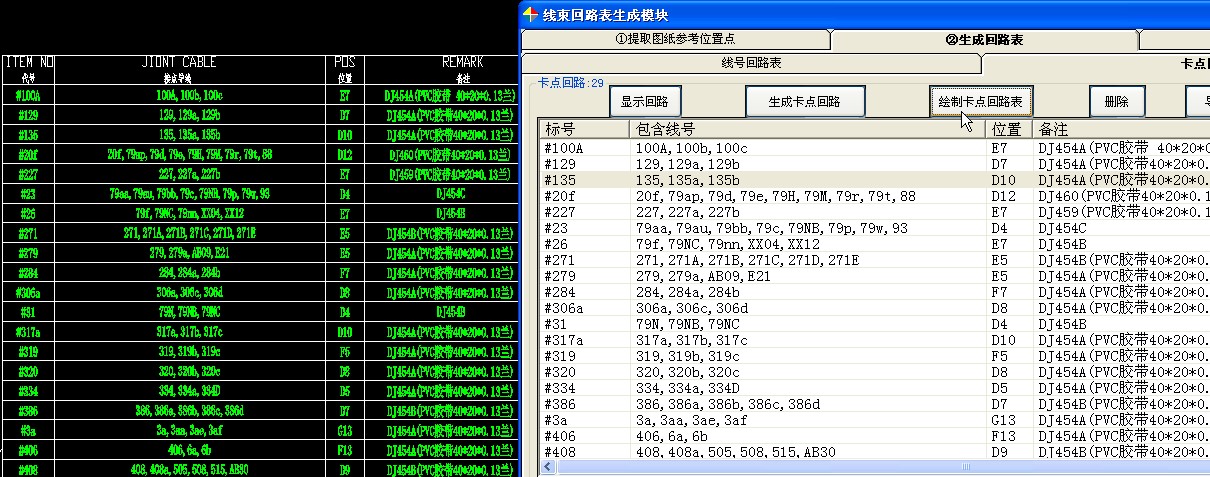

2.11 一鍵生成短接表和卡點信息表

?? 軟件可實現一鍵生成線號屬性表。

?? 軟件可實現一鍵生成卡點信息表。

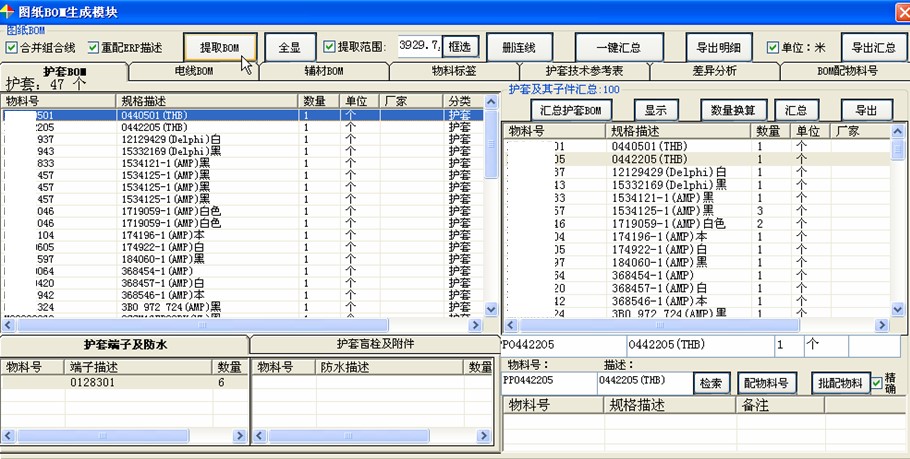

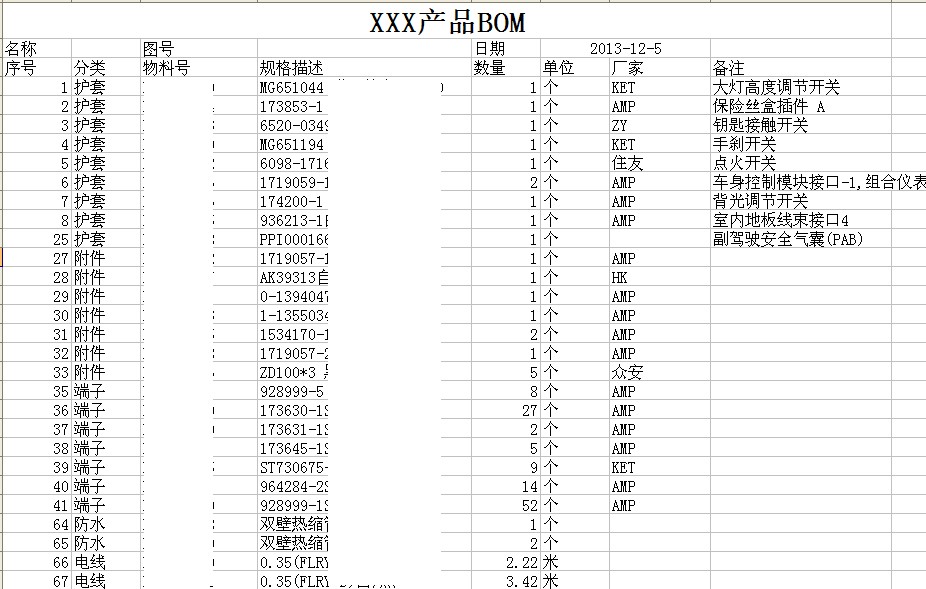

2.12 一鍵生成圖紙BOM及工藝BOM

軟件可實現一鍵提取圖紙?jiān)O(shè)計信息并生成圖紙BOM，也可提取圖紙工藝信息并生成工藝BOM。同時軟件也可生成整套線束的物料標簽、護套技術參考表等工藝生產及質量檢驗所需技術表格。

軟件可實現一鍵繪制物料BOM，導出物料BOM等功能。

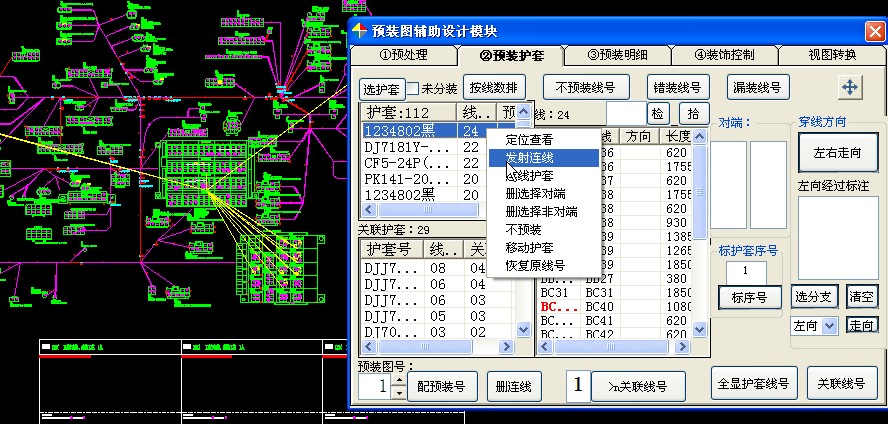

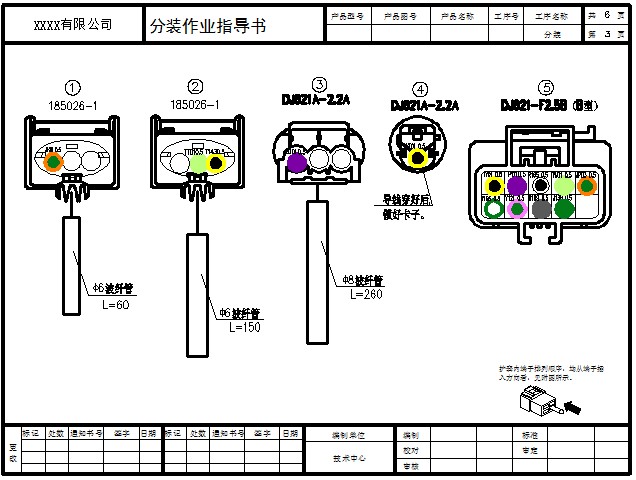

2.13實現預裝圖的輔助繪制

軟件可實現預裝圖的輔助繪制，快速提醒用戶要預裝的護套及其連線關系，輔助用戶快速進行預裝圖的繪制。同時軟件可分析出預裝圖中可能存在的錯誤，如同短接線號預裝在不同工位等。

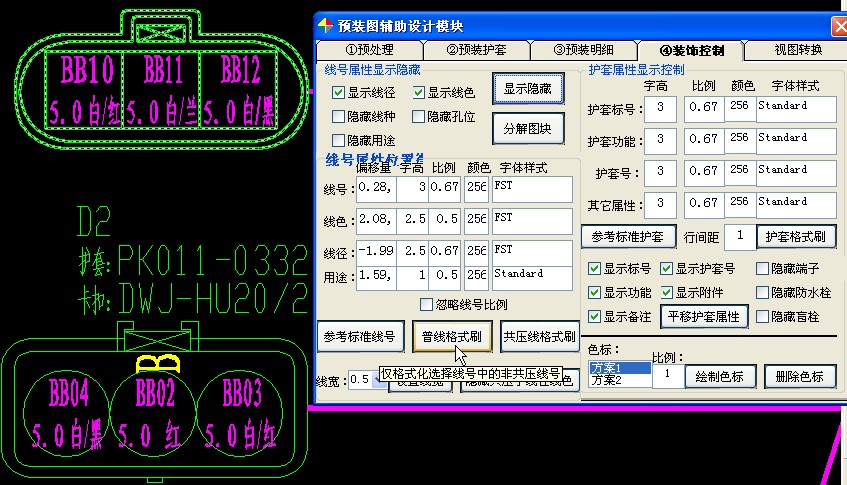

軟件也可實現圖紙的一鍵格式化，如一鍵設置護套屬性或線號、線徑、線色的字體樣式、大小和寬高比例等，確保最終設計產品圖紙的規范性。

軟件也可實現一鍵繪制色標，提取并繪制分裝物料BOM等功能。

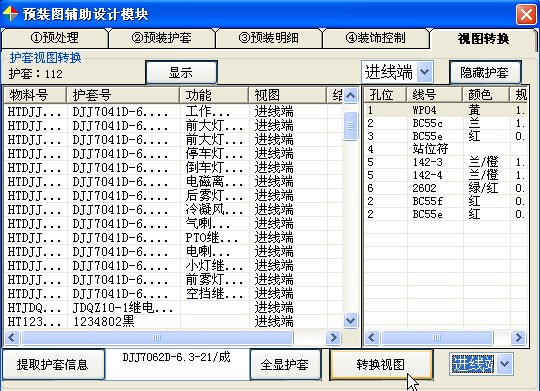

軟件可一鍵完成對整套圖紙護套視圖的轉換，如從出線端視圖轉換為進線端視圖，提高轉換效率，避免轉換錯誤。

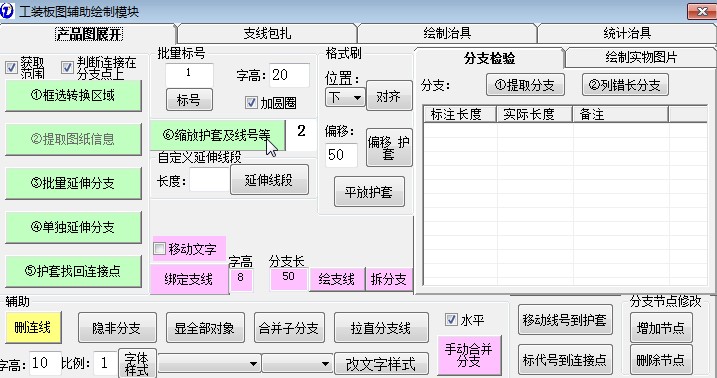

2.14工裝板圖的輔助繪制

軟件可實現工裝版圖的輔助繪制。可實現分支線的一鍵1:1延伸，快速形象化繪制分支包扎圖形等。

2.15 分支關聯線號分析

軟件可實現分析線束圖紙內任意一條分支線的經過線號明細，可用于繪制推算待包扎管材管徑大小，后期分支長度變化后快速計算并更新相關線號長度等。

2.16 新老軟件圖紙差異分析

軟件可實現對新圖紙和老圖紙內容的差異分析，快速分析出不同之處，便于后期的版本升級、工藝審查等工作。

3、后臺管理模塊

通過后臺管理，可對企業護套、功能護套、線號、端子等標準庫的統一管理，能夠快速參數化定義新護套。通過后臺管理，使各客戶端的線束設計和工藝設計基于相同的技術標準，實現線束(工藝)設計信息共享，提高線束工藝規范性和科學性。后臺管理界面如下圖所示。

四、項目實施預期目標：

通過該項目在公司的應用，構建適合公司具體業務需要的工藝資源信息庫，實現對汽車線束的設計到工藝規劃的精準化管理，同時對外展現汽車公司線束設計信息化管理水平，為將來承接線束設計工程項目奠定基礎。

通過構建適合公司的工藝信息數據庫，可進一步提高圖紙?jiān)O(shè)計效率和圖紙規范性，避免錯誤，降低線束工藝設計難度，保證配置線束工藝參數的正確性和準確率?；谲浖峁┑闹悄芊治鲎顑?yōu)短接點等功能，可最大限度的進行工藝優化，節約電線材料，降低成本。

通過該項目的應用，可在線束圖紙?jiān)O(shè)計和工藝設計方面提高工作效率2倍左右，可為公司節約工藝設計人員30%左右，簡化新進人員的業務培訓難度，縮短培訓周期，保證新工程師工藝設計結果的正確性，從容應對技術人員的變動。且由軟件計算生成的相關工藝技術數據準確率為100%。

通過軟件設計的圖紙可從容應對后期的版本升級問題，如分支長度、護套、線號的變更，可由軟件重新進行分析計算，快速生成相關工藝技術表格。

通過該項目的應用，能使線束設計及工藝設計人員從繁重的重復性工作中解脫出來，將更多精力和時間運用在工藝優化和項目創新中。

聯 系 人：陳永輝?? Email:cyongh@163.com

聯系電話: 17737113266、13949361906??? QQ: 932211301? ??鄭州澤泰科技有限公司

實施澤泰汽車線束CAD/CAPP軟件項目優勢

通過實施澤泰線束CAD/CAPP軟件，可為線束制造企業帶來以下優勢：

一、構建本公司的工藝設計技術標準，降低對工程師的依賴度

協助客戶構建適合本公司實際業務需求的標準工藝數據庫，為客戶圖紙的規范化轉換和工藝結果提供統一標準，實現軟件自動適配壓著端子、剝皮長度、防水栓及盲堵型號及加工余量等，實現公司各類工藝設計標準的數據共享。

通過將接插件配置信息和老工程師積累的工藝經驗數字化到工藝資源庫，形成一套屬于公司的工藝設計技術標準（軟資產），縮短新員工培訓周期，同時降低對老工藝工程師的技術依賴程度。

二、確保圖紙規范化和正確性

基于線束工藝資源庫轉換客戶圖紙，能夠保證轉換后的圖紙格式的統一性和規范化，并保證轉換后圖紙的完整性和正確性，為車間提供一致性的工藝技術文件。

三、優化工藝，降低成本

通過澤泰線束軟件提供快速打卡和最優卡點分析等功能，可最大程度上優化各組鉸接點的設定位置，節約電線材料，從而達到降低成本之目的。

四、精確計算裁線長度，避免錯誤

通過軟件自動設定線號相對于護套出線口的加工余量，并自動計算電線經過分支凈長度，進而計算出電線實際裁線長度。也可根據實際情況由軟件另外增加一定的加長量，確保最終裁線長度的準確性，避免錯誤。

五、規范工藝結果，提高效率

通過軟件自動生成適合公司個性化需求的格式統一并且規范的工藝裁線表、材料明細表、鉸接示意圖、屏蔽線示意圖、導通回路檢測表等一整套工藝指導文件，替代原來的手動輸入排版工作，軟件具有一鍵生成分裝圖，快速生成1:1工裝板圖等功能模塊，可明顯提高線束圖紙分解工作效率。

六、便于圖紙版本升級后的快速處理

針對軟件完成的圖紙后期的版本升級，可直接在圖紙上進行相應修改，然后由軟件重新分析、計算并生成一套新的工藝技術文件，大大提高改版圖紙的工藝處理效率。同時軟件還具有CHS圖紙識別、項目文件管理、ERP接口、原理圖設計、多配置圖紙管理等功能。

澤泰線束CAD/CAPP軟件針對整車廠的優勢

????? 澤泰線束CAD模塊可應用在汽車整車廠或研究院使用，可實現汽車線束裝配圖紙的模塊化和參數化快速設計，通過基礎信息（如:接插件庫）的統一管理和資源共享，達到規范化設計圖紙，統一設計風格，同時避免電線截面積超出所在接插件允許范圍、單頭線號、線號兩端電器屬性不一致等設計問題。

一、規范化線束圖紙

所有設計工程師基于統一管理的標準設計資源庫設計圖紙，可保證繪制線束圖紙中接插件圖形、孔位、功能描述、自帶件描述、適配端子、防水栓、盲堵描述規范統一，確保線束圖紙的規范化和一致性。

二、模塊化、參數化設計

通過澤泰軟件提供的模塊化、參數化圖紙?jiān)O(shè)計功能，可根據原理圖快速繪制線束裝配圖紙，基于統一管理的護套預定線號表、對端配套護套、常用功能庫、線號功能屬性表等快速繪制線束圖紙。

三、避免電線截面積超出接插件允許范圍

通過軟件智能判斷，實時提醒電線截面積是否超出接插件允許范圍（超出范圍時將沒有合適端子與其適配，影響產品質量），避免常規設計隱患。

四、避免單頭線號、批量重命名同回路子線號

圖紙?jiān)O(shè)計完成后，通過軟件分析圖紙中可能存在的單頭線號并標識到圖紙上，避免單頭線號問題。同時軟件可批量重命名相同回路的重復線號，避免再次重復。

五、避免電線兩端截面積、顏色不一致

通過軟件智能分析線號兩端可能存在的電器屬性不一致情況，避免常規設計錯誤。同時也可以分析出與公司標準線號庫中的線徑、線色存在差異的線號。

六、分析對插模塊及其對應孔位線號匹配性

通過軟件準確分析不同線束圖紙中護套及其對插件的匹配性，同時能夠分析出各對應孔位內線號是否匹配性。

七、客供物資護套接口管理及快速繪制

便捷管理可供物資對應護套型號及孔位定義，并快速準確繪制到線束圖紙。

八、一鍵生成設計BOM

圖紙?jiān)O(shè)計完成后，可一鍵生成整套圖紙的材料明細表，便于成本核算，管控供應商產品報價。
