CATIA汽車線束布線演示

來源：?作者：線束世界-Jimmy?2021-05-08 17:21

CATIA布線是現在國內汽車廠和設計公司普遍應用的一種布線方式，其特點是：方便、簡單、快捷；主要目的是：得到線束在空間走向和尺寸。優點：使線束在整車中布置的更合理，尺寸準確，更縮短了開發周期。

CATIA布線的主要步驟：

1. 在Electrical ?Part ?Design模塊中給機械屬性的零件附加電器屬性。

2. 在“庫編輯”模塊中把定義好電器屬性的零件如：連接器、扎帶、橡膠件等作出庫文件。

3. 在線束裝配模塊Electrical?Harness Assembly中進行電氣零件放置。

4. 在線束裝配模塊Electrical Harness Assembly中進行元件的連線。

5. 在線束裝配模塊Electrical Harness Assembly中給線束增加保護覆蓋物。

一. 電氣零件設計（Electrical ?Part? Design）

1.1定義連接器

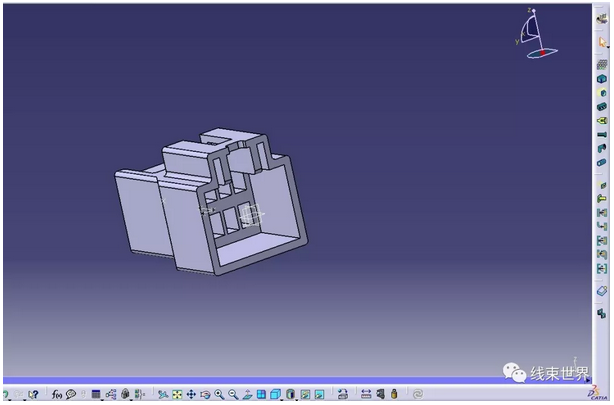

把作好的連接器放入到如圖1所示的Electrical? PartDesign 環境中

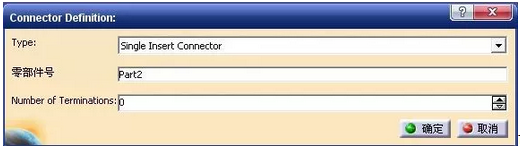

然后選中零件并點擊出現如圖2的對話框

可以在零部件號中輸入連接器的型號如：DJ7015-6.3-21在Number of Terminations中輸入連接器的針腳樹（孔位數），點擊“確定”就給此連接器加上了電器屬性。

加完電氣屬性后就可以給零件增加電氣連接點,這需要在做完連接器的機械零件后用

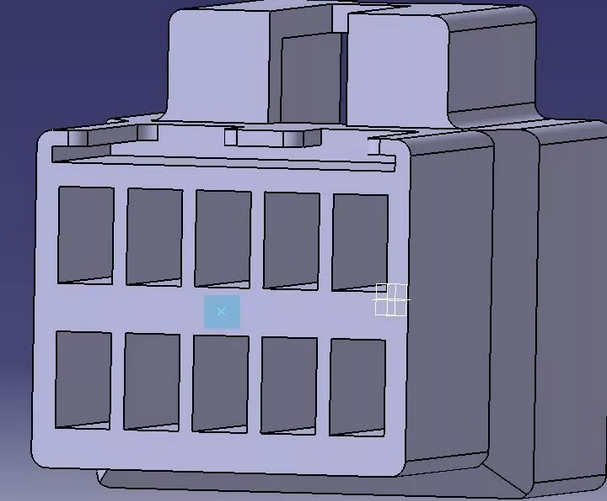

工具在零件尾部進線端中心處做進如圖3的虛擬點

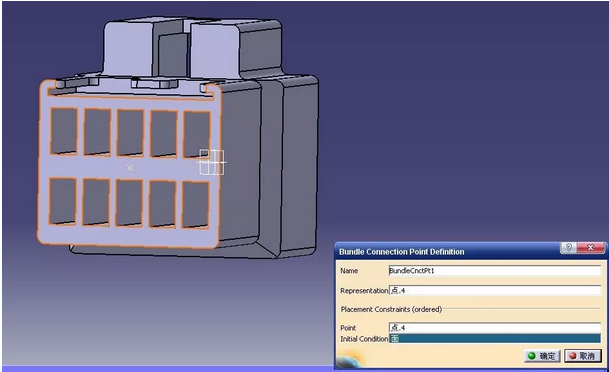

作完點之后選擇中連接器點擊給護套增加線束段的連接點并進入到該命令對話框如圖4所示

在Representation中選擇圖3中的點，Point也選則圖3中的點，InitialCondition選擇圖4中成高亮的面（連接器尾部的端面）。

1.2定義扎帶、橡膠等支撐物

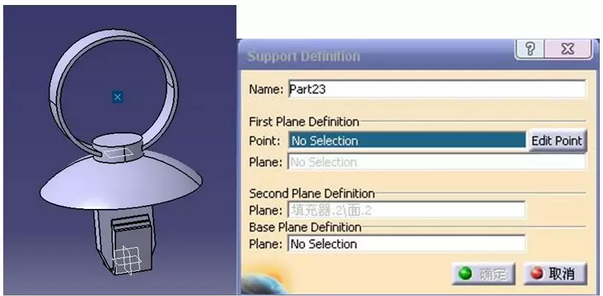

做好扎帶的時候就用作好扎帶任意一個端面的中心點如圖5

進入Electrical?Part? Design中點擊進入該命令對話框如圖5。first plan definition中的point選擇做在扎帶上的點，plan則選擇點所在的扎帶上的平面（扎帶有2個面）。Second plan definition則選擇與第一個面對應的面。

橡膠件的定義和扎帶一樣。（注意要在進線端做虛擬點）。

1.3定義外附保護物

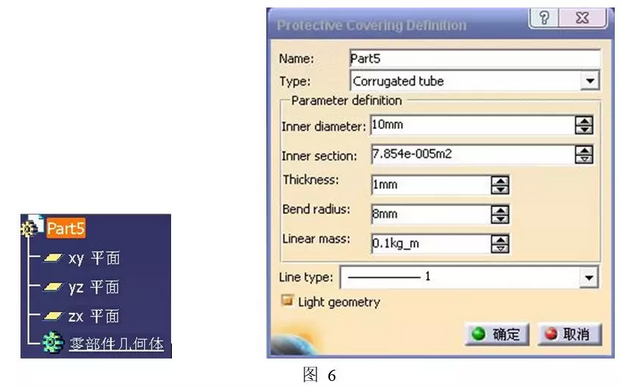

依次打開文件—新建—Part—確定，就新建了一個零件文件。然后進入Electrical? Part?Design 環境中，選中樹結構上的Part5程高亮狀態如圖6，再點擊出現如圖6的對話框

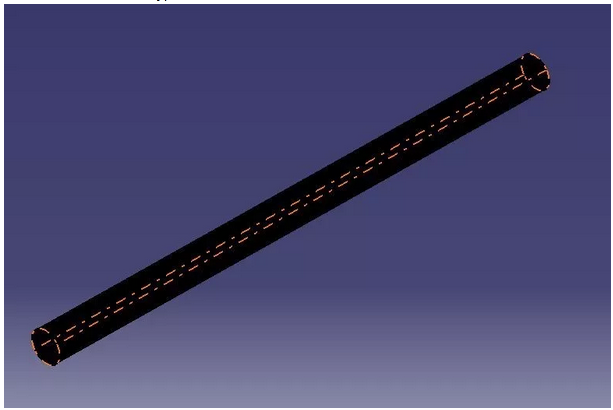

在Type里可以選擇保護物的類型，有管類和膠帶2種可以選用如圖6是管的定義，可以定義inner diameter(內徑)、inner section(內部截面)、thickness(厚度)、bend radius(彎曲半徑)、linear mass(管的密度)、linear type(線的類型)。設定好就會出現如圖7的管的顯示效果。

二、創建電氣零件庫

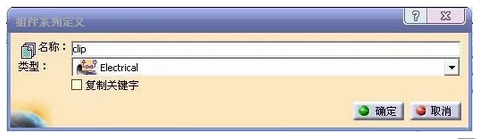

進入到“基礎結構”下面的“庫編輯器”的模塊環境，然后點擊彈出對話框如圖8

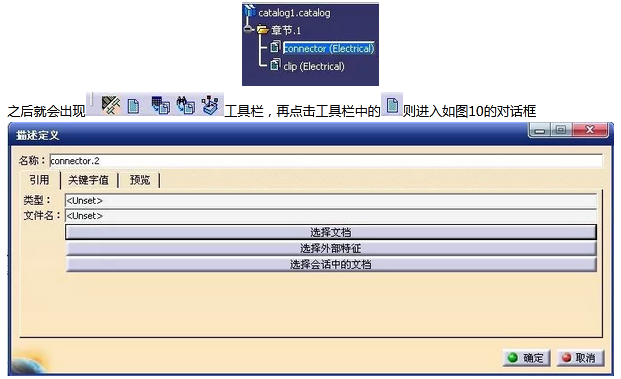

在組件定義中“名稱”可以寫一個系列的名稱如：連接器，支撐組件等；類型可以點后面的下拉選擇。建立好組件之后雙擊旁邊樹如圖9 組件的圖標，使它變成藍底。

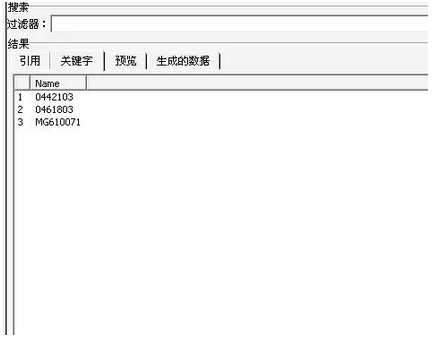

描述的定義（零部件入庫定義）點擊“選擇文檔”找到需要放在“connector組件”下零件的文件“確定“后這個零件就被放在了“connector組件”下。重復上面步驟可以不斷的向組件里面添加常用零件。

往各個組件里面添加完所需的零件后，就可以保存庫并退出。要想刪除組件里的文件如圖11，在組件的目錄里選擇要?jiǎng)h除的零件并點擊鼠標右鍵選擇“除去描述“。

注意：庫是由很多組件構成，而組件則由零件構成。創建不同的組件有利于零件的管理，以便調用零件時方便。

三、在裝配中放置電氣零件

3.1 建立產品

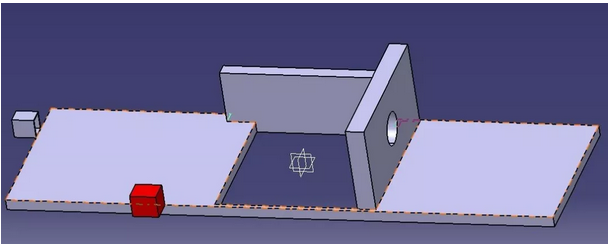

新建一個“product”文檔進入線束裝配模塊Electrical Harness Assembly中，在里面導入作好的環境如圖12

在樹里面新建一個“product”文檔在屬性里改名為“XIANSHU”，同樣在“XIANSHU”下面在件3個產品分別為“HUTAO”、“ZHADAI”、 “product”。如圖13

3.2調出電氣零件

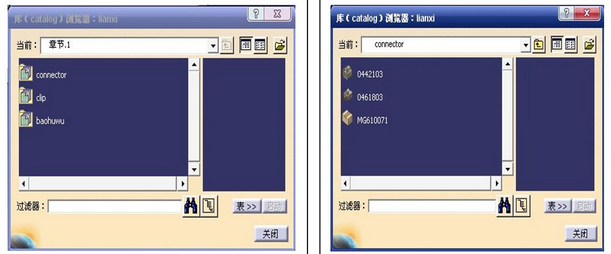

點擊進入Catalog Browser (庫瀏覽器)的對話框如圖14

再點擊對話框里的圖標選擇做好的庫如圖14有”connector” ,“clip” ,“baohu”三個組件.

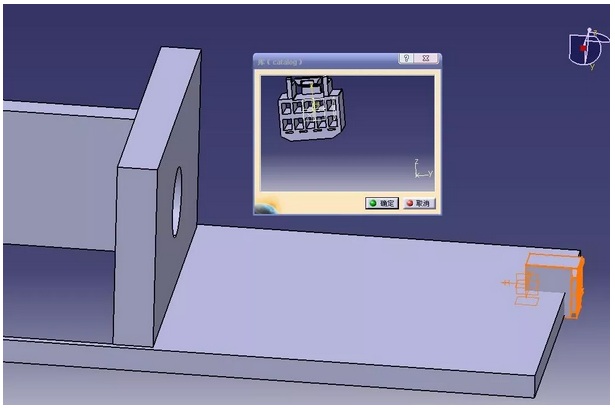

點開“connector”組件就可以看到放置在其中的零件如圖15，雙擊需要放置的零件，就可以隨意的放置零件在空間里的位置，當放到需要的位置時“確定”如圖16

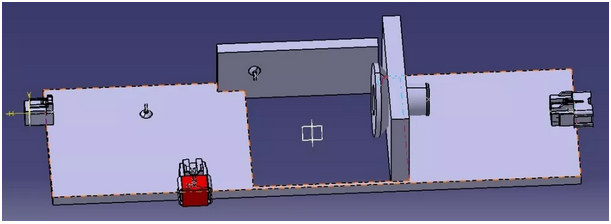

按照上面操作依次把所需要的護套、扎帶等放入到環境中。然后用拖動零件調整好位置，如圖17

3.3如何用坐標拖動

在CATIA中用坐標來拖動物體來進行移動是很普遍的。要激活需要移動的物體如圖18，樹中產品“ZHADAI”現在程藍色表示可以整體移動產品“ZHADAI”； “Part23.1”“Part15””Part23.2”是產品“ZHADAI”的子項（也是最基礎的零件）；要想移動“Part3.1”就要在“ZHADAI”是藍色的狀況下在選中“Part23.1”使坐標變成綠色如圖19，移動時什么程高亮狀態就可以拖動它以這種形式移動。

四、連接電氣元件

進入線束裝配模塊Electrical Harness Assembly中點擊后點擊圖18中樹結構中的“Product5”后就會自動變成。雙擊該樹枝為藍色后，就點擊會出現帶“OK”的對話框點擊“OK”會自動進入布線模塊ElectricalHarness ?Installation。

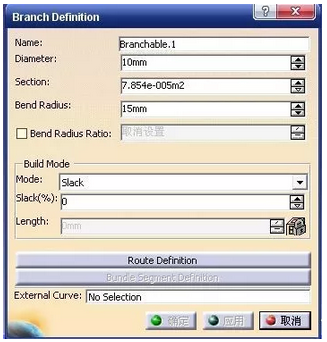

并出現如圖20的Branch Definition（定義分枝）的對話框。

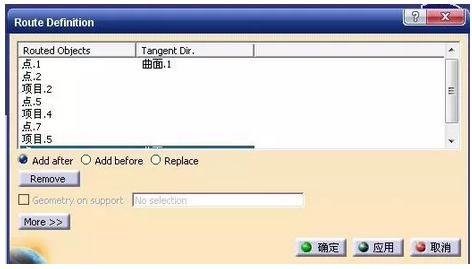

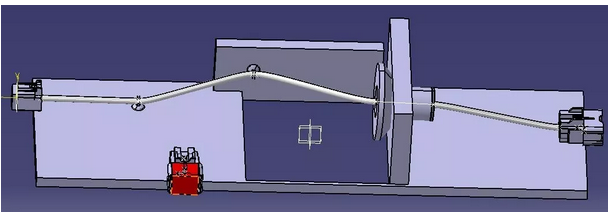

分別定義Name（名字），Diameter（分枝的直徑），Section（線的截面積），Bend ?Radius（曲率范圍），Build Mode（下垂方式）一般選Slack（松弛度）它的大小一般在0--2之間。定義完后就點Route ?Definition（路線定義）會談出對話框如圖21，來讓你定義分枝的路徑。

依次點擊

（在之后增加路徑），Add Before（在之前增加路徑），Replace（替換路徑）這3中方式在修改路徑時可以根據情況來選用

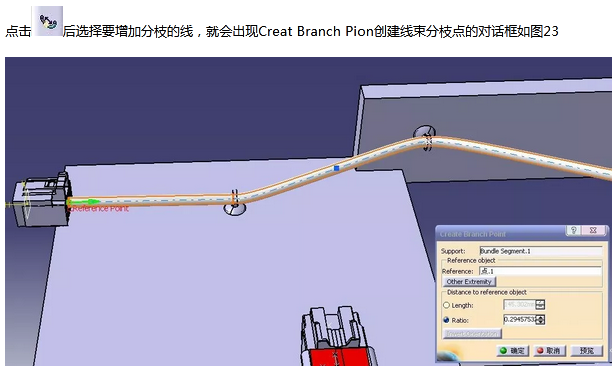

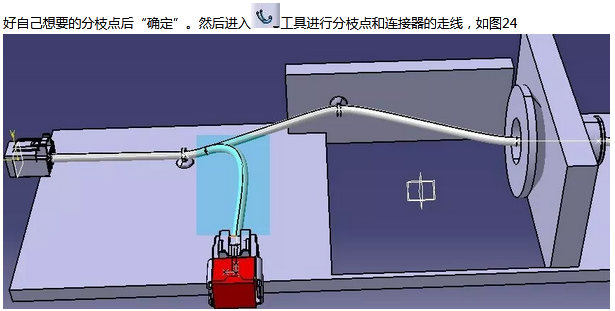

Support（支持的物體）就是所選中的要做分枝的線，Reference Object（參考物體）分枝點是在該參考物的基礎上來定距離的，一般的參考物體就是所選線的兩端點如圖23的參考物就是顯示綠色箭頭的點；Other Extremism （另一個末端）主要是切換選中線的兩末端做參考物；DistanceTo? Reference ?Object（分枝點離基準的距離）有兩種類型可以選擇Length（長度方式）、Ratio（比率方式）；設定好自己想要的分枝點后“確定”。

五、增加保護物

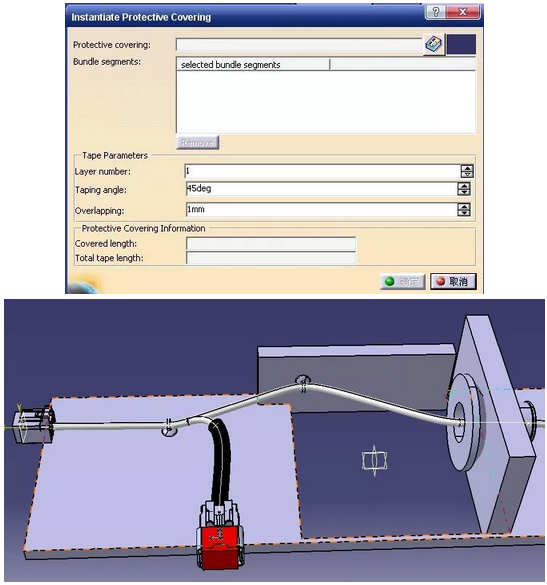

進入線束裝配模塊ElectricalHarness Assembly中點擊進入Instantiate ProtectiveCovering（增加防護物如：波紋管，膠帶等）的對話框，如圖25 然后點擊選中自己想要的保護物體并“確定”就會出現如圖26的效果。
