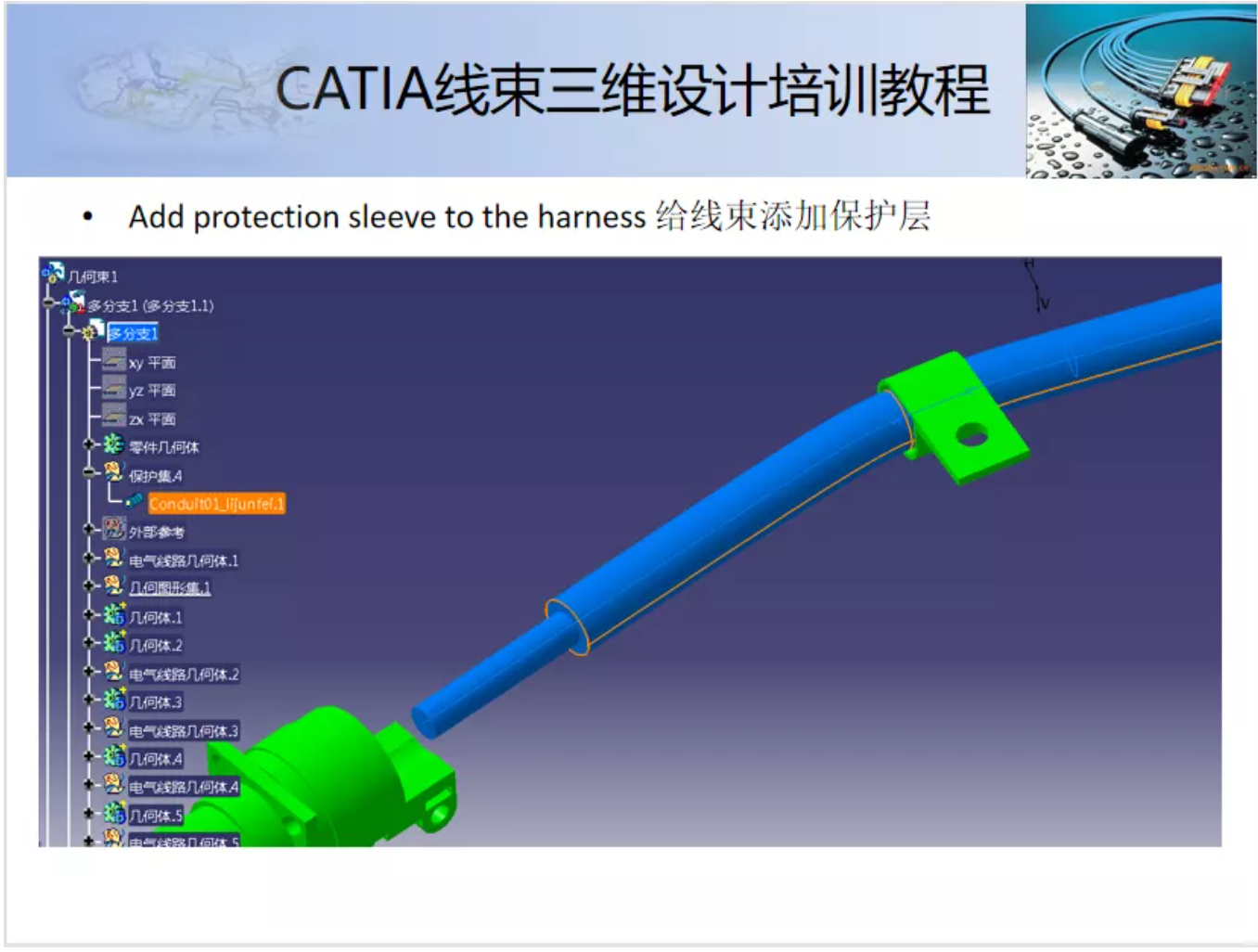

下面介紹了給一段線束添加一段保護材料Sleeve的示例。保護材料的零件號根據環境特點和公司現有產品來選擇，同時也需要考慮到線束的直徑。保護材料的長度，也根據實際需要來確定。

下面介紹了給一段線束添加一段保護材料Sleeve的另外一個示例。

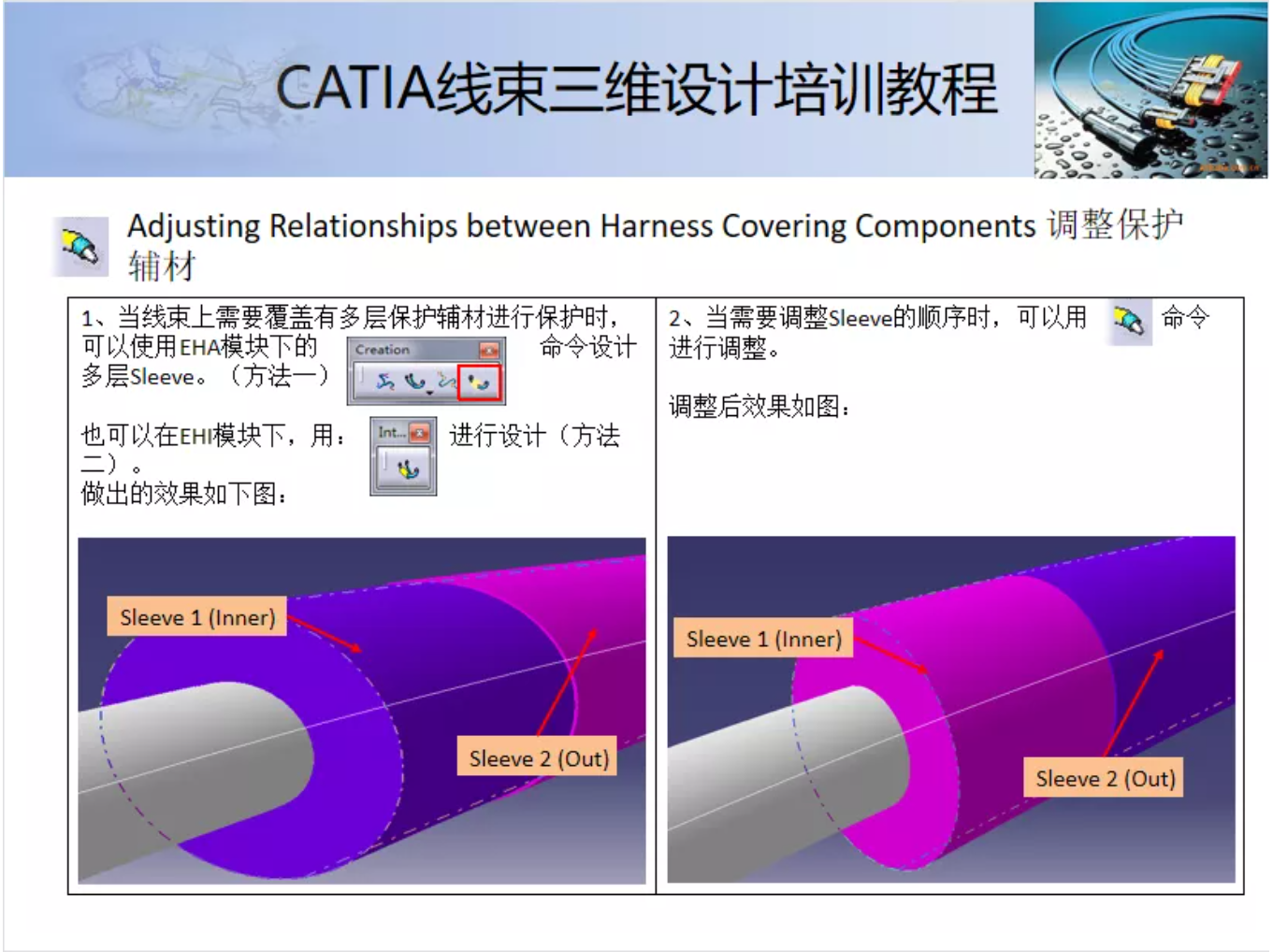

下面介紹了給一段已經添加了兩層保護材料Sleeve的線束，調整其保護材料的順序的操作方法。

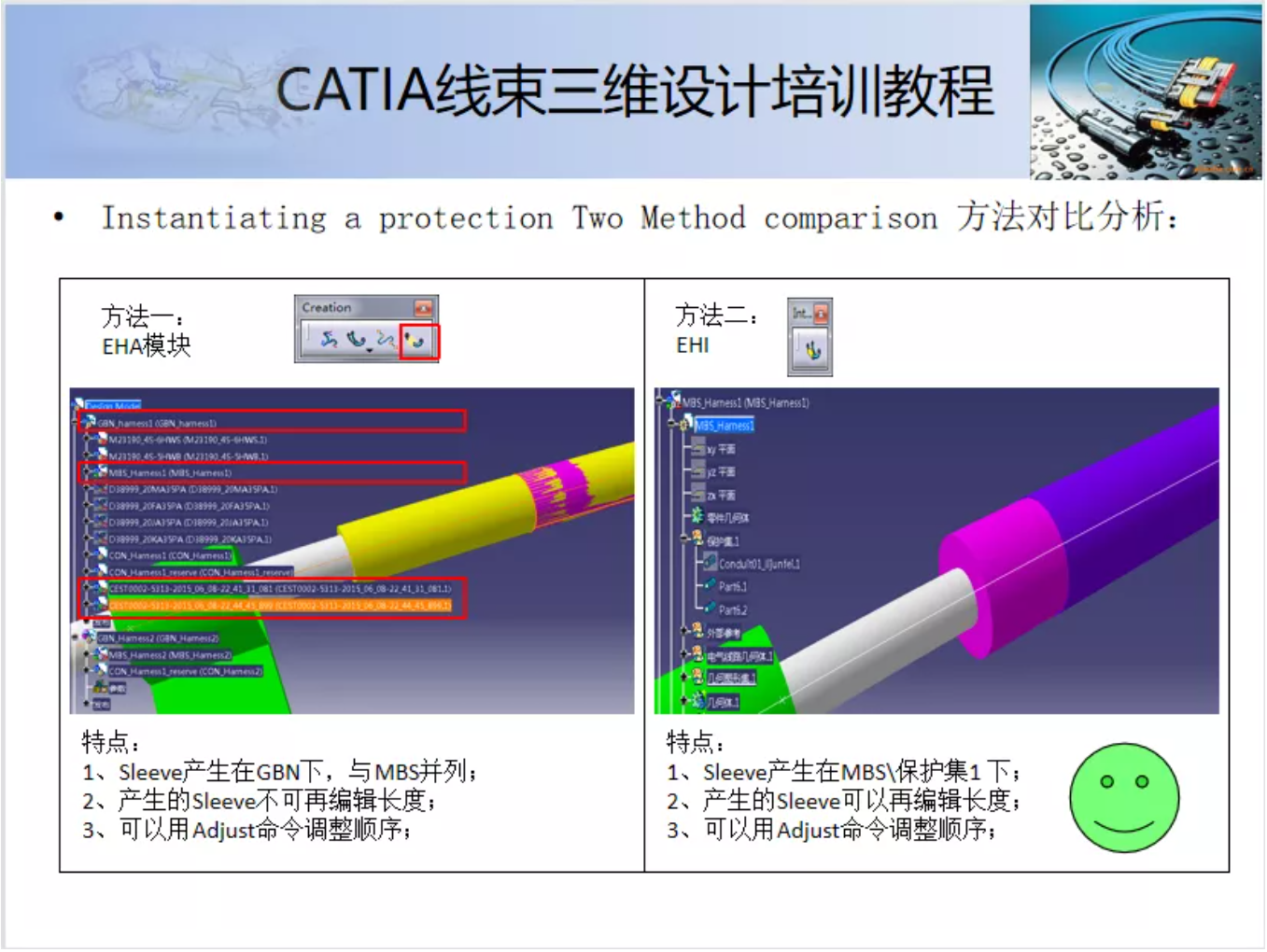

下面介紹了兩種不同的給線束添加sleeve的操作方法。兩種方法既有相同之處，又有不同。其在數模中的效果是相同的，但是在CATIA結構樹中出現的位置是不同的。實際項目過程中，作者建議采用方法二。

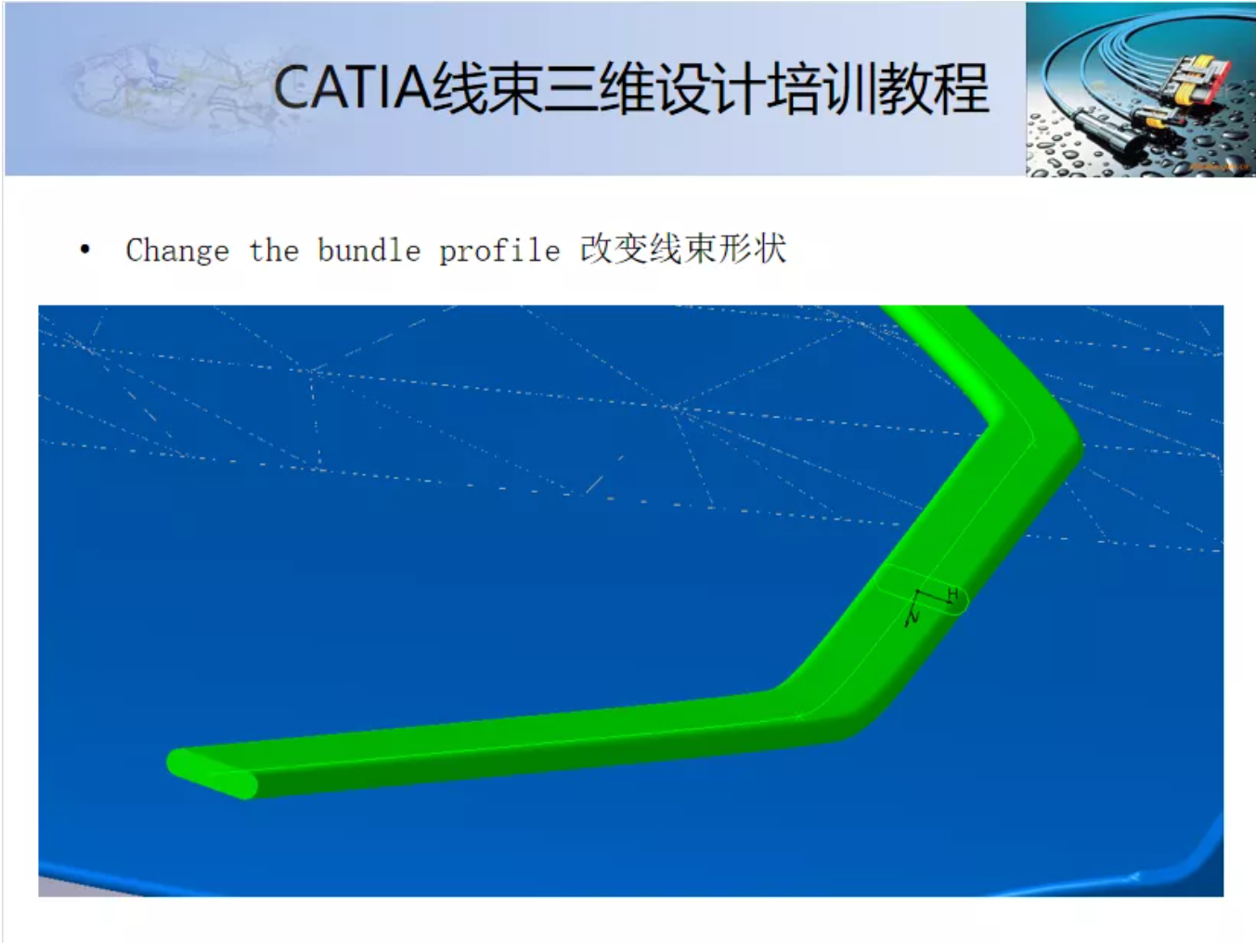

下面介紹了如何給一段線束改變其截面形狀。這是一個不太常用的方法，但是在某些區域或者某些產品中是需要用到的。例如，電腦主機的數據線就是扁平導線。

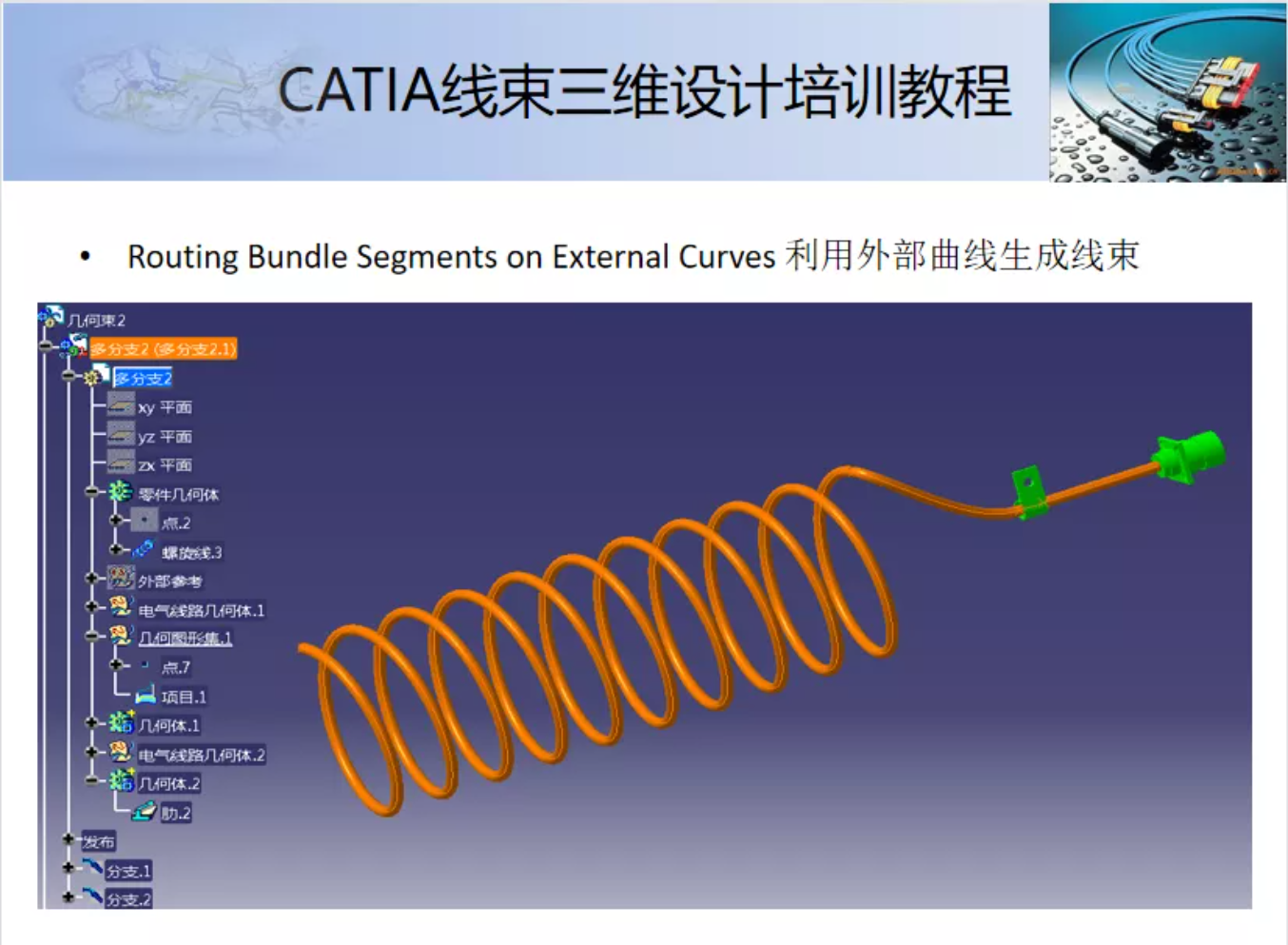

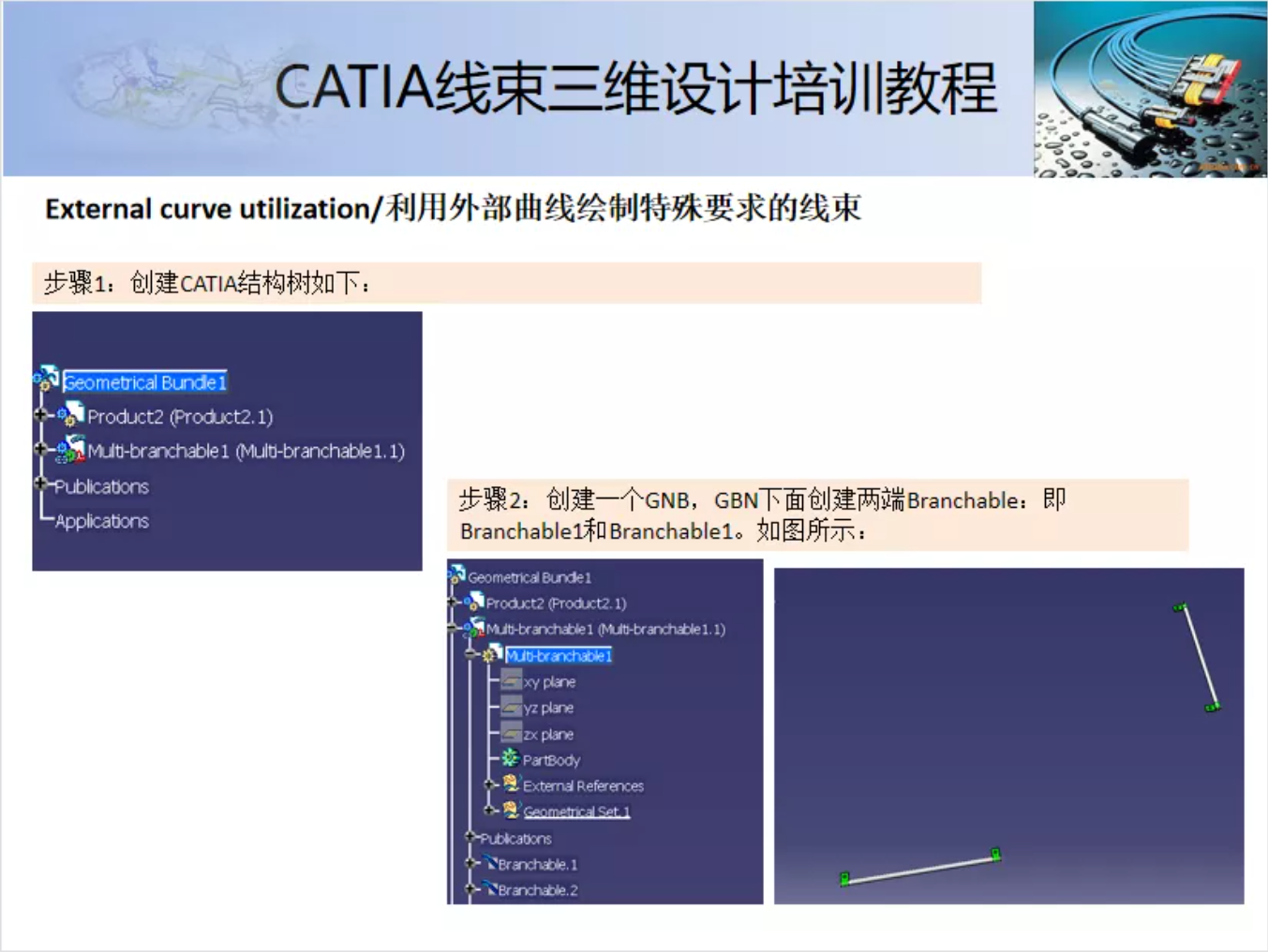

下面介紹了利用外部曲線生成線束的方法。本例中，利用一段螺旋線，生成了一段螺旋線形狀的線束。例如，在某些區域，為了維護的需要，需要給線束設計一段維護環，那么采用這種方法就是一個不錯的選擇。

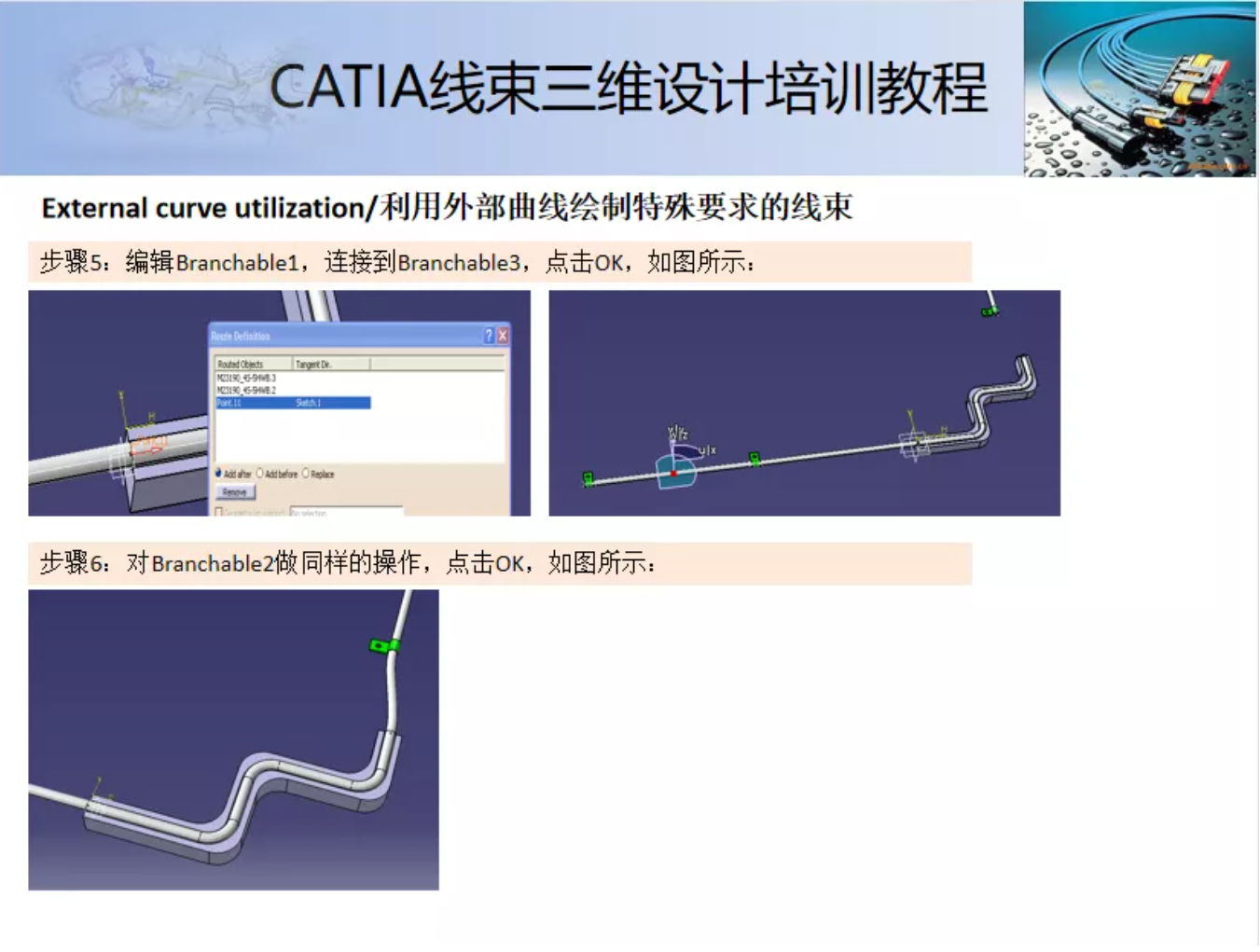

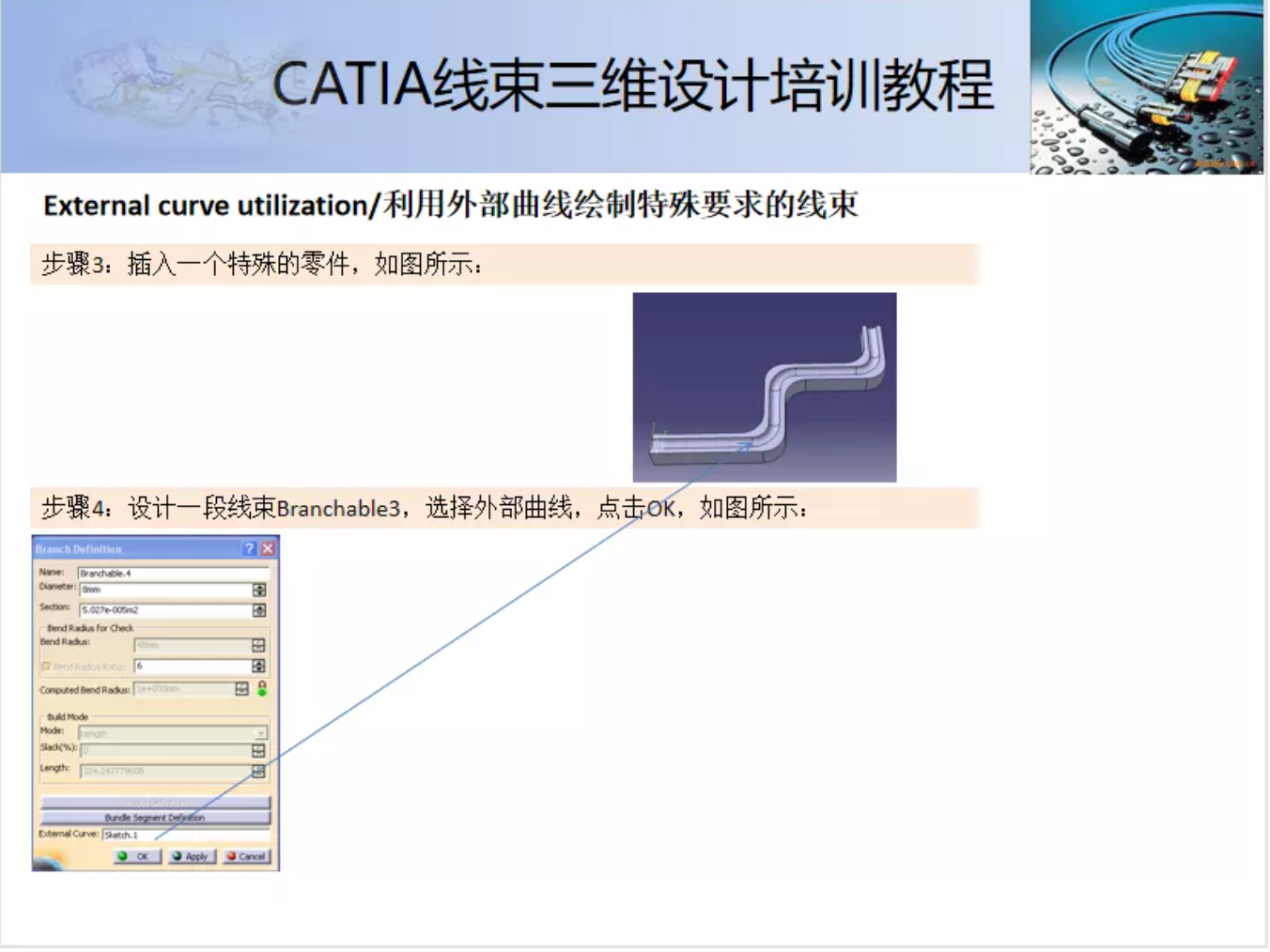

下面介紹了利用外部曲線生成線束的方法。本例中，利用一段曲線線，生成了一段任意形狀的線束。例如，在某些區域，為了安裝的需要，設計了一段形狀不規則的走線槽，需要讓線束沿著走線槽敷設，那么采用這種方法就是一個不錯的選擇。

步驟1：先畫兩段走線槽外部的兩段線束。

步驟2：再畫一段走線槽內部的線束。

步驟3：將三段線束連接起來。

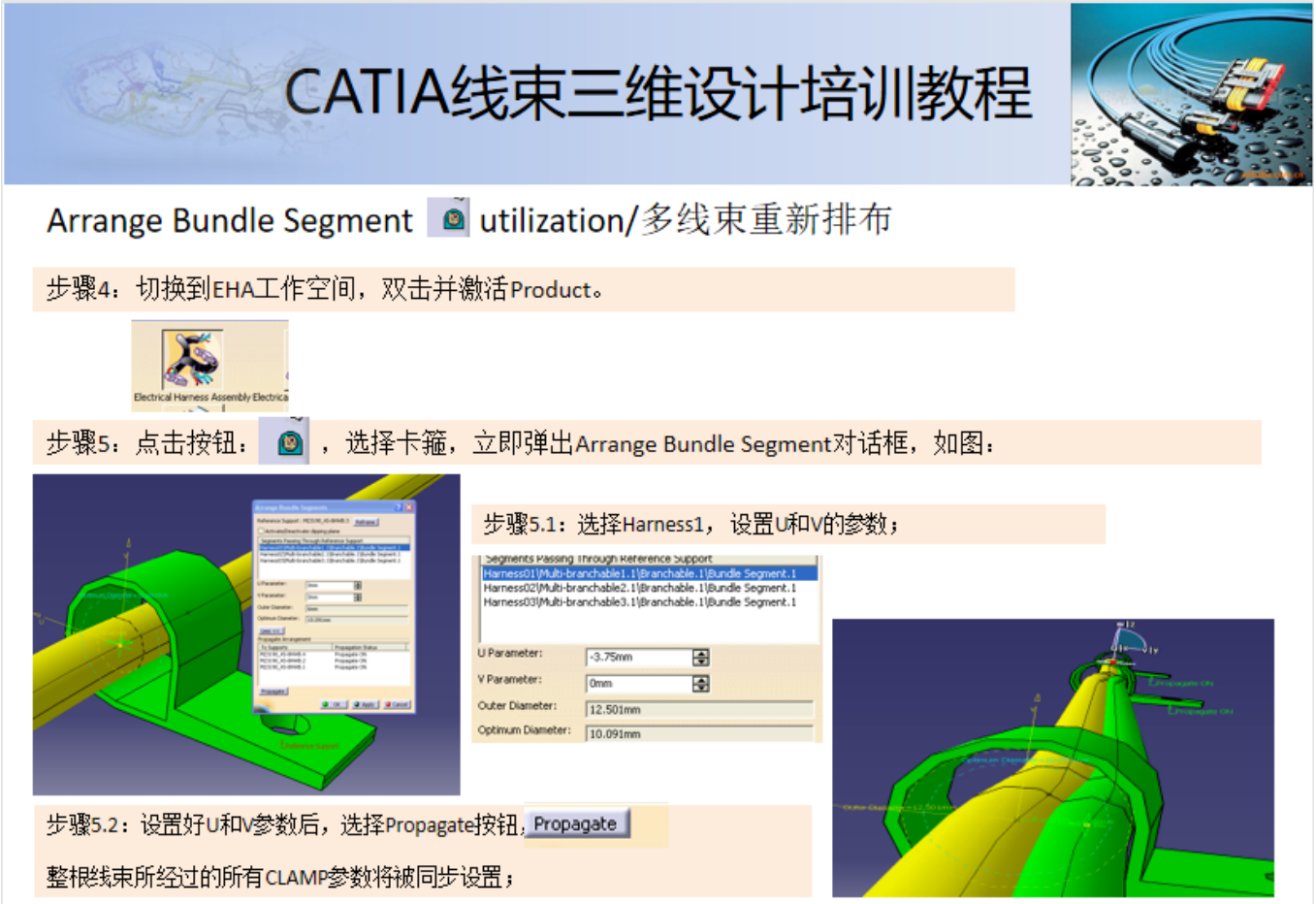

下面介紹了利用Arrange Bundle Segment的一種方法，本例中，利用Utilization命令，將一段線束從其通過的卡箍中重新排布，達到一個比較真實的設計效果。

例如，在某些區域，卡箍中的多根線束直徑較大，為了準確模擬線束的敷設效果，那么采用這種方法就是一個不錯的選擇。

步驟1：畫三根線束，按敷設路徑依次通過多個卡箍。

步驟2：使用Utilization命令，針對第一根線束，調整其在第一個卡箍中的相對位置，并傳遞給其余所有卡箍。

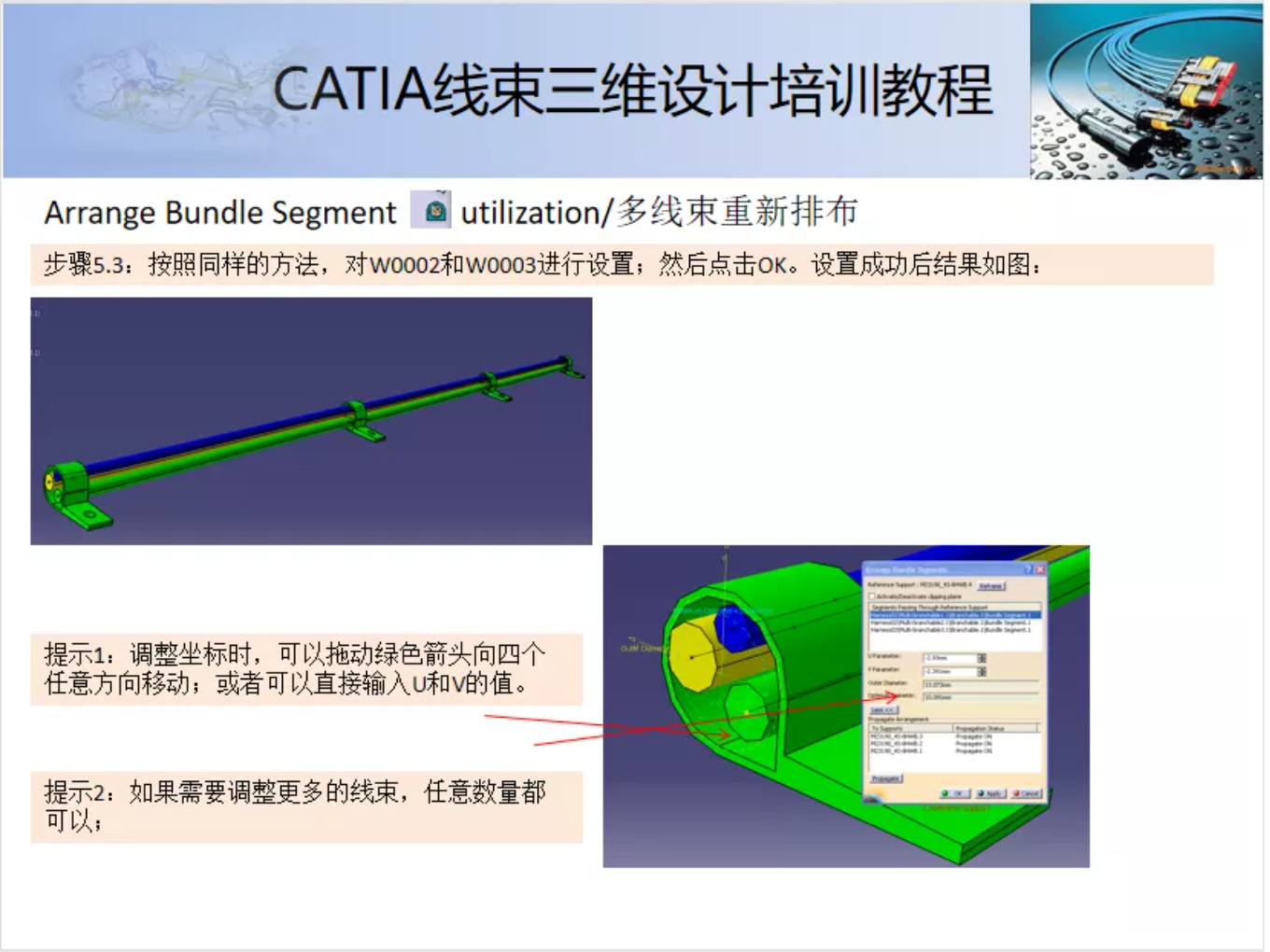

步驟3：使用Utilization命令，針對其余幾根線束，調整其在第一個卡箍中的相對位置，并傳遞給其余所有卡箍。

下面介紹了一種方法，使得同一個電氣零件中，可以同時穿過兩根或者多根線束。

這個方法的前提是需要將使用的電氣零件進行電氣化設置。

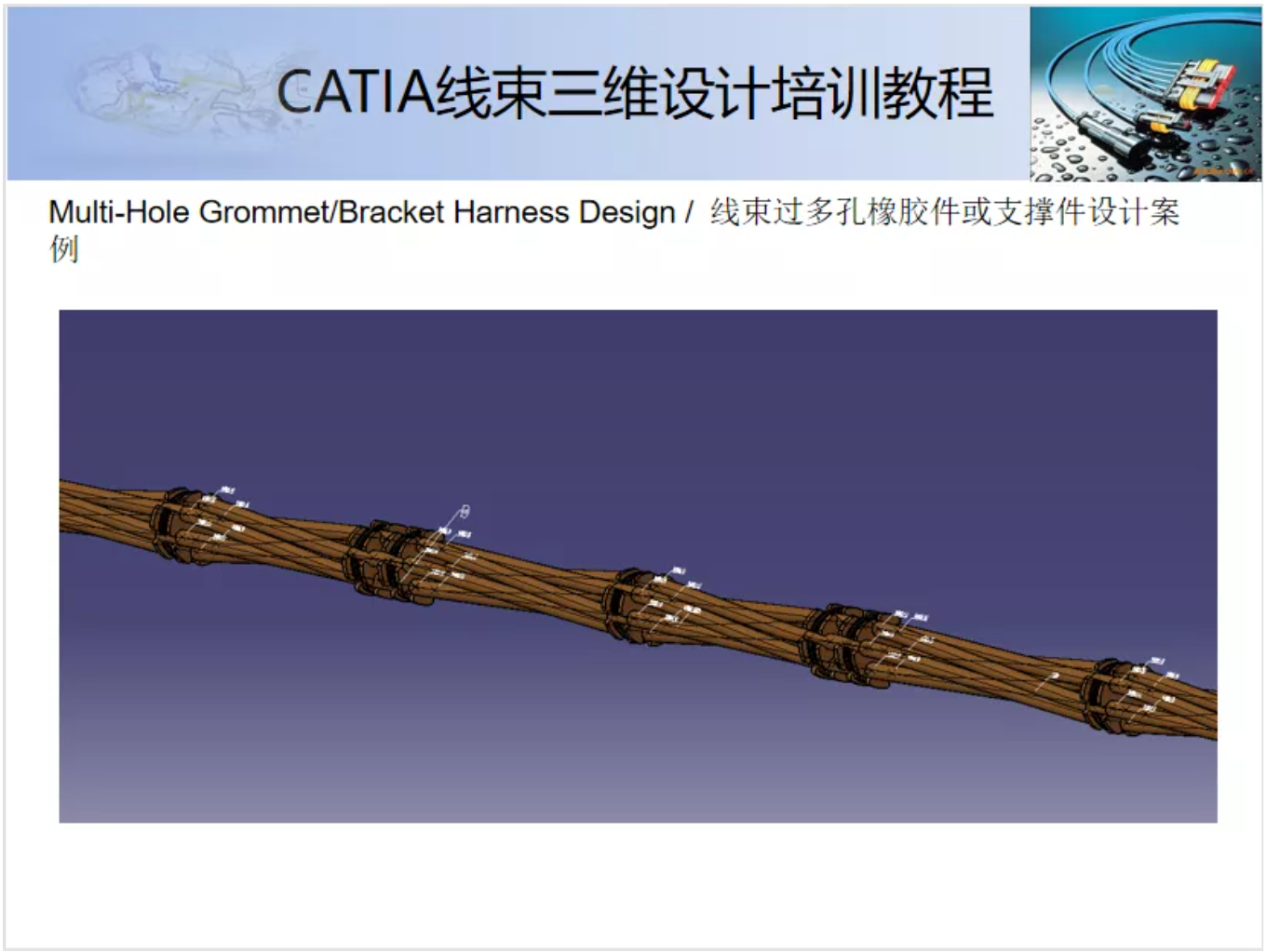

繼承了上面的方法，下面介紹了一個設計案例，同一個電氣零件中，可以同時穿過6根線束。而且呈旋轉狀輻射。

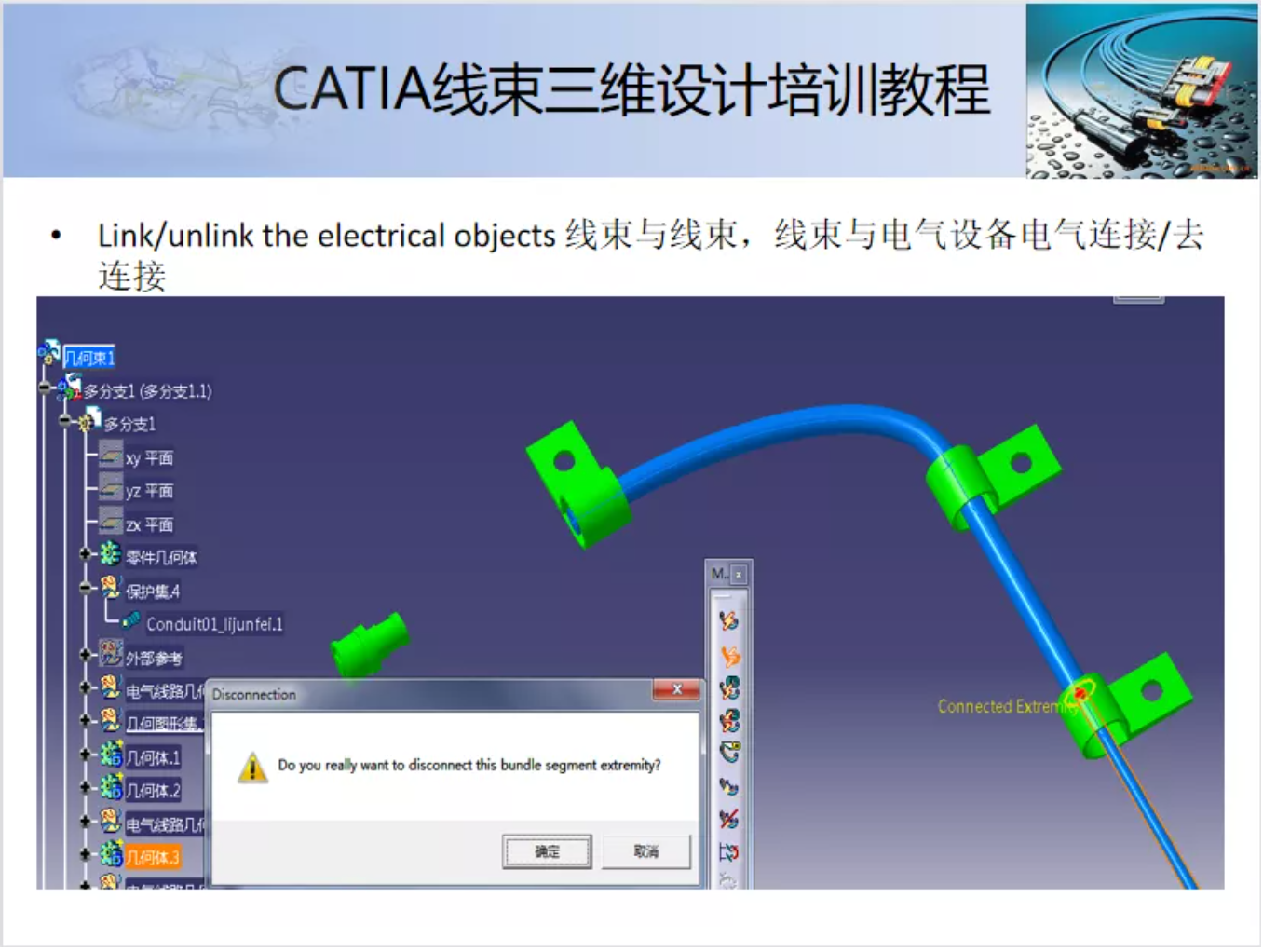

下面介紹了線束與線束、線束與電氣設備連接/移除連接的一個示例。

線束與電氣設備連接示例。

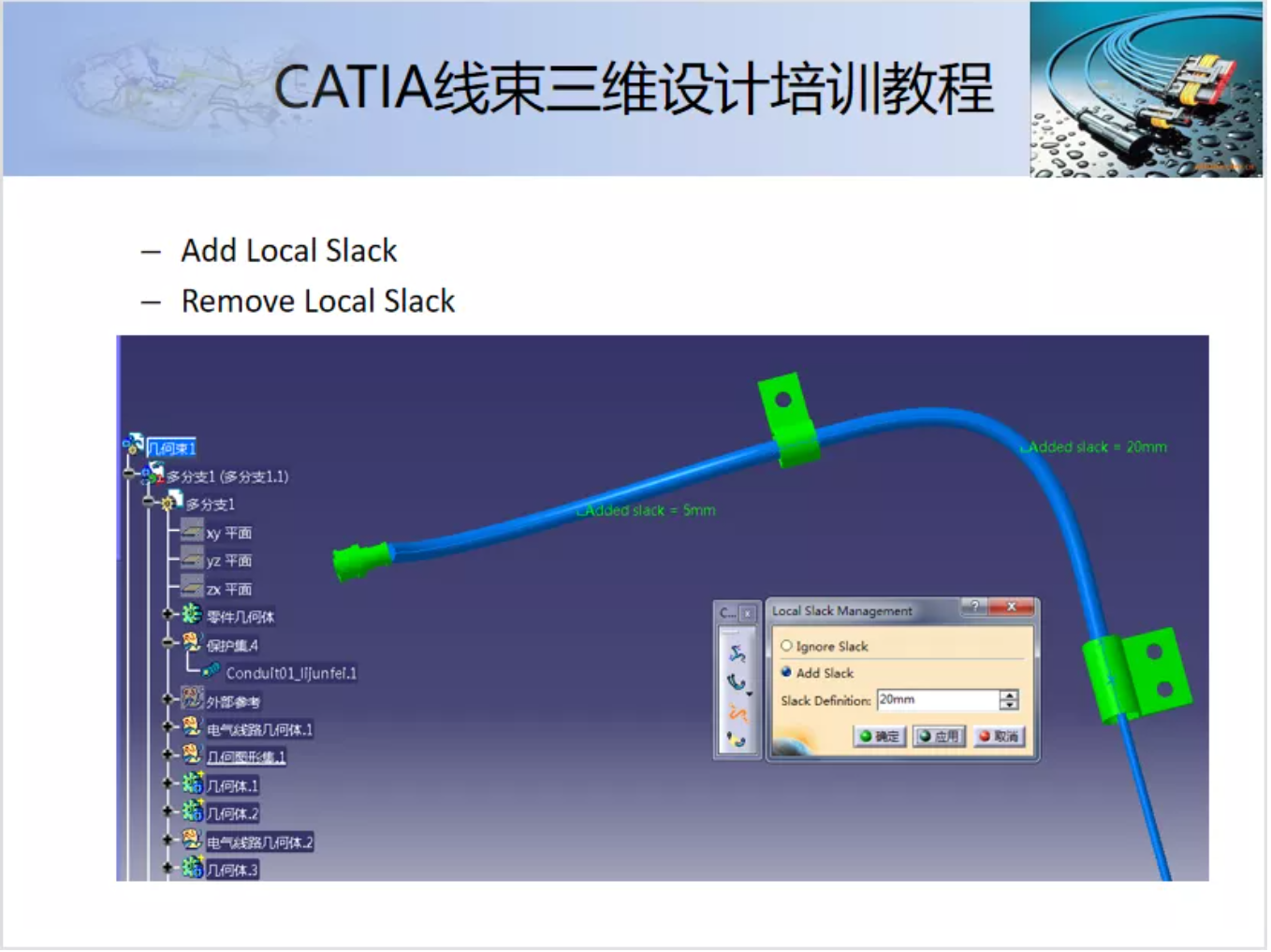

下面介紹了如何給線束添加或者移除local slack余量。

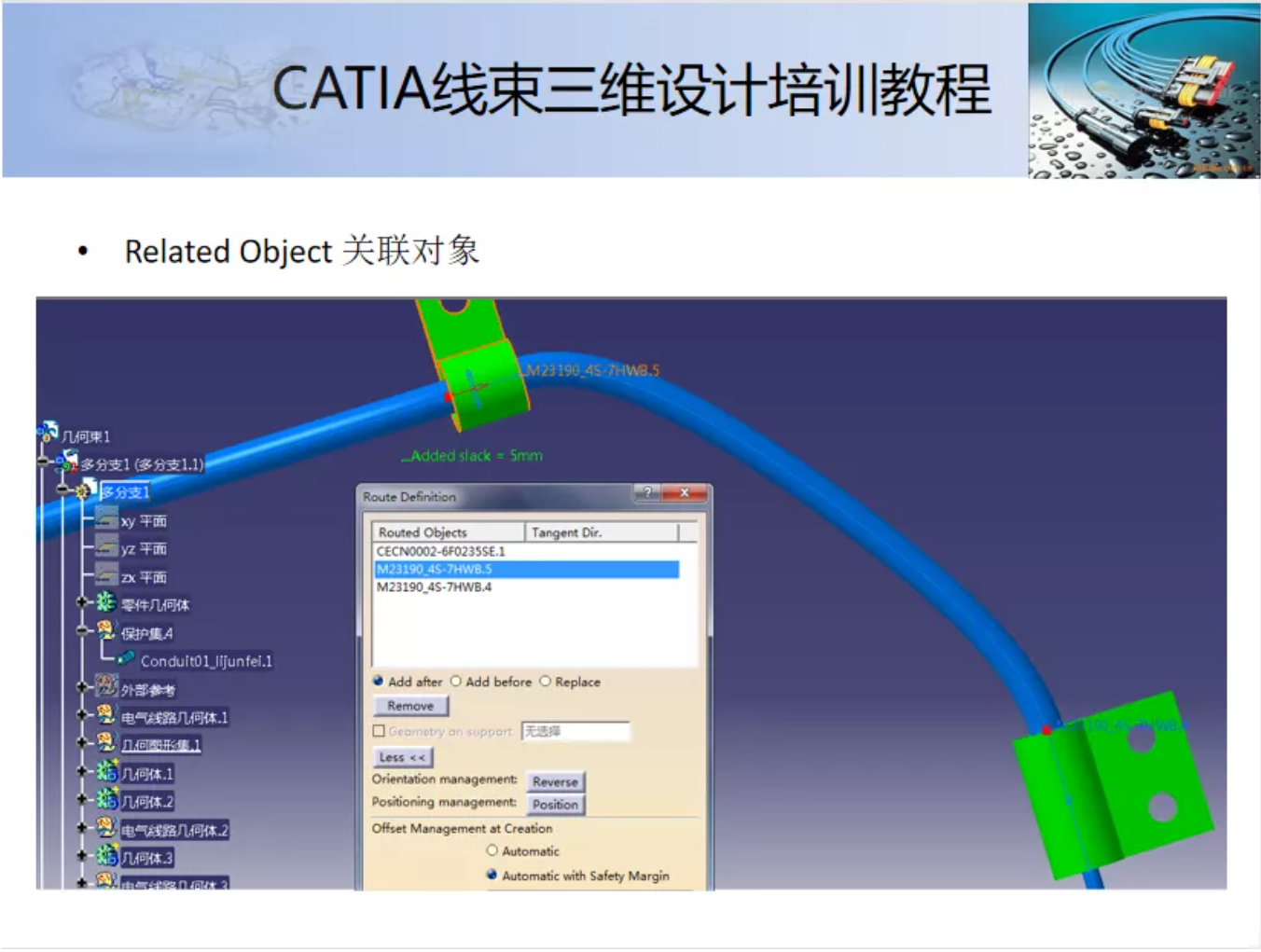

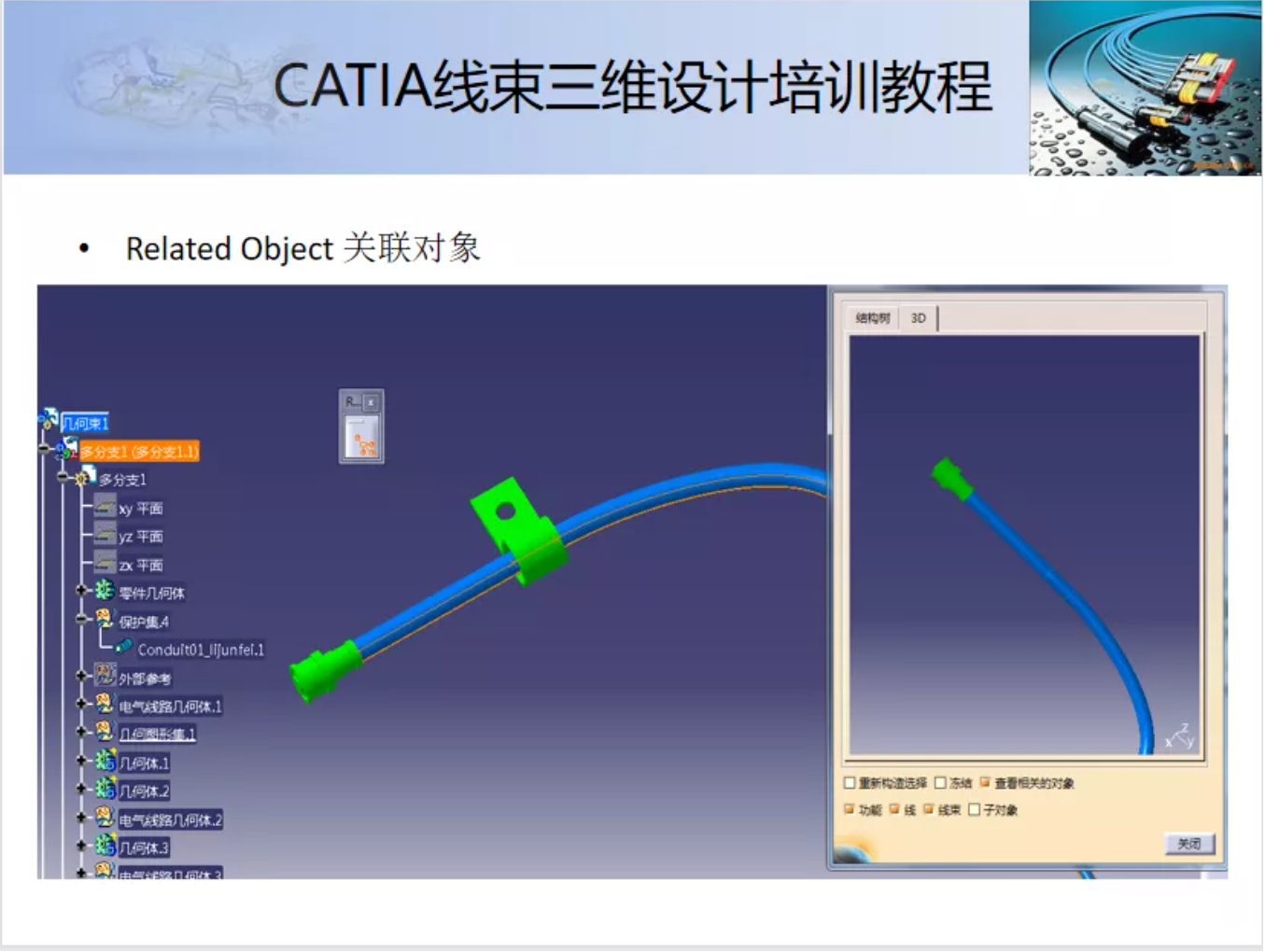

下面介紹了如何給線束添加或者移除卡箍支撐。

下面介紹了如何給線束刪除無用點。

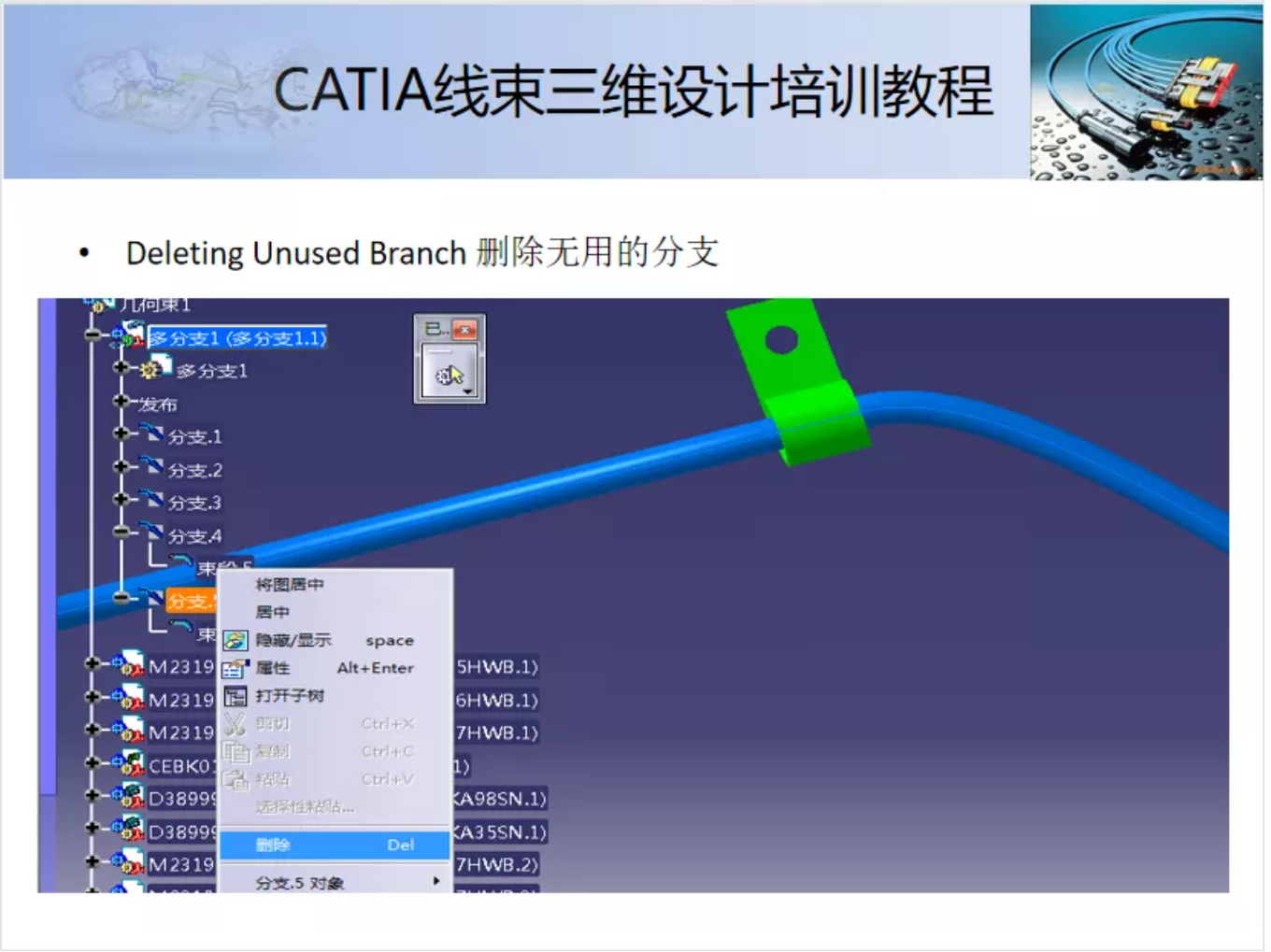

下面介紹了如何刪除無用分支。

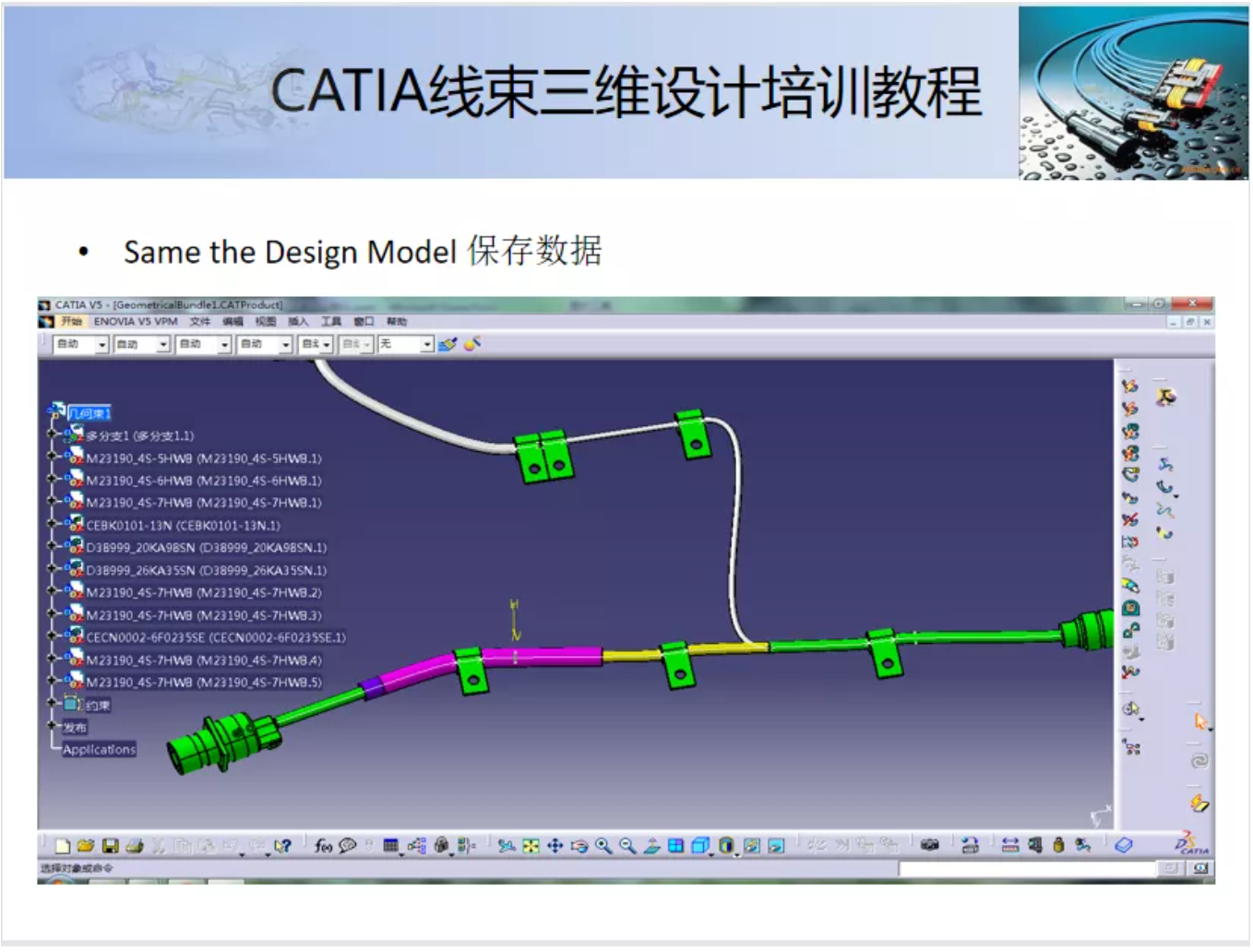

下面介紹了線束數模的保存方法。

首次保存，一定要使用Save management命令進行保存。

保存過后，如果沒有從其它地方插入新零件，那么使用Save命令即可。

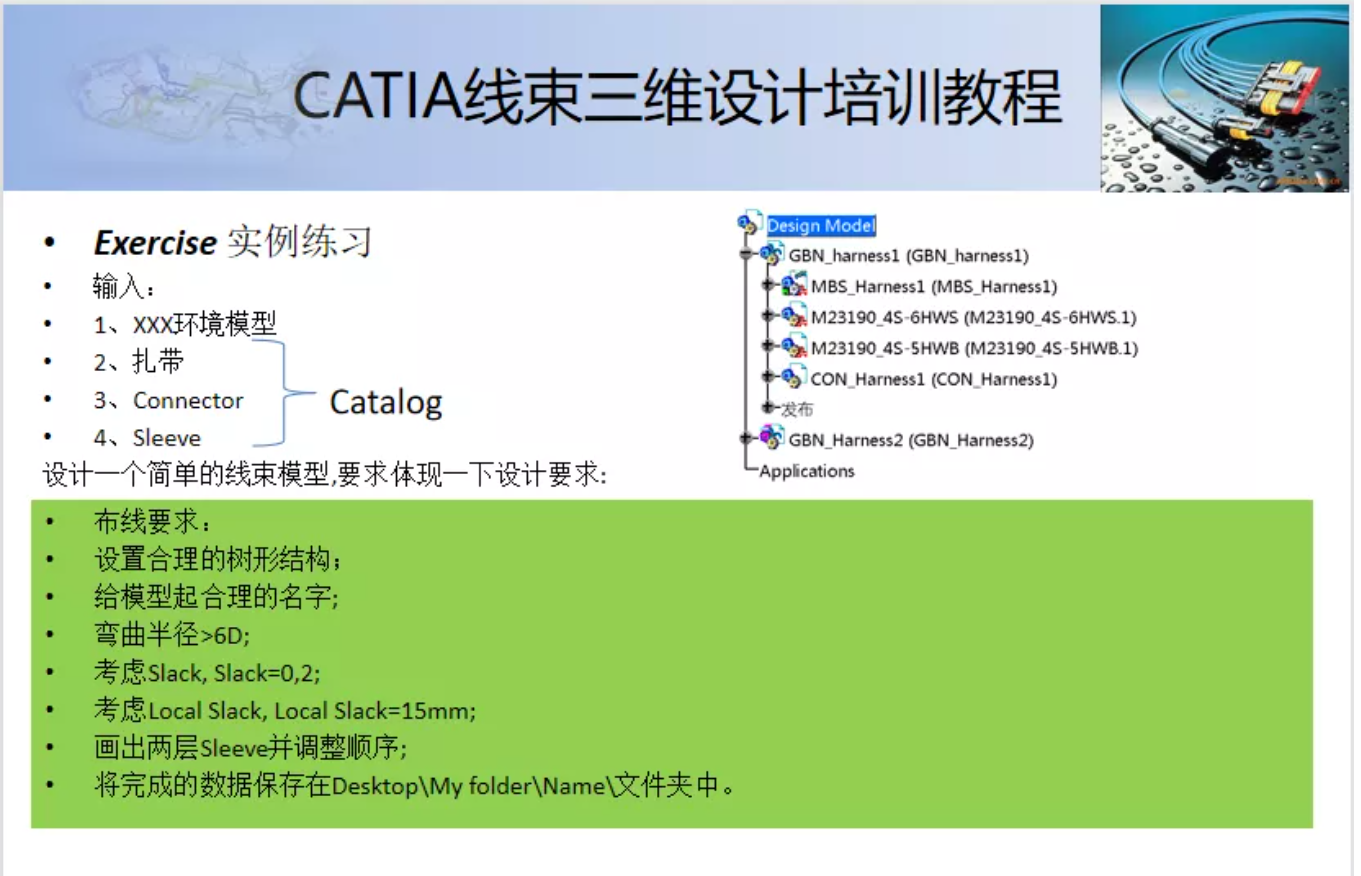

下面提供了一個思考和練習題1：

目的是希望學習者可以綜合利用以上所講的方法，按要求設計出一段線束，并學會保存數模的方法。

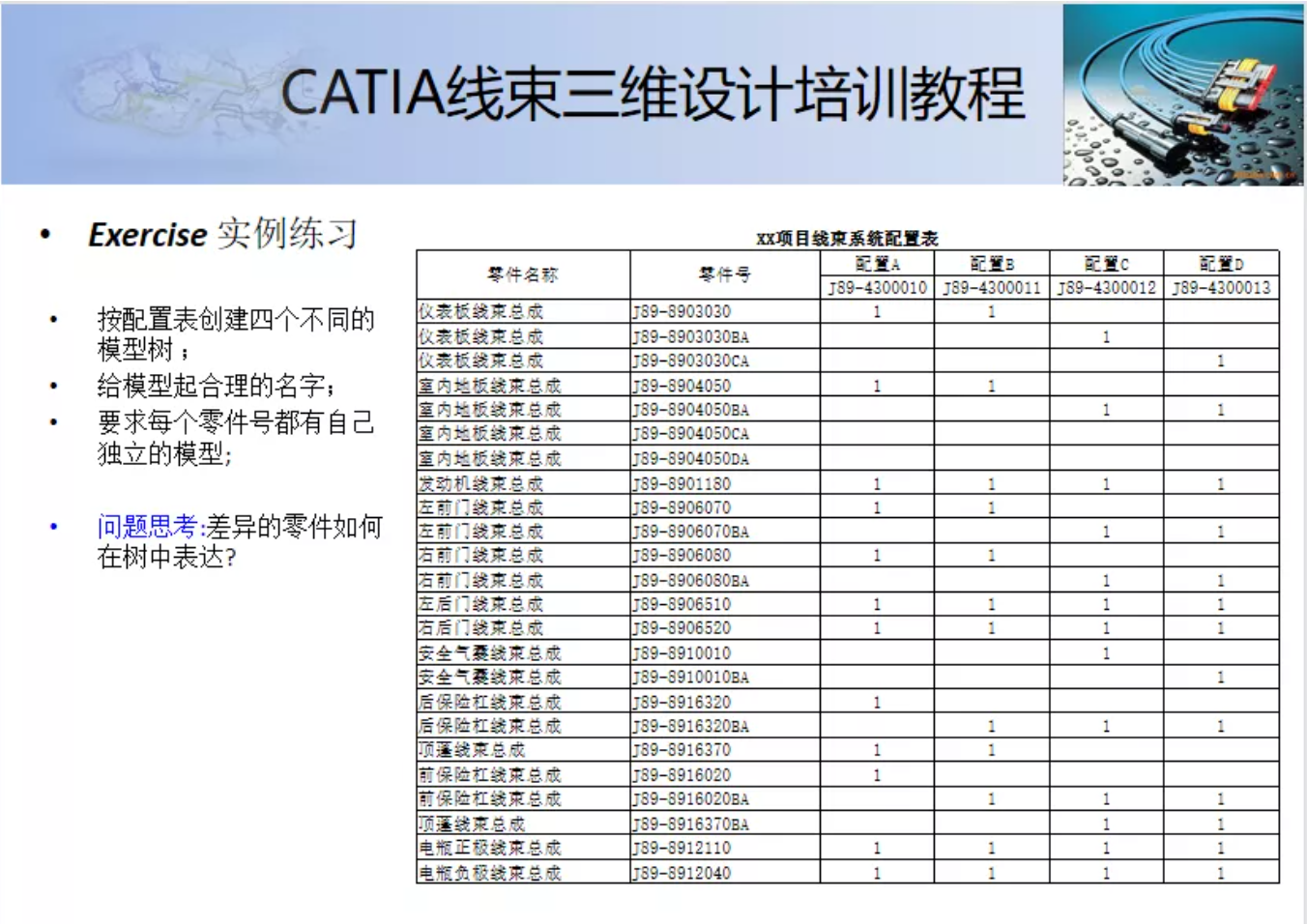

下面提供了一個思考和練習題2：

目的是希望學習者可以綜合利用以上所講的方法，按要求設計出多根線束，深刻理解CATIA結構樹，在結構樹中利用Product的管理，將一系列Product零件合理管理起來，思考構型管理，將同一車型的零件號，用不同配置的product進行管理。
