基于AUTOCAD 和VB的汽車線束軟件設計輔助開發方法

來源：?作者：線束世界-Jimmy?2021-10-12 16:32

摘要：介紹一種汽車線束軟件設計輔助開發方法，包含了圖紙格式和VB 的應用。該方法能提高線束設計品質和開發效率，降低開發成本。

線束設計開發工作主要由原理設計、3D設計、2D設計以及基礎物料選型開發組成。在設計過程中，各部分之間信息的正確傳遞是重要環節。本文以AUTOCAD制圖為基礎，使用圖塊對線束組成元件進行分類和格式設計，通過VB引用AUTOCAD的接口函數來實現圖紙信息的提取，同時利用Windows自帶的函數庫，設計用戶對話操作框，利用VB程序?qū)崿F(xiàn)信息交互、信息校核等工作，最后通過Excel輸出結果。

1 圖紙組成以及元件格式

1.1 原理圖紙

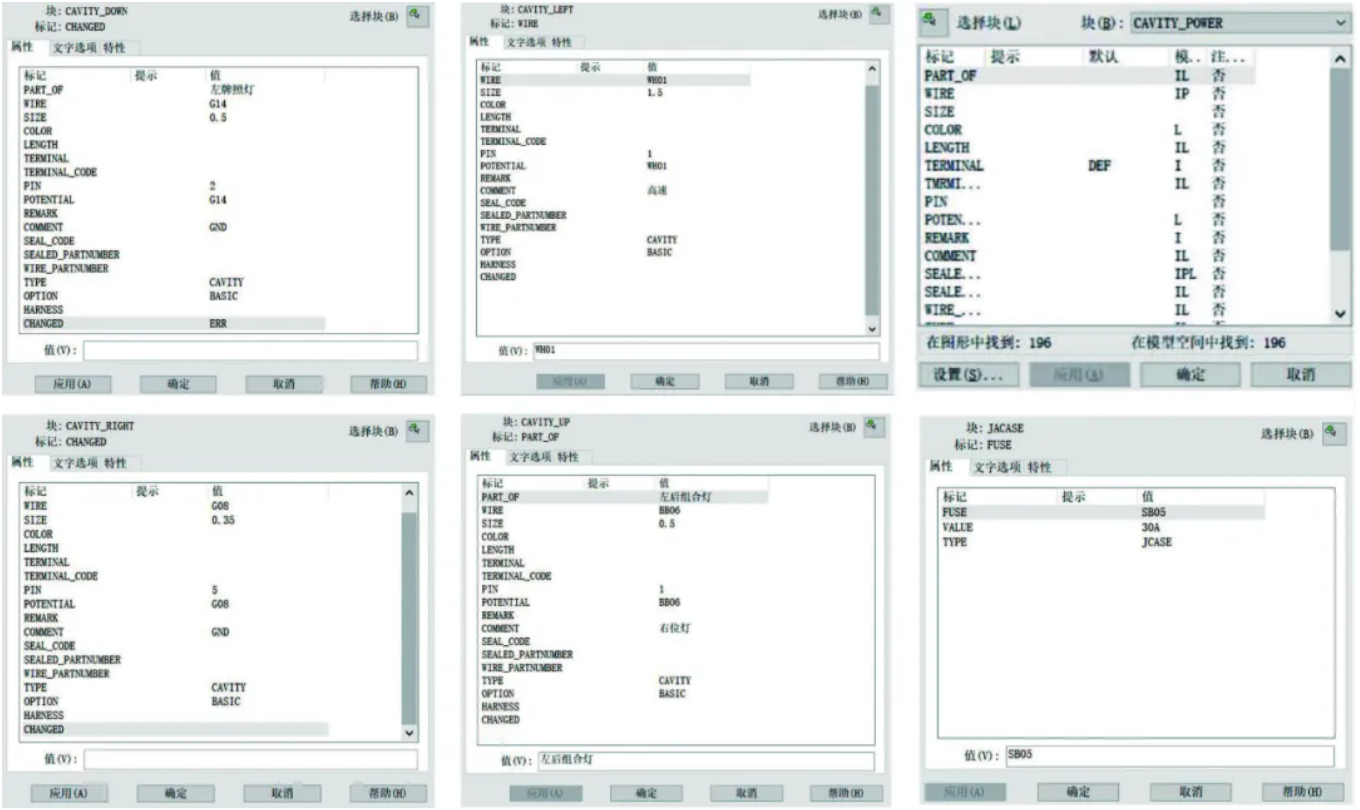

本文中原理圖紙?jiān)O(shè)定了CAVITY和FUSE塊，根據制圖版面需求，將CAVITY細分為4種區分方向，使得圖面外觀一致。CAVITY塊的分類示意如圖1所示。

屏幕截圖 2021-10-13 114619.png

圖1 CAVITY塊的分類示意圖

1.2 線束、拓?fù)鋱D紙

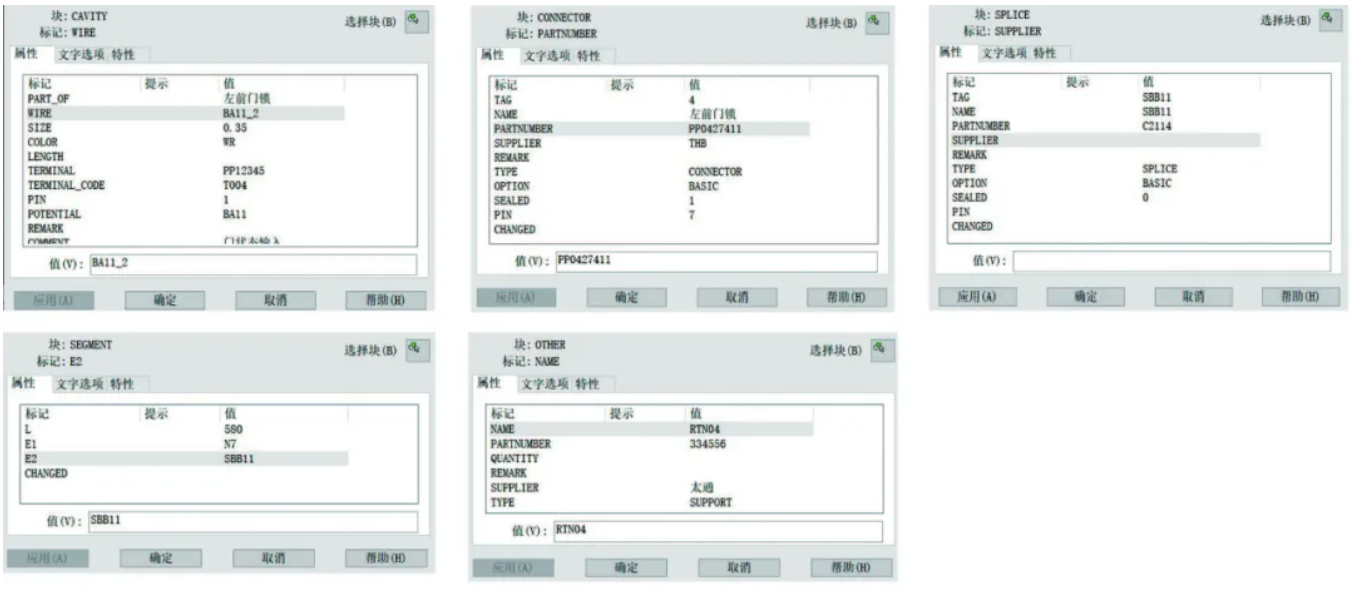

線束產品組成元件種類較多，本文對元件種類進行簡化，便于后續的設計計算。將線束圖紙中的元件簡化為5種，分別為CONNECTOR、CAVITY、SPLICE、OTHER、SEGMENT。CONNECTOR用于填寫護套信息；CAVITY用于記錄導線有直接關聯的信息；SPLICE由于其特殊性，單獨設計，主要用于記錄導線和后續的分割線束段的長度定位；SEGMENT不是具體物料，主要用于后續長度計算。圖紙中產品組成元件簡化示意如圖2所示。

屏幕截圖 2021-10-13 114645.png

圖2 圖紙中產品組成元件簡化示意圖

CONNECTOR包含10個屬性參數值，CAVITY包含18個屬性參數值，SPLICE包含10個屬性參數值，OTHER包含7個屬性參數值，SEGMENT包含4個屬性參數值。屬性參數的設置，標記欄內容格式化固定，值的內容部分由設計輸入。其它屬性部分由后續通過設計計算自動填寫。標記欄的名稱和塊屬性的數量、順序是程序編寫先決條件，程序的編寫和計算運行是以此為基礎進行。

線束圖紙和拓?fù)鋱D紙的組成元件相同，只在程序處理時輸出不同的需求結果。

2 圖紙?jiān)O(shè)計和信息提取

2.1 原理圖紙?jiān)O(shè)計

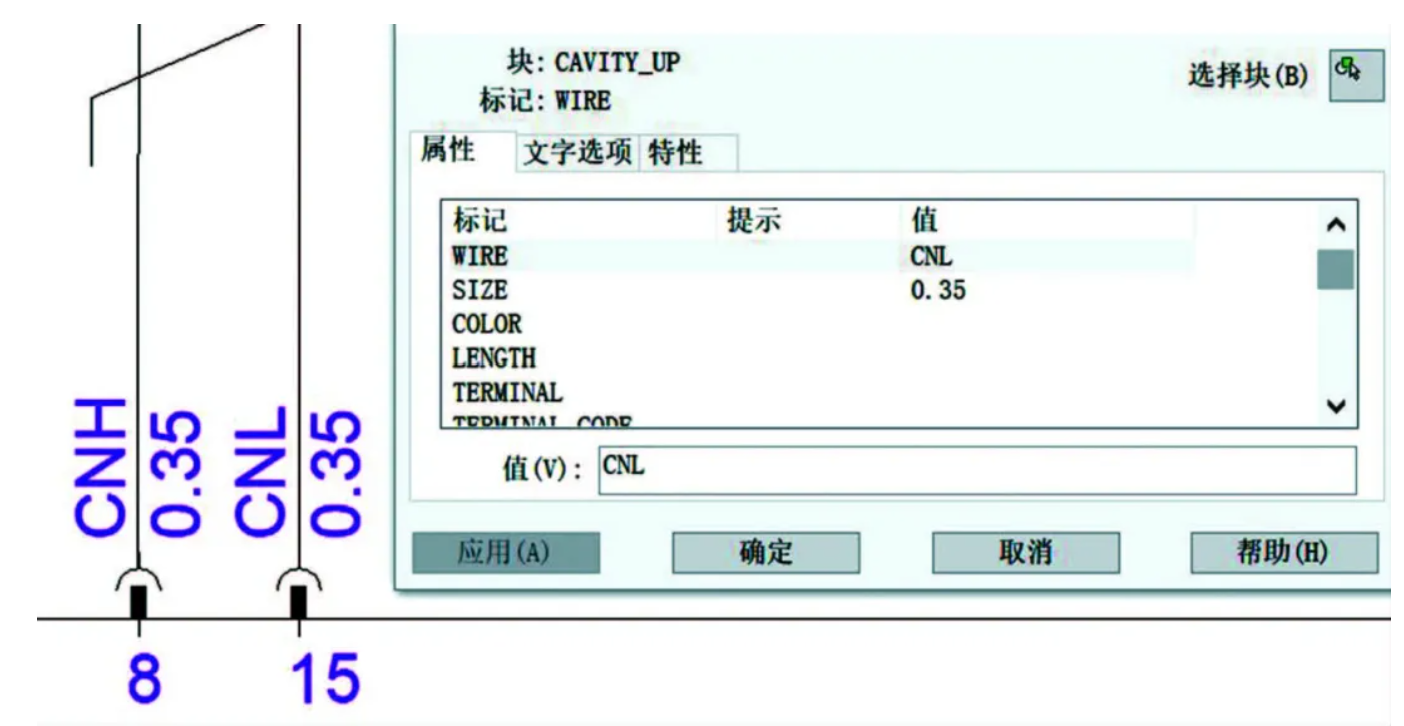

原理圖在圖形化基礎上，增加CAVITY塊來標識用電器的針腳，如圖3所示，將用電器的針腳信息轉化入原理圖CAVITY塊屬性中，在原理圖中設計電勢、線徑、系統連接關系。

屏幕截圖 2021-10-13 114713.png

圖3 圖紙?jiān)O(shè)計標識

2.2 線束和拓?fù)鋱D紙?jiān)O(shè)計

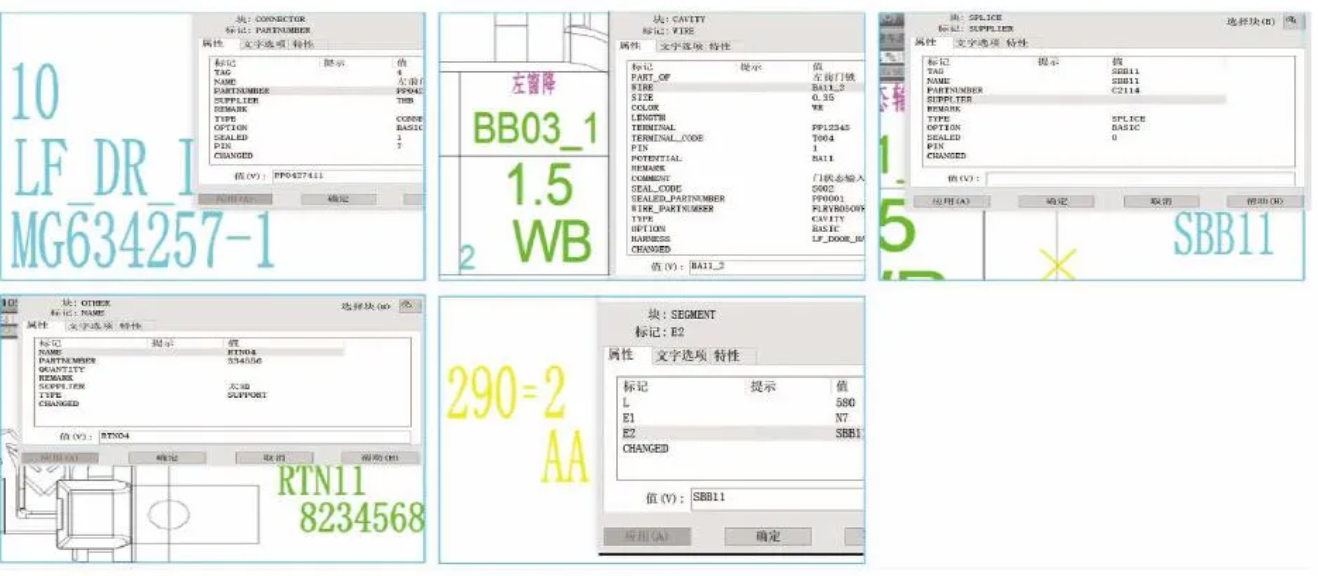

線束圖紙?jiān)趫D形化基礎上，將CONNECTOR、CAVITY、SPLICE、OTHER、SEGMENT轉化入圖形中，如圖4所示。

屏幕截圖 2021-10-13 114732.png

圖4 圖紙信息轉化

拓?fù)鋱D同線束圖，僅在設計時要求明確線束分段歸屬，以便于分析各個線束總成之間的INLINE需求。

2.3 數據提取

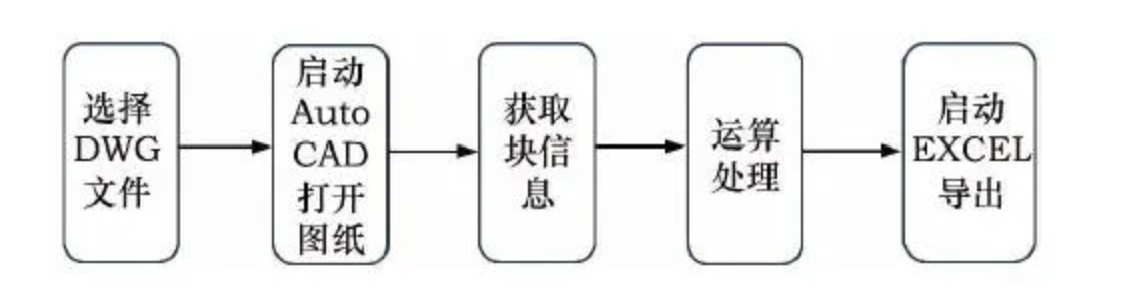

遵循以上基本格式要求進行VB程序開發和數據提取。塊的設計可根據自身需求進行增加、減少、更改。以設定好的塊格式為基礎，進行程序開發，以讀取需要的數據。以物料導出為例，概要流程圖如圖5所示，重點利用AUTOCAD內置接口函數讀取塊信息。

屏幕截圖 2021-10-13 114754.png

圖5 物料導出流程示意圖

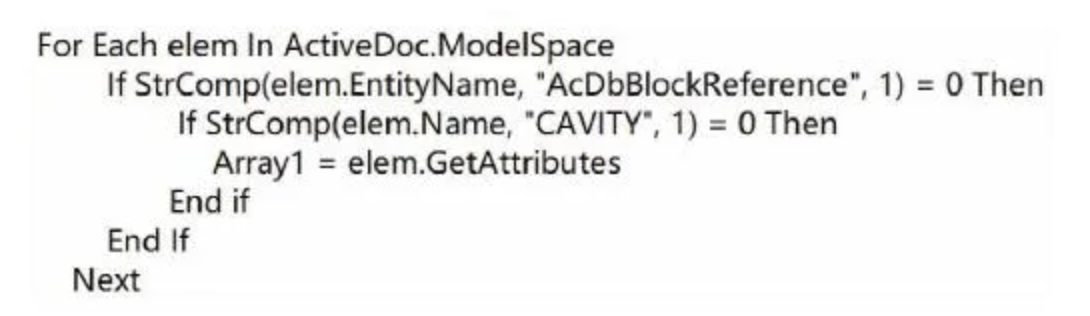

以讀取CAVITY屬性為例，代碼如圖6所示。將讀取的信息寫入數組，最后根據設計需要，進行算法設計，以獲取需要的結果。

屏幕截圖 2021-10-13 114809.png

圖6 讀取CAVITY屬性代碼

3 實際用例

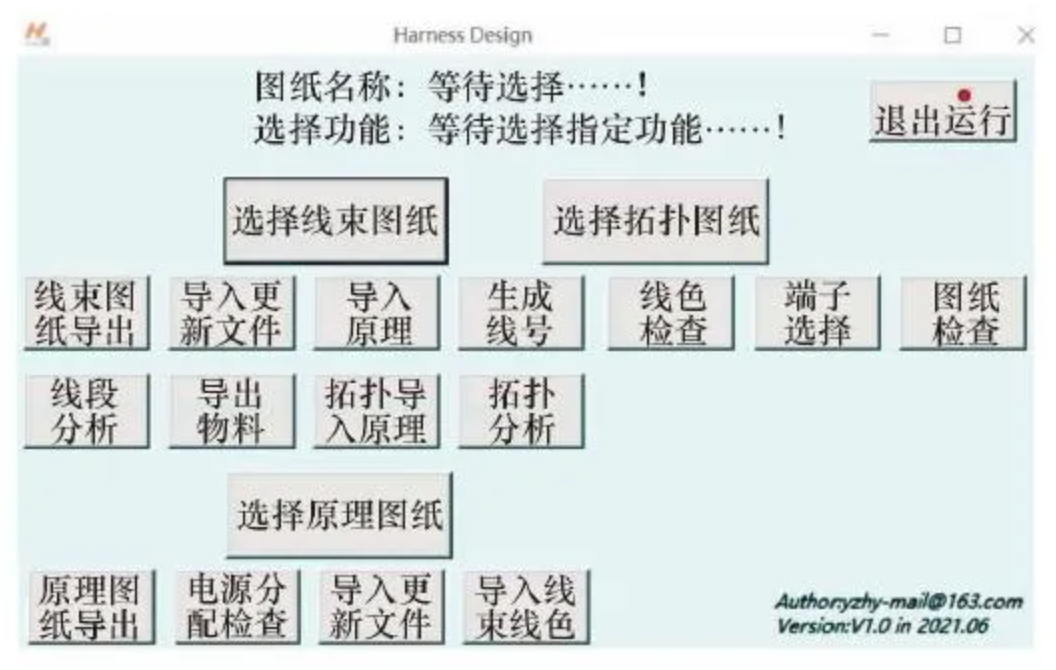

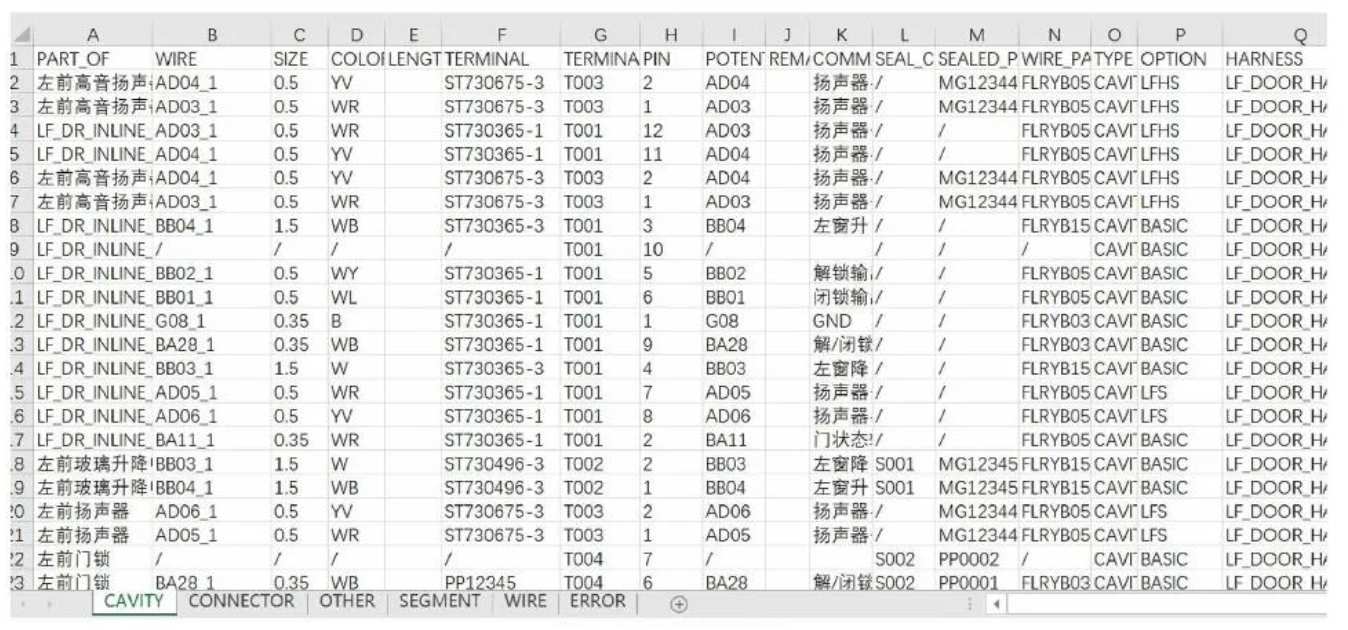

結合本文以上描述，分析具體應用操作。如圖7所示的軟件界面，在獲取圖紙輸入的信息后，可進行定制需求操作。如檢查規則制定和自動化檢查，信息導入導出的數據交互。數據分析方面，如線色優化、線束段導線組成等。掌握了基本方式方法，即可根據自身的需求拓展定制開發。圖8為導出的物料BOM示意。

屏幕截圖 2021-10-13 114822.png

圖7 軟件界面

屏幕截圖 2021-10-13 114839.png

圖8 物料BOM示意

4 結語

隨著汽車電器智能化和功能配置客制化的不斷發展，線束設計的挑戰在不斷增加，項目需求開發效率和品質不斷提高，成本不斷降低。為靈活應對行業自身的快速發展和開發者自身的需求變化，自動化開發勢在必行，擁有一套可以自身定制和開發的工具就顯得尤為重要。在自動化開發的道路上，我們?nèi)孕璨粩鄬W(xué)習和探索，希望本文能帶來新的啟發和創造。
