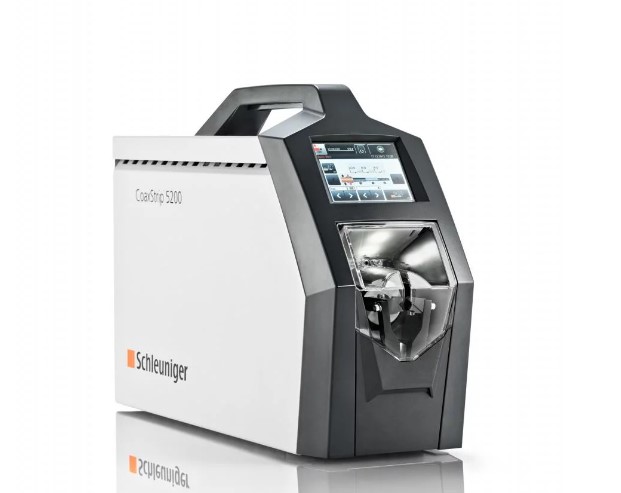

CoaxStrip 5200
- 類 型:
- 剪剝設備
- 品 牌:
- Schleuniger
- 顏 色:
- 其他
- 產品描述:
- CoaxStrip 5200 是一臺半自動多步驟程控剝皮機,用于剝同軸、多芯電纜及單芯線,可加工電纜的最大外徑為 7 mm,最大剝皮長度 33 mm。
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

CoaxStrip 5200 是一臺半自動多步驟程控剝皮機,用于剝同軸、多芯電纜及單芯線,可加工電纜的最大外徑為 7 mm,最大剝皮長度 33 mm。
高精度旋轉剝皮最多可以剝?nèi)龑?/span>
菜單引導式的編程界面,并配置彩色觸摸屏
改變線束截面大小無需機械調節
非常靈敏的觸發傳感器
操作員可清晰地看到整個工作區域
條碼掃描功能
用于加工同軸電纜,多芯電纜以及單芯線,線束外徑范圍 1.1 mm ~ 7 mm ,剝皮長度 0.1 mm ~ 33 mm。
電纜
同軸電纜
離散線
多芯電纜
紙張/看板
橡膠線
單芯電纜
單股絞線
同軸電纜
電線








| 最大線纜外徑 | 最大線纜外徑 7 mm (0.276") |
| 直徑增量 | 0.01 mm (0.001") |
| 線纜橫截面積 | 0.032 - 6 mm2 (32 -?10 AWG) |
| 剝皮長度 | 最大剝皮長度 33 mm (1.30") |
| 剝皮長度增量 | 0.01 mm (0.001") |
| 最多剝皮步驟數 | 3 |
| 夾爪 | 帶有程控抓力 |
| 周期時間 | ≥ 4.2 s (取決于電纜類型和程序設置) |
| 生產率 | 最大 650 pcs/h(取決于線纜類型和程序設置) |
| 可存儲配方數量 | 1,000 根線纜數據 |
| 接口 | 腳踏, USB "Host“ |
| 噪聲級 | ? |
| 電源 | 100/115 VAC, 230/240 VAC, 100 VAC, 50/60 Hz |
| 尺寸(長 x 寬 x 高) | 390 x 130 x 280 mm (15.3 x 5.1 x 11.0") |
| 重量 | 10 kg (22 lbs.) |
| CE 認證 | CoaxStrip 5200 的設計制造完全遵循 CE 和 EMC 中關于設備的機械和電子安全性及電磁兼容性的所有準則。 |
| 重要提示 | 鑒于電線尺寸與種類的多樣性,索鈮格建議您提供相應線纜樣品用于產品加工測試。 |
功能
同軸電纜剝皮機 CoaxStrip 5200 在電纜接觸觸發傳感器后即刻開始剝皮加工。電纜是被全自動夾緊的,按照程序完成剝皮加工。剝皮動作完成夾爪會自動打開,然后操作員可取出電纜。
特征
直觀的彩色觸摸屏用戶界面
改變線束截面大小無需機械調節
非常靈敏的觸發傳感器-適用于小而柔韌的線束
操作員可清晰地看到整個工作區域
條碼掃描功能
