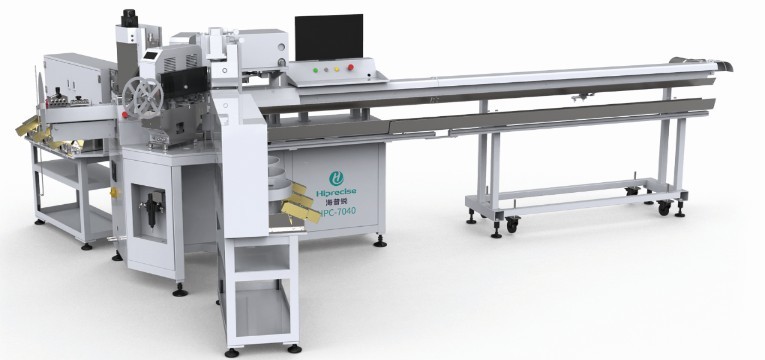

HPC-7040全自動套號碼管端子壓著機
- 類 型:
- 端子壓著機
- 品 牌:
- 海普銳(Hiprecse)
- 顏 色:
- 其他
- 產品描述:
- HPC-7040全自動套號碼管端子壓著機
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

設備概述
1、適用兩端壓接散?;蛞欢诉B繞一端散粒端子的生產模式;
2、兩側各3種端子免換模壓接模式;
3、雙側實現2*3種端子同時在線的自由組合;
4、端子振動盤和壓接??赏卣?,支持快換;
5、可選配雙號碼管模塊,實現快速點動切換;
6、可選配增加單端鏈式端子壓接模塊;
7、對亂線、缺料和壓接力實時監測,確保產品質量;
8、預留MES、ERP、AGV接口。
設備功能:送線、定長裁線、剝皮、打標、套管、壓接、收線。
技術參數
參數名稱 |
規格 |
加工范圍 |
線芯截面:0.5-4.0mm2(6mm2可切剝);導線類型:BVR、RV線 |
功能 |
定長切斷,單/雙端剝皮,單/雙端套號碼管,單/雙端壓接 |
綜合加工效率 |
5600pcs/天(8小時) |
壓著力 |
2.5T |
可加工端頭種類 |
OT、UT、管狀、航空端子、裸端端頭、鏈式端子等 |
電線切割長度 |
100-9999mm,(兩端套號碼管壓接端頭最短線長120mm) |
剝皮長度 |
1側:1.00-15.00mm,2側:1.00-15.00mm |
端子數量 |
6(2*3);可擴展:2×9 |
送線單元 |
1組 |
端頭上料方式 |
振動盤,機械手 |
號碼管長度 |
兩端16-30mm(其他特殊長度需定制說明) |
套號碼管單元 |
單號碼管機,可選配:雙號碼管機 |
號碼管標識 |
實現常規半角字符22個以內標識 |
收線機 |
4米雙層式收線機 |
整機尺寸 |
6200×3500×1800mm(不包含放線機) |
