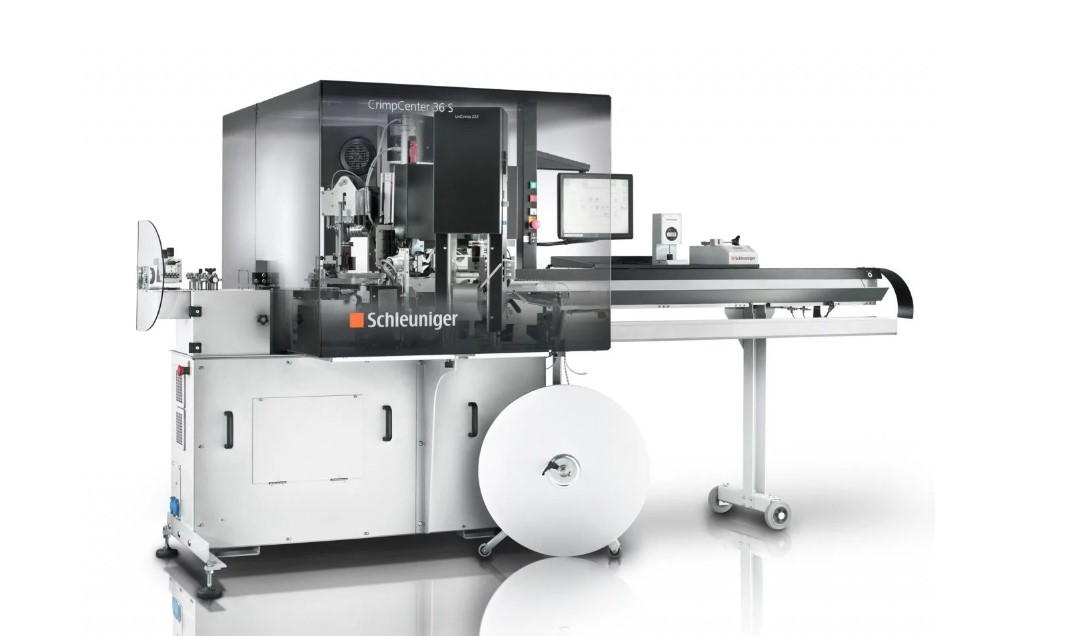

CrimpCenter 36 S

類　　型：: 全自動壓接機

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: 配備值得信賴的高精度科技，CrimpCetner 36 S 采用了緊湊的模塊設計，可搭載最多6個加工工作站并且不會犧牲應用于 6 系列設備上的索鈮格高質量標準。多種配置選擇滿足橫截面積為 0.13 到 4 mm2 (26 - 12 AWG) 線束的多種加工應用需要。使用最優化的組件組合以確保出色的生產力。

配備值得信賴的高精度科技，CrimpCetner 36 S 采用了緊湊的模塊設計，可搭載最多6個加工工作站并且不會犧牲應用于 6 系列設備上的索鈮格高質量標準。多種配置選擇滿足橫截面積為 0.13?到 4 mm2 (26 - 12 AWG) 線束的多種加工應用需要。使用最優化的組件組合以確保出色的生產力。

緊湊的模塊化設計
高靈活性最多可搭載 6 個工作站
高端組件確保高精度
通過觸摸屏和圖標化的 EASY 軟件實現簡便的操作
通過標準的 TCP/IP 接口簡便的實現現有硬件設備的聯網操作

新的 CrimpCenter 36 S 是一臺可搭載 6 個工作站的全自動壓接中心，作為 CrimpCenter 36 的升級機型采用新的設計理念提供精準度，耐用性和人性化使用體驗同時進一步減低設置安裝時間。多樣化的配置組合滿足各種加工需求，動力強大的伺服驅動器配合智能的控制系統提供強大的生產力以滿足最高的加工需求量。生產參數通過直觀、菜單引導式的觸摸顯示器輸入，減少培訓時間，降低出錯率。所有的參數如線束數據、壓接數據或防水栓數據都可儲存和檢索，以滿足未來加工需要。?設備文件如操作說明書、零備件識別圖紙和電路圖都以電子文檔方式保存在軟件中方便查看。

加工能力

一端壓接一端穿防水栓（不同端子）

兩端壓接（不同端子）

兩端壓接（相同端子）

兩端壓接

兩端壓接（閉合端子）

一端壓接一端絞線/沾錫

硬殼/迷你防水栓

打印、標記

兩端穿防水栓（相同端子和防水栓）

一端穿防水栓一端壓接

兩端穿防水栓

一端穿防水栓一端絞線/沾錫

雙頭絞線/沾錫

絞線，沾錫/壓接

雙層剝皮

加工站	6 （最多可裝載3個壓接機）
線纜長度	55 mm - 65 m (2.17" - 213 ft) 可選配 35 mm (1.38")
剝皮長度	1端: 0.1 - 18 mm (0.004 - 0.71") 2端: 0.1 - 18 mm (0.004 - 0.71")
Outer Wire Diameter	Max. 4.7 mm (0.18'')
線纜橫截面積	0.13 - 6 mm2 (26 - 10 AWG)*
送線速度	最大送線速率?8 m/s (26.3 ft/s)
尺寸（長 x 寬 x 高）	3,175 x 1,428 x 2,125 mm (125?x 56?x 84") 2 m base
高度（安全蓋打開）	2.75 m (108")
重量	約440 kg (970 lbs.) ?包括底座和安全蓋約750 kg (1654 lbs.) ?包括加工站和配件
CE 認證	CrimpCenter 36 S 端子壓接機的設計完全符合機械電子設備安全性（CE）和電磁兼容性（EMC）標準。
重要提示	鑒于線材種類和規格的多樣性，我們建議您在購買索鈮格設備前提供相應線纜樣品以便于我們做出準確測試。硬絕緣層或很緊的樣線，即便在線纜橫截面范圍內，可能也不能加工。 * 線纜橫截面小于 0.22 mm2 (24 AWG) 或者大于 4 mm2 (12 AWG) 的樣線，樣線請?zhí)峁┙o我們加工。

強大生產力

喂線速度可達 8 m/s (26.3 ft/s)，可微調的旋轉臂運動模式，優化的內部通信以及完全集成的工作站，CrimpCenter 滿足當下最嚴苛的加工應用要求。為了最大化減少設備停機時間，CrimpCenter 36 S 使用最新的快速切換機械設計，送線輔助和集成照明。它與索鈮格創新的 ToolingShuttle 系統 (TSS) 兼容，Tooling Shuttle 30 是一個由壓接模具、端子盤你和卷紙器組成的移動單元可最大化減少模具和端子的更換時間。為了進一步優化生產力，CrimpCenter 36 S 可以輕松整合入任何使用 TCP/IP 標準的生產網絡，選配的 EASY ProductionServer 軟件可以將您的 CrimpCenter 設備聯網并進行中央加工任務管理并分配到各個 CrimpCenter 設備上。

加工工作站

加工工作站依靠 TCP/IP 協議實現快速內部聯網和靈活的應用配置。
