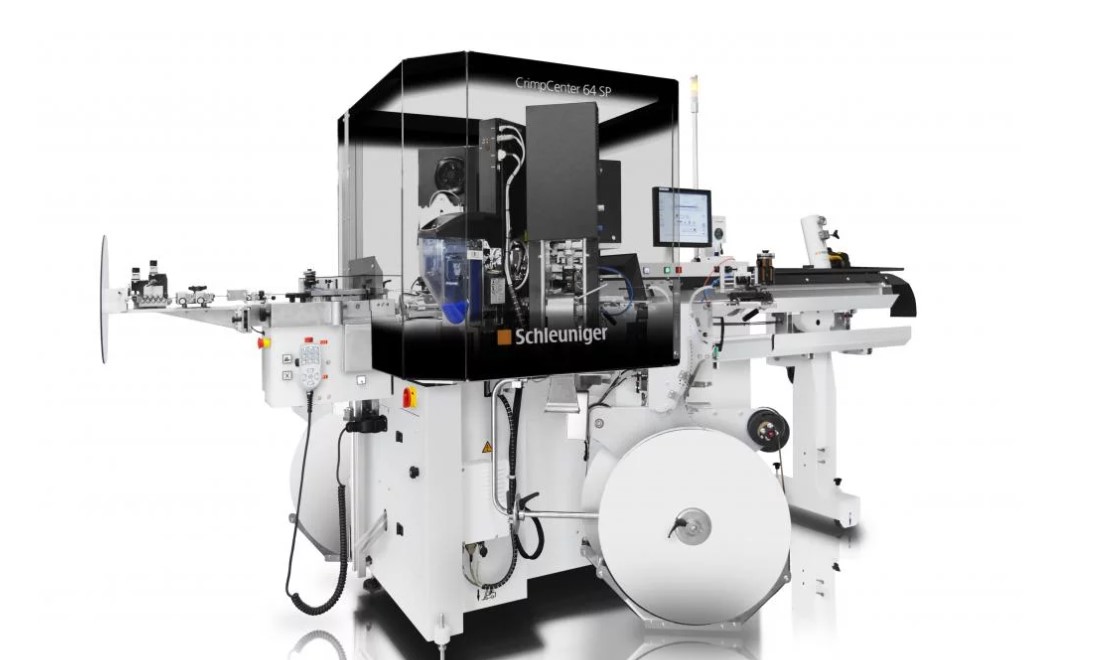

CrimpCenter 64 SP

類　　型：: 全自動壓接機

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: 與上一代產品相比，索鈮格集團的最新力作 CrimpCenter 64 SP 顯著優化了安裝流程、大幅降低了 5% 的單次成本、有效提升生產效率 8-14%。與傳統的換模方式相比，全新開發的雙向快速換模系統能讓您在不停產的情況下準備新的線纜，僅需30秒完成換模和更換端子，單次操作節省了一分鐘以上的時間。全新的 CommandPod 控制裝置助力快速、簡易的安裝。

與上一代產品相比，索鈮格集團的最新力作 CrimpCenter 64 SP 顯著優化了安裝流程、大幅降低了 5% 的單次成本、有效提升生產效率 8-14%。與傳統的換模方式相比，全新開發的雙向快速換模系統能讓您在不停產的情況下準備新的線纜，僅需30秒完成換模和更換端子，單次操作節省了一分鐘以上的時間。全新的 CommandPod 控制裝置助力快速、簡易的安裝。

CrimpCenter 64 SP 全新的功能還體現在一系列的創新功能上：加工參數的特定值設置、全自動氣壓傳送帶和夾爪系統、精密的矯直單元和針對極細極嚴苛線纜的輥道設計。此外，全新設計的夾爪系統能完美排列生產批次、便于移除。無論是帶絕緣的端子，閉合端子還是標準端子，集成式端子壓力檢測系統已經可以實現對多路沖壓端子（AB端子）和分壓功能的檢測。

雙向快速換模系統
優化默認參數設置
全新研發的夾爪系統
優化送線單元和傳送單元的同步
優化的線纜收集
改進的線纜校直單元
自動壓力調節

CrimpCenter 64 SP 可加工橫截面為?0.13 -?6 mm2 的線纜，并可選配最新的質量監控功能如：SmartDetect, WireCam 2.0 和可行性研究。擁有這些特性的全自動壓接機 CrimpCenter 64 SP 儼然成為一臺一流的機器，它能進行復雜、高精準、高品質的加工。?此外，萬物互聯的技術整合了各種質量監控功能，確保重要數據和相關信息的透明和可追蹤性。

材料

單線

加工能力

一端壓接一端穿防水栓（不同端子）

兩端壓接（相同端子）

兩端壓接

兩端壓接（閉合端子）

一端壓接一端絞線/沾錫

打印、標記

兩端穿防水栓（相同端子和防水栓）

一端穿防水栓一端壓接

兩端穿防水栓

一端穿防水栓一端絞線/沾錫

加工站	Max.?4 (max.?2 個壓接工作站)
線纜長度	60 mm – 65 m (2.36“ – 213′) [可選 35 mm (1.38“)]
剝皮長度	側 1: 0.1 – 18 mm (0.004 – 0.71“) 側 2: 0.1 – 18 mm (0.004 – 0.71“) [備選的應用 “側 1: 26 mm 和側 2: 10 mm”]
線纜橫截面積	0.13 – 6 mm2 * (26 – 10 AWG) 可選 0.05 mm2 (30 AWG)
最大線纜外徑	Max.?6.3 mm (0.25“)
送線速度	Max.?12 m/s (39.37 ft/s)
電源	3 / N / PE AC 210 500 V; 50 / 60 Hz; 16 A
氣源	6 bar (90psi), 無油、干燥、過濾壓縮氣
尺寸（長 x 寬 x 高）	3,800 x 1,450 x approx. 1,860 mm (149“ x 57“ x 73“) / 2 m 底座
高度（安全蓋打開）	約 2900 mm
重量	約 590 kg 包括底座和安全罩約 980 kg max. 包括4個加工站和配件約 150 kg 雙向換模
CE 認證	CrimpCenter 64 SP 端子壓接機的設計完全符合機械電子設備安全性 CE 和電磁兼容性 EMC 標準。
重要提示	鑒于線材種類和規格的多樣性，我們建議您在購買索鈮格設備前提供相應線纜樣品以便于我們做出準確測試。 * 硬絕緣層或很緊的樣線，即便在線纜橫截面范圍內，可能也不能加工。線纜橫截面小于 0.22 mm2 (24 AWG) 的樣線，樣線請?zhí)峁┙o我們加工。
