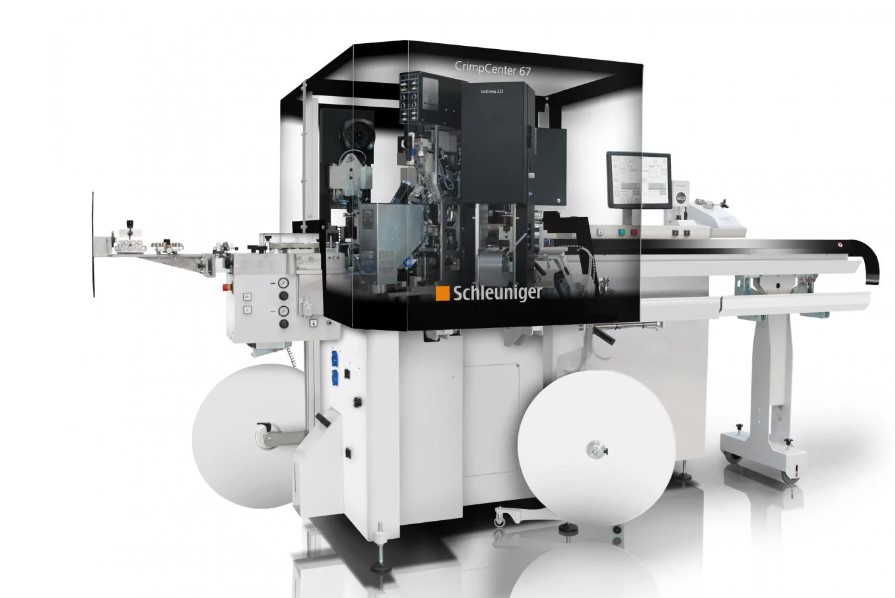

CrimpCenter 67

類　　型：: 全自動壓接機

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: 靈活的高性能 CrimpCenter 67 最多可搭載 7 個工作站（最多 3 個壓接工作站），專為客戶多樣化的應用需要提供壓接、并線壓接、穿防水栓、鍍錫和扭線等加工，無需更換設備即可滿足客戶種類繁多的加工需求。大型的 6 系列機型可在一個自動化步驟中完成對線束兩端的加工操作。

靈活的高性能 CrimpCenter 67 最多可搭載 7 個工作站（最多 3 個壓接工作站），專為客戶多樣化的應用需要提供壓接、并線壓接、穿防水栓、鍍錫和扭線等加工，無需更換設備即可滿足客戶種類繁多的加工需求。大型的 6 系列機型可在一個自動化步驟中完成對線束兩端的加工操作。

CrimpCenter 67 是一臺全自動壓接中心可搭載最多 7 個加工工作站，其具備高速、靈活、精確、快速切換和經久耐用等特性。多樣的配置組合滿足您各種應用需求，配備動力強大的伺服驅動器搭配智能化的控制系統，能夠應對最嚴苛的生產計劃安排。生產參數通過觸摸屏輸入，直觀、圖標導向的菜單界面減少操作培訓需時和錯誤輸入概率。所有的加工參數如線束數據、壓接數據和防水栓數據可儲存和檢索以便將來使用。操作說明虎，備件識別圖之和電路圖都以電子文檔方式儲存在設備軟件中以備隨時查詢。

加工能力

中心剝皮

同軸線纜剝皮

卷線(ACS)

壓塑-電阻焊接

一端壓接一端穿防水栓（不同端子）

兩端壓接（不同端子）

兩端壓接（相同端子）

兩端壓接

兩端壓接（閉合端子）

一端壓接一端絞線/沾錫

硬殼/迷你防水栓

打印、標記

兩端穿防水栓（相同端子和防水栓）

一端穿防水栓一端壓接

兩端穿防水栓

一端穿防水栓一端絞線/沾錫

雙頭絞線/沾錫

絞線，沾錫/壓接

雙層剝皮

加工站	7 （最多裝載3個壓接機）
線纜長度	55 mm – 65 m (2.17" – 213 ft) 可選到 35 mm (1.38")
剝皮長度	1區剝皮長度： 0.1 – 18 mm (0.004 – 0.71") ?最長可選到 26 mm (1.02") 2區剝皮長度： 0.1 – 18 mm (0.004 – 0.71")
線纜橫截面積	0.13* – 6 mm2 (26* – 10 AWG) 可選到 0.05 mm2 (30 AWG)
送線速度	最大送線率 12 m/s (39.4 ft/s)
尺寸（長 x 寬 x 高）	3,740 x 1,750 x?1,850 mm (147?x 69?x 73") 2 m 閉合封閉底座
高度（安全蓋打開）	2.85 m (112")
重量	約 625 kg (1,378 lbs.) 包括底座和安全蓋約 980 kg (2,160 lbs.) Max. 包括加工站和配件
CE 認證	CrimpCenter 67 的設計制造完全符合機械電子設備安全性（CE）和電磁兼容性（EMC）標準。
重要提示	鑒于線材種類和規格的多樣性，我們建議您在購買索鈮格設備前提供相應線纜樣品以便于我們做出準確測試。 *橫截面小于0.22 mm2 (24 AWG)的樣線需要做樣線測試。

加工工作站

加工工作站依靠TCP/IP協議實現快速內部聯網和靈活的應用配置。

UniCrimp 220 A 壓接工作站集成壓接力監測儀 (CFM 20)
SLU 3000 穿防水栓工作站及多種防水栓加工監測選項
SLD 4100 并線工作模塊
STW 1100 扭線工作站
STS 1100 無鉛鍍錫工作站
CoaxStrip 5400 同軸電纜剝皮工作站

強大生產力

喂線速度可達12 m/s (39.4 ft/s)，可微調的旋轉臂運動模式，優化的內部通信以及完全集成的工作站，CrimpCenter滿足當下最嚴苛的加工應用要求。為了最大化減少設備停機時間，CrimpCenter 67使用快速切換的機械設計，所以線束導管、刀片和送線皮帶無需工具即可快速更換。Schleuniger創新的ToolingShuttle系統(TSS)兼容，The ToolingShuttle 61是一個由壓接模具、端子盤你和卷紙器組成的移動單元可最大化減少模具和端子的更換時間。為了進一步優化生產力，CrimpCenter 67 可以輕松整合入任何使用TCP/IP標準的生產網絡，選配的EASY Production Server 軟件可以將您的CrimpCenter設備聯網并進行中央加工任務管理并分配到各個CrimpCenter設備上。
