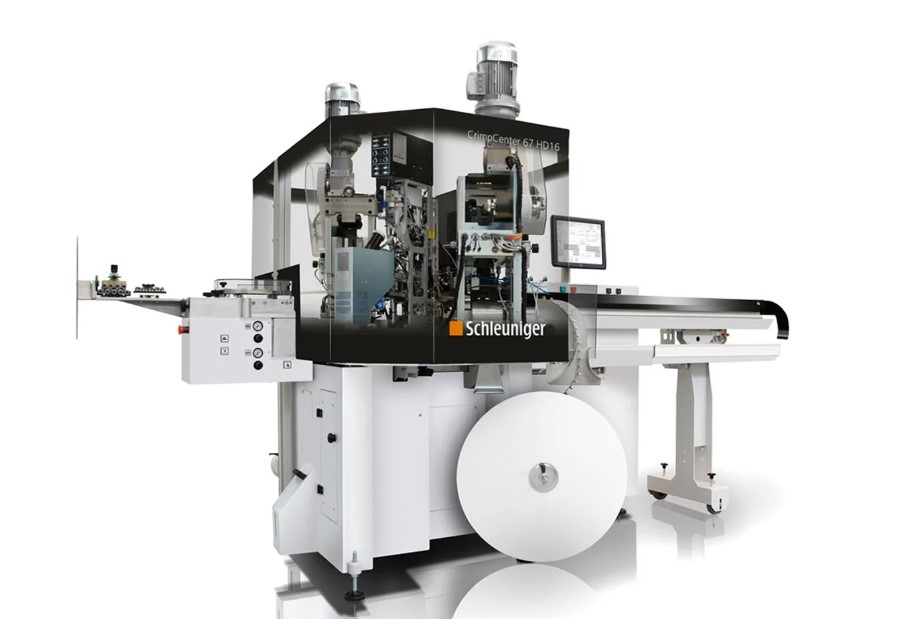

CrimpCenter 67 HD16

類　　型：: 全自動壓接機

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: CrimpCenter 67 HD16 是一臺全自動帶機械操作臂的壓接設備，最多可搭載 4 個工作站，它是加工中型或大型電纜尺寸為 6 - 16 mm2 (10 - 6 AWG) 的理想設備。最大送線速率可達 12 m/s (39.4 ft/s)，這款多功能壓接中心可以最大限度滿足您高質量壓接、穿防水栓和扭線等加工應用。

CrimpCenter 67 HD16 是一臺全自動帶機械操作臂的壓接設備，最多可搭載 4 個工作站，它是加工中型或大型電纜尺寸為 6 - 16 mm2 (10 - 6 AWG) 的理想設備。最大送線速率可達 12 m/s (39.4 ft/s)，這款多功能壓接中心可以最大限度滿足您高質量壓接、穿防水栓和扭線等加工應用。

加工最大尺寸為 16 mm2 (6 AWG) 的線纜
高性能和短設置安裝時間
操作簡便，使用先進的軟件和觸摸屏科技
輕松完成聯網操作
多樣的選配件和附件選擇

重型全自動端子壓接機 CrimpCenter 67 HD16 可安裝多達 5 個加工站，其為高速加工、高靈活性、高精度處理、短換模時間和穩定耐久的使用而設計。各種配置適用于多種應用需求。強大的伺服驅動器與智能控制系統相結合，保證了高效的生產以完成最嚴苛的生產計劃。生產參數通過觸摸屏輸入。直觀、菜單式的圖形用戶界面減少了員工培訓時間，也使輸入錯誤降到最低。線纜數據、壓接數據和穿防水栓數據之類的所有參數都可以保存并檢索以供將來使用。操作指令和零配件識別圖示全部都以電子目錄形式儲存在機器軟件中，當需要時可以隨時訪問獲取。

加工能力

兩端壓接

打印、標記

一端穿防水栓一端壓接

兩端穿防水栓

雙層剝皮

加工站	4 （最多可裝載2個壓接機）
線纜長度	55 mm – 65 m (2.17" – 213 ft)
剝皮長度	1區剝皮長度： 0.1 – 18 mm (0.004 – 0.71") 最長可到 26 mm (1.02") 2區剝皮長度： 0.1 – 18 mm (0.004 – 0.71")
線纜橫截面積	6 – 16 mm2 (10 – 6 AWG) 可選 0.50?– 6 mm2 (20?– 10 AWG) or 6 – 25 mm2 (10 – 4 AWG)
送線速度	最大送線率 12 m/s (39.4 ft/s)
尺寸（長 x 寬 x 高）	3,740 x 1,800 x 2,500 mm (147?x 70?x 98") 2 m 閉合封閉底座
高度（安全蓋打開）	2.85 m (112")
重量	約 750 kg (1,653 lbs.) 包括底座和安全蓋約 1,150 kg (2,535 lbs.) Max.?包括加工站和配件
CE 認證	The CrimpCenter 67 HD16?完全遵循CE和EMC設備指引中關于機械和電氣安全性以及電磁兼容性的所有準則。

加工工作站

加工工作站依靠 TCP/IP 協議實現快速內部聯網和靈活的應用配置。

UniCrimp 500 A 壓接工作汗可選配集成壓接力監測儀
SLU 3000/3100 穿防水栓工作站和多種防水栓加工監測選配
可與第三方產品整合組成各種加工站和質量監督 (QA)

?

強大生產力

喂線速度可達 12 m/s (39.4 ft/s)，可微調的旋轉臂運動模式，優化的內部通信以及完全集成的工作站，CrimpCenter 滿足當下最嚴苛的加工應用要求。為了最大化減少設備停機時間，CrimpCenter 67 HD16 使用快速切換的機械設計，所以線束導管、刀片和送線皮帶無需工具即可快速更換。CrimpCenter 67 HD16 可以輕松整合入任何使用 TCP/IP 標準的生產網絡，選配的 EASY Production Server 軟件可以將您的 CrimpCenter 設備聯網并進行中央加工任務管理并分配到各個 CrimpCenter 設備上。
