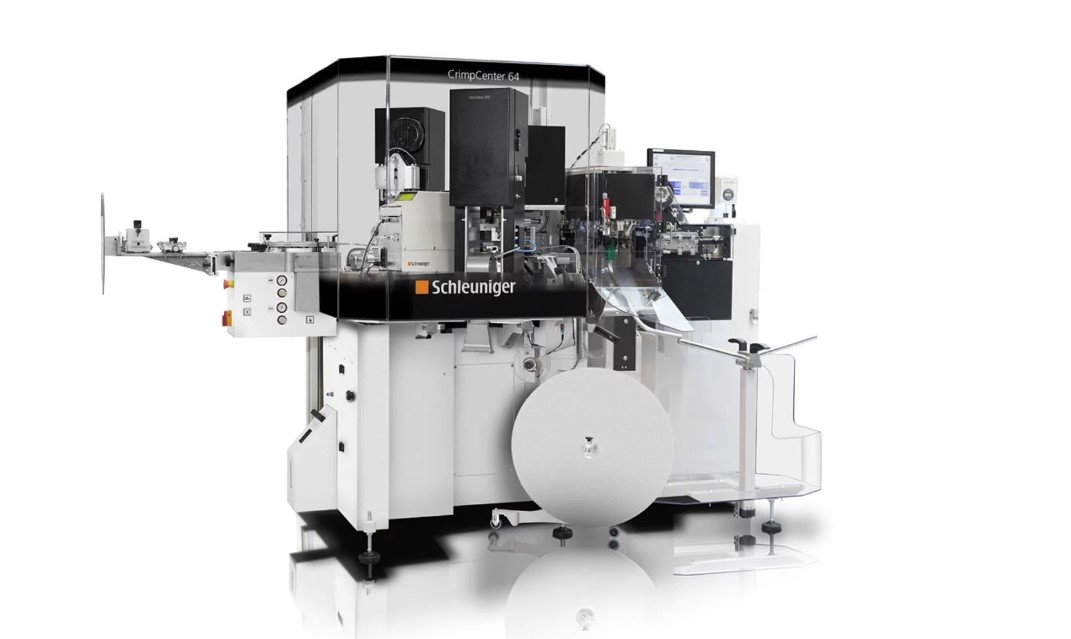

CrimpCenter ACS

類　　型：: 全自動壓接機

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: 自動卷線系統 (ACS) 解決了對加長收線槽的需要并大大節約了長線纜加工的對空間的需求。在生產過程中，系統會自動卷線、捆扎和分批處理長線纜。用于捆扎的標帶在后續加工環節可以被很簡便地去除。自動卷線系統 (The AutoCoiling System) 適用于 CrimpCenter 6 系列。它取代了設備標配的傳送帶，可以自動卷繞長線。當壓接中心一區加工完前線端，例如穿防水栓和壓接，一個線性夾持器會將線從刀頭轉移到卷線頭的夾持器。接下來的送線和卷繞將會同步完成。當壓接中心二區加工完后線端，線纜就會被捆扎單元用膠布固定住，置放在堆疊單元中。堆疊單元的頂部是在旋轉的，所以即使設備在工作，操作者也能夠安全而方便地將線圈取出。

自動卷線系統 (ACS) 解決了對加長收線槽的需要并大大節約了長線纜加工的對空間的需求。在生產過程中，系統會自動卷線、捆扎和分批處理長線纜。用于捆扎的標帶在后續加工環節可以被很簡便地去除。

高性能且占用空間少
可加工任意端含或者不含防水栓或端子的單線
通過 CrimpCenter 上的 EASY 軟件簡便操作
安裝簡便

自動卷線系統 (The AutoCoiling System) 適用于 CrimpCenter 6 系列。它取代了設備標配的傳送帶，可以自動卷繞長線。當壓接中心一區加工完前線端，例如穿防水栓和壓接，一個線性夾持器會將線從刀頭轉移到卷線頭的夾持器。接下來的送線和卷繞將會同步完成。當壓接中心二區加工完后線端，線纜就會被捆扎單元用膠布固定住，置放在堆疊單元中。堆疊單元的頂部是在旋轉的，所以即使設備在工作，操作者也能夠安全而方便地將線圈取出。

線纜長度	大約 4 m 至 30 m 以上 (13.12 ft. – 98.4 ft.) （根據線纜橫截面，必要的抽樣檢查而定）
線纜橫截面積	0.35 – 2.5 mm2 (22 – 13 AWG)
送線速度	最大 9 m/s (29.5 ft./s) （根據線纜及線纜包裝而定）
尺寸（長 x 寬 x 高）	1000 x 720 x 1700 mm (39.4?x 28.4?x 66.0")
重量	約 175 kg (385 Ibs.)
CE 認證	The CrimpCenter ACS 的設計制造完全遵循 CE 和 EMC 設備指引中關于機械和電氣安全性以及電磁兼容性的所有準則。
重要提示	鑒于線材種類和規格的多樣性，我們建議您在購買索鈮格設備前提供相應線纜樣品以便于我們做出準確測試。

功能

CrimpCenter ACS?可自動將長線纜卷成線圈，長度范圍從 4 米到超過 30 米之間，加上 CoilTaper 60 保證了卷線的順利加工。CoilTaper 60 與 Coiltstacker 60 使用進行卷線，Coiltstacker 60 有 2 個水平旋轉的收線臂。當線圈在一邊被收集時，上一批線圈已在另一邊等待手工卸下。線圈只需很小的儲存面積且十分容易堆放。
