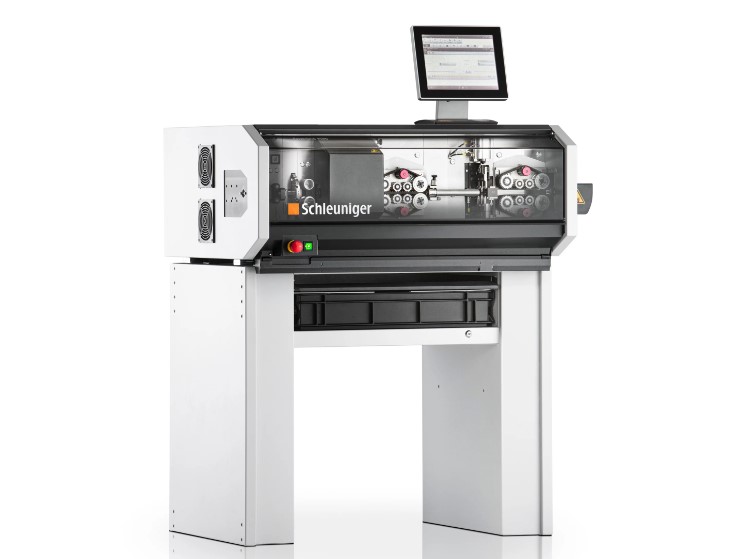

PowerStrip 9580

類　　型：: 剪剝?cè)O(shè)備

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: PowerStrip 9580 自動切線剝皮機注重高精準線纜加工，擁有卓越的產量和高度靈活的生產方式，目前有四個版本。得益于模塊化設計和多款機器備選項，PowerStrip 9580 能滿足客戶的定制化要求，并能隨時改裝。成熟安全的設計理念、縮短的轉換時間和直觀現代的機器操作，圓滿詮釋了該款機器的獨家配置優勢。

PowerStrip 9580 自動切線剝皮機注重高精準線纜加工，擁有卓越的產量和高度靈活的生產方式，目前有四個版本。得益于模塊化設計和多款機器備選項，PowerStrip 9580 能滿足客戶的定制化要求，并能隨時改裝。成熟安全的設計理念、縮短的轉換時間和直觀現代的機器操作，圓滿詮釋了該款機器的獨家配置優勢。

創新的機器控制縮短整個系統運行周期，提升加工過程的可靠性
SmartBlade 系統能實現幾秒內快速更換整體刀盒
多軸聯動
通過大功率馬達提高送線速率，加大退皮力度
免工具拆卸導管
通過SMG服務器和CAYMAN軟件與MES CAO兼容。

PowerStrip 9580 是全自動加工生產線的核心。它特別為需要高效生產的客戶度身訂造。強大的伺服驅動器能夠確保快速的送線和強大的剝皮力。智能控制系統保證了短的加工時間和高穩定性的絕佳加工質量。

只需要一臺全自動切割剝皮機，就可以加工最大截面為 70 mm2 (2/0 AWG) 的離散線，又可以處理屏蔽線和復雜的多芯電纜。諸如程控的切割刀頭系統、旋轉開線單元以及可移動的右出口導管等等這些加工模塊可以讓您根據現在或未來的加工要求來設定 PowerStrip 9580。?

選配的切割單元，包括 SmartDetect 質量監控系統，能防止殘次品混入最終成品中。傳感器控制系統實時監控整個剝皮過程，并檢測剝皮刀和芯線是否有接觸，這有助于改進產品質量且不降低機器性能。

加工模塊

PowerStrip 9580 有四種基本設定模式，并結合了加工功能模塊，使得其可以加工各式各樣的電纜。所有的基礎模件都可以通過其他 PowerSystem 的功能模塊和配件進行更新。如果您的使用需求有所改變，即使是已集成為設備組件的模塊也可以很方便地翻新或更換。

材料

多芯電纜
Mini防水栓
帶緩沖層光纖
涂層光纖
電線
實芯線
雙面玻璃光纖
單芯電纜
單線
光纖帶
光纖，含錫箔，或其他線纜
扁平帶狀電纜
扁平電纜
扁平線
屏蔽電纜
玻璃光纖
橡膠線
橡膠繩/ 剖面
凱夫拉線
凱夫拉編織物
同軸電纜
離散線
單股絞線
帶特殊屏蔽層的電線
塑料光纖（聚合物光學電纜）
管線
管
芯線
玻璃光纖
同軸電纜
護套扁平電纜

加工能力

切割長度

雙端全剝或半剝

外皮和內芯線剝皮

超薄外護套剝離

多芯線纜剝外皮

內導體倒角

多層屏蔽線纜加工

剝外皮和芯線以及中間開窗

多步驟剝皮

Zipcord 修剪分離剝皮

線纜標記

最大線纜外徑	0.5 mm - 16 mm (0.0196 - 0.63")
線纜橫截面積	最大線纜橫截面 0.5 mm2 - 70 mm2 (26 - 2/0 AWG)，可增加最多 20% 的切割力
線纜長度	標準型：74?- 1,000,000 mm? 短模套件：38 -?1,000,000 mm? 短模加工：0.1 - 74 mm
剝皮長度	0.1 - 1,000,000 mm?
退皮長度	左側： Max. 125 mm? 右側： Max. 240 mm?
SmartBlade 刀片盒	刀片數量: S/SR NA - M/MR?3 x 20 mm (0.79")?刀片寬度:?S/SR 1 x 20 mm (0.79") - M/MR?3 x 16 mm (0.63")?
刀片類型	20 mm 型: V 型、圓弧形、定制刀片、多弧型、通用開線型、特種型 16 mm 型(僅適用 M 和 MR 版本): V 型、圓弧形、定制刀片、多弧型、特種型
接口	3 x USB, 2 x Ethernet 前端、后端加工設備接口，熱印機 5個額外的索鈮格接口，最多可接2個標記系統，不同的周邊設備和急停電路。
電源	100–120 VAC 200–240 VAC 50/60 Hz
氣源	6–10 bar (87-145 psi)
尺寸（長 x 寬 x 高）	1030 x 785 x 407 mm 不包括獨立的觸摸屏
重量	S: 129 kg? SR: 145 kg? M: 136 kg? MR: 152 kg?
認證	PowerStrip 9580 遵循歐盟指令和國際標準。(IEC和ISO)

不同的裝配為 PowerStrip 9580 添加了更多的處理功能，并使機器更易操作。通用的開線裝置、各式的刀片型號，又或是操作方便的模塊化機架系統都是典型的可選配件。無論在今天還是將來，強大的 PowerSystem 系統和 SmartBlade 設計都確保了最大的靈活性運用性。

程控加工參數
