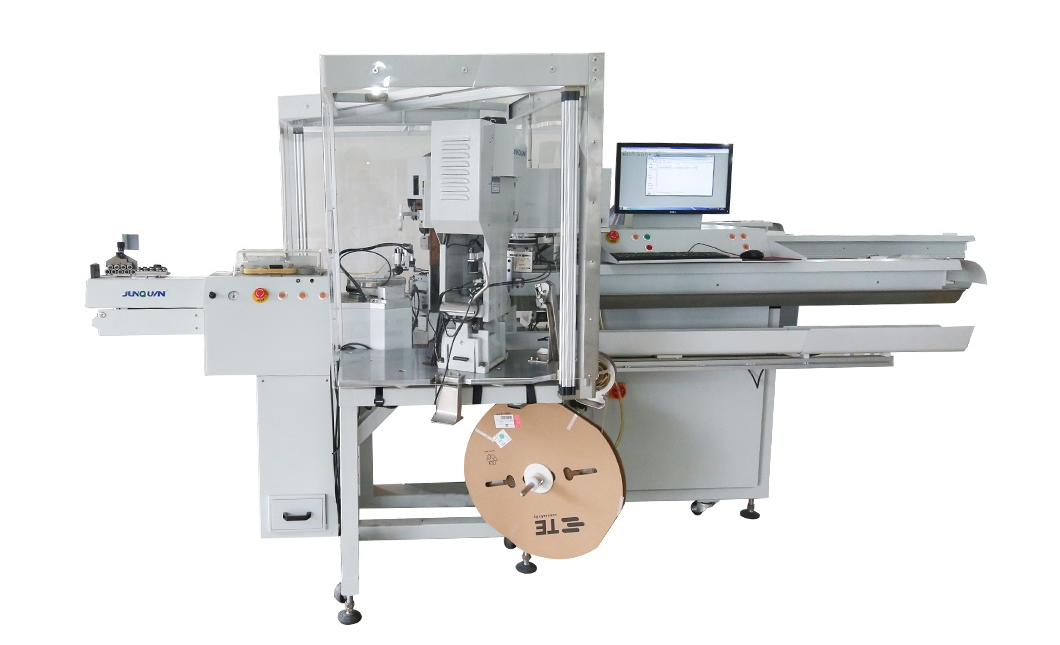

全自動端子壓接機JQ-3
- 類 型:
- 壓接機
- 品 牌:
- 君權自動化
- 顏 色:
- 其他
- 產品描述:
- JQ-3全自動端子壓著機是一種集光、機、電、磁、氣為一體的自動化的智能線束加工設備,廣泛應用于汽車、新能源、高鐵、航空航天、電子電器等領域線束的自動化生產
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

概述
JQ-3全自動端子壓著機是一種集光、機、電、磁、氣為一體的自動化的智能線束加工設備,廣泛應用于汽車、新能源、高鐵、航空航天、電子電器等領域線束的自動化生產,該設備特點優勢:
1、? 自動化程度高,可實現剝線、壓接、穿防水栓、噴碼等工序的全自動一次性完成;
2、? 具有端子壓接噪音小、壓力穩定、精確度高、占用空間?。?/span>
3、? 匹配各式模具,行程可任意調節,更換方便快捷;
4、? 對高精度特別是小細線、小端子的壓接更具備特別優勢。
技術參數
技術參數 |
Specification Fields |
JQ-3 |
JQ-3T |
線徑范圍 |
Wire Range |
0.31-3mm2 |
2.5-5mm2 |
長度范圍 |
Length Range |
80mm-65000mm |
|
切斷精度 |
Cutting Accuracy |
L≤100mm時,±(L×0.2%+0.5)mm;L>100mm時,±(L×0.2%+1)mm。 |
|
剝皮長度 |
Stripping Length |
兩端0.1-18mm(Both sides 0.1-18mm) |
|
壓?接?力 |
Press Capacity |
19.6KN(2.0Ton)×2Sets |
40.0KN(4.0Ton)×2Sets |
送線速度 |
Feed Speed |
8m/s |
6m/s |
檢驗裝置 |
Detector |
電線缺失、過負荷、偏差、壓力、壓著和剝皮。 |
|
電????源 |
Power Supply |
AC 220V |
AC 380V |
功????率 |
Power Output |
3.0KW |
3.5KW |
氣????壓 |
Compressed |
5-6Bar |
|
噪?音?度 |
Noise level |
||
外形尺寸 |
Measurement |
W1377×L3500×H1800mm+2或4m收線 |
|
重????量 |
Weight |
1200Kg |
1300Kg |
