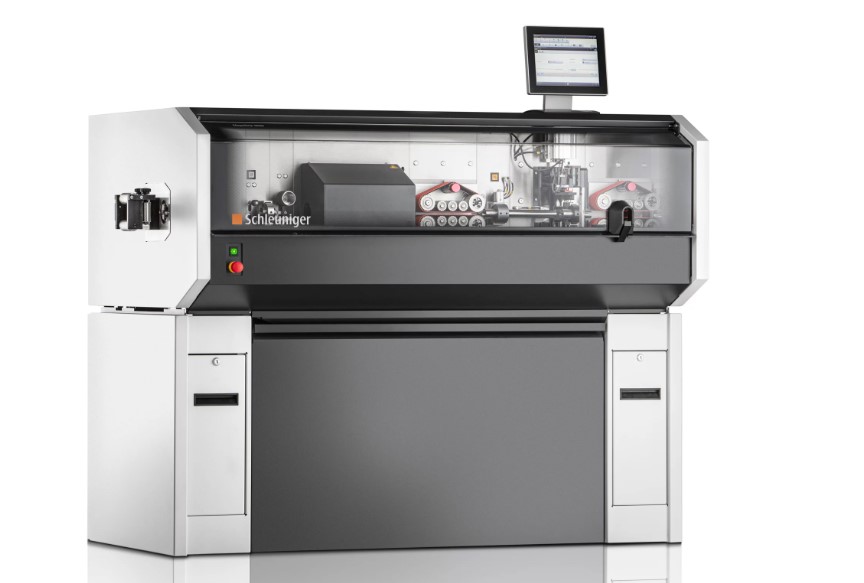

MegaStrip 9680

類　　型：: 剪剝?cè)O(shè)備

品　　牌：: Schleuniger

顏　　色：: 其他

產品描述：: MegaStrip 9680 是一臺模塊化設計的全自動切剝機，用于加工外徑在 35 mm 以內的單芯線，多芯電纜以及屏蔽電纜。MegaStrip 9680 最突出的特征是廣泛的線纜加工范圍。由于采用模塊化設計理念，并能連接索鈮格及第三方的各類周邊設備，這款機器堪稱全能。

MegaStrip 9680 是一臺模塊化設計的全自動切剝機，用于加工外徑在 35 mm 以內的單芯線，多芯電纜以及屏蔽電纜。MegaStrip 9680 最突出的特征是廣泛的線纜加工范圍。由于采用模塊化設計理念，并能連接索鈮格及第三方的各類周邊設備，這款機器堪稱全能。

兩種模塊機型及備選件的設計，擴展了粗線加工范圍
精準的多步驟加工，得益于索鈮格多刀位切割刀頭和 SmartDetect 質量監控系統的設計
高度靈活，配備 SmartBlade 系統可快速更換整套刀片組
充足的存儲空間，可存儲反復加工的線纜端類型和加工模式，從而簡化了編程
切刀頭后部軸向可最多裝兩個噴墨打印機，實現經濟生產、減少?gòu)U料
通過SMG服務器和CAYMAN軟件與MES CAO兼容

最大截面 120 mm2 或 300 mm2?的離散線，屏蔽電纜以及復雜的多芯線可以在一個自動化操作系統里加工。MegaStip 9680 有兩種基本配置的機型:

M 型：可自由編程的索引式多刀刀頭
MR 型：額外配置的旋轉切割單元用于精確切割屏蔽層

兩種版本都兼容 CAYMAN 線纜加工軟件和 CAO 計劃生產軟件（生產執行系統），實現不同聯網功能。MegaStrip 9680 能實現產量最大化。強勁的伺服馬達確保高效的送線和退皮。顏色編碼導管和免拆卸工具在極短的時間內完成更換。傳感器監控和可選的 SmartDetect 系統確保生產的順利進行，能及時糾正錯誤并減少物料的浪費。

材料

帶緩沖層光纖
涂層光纖
電線
實芯線
雙面玻璃光纖
單芯電纜
單線
光纖帶
光纖，含錫箔，或其他線纜
扁平帶狀電纜
扁平電纜
扁平線
護套扁平電纜
屏蔽電纜
玻璃光纖
橡膠線
橡膠繩/ 剖面
凱夫拉線
凱夫拉編織物
同軸電纜
離散線
單股絞線
帶特殊屏蔽層的電線
多芯電纜
塑料光纖（聚合物光學電纜）
管線
管
芯線
玻璃光纖
同軸電纜

加工能力

切割長度

離散線纜剝皮

雙端全剝或半剝

外皮和內芯線剝皮

超薄外護套剝離

多芯線纜剝外皮

內導體倒角

多層屏蔽線纜加工

剝外皮和芯線以及中間開窗

多步驟剝皮

Zipcord 修剪分離剝皮

開窗剝皮

線纜標記

最大線纜外徑	2.5 mm -?35 mm (0.0984 - 1.38")
線纜橫截面積	標準 1.5 mm2 - 120 mm2?(16 - 4/0 AWG) 可選 240 mm2 – 300 mm2?(500 MCM - 600 MCM) 取決于線纜類型
線纜長度	標準： 150 – 999,999 mm (5.90 - 39,370") （標準） 225 – 999,999 mm (8.85 - 39,370") （配置兩個噴墨打印機）短模式：
剝皮長度
退皮長度	左側： 225?mm (8.85")（標準） 300 mm (11.8")?（配置兩個噴墨打印機）右側： 360 mm (14.2")?（標準）
刀片盒	2 x 56 mm 4 x 28 mm 56 + 2 x 28 mm
接口	3 x USB, 2 x Ethernet 前端、后端加工設備接口，熱印機。 5個額外的索鈮格接口，最多可接2個標記系統，不同的周邊設備和急停電路。
電源	3L+N 380/220–415/240 VAC 3L 200–240 VAC 50/60 Hz
氣源	6–10 bar (87-145 psi)
尺寸（長 x 寬 x 高）	1,730 x 1,055 x 1,365 mm (68" x 41.5" x 54")
重量	M 版本 500?kg MR 版本 528?kg
認證	MegaStrip 9680 遵循歐盟指令和國際標準。(IEC和ISO)

概念

MegaStrip 9680 M 的特點是配置了索鈮格專利的多刀位切割頭以進行多步加工。MegaStrip 9680 MR 是在 MegaStrip 9680 M 基礎上配置了高度靈活的旋轉切割裝置應用于加工屏蔽線纜。兩種機型都帶 SmartBlade? 系統可在幾秒內迅速更換刀片。機器可最多與兩種不同的噴墨式標簽打標系統連接使用。打印頭的位置位于切線頭后面，是為了防止廢料的消耗。

特征
