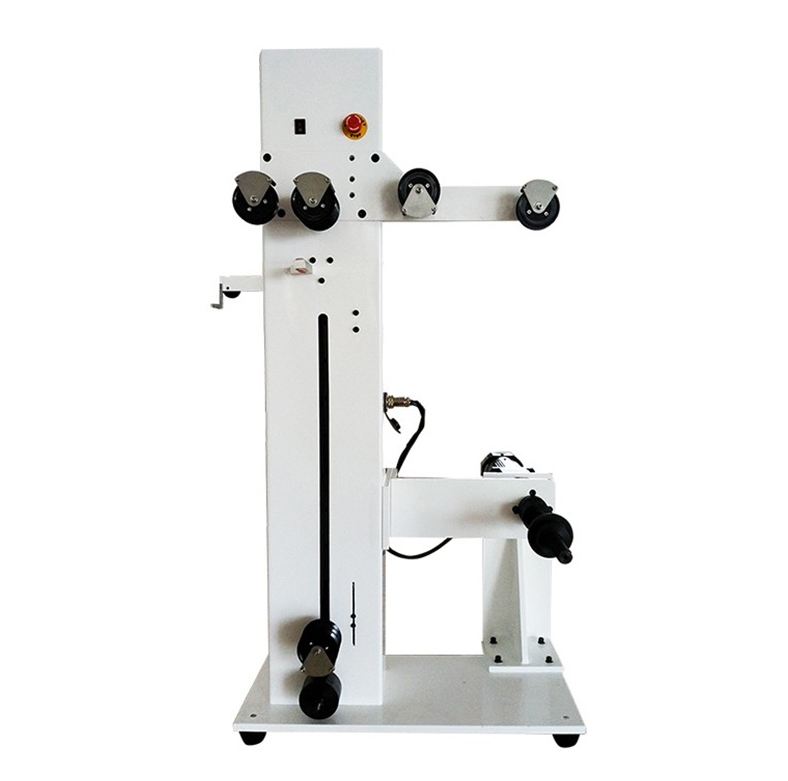

PF-3/PF-3S送線器
- 類 型:
- 放料機
- 品 牌:
- 君權自動化
- 顏 色:
- 其他
- 產品描述:
- PF-3/PF-3S送線器
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

概述
PF-3系列送線器分為單芯細線、粗線、排線送線器
本設備采用傳感器及AC交流馬達送線,可將線材穩定的送出,順利供應線材給主機使用。本機可偵測及警示有無線材,電線是否過載,送線速度是否足夠,并可將送線時不良訊息傳給所使用裁線機或自動端子機作停機處理,以達到平穩、高速送線,本裝置可通用軸裝或丸裝線卷。?
配合我公司JQ系列全自動端子壓著機線材輸送。
技術參數
技術參數 |
Specification Fields |
PF-3(排線型) |
PF-3S(單線型) |
電線形狀 |
Wire shape |
排線:寬度≦25mm,厚度≦2mm |
導線外徑 Wire diameter≦3mm |
線軸重量 |
Spool weight |
≤20Kg? |
≤20Kg? |
線軸最大直徑 |
Max. diameter of the spool |
360mm |
360mm |
線軸最大寬度 |
Max. width of the spool |
128mm |
175mm |
線軸內孔 |
The inner hole of the spool |
30mm-44mm |
30mm-44mm |
送線速度 |
Feed Speed |
0.75m/s |
1.8m/s |
電機減速比 |
Motor deceleration ratio |
1:5 |
1:5 |
電??? 源 |
Power Supply |
單相220V,50HZ |
單相220V,50HZ |
功??? 率 |
Power output |
90W |
120W |
外形尺寸 |
Measurement |
W890×L1170×H1450mm |
W890×L1170×H1450mm |
重??? 量 |
Weight |
55Kg |
55Kg |
