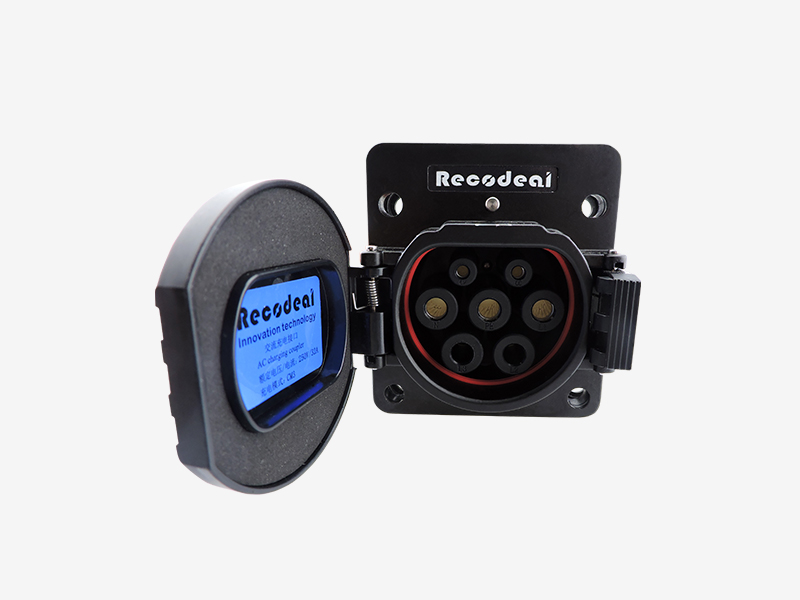

交流充電座-瑞可達
- 類 型:
- 交流充電座
- 品 牌:
- 瑞可達(Recodeal)
- 顏 色:
- 黑色
- 產品描述:
- 額定電流:16-63A 額定電壓:500V DC 芯數:7芯
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

產品描述
參考標準GB/T 18487.1-2015《電動汽車傳導充電系統第1部分:通用要求》
GB/T 20234.1-2015《電動汽車傳導充電用連接裝置第1部分:通用要求》
GB/T 20234.2-2015《電動汽車傳導充電用連接裝置第2部分:交流充電接口》
高于國標防護等級要求,一些充電接口可達到IP66以上防護等級
防誤觸設計(IPXXB)
線徑范圍:2.5mm2--16mm2
最大可支持63A充電電流
可靈活定制產品
性能參數
額定電流
| 接觸件規格 | 適配電纜 | 額定電流 | 用于 |
| Φ6mm | 2.5mm2 | 16A | 模式二 |
| 6mm2 | 32A | 模式三 | |
| 16mm2 | 63A | 模式三 |
額定電壓:500V AC
溫度范圍:-40℃--+85℃
充電模式參數歸總
| 交流充電接口插頭配線規格以及電氣參數 | ||||||||
| 推薦線纜規格 | 額定電流 | 各個接口線纜規格(mm2) | ||||||
| L1 | N | PE | L2 | L3 | CC | CP | ||
| 3*2.5mm2+1*0.75mm2 | 16A | 2.5 | 2.5 | 2.5 | / | / | 0.75 | 0.75 |
| 3*6mm2+1*0.75mm2 | 32A | 6 | 6 | 6 | / | / | 0.75 | 0.75 |
| 5*16mm2+1*0.75mm2 | 63A | 16 | 16 | 16 | 16 | 16 | 0.75 | 0.75 |
| 若有其它要求請?zhí)岢?,充電接口的具體型號根據客戶要求定制。 | ||||||||
后安裝插座

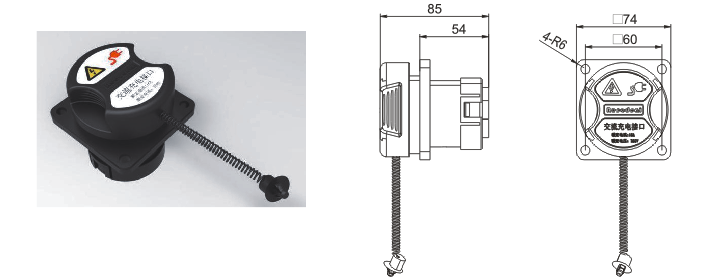

快速插拔式防塵蓋—1
功能簡介:后安裝交流充電插座,內嵌M6螺母,安裝尺寸符合國標要求,尼農彈力繩上卡扣固定在車身開孔內,防塵蓋能實現快速插拔,插座后腔防護等級IP67,具體型號請咨詢我司;

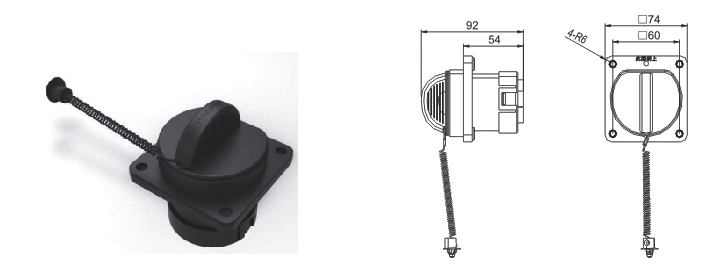

快速插拔式防塵蓋—2
后安裝交流充電插座,內嵌M6螺母,安裝尺寸符合國標要求,尼農彈力繩上卡扣固定在車身開孔內,防塵蓋能實現快速插拔,插座后腔防護等級IP67,具體型號請咨詢我司;

前安裝插座

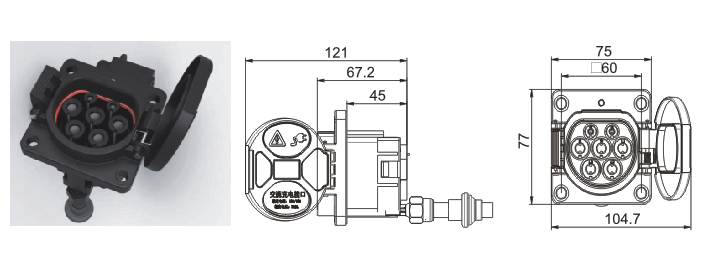

帶排水口功能插座
前安裝交流充電插座,帶有阻尼翻蓋,安裝尺寸符合國標要求,插座后腔體防護等級IP67,另外前腔體包括插孔內部意外進水后均可通過排水口和排水管排出,水排盡后仍能繼續充電,具體型號請咨詢我司;

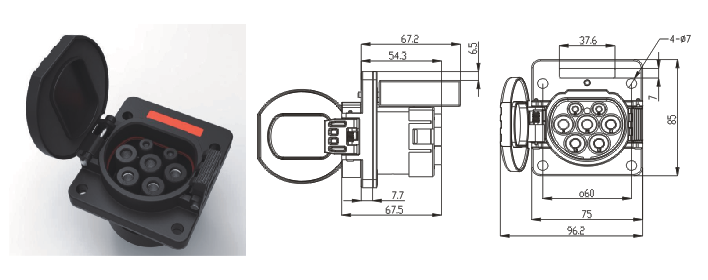

帶指示燈功能插座1
阻尼翻蓋插座,插座適用于前安裝,安裝尺寸符合國標要求,插座后腔體防護等級IP67,單獨帶有充電狀態燈,通過顏色變化顯示不同充電狀態,具體可按客戶要求定做,具體型號請咨詢我司;

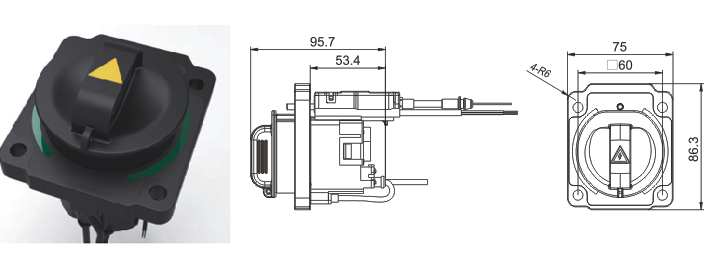

帶指示燈功能插座2
拔蓋插座,插座適用于前安裝或后安裝,安裝尺寸符合國標要求,插座后腔體防護等級IP67,法蘭兩側帶有半環形充電狀態燈,通過顏色變化顯示不同充電狀態,具體可按客戶要求定做,具體型號請咨詢我司;

電機鎖插座

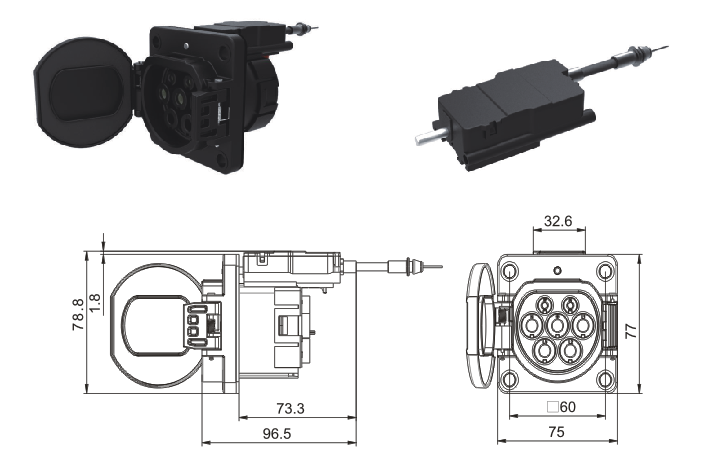

電機鎖1
電機鎖驅動電壓12V,另外電機鎖能提供鎖止到位信號與解鎖到位信號,具體型號請咨詢我司;

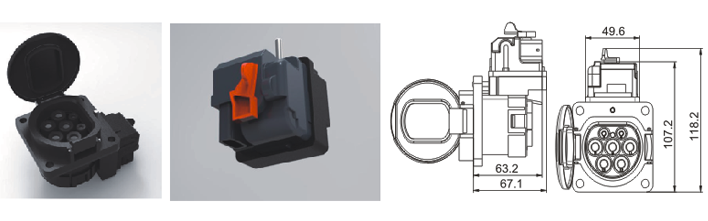

電機鎖2
瑞可達自主設計電機鎖,驅動電壓12V,單獨防護等級IP55,鎖軸桿與手動解鎖拉桿為非聯動,機械壽命:100000次/來回(可配三線制或四線制),體積相比同類電機鎖更小,適用于車身安裝空間較小處,具體型號請咨詢我司;
