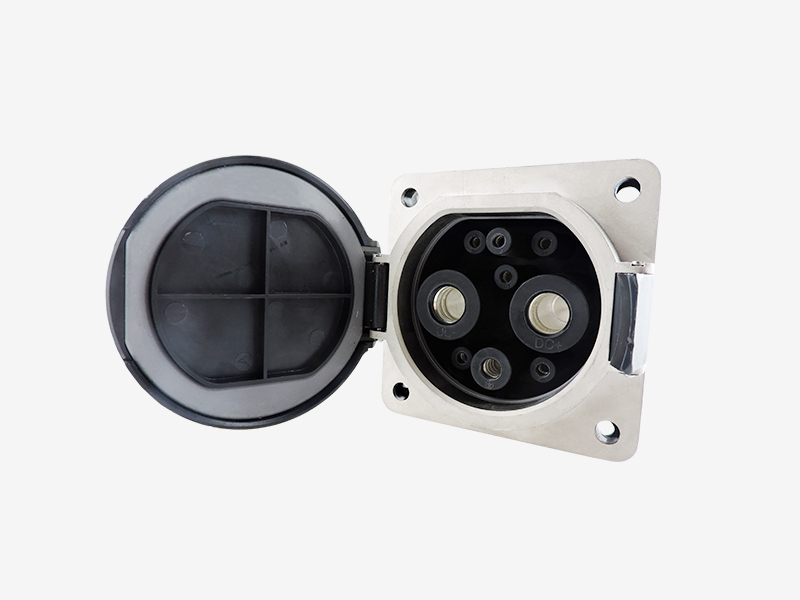

直流充電座-瑞可達
- 類 型:
- 直流充電座
- 品 牌:
- 瑞可達(Recodeal)
- 顏 色:
- 黑色
- 產品描述:
- 額定電流:80-250A 額定電壓:750V DC 芯數:9芯
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

產品描述
參考標準GB/T 18487.1-2015《電動汽車傳導充電系統第1部分:通用要求》
GB/T 20234.1-2015《電動汽車傳導充電用連接裝置第1部分:通用要求》
GB/T 20234.3-2015《電動汽車傳導充電用連接裝置第3部分:直流充電接口》
防誤觸設計(IPXXB)
線徑范圍:25mm2--80mm2
最大可支持250A充電電流
可靈活定制產品
性能參數
| 直流充電接口配線規格以及電氣參數 | |||||||||||
| 推薦線纜規格 | 額定電流 | 額定電流各個接口線纜規格(mm2) | |||||||||
| DC+ | DC- | PE | S+ | S- | Cc1 | Cc2 | A+ | A- | 其他 | ||
| 3Cx25mm2+2Cx4mm2 +1Px0.75mm2+1Px0.75mm2) +4Cx0.75mm2+4Cx0.75mm2 |
80A | 25 | 25 | 25 | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 0.75 |
| 2Cx35mm2+1Cx25mm2 +2Cx4mm2+1Px0.75mm2 +1Px0.75mm2+4Cx0.75mm2 +4Cx0.75mm2 |
125A | 35 | 35 | 25 | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 0.75 |
| 2Cx50mm2+1Cx25mm2 +2Cx4mm2+1Px0.75mm2 +1Px0.75mm2+4Cx0.75mm2 +4Cx0.75mm2 |
200A | 50 | 50 | 25 | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 0.75 |
| 2Cx70mm2+1Cx25mm2 +2Cx4mm2+1Px0.75mm2 +1Px0.75mm2+4Cx0.75mm2 +4Cx0.75mm2 |
250A | 70 | 70 | 25 | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 0.75 |
外型尺寸
插座

推薦安裝開孔尺寸
法蘭墊密封方式插座開孔尺寸及示意圖

后安裝方式插座開孔尺寸及示意圖

整體護套密封方式插座開孔尺寸及示意圖
