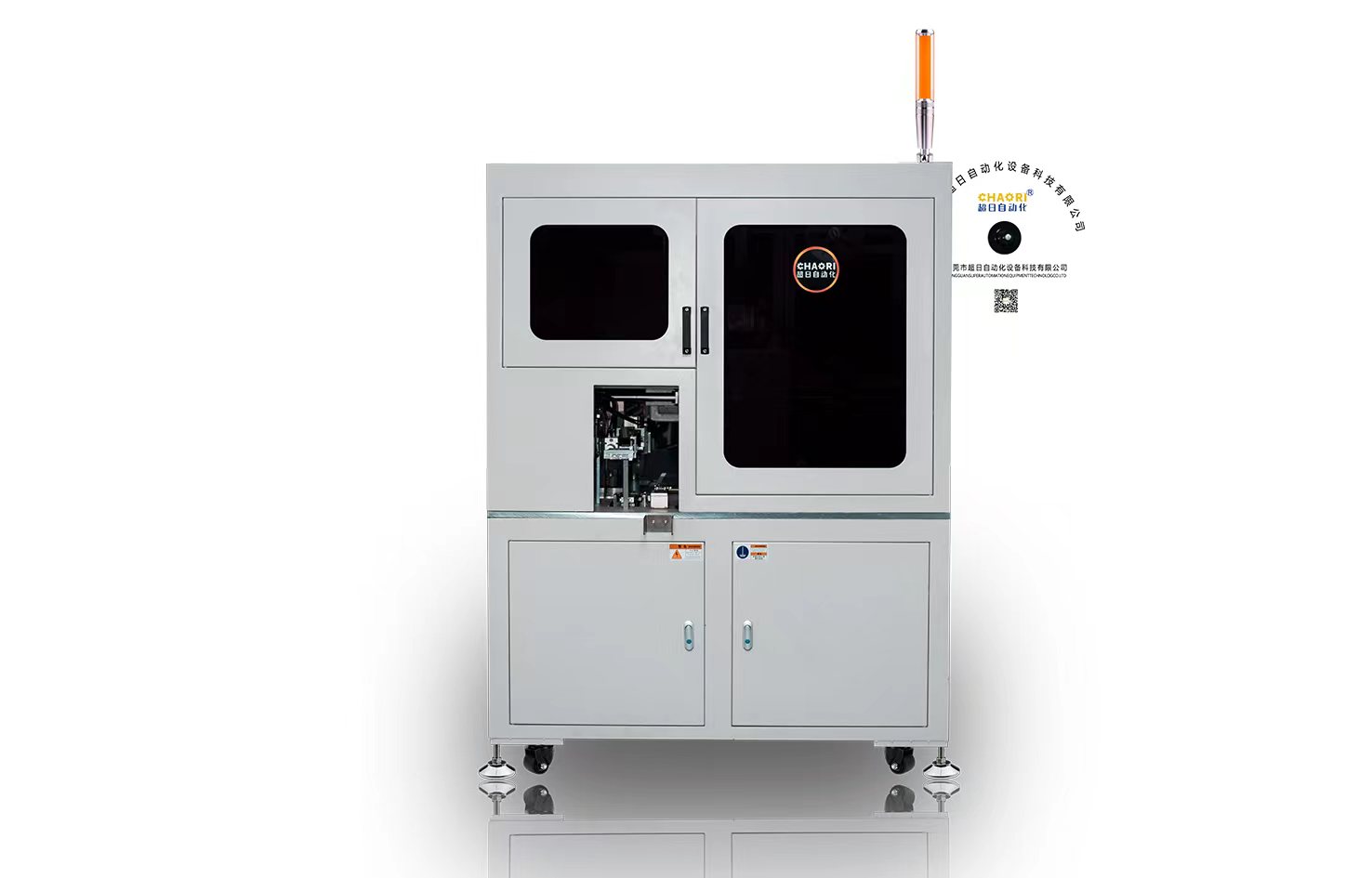

全自動單頭穿殼沾錫機06L
- 產品描述:
- 全自動單頭穿殼沾錫機06L
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

設備功能:前端扭線上錫,后端打端穿殼? 可打長短線;
節省成本:前端扭線上錫,后端打端穿殼所有過程全自動完成,為客戶節約生產成本;
穩定性好:壓端采用偏心軸和凸輪結構,端子壓著力均衡,端子壓著整齊,一致性好;
精度高:采用伺服電機控制切斷、剝皮、壓端定位、送殼、穿殼,定位精確;
操作簡單:觸觸摸屏操作,參數設定及操作簡便,一看即會,
普通員工只需簡單培訓,即可一人操作數臺設備:
基本參數 |
設備編號 |
CR-06L |
設備名稱 |
全自動單頭穿殼沾錫機-長短線 |
|
長x寬x高 |
(2043+L)x1570x1800 |
|
設備重量 |
約700KG |
|
工作氣壓 |
0.5-0.7Mpa,氣源過濾干燥 |
|
工作電壓 |
AC220V 50HZ |
|
額定電流 |
40A |
|
設備配置 |
控制 |
永宏P(guān)LC |
伺服電機 |
日本三協伺服電機 |
|
步進電機 |
雷塞步進電機 |
|
氣動 |
SMC、亞德客 |
|
檢測 |
視覺檢測裝置、壓力管理裝置 |
|
|
加工參數 ? |
效率 |
300-400次/小時(效率會根據長度、PIN數浮動),可同時穿多位膠殼,可24小時工作 |
長短落差 |
1-40mm |
|
切斷長度 |
50-1000mm(長度可以定制) |
|
前端剝皮 |
0-5mm |
|
后端剝皮扭線 |
剝皮0-10mm,扭線2-6mm |
|
線材種類 |
AWG28# - 18#電子線、排線 |
|
膠殼類型 |
1.25\1.5\2.0\2.5等 |
|
插殼加工P數 |
電子線2P-12P,排線2P-8P(非長短線) |
