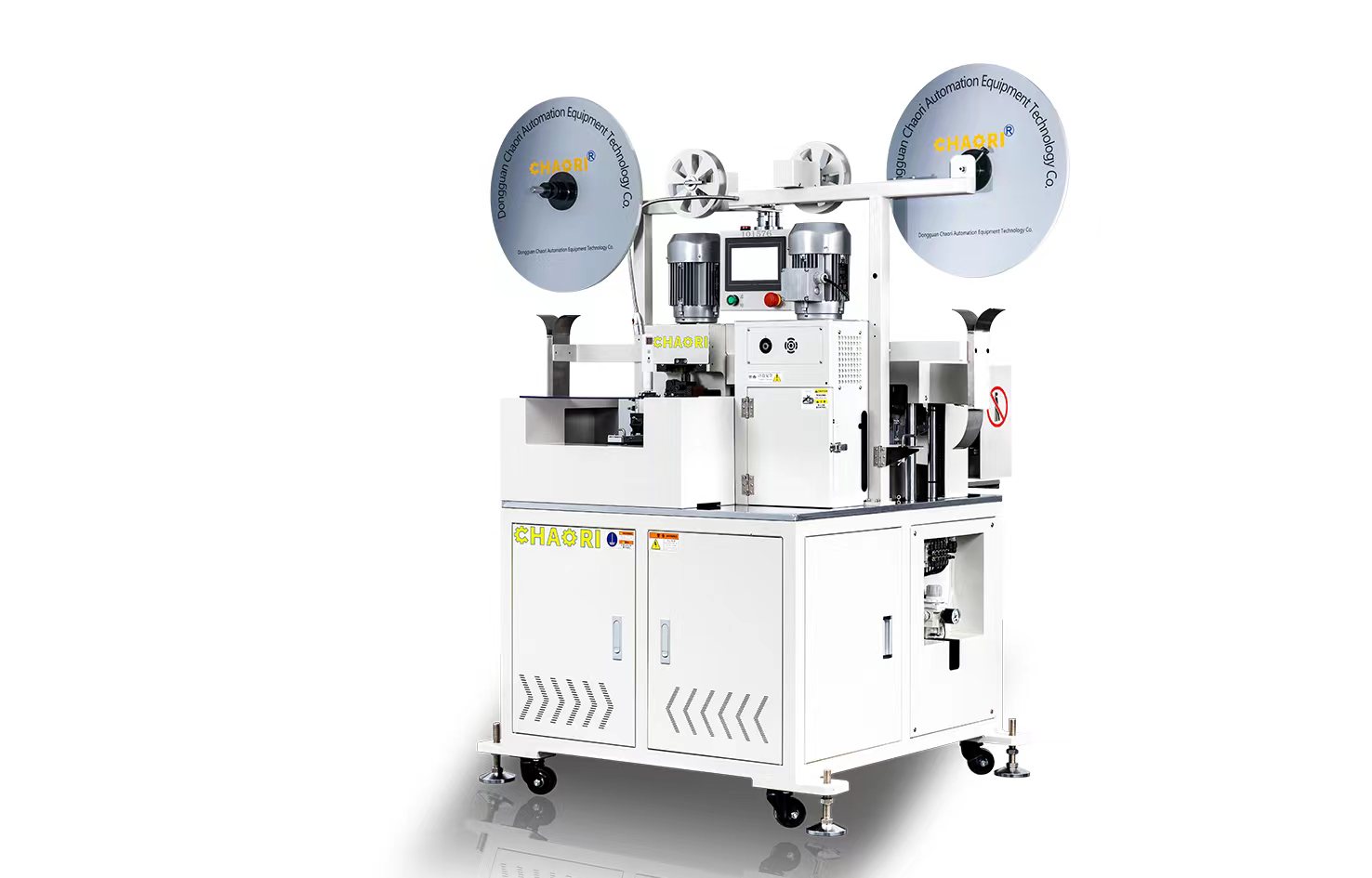

全自動雙頭壓端沾錫機08Q
- 產品描述:
- 全自動雙頭壓端沾錫機08Q
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

設備功能:雙頭壓端,可一頭壓端一頭扭線上錫;
節省成本:雙頭壓端單頭上錫,所有過程全自動完成,為客戶節約生產成本,;
穩定性好:壓端采用偏心軸和凸輪結構,端子壓著力均衡,端子壓著整齊,一致性好;
精度高:采用伺服電機控制切斷、剝皮、壓端定位、送殼、穿殼,定位精確;
操作簡單:觸觸摸屏操作,參數設定及操作簡便,一看即會,
普通員工只需簡單培訓,即可一人操作數臺設備:
基本參數 |
設備編號 |
CR-08Q |
設備名稱 |
全自動雙頭壓端沾錫機 |
|
長x寬x高 |
(2159+L)x1630x1750 |
|
設備重量 |
約700KG |
|
工作氣壓 |
0.5-0.7Mpa,氣源過濾干燥 |
|
工作電壓 |
AC220V 50HZ/15A |
|
額定電流 |
25A |
|
安放環境 |
地面平整結實,干燥,無陽光照射 |
|
設備配置 |
控制 |
永宏P(guān)LC |
伺服電機 |
永宏(日本三協)伺服電機 |
|
步進電機 |
雷塞步進電機 |
|
氣動 |
SMC氣動 |
|
檢測 |
壓力管理裝置(選配) |
|
功能參數 |
效率 |
800PCS/h(排線12P),機器可24小時工作 |
特殊功能 |
排線可同時加工兩條或兩條以上(含兩并線) |
|
電子線可同時加工12條(最多) | ||
兩端壓著、單端壓著、間隔壓著、轉相壓著 | ||
排線中間分段(4段) | ||
后端可半剝、可上錫 | ||
模具更換 |
可更換模具 |
|
加工參數 |
切斷長度 |
45-1000mm(長度可以定制) |
前端剝皮長度 |
剝皮0-6mm |
|
后端剝皮長度 |
剝皮0-10mm、扭線3-8mm |
|
線材種類 |
AWG30#-18#排線類,26#-18#電子線 |
|
最大線寬 |
35mm |
|
最大P數 |
24P |
