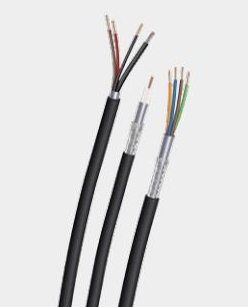

105℃級帶護套1000M以太網數據纜
- 產品描述:
- 105℃級帶護套1000M以太網數據纜
線束工程師服務平臺
可以搜到:產品、技術、資料、新聞、檢測、企業、視頻

產品介紹?
一對以太網總線用于汽車系統,旨在為了獲得一套具有靈活性和可擴展性的以太網布線方案,它可以提 高車輛的安全性和舒適性,并提供信息娛樂,同時顯著降低車內網絡的復雜性和布線成本。代替CAN總線并 作為5G通信的最佳配套總線,1000M以太網數據纜是最新的版本,他為車聯網提供了一個完全滿足5G數據 傳輸?shù)倪x擇。
產品信息?
?參考標準 —— ISO 19642、IEEE802.3bp、VW75206-2、QC/T 414、GMW 3173?
?溫度范圍 —— -40~105℃ 彎曲半徑 —— 5×O.D(固定),10×O.D(非固定)?
?電壓等級 —— DC 60V 阻燃要求 —— 滿足ISO 19642標準
產品材料?
?導 體 —— 裸銅?
?絕 緣 —— 聚丙烯(PP)?
?包帶屏蔽 —— 單面鋁箔?
?編織屏蔽 —— 鍍錫銅絲?
?護 套 —— 聚氯乙烯(PVC);熱固性彈性體(TPE)
電氣性能
?特性阻抗:100±5Ω(TDR)
?衰 減 :

回波損耗:

縱向轉換損耗LCL:

縱向轉換傳輸損耗LCTL:

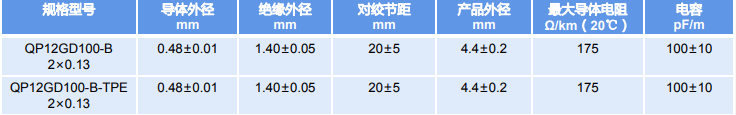

產品結構
