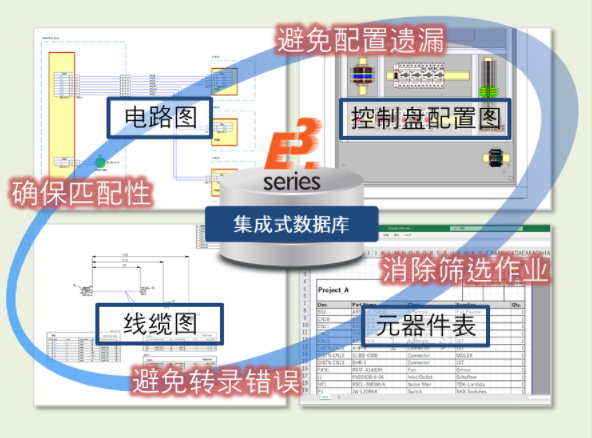

以一個數據庫統一管理設計信息，因此可共享符號圖形、元器件、端子、連接器等各種信息，靈活地導出各圖紙所需的信息
“接線圖”、“線纜圖”、“單線接線圖”、“展開的連接圖”、“控制盤內配置圖”等多種圖紙間的設計信息實時聯動，時刻確保匹配性
充分利用統一管理的數據，自動制作報表、列表、各種圖紙
各種圖紙間實時聯動，因此可時刻確保匹配性，減少修正、審圖的工作量及次數。
此外，利用集成式數據庫內集成的信息，可減少元器件表格等報表制作的工作量。
【自動生成線纜圖】
基于制作電路圖時規定的連接器/線纜等的信息，自動完成向線纜圖的轉錄作業。
由此可削減制圖工時，確保與電路圖的匹配性。
【輸出元器件表格/布線表】
通過集成式數據庫來管理多種圖紙，可自動輸出1種機型內的所有元器件信息、連接信息。通過自動輸出，可減少制作工時及轉錄錯誤，實現高質量的報表制作。
通過與圖研的PCB板用電路CAD CR-8000 Design Gateway協同聯動，設計時可自動生成來自PCB板連接器的嵌合連接器，確保與PCB板側連接器的匹配性。此外，還可應對設計變更。
引進E3.series時，需要各自重新審視自由繪制的圖紙，進行某種程度的標準化。由于格式得到了統一，因此即便是資歷尚淺的設計人員也能夠制作出高辨識度的圖紙。
