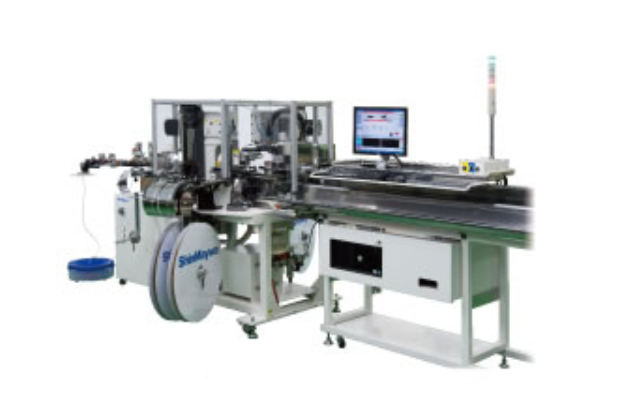

兩端打端子機TRD401

類　　型：: 兩端打端子機

品　　牌：: 新明和

顏　　色：: 其它

產品描述：: 日益進化和發展的汽車產業。隨著車輛電子化的發展，線束作用的增加，電線尺寸的細線化成了很大的課題。此外,為了應對汽車廠家的生產計劃，近年來線束的小批量生產成了全世界的趨勢。能解決這個課題的正是新明和的兩端打端子機TRD401系列。除了支持高度質量管理的各種傳感器之外,還標準裝備了端子壓著監視器。備有提高生產性的“自動換線裝置”和“模具更換裝置”。此外,產品線中還新增加了搭載3連自動更換防水栓機型，受到了全世界用戶的支持。

聯系我們

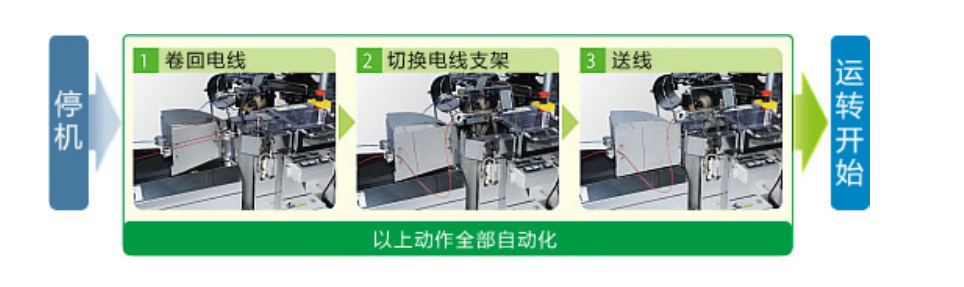

自動換線裝置

因變更電線顏色和尺寸而需的繁瑣換線作業實現了自動化

在生產中預設號下批次生產用的電線，則可實現自動換線。與以往的手動換線相比，自動換線所需時間每次所需時間可縮短為1/6。

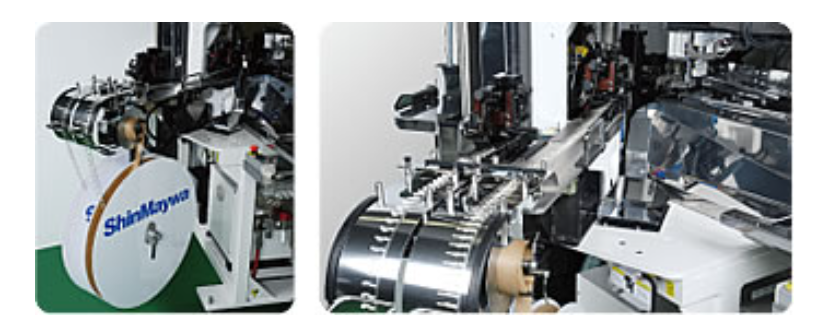

端子、模具更換裝置

停機時間大幅縮短

在生產中將下個使用的端子和模具放置好，推移滑架進行更換作業。

自動電線交換裝置，模具更換裝置為選購件。

標準規格

TRD401	TRD401WPA 兩端防水栓插入打端子機	TRD401WPSA 單端防水栓插入兩端打端子機
最大加工能力		兩側壓著4200(根/小時)	僅限兩側壓著3900(根/小時) 兩端防水栓插入壓著2600(根/小時)	僅限兩側壓著3900(根/小時) 單端防水栓插入兩端壓著2600(根/小時)
最大加工能力		條件：切斷長度100(㎜),機械速度最大設定
電線絕緣外徑/適用的電線尺寸	標準	1.0?3.0 (mm) / 0.22?2.0 (mm2)
	支持細線	0.8?2.0 (mm) / 0.13?0.8 (mm2)	有關對細線，3mm2規格的支持問題，請與我公司商談。
	3mm2支持	1.5?4.0 (mm) / 0.5?3.0 (mm2)	有關對細線，3mm2規格的支持問題，請與我公司商談。
切斷長度		60-20,000 (mm)
剝皮長度前/后兩端		0?17（mm）／設定單位0.1（mm）	–	–
半剝皮長度前/后兩端		1?25（mm）／設定單位0.1（mm）剝皮移動長度最大為17㎜
壓著機能力		24.5 (kN)
壓著機行程		標準 30（mm）　　選項件： 40（mm）可能
適用端子	板厚	以(銅合金)0.6（㎜）以下為基準
適用端子	最大長度	標準25（㎜）以下最大可設定30（㎜）。但,設定25~30（㎜）時，加工能力會降低。
防水栓插入裝置適用的防水栓		–	外徑φ8㎜×長度12㎜以下圓形橡膠制※1
電源		AC三相200±20(V)　50/60（Hz）、　PC用電源單相100V±14(V) 選項變壓器帶有PC用電源,單相100V
電力消耗量		0.35 (kWh)	0.41 (kWh)	0.40 (kWh)
電力消耗量		打開電源時，啟動時會產生瞬間電流，因此電源容量請確保在3kVA以上。
壓縮空氣	壓力	0.5?0.7 (MPa)
	消耗量※2	0.15 (m3/min) (ANR)	0.25 (m3/min) (ANR)	0.20 (m3/min) (ANR)
	消耗量※2	0.15 (m3/min) (ANR)	包括進紙器的空氣消耗
操作畫面	顯示器	液晶顯示器
	語言	日語、英語、西班牙語、中文,有關其他語言,請另行商談。
	操作	鼠標、鍵盤
	操作權限	可設定5級
壓著監視器		新明和制端子壓著監視器標準裝備波形顯示在操作畫面下部。
使用環境	溫度	10?40 (°C)
使用環境	濕度	RH 40?60 (%)
質量	本體	本體 890（kg）選項件搭載狀態	本體 940（kg）選項件搭載狀態	本體 920（kg）選項件搭載狀態

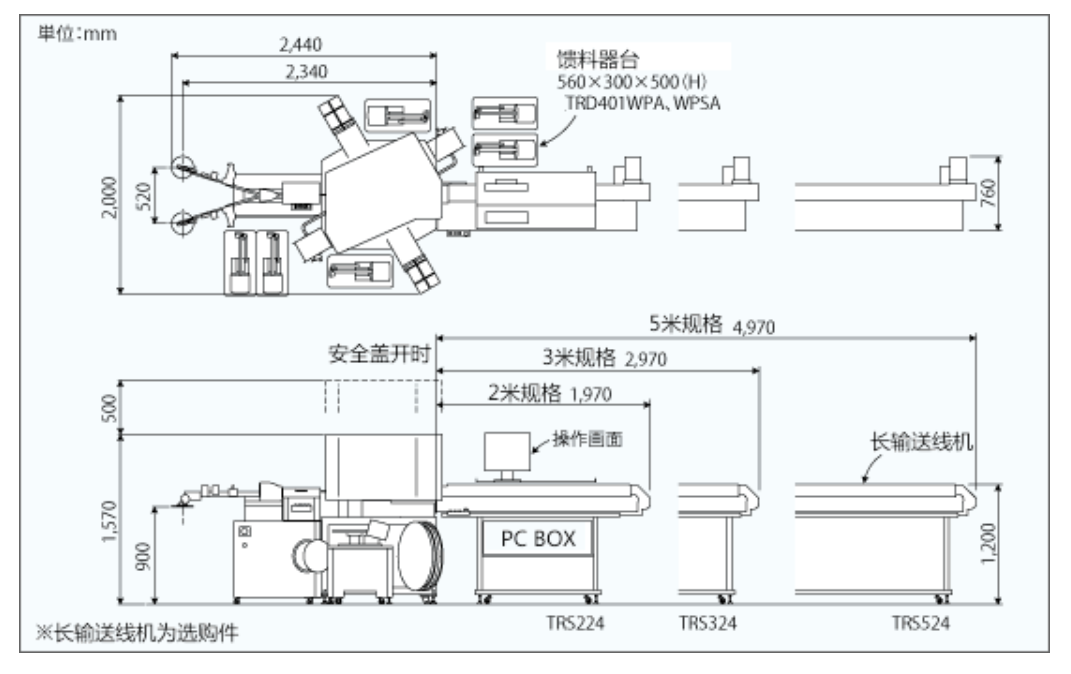

	長線輸送機	2m型： 150（kg）????3m型： 180（kg）????5m型： 230（kg）
	饋料器	-	單臺25(kg) (包括臺,送線器)
	帶輔助受線裝置PC臺	30 (kg)
其他標準裝備		不良電線切斷刀，層間紙卷紙器，數字式伸線機，端子有無?過載傳感器，電線接頭傳感器,電線有無傳感器，電線打結傳感器，F(xiàn)測線嘴一套
