簡介

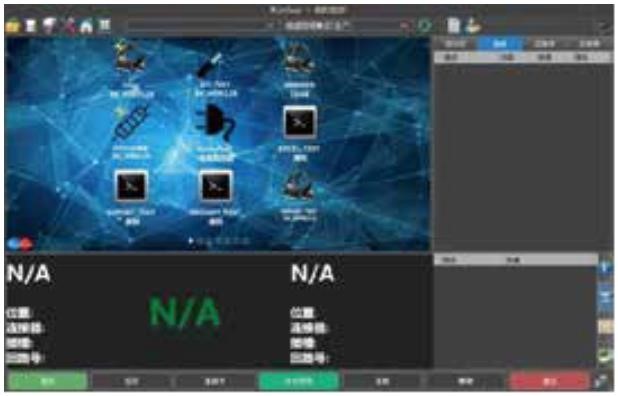

WireTest智能線束綜測軟件是基于BKW系列線纜線束測試儀控制、檢測、管理等需求而研發的配套應用軟件,簡稱“WireTest”軟件。主要用于控制、檢測、管理線纜線束測試儀的基礎資源,為開發和操作人員提供一個便捷、實用、友好的人機界面。WireTest軟件通過對多通道矩陣開關及高壓監控等硬件基礎設施的控制,生成多功能測試模式,完成線纜線束測試儀針對各類型線纜線束的測試功能,滿足用戶各種測試工程需求。
主要測試功能

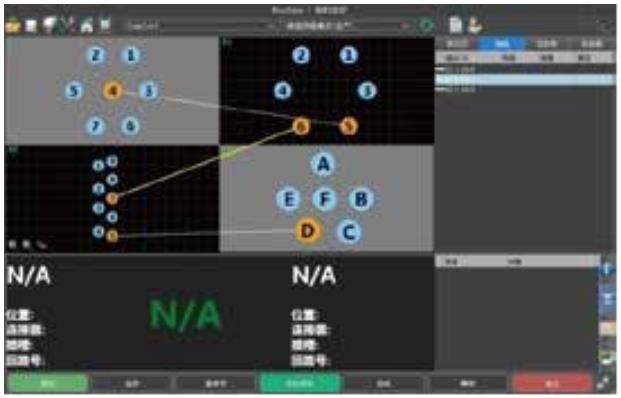

①連接關系測試?
●包括由于導線的通路、短路、斷路、插針錯位、連 接不良等造成的連接關系混亂;?
●通過測試分析普通導線的導通電阻,完成導線的傳
導性能監測;
? 一套線網中對不同單元的測試要求分別進行測試
●復雜系統可以支持分系統進行線束測試;
●自學習測試功能:快速檢測出未知線纜線束的連接
關系;?
●查線號測試功能:輔助裝配,可迅速查找節點準確

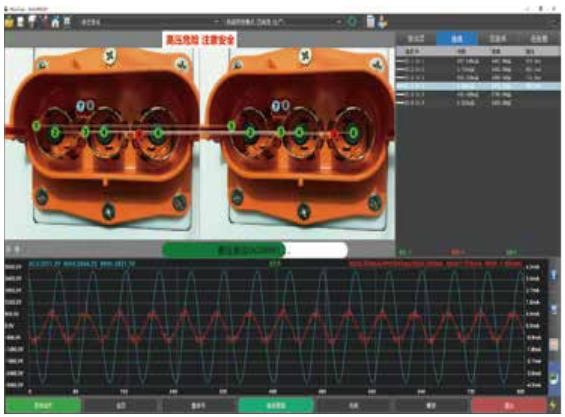

②絕緣/耐壓測試
●主要包括快速接地組合測試、網絡分組分項測試、測試電壓曲線控制、網絡分組交互測試、高壓屏蔽等測試步序。主要利用網絡分組交互測試法在?一套線網中對不同單元的測試要求分別進行測試,先做導通測試,再做短路測試,然后做絕緣耐壓測試,找出所有缺陷,大大提高測試速度。
●自動完成多點的絕緣測試,升壓時間、測試時間均可調,測試電壓DC50V遞增;快速測試線與線間、
●支持快速二分絕緣和耐壓測試,可以快速測試復雜
線纜優劣。


③元器件測試功能
●電阻測試功能:軟件可以測試線束中的特定電阻,如各種熱電阻;
●二極管測試功能:測試二極管的正向壓降,反向泄露電流等參數;
●電容/電感/電壓值測試功能;

④離散線束點測功能
●軟件支持導通和點測組合測試,對有連接和離散點的復雜線束一步即可完成短路,斷路測試,提高了線束測試效率;

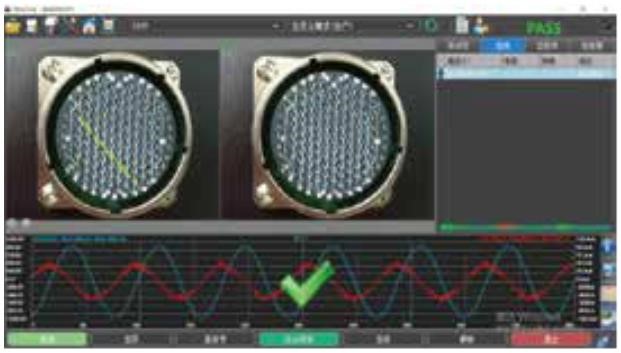

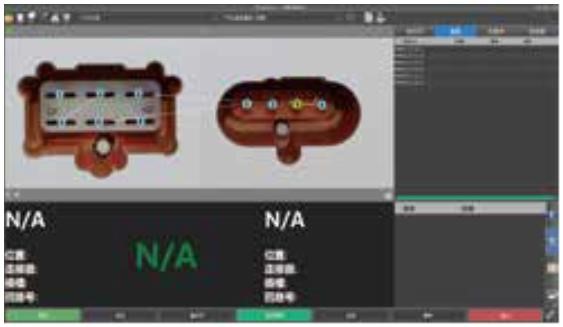

⑤故障定位及顯示功能
●支持短斷路分邊功能;
●支持絕緣低診斷功能;
●支持線束端子號,位置號,管腳號定位指示;

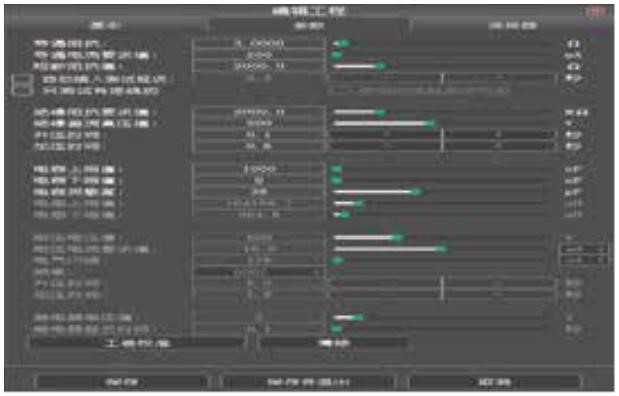

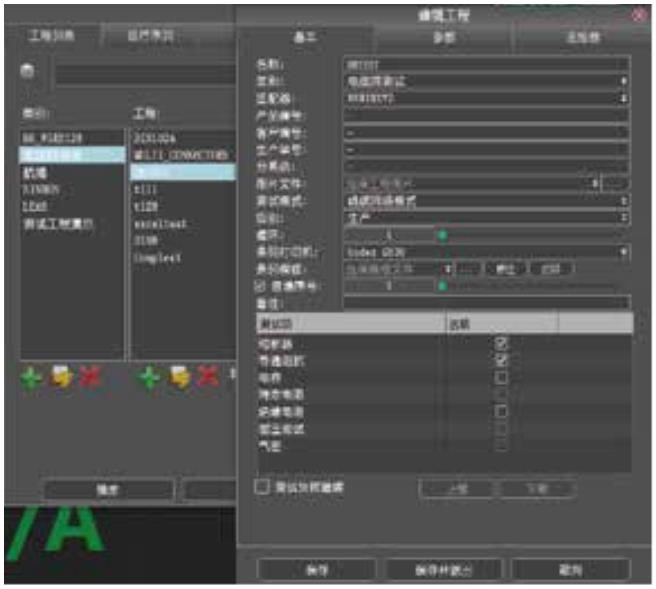

⑥測試工程數據管理功能
系統支持建立多個不同類別的測試工程,并具有自學習和記憶功能。用戶遇到同型號同連接關系的被測線纜,可直接調用加載同樣的測試工程即可。
測試線纜越多,測試工程庫中數據越豐富,測試線纜越簡便。這種獨創的自學習和記憶功能,把重復繁雜的線纜測試變的輕松快捷。

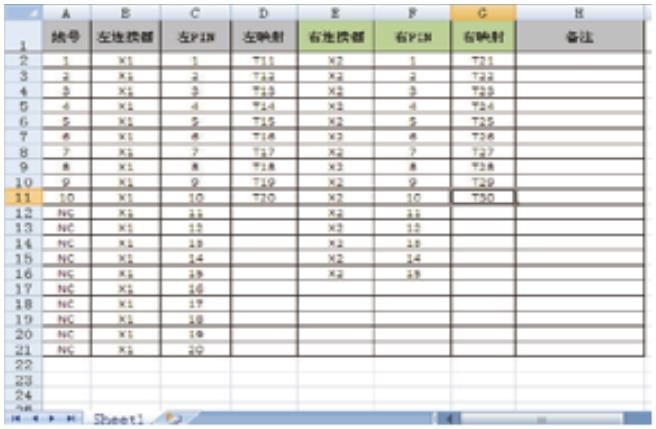

⑦外部數據和連接關系導入功能
●支持外部線纜接插件Excel數據表導入功能:滿足用戶原有線纜接線關系直接導入系統的需求,無需再次建立連接器映射關系,從而減少工作量,提高工作效率。

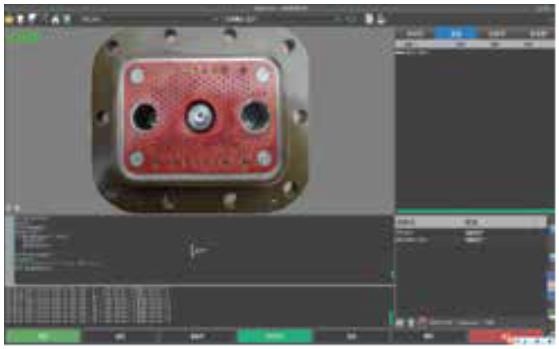

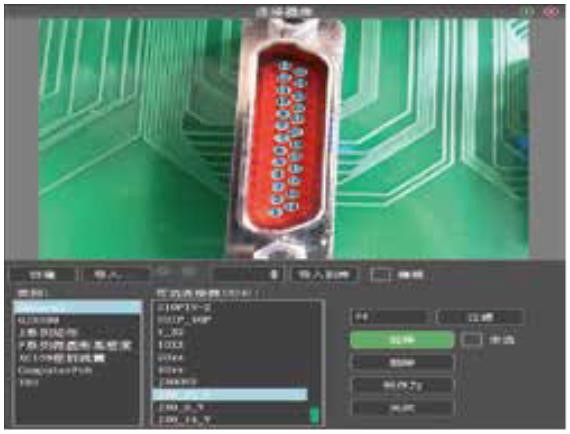

⑧連接器封裝模型數據庫管理功能
●系統庫已有上千種常見連接器封裝模型供用戶調用。用戶可以創建或者從PROTEL線束線纜接插件封裝模型庫導入功能,方便管理各類電纜連接器封裝模型,從而可調出任意被測線纜連接器在工程中使用。

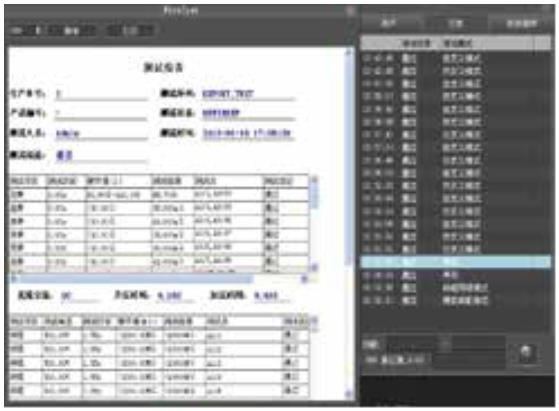

⑨測試報告記錄管理功能
●系統具有自動記錄、顯示、打印測試過程和測試結果的功能;
●具有根據線束條碼、關鍵字、測試日期等搜索查詢功能;
●測試報告導出功能,方便用戶查看和打?。?/p>

⑩用戶權限管理功能
●每個用戶擁有獨立的密碼及角色權限:管理員負責管理工程數據等, 操作員負責測試。

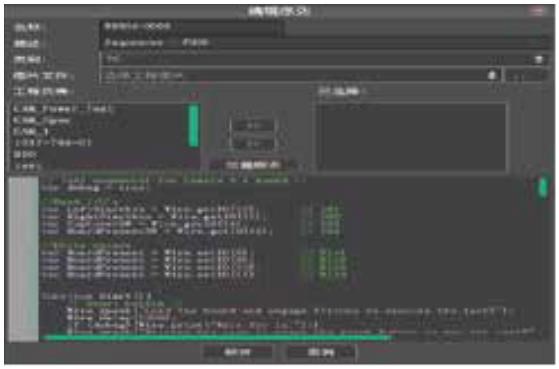

⑾支持工程組合測試/腳本擴展測試功能
●用戶可以根據一個測試項目分多個測試工程,然后組合一個序列測試。
●用戶可以根據被測對象的特點,編寫自定義的測試邏輯。
●腳本可以調用測試設備的擴展IO完成輸入輸出,具有提示用戶輸入,語音提示等功能。


⑿線束測試軟件支持多種測試模式
?●包括線纜網回路測試、點測、汽車線束測試、自定義任意點測試指標、絕緣耐壓多對多測試等,滿足不同應用場景下的測試。


⒀支持新能源汽車線束綜合測試,一鍵測試導通、絕緣、耐壓、氣密。

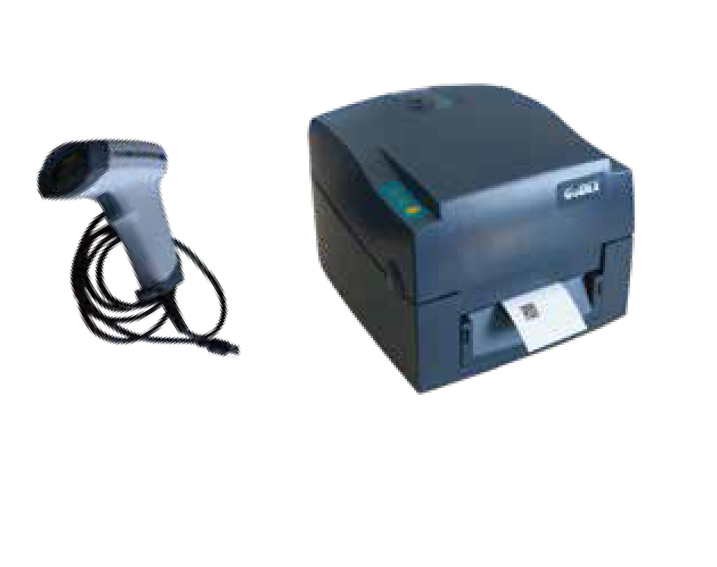

14支持條碼標簽打印及掃描槍輸入
●測試完成后可自動打印客戶定制的標簽條碼。

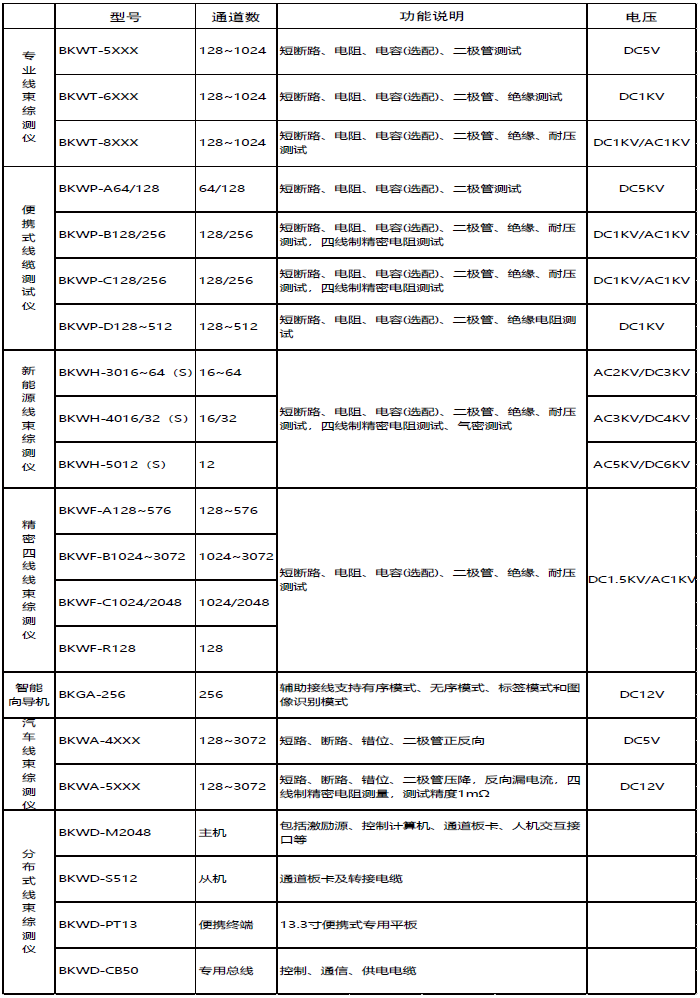

選型表
