汽車干濕區與線束防水設計

來源：?作者：線束世界-Jimmy?2021-05-10 11:27

汽車低壓線束連接整車上各電器件，起到電源分配和信號傳遞的作用，是汽車的神經系統。為了保證線束系統工作的穩定性必須結合整車各個區域的工作環境，確定各個區域的線束應采取的相應防護設計。防水性作為線束設計的一項重要內容，本文將對此進行介紹。

1涉水深度

汽車最大涉水深度是指“涉水線”離地面的高度，“涉水線”指汽車以10Km/h的車速行駛時所能通過的最深水域的水平面。在做電氣系統設計時，需要參考整車的涉水深度，使關鍵的電器件布置位置處于“涉水線”以上，同時可以有針對性的對“涉水線”以下的電器件進行有效的防水處理。根據車輛的涉水深度及整車電器件與整車線束布置情況，將整車線束的布置區域劃分如下圖1。

圖1?線束安裝區域劃分示意圖

1.駕駛室及乘客艙；2. 4門線涉水線以上部分；3. 4門涉水線以下部分；4. 后背門；5. 后保險杠涉水線以上部分；6. 后保險桿涉水線以下部分；7. 頂棚；8.機艙內框梁部分；9. 機艙內框梁/發動機周邊部分；10. 前保險桿；11.底盤和4輪

2干濕區與線束防水區域

根據圖1所示，分析線束安裝各區域的防水要求。

濕區。涉水線以下部位稱為濕區。圖示3,6,10,11及前后保區域10,5,6，機艙區域8,9，頂棚區域7，后背門區域4均屬于濕區。位于這部分的線束包括：前保桿線束，機艙線束（機艙側），動力線（如發動機線束），后保桿線束，蓄電池正負極線束，門線（涉水線以下區域）和所有高壓線束。這些線束上接插件（除門線外）均要求進行防水設計，穿孔到室內的部分需使用橡膠件間隙密封，避免水進入駕駛室。另外線束上的打卡點須使用熱縮管進行保護，所有搭鐵點須使用帶膠熱縮管進行保護。對于門線束，在水線以下的插件只有低壓喇叭，建議該處插件進行防水保護。

干區。除濕區外的其余部分都為干區。位于此區域的線束包含儀表線束，頂棚線束，左地板線束，右地板線束。這些線束插件不需要做防水設計，但是對于直接和室外接觸的部位，需要采用帶密封的扎帶卡扣，過孔用橡膠件件進行密封，避免室內進水。

3線束防水的形式

線束防水主要從以下方面進行考慮：

3.1 整車布置上設置滴水點

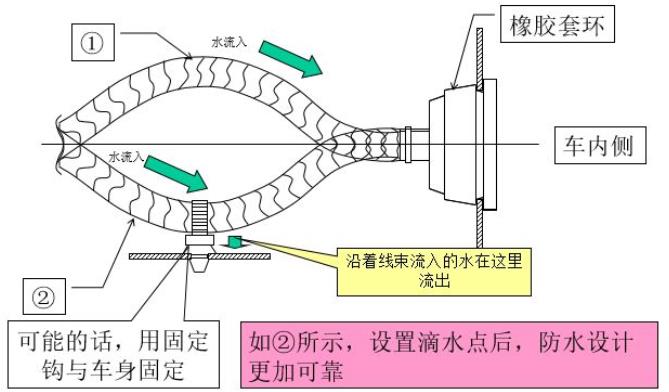

圖2 線束布置滴水點設置圖

3.2 ?扎帶選用

對于線束固定在外界直接相連的車身鈑金上時，優先考慮不在車身上開孔，盡量選用車身起螺柱使用卡螺柱型的扎帶進行固定，如果實在是受其他限制的話，需選用防水型扎帶進行固定。

圖3 帶防水密封圈的扎帶圖

3.3 ?防水插件的使用

需要進行防水設計的區域必須選用防水的接插件，根據各個區域的防水等級選用合適的接插件。

當前，一些國內主機廠對防水接插件的防水結構，如密封塞，盲塞規定的比較模糊，設置是沒有規定。而受到與接插件配套的密封塞，盲塞的價格影響，線束供應商都會使用其他型號進行替代，但這些很有可能使防水設計不可靠，影響整車電器件的功能使用。因此，一定要督促進行相應的防水實驗，全程參與，確保系統工作的穩定。

3.4 ?打卡點與端子壓接處的防水

處于濕區的線束，導線之間的打卡點須使用熱縮管進行保護，另外所有搭鐵點須使用帶膠熱縮管進行保護。

3.5?過孔防水

線束過孔需使用相適應的橡膠件進行防水密封保護，兼顧到整車氣密性的要求，建議過盈量為1~2mm，對于孔大于40mm的，需進行翻邊設計，保證氣密性。

圖4 過孔橡膠件圖

4總結

線束防水設計是線束設計工作中一項必要的內容。防水設計一旦失效，很容易引起各個電器系統工作異常，影響整車舒適性，甚至也引發很大的安全風險。設計完成后應該進行防水實驗，以便檢查防水設計的可靠性。
