前言:

當前環境污染是關系民生的重大問題。對此國家在汽車行業提出了節能減排的措施及油耗要求。各汽車廠家都致力于降低整車制造成本的同時降低客戶的使用成本(油耗)，輕量化已經成為各汽車生產廠家的重要課題，也是各車型能否進一步占領市場的關鍵。線束作為整車的重要零部件，占整車總重量的2%，而且隨著汽車電子設備的逐漸增加而繼續擴大。線束輕量化任務越來越被重視，本文從線束的各組成部件分析入手，對汽車線束的輕量化發展趨勢做了簡要闡述。

1、線束的重量組成結構前言

汽車線束的重量的組成75~80%是導線、15%是端子及接插件、10%是外包材料及其它。

1.1導線

傳統汽車的導線都是銅合金導線，線徑的使用由0.35~25mm，每輛汽車的導線使用如果首尾相連約2KM。以一輛B級轎車的重量來估算，導線的重量約25~30KG，汽車每行駛100KM，車輛將消耗近0.1kg的汽油。

導線做為線束重要的組成者，研究如果選用更輕，更可靠的替代產品成為線束輕量化領域的熱門話題。近幾年來，鋁導線、特細導線、合金導線以及混合芯體導線層出不窮，越來越被線束廠家和主機廠所重視。

1.1.1電源線的輕量化方案

電源線因其承載電流大，線徑粗，端子和導線的拉拔力強，所以利用鋁導線代替銅導線的方案被越來越被線束生產廠家所接受。因?yàn)殇X導線其導線特性和銅比較相近，重量比銅更輕。所以鋁導線的使用前些年已經普遍應用于2.5mm~50mm的銅合金導線的替代上。此方案比較成熟，輕量化方面取得顯著效果。

1.1.2信號線的輕量化方案

雖然銅和鋁的導線性能上比較相近，但是其拉伸強度鋁的性能遠不如銅。小線徑的輕量化方案，生產廠家采取的方案百花齊放。

(1)0.75mm鋁導線的應用

有部分廠家沒有放棄鋁導線的使用，繼續研究其合金的拉伸強度是否可以彌補其純鋁導線的不足。例如以某導線生產廠家的鋁導線開發為例。為滿足0.75mm的鋁導線可代替0.5mm的銅導線為目標，設定鋁合金導線的導電率目標滿足58%IACS，拉伸強度目標滿足110MPa。雖然純鋁的導電率能達到62%IACS，但是其拉伸強度只有70MPa。那么就需要在鋁導線內增加第二種金屬，最優的是Fe，但是分析Fe的比例后發現滿足導電率的要求后加工性能下降。所以繼續增加第三種元素，第三種元素既要滿足加工性能對Fe缺陷的補償即MS要小，又要拉伸強度的固溶量要高，所以Mg恰恰合適。

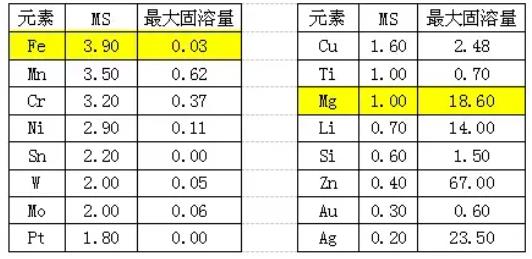

表1各元素的Misfit值和最大固溶量

這樣摻有另外兩種金屬的鋁合金就很好的替代了銅合金導線，即在導電率和拉伸強度上滿足了設計要求，也大大降低了導線的重量。但是面臨的問題卻較為棘手。

CuO和Al2 O3的導電率10~7s/cm，都是不導電的物質，所以只能通過壓接破壞其氧化膜來保證其導電率。但是壓縮比與保持力也存在矛盾，對于Al合金的導線其合適的壓接區域比Cu合金導線的區域更窄，更加不易于操作。所以廠家改善了端子壓接槽形狀來改善電線保持力和電流連通性能(圖1)。

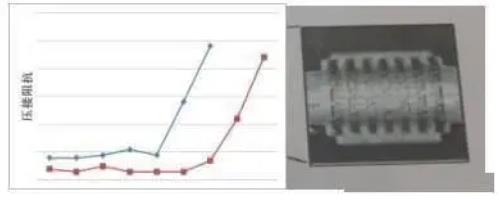

圖1壓接條件和阻抗對比

解決了壓接課題，又面臨著防腐問題。鋁的金屬活潑性比銅活潑，所以在與銅端子壓接過程中，接觸位置容易產生接觸腐蝕。在硫化的環境下，金屬鋁很容易溶出。為了解決此問題，圖2接觸位置(包括壓接部到端子后部)利用樹脂材質熱縮密封能有效的解決此問題。

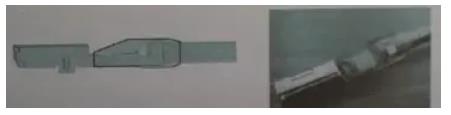

圖2端子壓接的防腐

(2)銅合金的特細導線

信號線的導線利用率一直很低，0.5mm/0.35mm的銅導線可以承受10A左右的電流(環境溫度24℃)，但是信號線內真正流通的電流往往只有幾毫安，這樣資源的浪費成為很多線束生產廠家關注的焦點。0.13mm2、0.08mm2、0.05mm2導線已經問世，在多家企業應用。

如何降低線徑，使低線徑的導線既能滿足信號傳輸?shù)囊?，也能滿足壓接的拉伸強度，端子插入的柱力等是特細銅導線普遍使用和更廣泛推廣的關鍵問題。為了滿足機械性能的要求，在銅導線中增加合金同樣是決此問題的方法。CuSn、CuAg、CuMg和銅包鋼是這幾年來各線束生產廠家青睞的產品。

以0.35mm導線與銅合金0.13mm的導線為例，其電氣性能相差不多，但是重量減少了60%，整體外徑也下降了20%。這些數據顯示了其優秀的市場前景和經濟效益。但是，并不是意味著0.13mm的銅合金導線可以完全替代0.35mm的銅導線。了解物理的都知道，金屬的承載電流能力隨溫度而變化，而且這種變化隨著電阻的增大而更加明顯。一般來說，110度以下的環境中，0.35mm的銅導線和0.13mm的銅合金導線的性能差異不大，可以再信號線中替換。所以，這就制約了0.13mm導線的使用環境，在駕駛室內可以普遍使用，但是發動機艙內就需要根據所處位置仔細計算使用了。

雖然，0.13mm的銅合金導線由很大的市場前景，但是其機械強度和插入插件的柱力都是未來深入研究的方向。不同于鋁導線的方式，因?yàn)槠渚€徑過小，其合金內即使參入新的合金也很難滿足機械性能、電氣性能的同時滿足經濟效益需求。所以有些線束廠家跳出了金屬?gòu)?qiáng)度的限制，在導線的外包上尋求解決方案。可喜的是，至今為止很多廠家都需找到了很好的代替資源。

原有導線絕緣層為PVC、XLPE材質，內部含有鹵素等有毒物質。

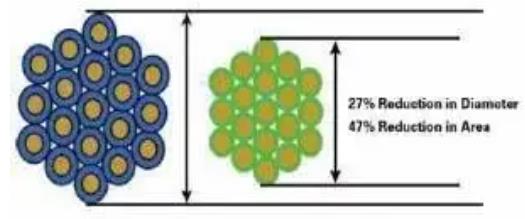

圖3 PPE與PVC的對比

近幾年世界環保組織對汽車環保提出再回收的標準后，新型無鹵素絕緣層被研發出來PPE。其成分安全，環保，又特殊的阻燃性特性。被越來越多的廠家應用。由PVC更改為PPE材料。同規格的0.35mm導線，直徑降低了27%，面積降低了47%(圖3)。

如果對銅合金的導線更詳細的分析，可以知道，CuSn的金屬?gòu)?qiáng)度特性比較優秀，CuAg的電氣性能比較優秀。這在導線壓接和性能選擇上可以作為不同的參考依據。

(3)混合材質的特細導線

在成本節約和能源控制方面日系企業一直都是實至名歸的第一位。最早在SUMITOMO研發的一款0.13mm2導線為最細的導線，其采取的是用混合材質的方式，采用中心為一種銅材質，外圍為另外一種材質，并且中心和外圍的銅絲線徑也不相同。雖然這種導線也滿足的傳輸?shù)碾娦阅芤?，但是缺點也很明顯:制作工藝繁瑣，生產成本高，不能超聲波焊接，端子的壓接屬于非常規性壓接，需要特殊設備。因此當時并未得到推廣。但是現在任有很多廠家在此方面繼續研究，在更細的導線上采取此種方案(圖4)。

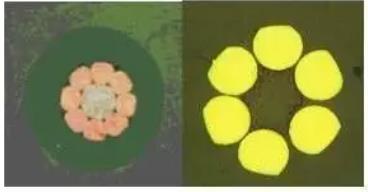

圖4 | 混合材質的特細導線

2、接插件的小型化

導線與接插件的發展一直都是相輔相成的，隨著導線的特細化發展，接插件的小型化也越來越快。各接插件的生產廠家，都大力開發小型化的接插件。自20世紀90年代中期開始0.64片寬的端子就已經問世。典型的有TE的MQS端子和SUMITOMO的0.64端子。這種小型端子可以使用在信號傳輸上，可以很大的降低1.5片寬的使用率，直接降低接插件的規格尺寸。

以某公司的20極0.64雙排插件為例，橫截面積低于同類1.5片寬的插件75%，體積是60%。插件的連接主要性能是老化后接觸電壓降和插件的機械強度。為了滿足其性能要求，在接插件的自鎖結構上優化設計。在端子的選材上合金的選擇更加嚴格(圖5)。

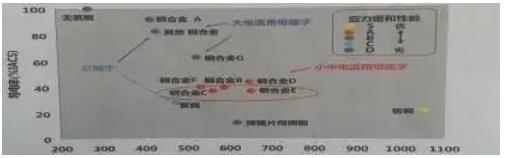

圖5 | 公母端子的拉伸力強度

3、線束保護的輕量化

線束保護有很多形式，包括護板、橡膠件和支架。為了能減低做好輕量化工作，線束的保護上可以開展以下工作:

(1)減少金屬支架的架構，采用高強度的塑料護板替代金屬支架:例如保險絲盒支架和發動機艙布置支架(根據環境溫度選擇)。

(2)減少塑料護板的選擇，利用車身結構、特殊卡丁和固定件替代護板。

(3)減少波紋管的使用，采用耐磨纖維和布基的纖維管代替波紋管。既可以降低成本，也可以減少噪音。

(4)減少橡膠件的使用，在密封要求不高的位置選用發泡，替代橡膠件。

(5)線束的布置上盡量減少內連接，不僅可以降低接插件的重量，也可以減少接插件固定所需的附屬件重量以及車身結構重量。

4、總結

本課題對汽車線束的總量組成部分的入手，分析了輕量化的方向，及行業也各零部件的輕量化發展趨勢。詳細介紹了導線、接插件、線束保護等幾方面的技術發展方向和技術難點。對于汽車線束輕量化課題的深入研究有重大意義
