簡談保險絲盒常規實驗

來源：?作者：線束世界-Jimmy?2021-03-25 23:46

1、樣品外觀檢查

在所有實驗開始前，首先用外觀檢查法來檢查樣品表面是否存在問題。當一些樣品顯示個體差異時候，工作人員必須要在相符合的環境來鑒定是否存在問題。

根據條件，重復檢查每一個測試樣件是否還有額外的缺陷，特別注意各零件表面顏色是否失真，以及是否存在腐燭以及膨脹。

如果可以的話，最好把樣件分離開來檢查是否漏水。

2、高溫老化

樣品需要被安置在獨立的不受任何阻礙的空間里。

電子/機械測量零部件表面的時候，必須按照圖紙或者相關的標準來進行;168小時105℃高溫老化

3、溫濕度實驗

將試驗樣品放于所設定的溫度下/濕度

1.16 hours @ 95-98% relative humidity at 40 ± 3 °C. 16小時 95%-98%相對濕度40± 3 °C.

2.2 hours @ -40 ± 3 °C. 2小時@ -40 ± 3 °C.

3.2 hours @ 105 ± 3 °C. 2小時@ 105 ± 3 °C.

4.4 hours @ room temperature (25 ± 3 °C). 4小時環境溫度25± 3 °C

Repeated item 1-4 for 15 cycles. 1~4循環15次

4、熱沖擊

一般熱沖擊25個循環，每個循環都要按照標準

30分鐘在-40度

30分鐘在105度

完成熱沖擊試驗后，外觀檢測完成實驗。建議在每次極限溫度試驗后持續一段時間。

30 分鐘 +/- 5分鐘

5、鹽霧實驗

鹽霧測試是評價電器盒在惡劣環境中是否會失效的方法之一，一個標準的測試環境需要提供16V電壓以及低電阻的接地等

實驗標準參見圖紙或主機廠相關標準。

6、粉塵實驗

備注：這個實驗是在電器盒在粉塵室已經使用后才進行的，如果其他相關設備也已經使用過了。這個測試步驟需要做相應的調整和匹配。

移除防塵蓋并且準備1公斤左右的粗糙粉塵

除非特殊情況，一般試驗樣品都放置在鋪有金屬布的實驗臺上，確保試驗樣品定位正確。

設置測試時間5+/-1秒 20+/-1分鐘

把壓縮空氣和粉塵室連接起來，調整壓力80+/-psi

打開設備

控制粉塵的輸出量24 +/- 0.5 hours，除非特殊情況另有說明

關閉設備，把樣品從粉塵室拿出

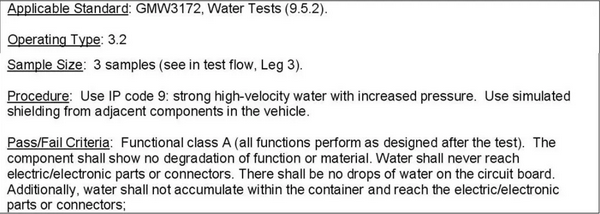

7、濺水實驗

這個實驗比較常見，如下是常規實驗方法之一

3pcs 樣品

高壓水模擬場景實驗

打開上下防水蓋判斷失效與否

8、機械沖擊

每個部件需要在垂直方向接受3次沖擊的測試，實驗持續時間以及極限高度由實驗標準來決定

最高20G每秒，持續11毫秒

沖擊脈沖一般要超過3毫秒，脈沖根據標準

沖擊脈沖維持至少要維持3毫秒。振幅一般維持在標準的+/-20%持續時間在+/-15%

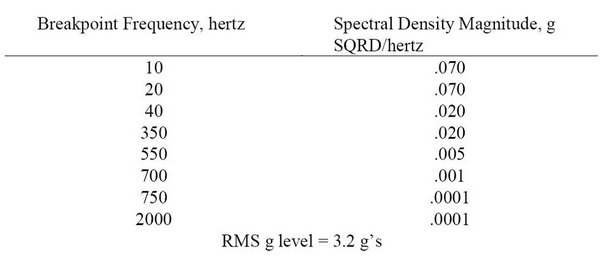

9、振動實驗

常規標準：

最大重力加速度不能超過3次RMS等級

頻普公差為+/-4.0，測試頻率為10~2000HZ

最低10HZ 最高2000HZ，振動光譜會打出操作系統的最大功率

除非特殊情況，一般測試樣品在每一個垂直位置接受的測試時間為2小時+/-5分鐘

除非另有說明，振動測試的環境要求為23+/-3度

10、過載

這個實驗目的是為了測試電氣盒對于短路過載這種情況下的保護能力。過載是電器盒開通，并且以135%的功率運行。

過載實驗必須要兩個完整的電器盒樣品才可以開始。不是每一個線路都需要做過載實驗，選擇那些最容易受到電流沖擊的線路進行測試。這個測試也可以看成是沖擊測試，是為了確認這種失效模式對于乘客來說是不是會產生危險。

運行過載測試必須在比較嚴格的溫度環境里進行（加載和負載實驗需要在統一溫度下）

一個電路循環過載一次，用一般負載電路替換進行測試

超載必須是額定的135%。可以查看線路保護手冊

除了過載電路外其他電路都進行一般負載測試

按照保護裝置的說明，實驗開始后，測試時間必須是樣品過載135%而且保護裝置全開的情況下來計算。

11、保險絲插入力

把保險絲練成一排，再在拉力試驗機上固定，插入保險絲進入端子，速度大概是20~200MM/分鐘并且進行測量。所有的結果都必須符合評估標準

使用不同的保險絲的時候，插入力參考圖紙或其他相關標準

12、保險絲拔出力

把所有保險絲排好以后，在拉力試驗機上固定，然后以20~200MM/分鐘的速度拉出，并且測量和記錄。根據結果評估結論

使用不同的保險絲的時候，拔出力參考圖紙或其他相關標準

13、繼電器插拔出力測試

同保險絲插拔力實驗首先把繼電器排好固定在拉力試驗機，插入或者拔出繼電器速度是20~200MM每分鐘，根據結果評估結論

使用不同的繼電器的時候，插拔出力參考圖紙或其他相關標準

評估標準：

250 MINI (ISO) RELAY:

插入力:小于等于25KGF

拔出力：3針是大于等于20KGF，4/6針：35KGF. ? 最小都是5KGF

280 MICRO RELAY:

每個針的插入力小于等于3.5KGF

拔出力是每個針大于等于0.8KGF

280 MINI RELAY:

插入力：每個個針小于等于3.5KGF

-拔出力每個針大于等于0.8KGF

14、殼體固定力

把保險絲盒放入一個恒溫的工作環境內保持，然后評估標準如下

在正常環境下允許以10KGF的力量以垂直的方向拉出

假設螺栓和螺帽尺寸有變動。相應的固定力也要變動，詳細按照說明以及圖紙

評估標準：

沒有損壞

15、跌落實驗

按照標準（相關高度，垂直墜落）跌落保險絲盒，評估標準：檢查外觀沒有明顯損壞。
