線束用M-case type fuses 技術規范解讀

來源：?作者：線束世界-Jimmy?2021-03-26 09:26

本技術規范描述了用于汽車的M-case類型保險絲的最低性能要求，是對上述零件的發布的圖紙的擴展。

除了零件圖的所有其他要求外，這里的所有要求都必須滿足。

本技術規定旨在評估特定特性，作為正常材料檢查、尺寸檢查和過程中控制的補充，不應對其他檢查操作產生不利影響。

注：50A和60A micro type fuses微型熔斷器不在本TR中描述！

概述

1.1?修改歷史

修訂日期說明

2012-11-20 初步發布。

1.2?需要的文件

1.2.1?國際標準

ISO8820（1-5）道路車輛-熔斷體。

ASTM B117

ISO12103（1) 濾清器評定的試驗粉塵-(第1部分：亞利桑那試驗粉塵）

1.2.2?沃爾沃標準

這些部件已收到BRANDING EXEPTION，編號：1012081

功能環境

2.1?額定電流，標識及尺寸：

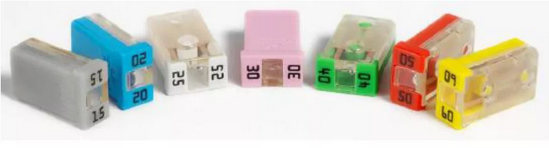

額定電流應永久標記在熔斷體的頂部，作為識別的主要方法。對電流額定值的二次識別應按以下顏色編碼：

電流額定值 ???顏色

15 灰色

20 藍色

25 白色

30 粉色

40 綠色

- 制造商的名稱、標記或符號應標記在熔斷體主體上。

- 最大工作電壓應顯示在熔斷體主體上。

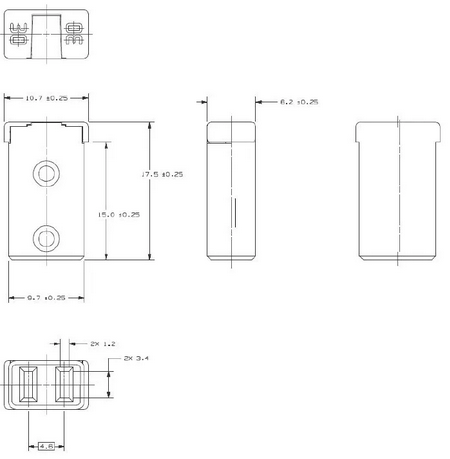

熔斷體尺寸：

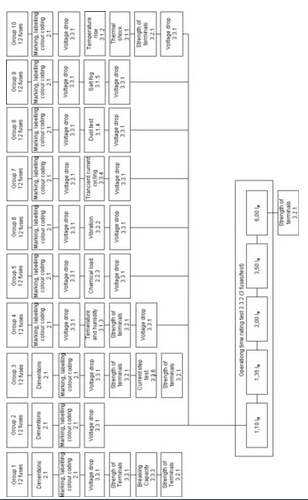

2.2?測試方法

一般試驗條件

所有測試應在室溫下進行，23 ℃+/-5 ℃，如果沒有其他指定的話。

所有電氣測量設備的公差應小于+/-2%。

如果沒有另有規定，電源電壓不得超過熔斷體的額定電壓。

在電氣試驗開始時，直流電流應固定的額定值。電流應采用適當?shù)姆椒y量。在測試期間，如果沒有另有規定，不允許有進一步調整。

試驗應使用適合熔斷器類型的試驗夾具，使用適當?shù)倪B接和銅電纜，銅電纜長度為600mm+/-50mm，截面面積如下所述。

測量應在沒有強制氣流的情況下進行。

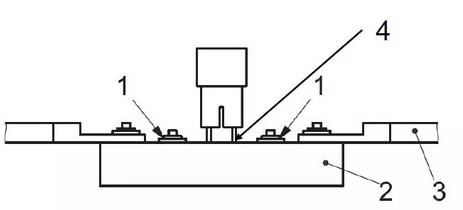

使用與保險絲指定的相同尺寸的模型測量連接電阻。使用如上所述每個截面積電線的電流代表。對于電氣測試，按照下面的圖片使用測試夾具。連接電阻不得超過1.0 mOhm，以確保測試夾具的正確功能。

關鍵詞：

1，電壓降測點

2，測試夾具

3，電纜（截面積如上文）。

4，測溫點

匹配端子尺寸：端子片寬度：2.8+/-0.1mm，端子片厚度：0.8+/-0.04mm，

端子片長度：8.0+/-0.1mm，cc4.6+/-0.1mm。

性能要求

3.1?大氣環境

3.1.1?熱沖擊：

熔斷器在下列試驗條件下應能承受48個循環：

30分鐘，-40℃+/-2℃，接下來是30分鐘125℃+/2℃。

腔室之間的轉移時間不得超過15秒。

試驗完成后，應按照操作時間等級進行

要求：熱沖擊試驗后性能不得下降，試驗完全完成后，熔斷器元件應保持物理完好。

3.1.2?溫度升高

在測溫點建立參考溫度。

將熔斷體處于等于0.50IR的電流上。讓溫度穩定下來，測量溫升。

要求：溫升不得超過40℃

3.1.3?溫度和濕度

溫度/濕度循環

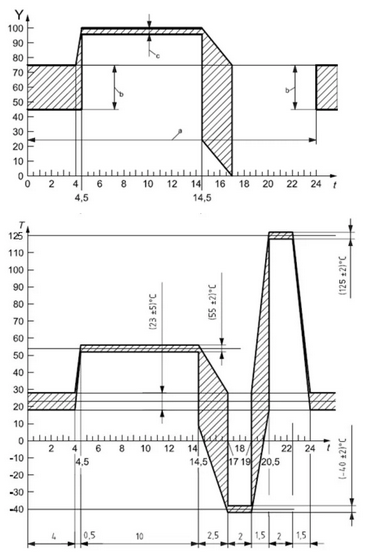

將保險絲處于到至少15個周期的溫度和濕度測試，如下所示（另見第6頁的圖）：

1、將保險絲保持在標準狀態4小時。

2、將溫度提高到55℃+/-2℃，95%-99%RH(相對濕度)下30分鐘內。

3、將溫度保持在55℃+/-2℃，95%-99%RH(相對濕度)下10小時。

4、在2.5小時內，將溫度降至-40℃+/-2℃，RH是不受控制的。

5、保持溫度在-40℃+/-2℃連續2小時，RH不受控制。

6、在1.5小時內，將溫度提高到125℃+/-2℃在，RH是不受控制的。

7、保持溫度在125℃+/-2℃連續2小時，RH不受控制。

8、在1.5小時內恢復到室溫，RH不受控制。

要求：性能不得退化，熔斷器元件應保持物理完好。

關鍵詞：

t 時間，以小時為單位 ??????????????

a 一個周期為24小時

t 溫度，℃ ?????????????????????????

b 相對濕度在45%到75%之間%

y RH(相對濕度) ???????????????????????????????c 相對濕度在95%-100%之間%

3.1.4?化學負荷：

本試驗評估了耐下面材料的性能的影響：

- 柴油

- “生物”柴油

- 無鉛汽油

- 制動液(DOT4)

- 發動機冷卻劑（水/乙醇混合物1：1）

- 機油（多級）

- AUS32（尿素）

連續使用每種流體類型的潮濕布。用大約5N的壓力擦拭五次保險絲的外部部分。

要求：試驗后不得有性能下降。保險絲的標記應保持清晰，顏色編碼應保持可識別性。

3.1.5?灰塵：

熔斷器應承受以下試驗：

將熔斷器放置在未安裝的灰塵室中，并放置在側面。該室應包含1公斤測試粉塵A2（亞利桑那粉塵），根據ISO12103-1。

粉塵每20分鐘用壓縮空氣攪動3秒。

空氣應無油和水分，氣壓為5.6kPa，進入直徑為1.5+/-1.0的孔。

總暴露時間為24小時。（測試是在沒有電流通過熔斷器的情況下進行的）。

要求：試驗后不得有性能下降。保險絲的標記應保持清晰，顏色編碼應保持可識別性。

3.1.6?鹽霧試驗：

熔斷器應能承受ASTMB117規定的48個連續小時的鹽霧條件。

要求：試驗后不得有性能下降。保險絲的標記應保持清晰，顏色編碼應保持可識別性。

3.2?機械要求

3.2.1?端子強度：

應按照下圖對熔斷器的每個端子依次施加50N(F)的力。力施加時間為2s。

要求：試驗后，端子在力的方向上的尺寸位移不得超過0.5毫米，端子不得從絕緣上移除。

3.2.2?振動：

熔斷器應放置在測試夾具中，并受到振幅為0.76mm（峰值到峰值為1.52mm)的簡單諧波運動）。

在10赫茲至55赫茲的極限之間均勻地改變頻率。從10赫茲到55赫茲并恢復到10赫茲的整個范圍應在大約一分鐘內穿越。

在三個相互垂直的方向中，每個方向施加兩個小時的運動，其中兩個方向應是水平的。

振動試驗在23℃+/-5℃溫度下進行

要求：總成應承受上述振動試驗，性能不下降。

3.3?電氣要求

3.3.1?電壓降：

要求：在施加標稱電流15分鐘后，在23°C(+/-5°C)溫度下額定電流的100%處的電壓降應如下：

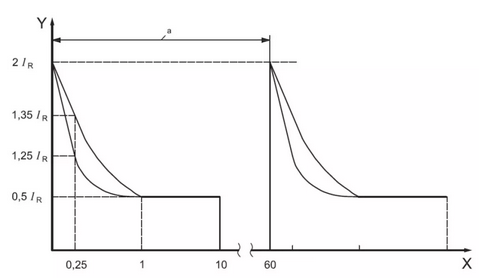

3.3.2?操作時間等級（吹氣時間特性）：

熔斷器應在以下給定的時間內承受額定電流的給定百分比。

要求：試驗后，在32V直流時，通過熔斷器的電流不應超過0.5mA，并且可以從試驗夾具中拆下熔斷器。

不得發生以下情況：

- 永久電弧

- 肉眼可見的外部表面的穿孔

- 將觸點或端子融合在一起。

3.3.3?熔斷能力：

熔斷器應能在電路中在32+/-5%V直流，1000+/-5%A時熔斷。

要求：試驗后，在32V直流時，通過熔斷器的電流不應超過0.5mA，并且可以從試驗夾具中拆下熔斷器。

不得發生以下情況：

- 永久電弧

- 肉眼可見的外部表面的穿孔

- 將觸點或端子融合在一起。

3.3.4?瞬態電流循環：

熔斷器應承受下列試驗的50000次循環（見下圖）：

在正常運行時間0.25秒時，電流將下降到1.65IR與2.5IR之間的值。

在每個周期的前4.5s期間，任何時候穩定電流都不得低于0.9I。

關鍵詞

X 時間，單位s

Y 額定電流

a 一個循環

要求：性能不下降

3.3.5電流循環：

熔斷器應承受下列試驗：

在25萬次循環中，對熔斷器進行10s的電流循環試驗和10s的零電流循環試驗。

在25℃的“開啟”期間，一半的樣本群體應接受80%額定電流的測試，在125℃的“開啟”期間，樣本總體的另一半應以70%的額定電流進行測試。

在“關閉”期間使用風扇冷卻樣品是可選的。應測量樣品的保險絲特性。

要求：不允許性能下降。

3.3.6?當前步驟：

在測試中的保險絲上應用等于額定值上電流5分鐘。

每五分鐘增加2.5%的熔斷器額定值的電流，直到熔斷器元件熔化，電流中斷。

要求：激活后，在熔斷器的額定電壓下，通過熔斷器的電流不得超過0.5mA。
