關鍵字：汽車線束、擰緊技術、螺栓擰緊連接，扭矩驗證、動態扭矩，靜態扭矩

?

1前言

在汽車線束生產制造過程中有些導線孔式端子、熔斷絲、連接片等需要用螺栓來擰緊連接，電源線束正、負極端子的夾緊同樣需要用螺栓進行夾緊連接。汽車線束大多采用M5、M6、M8的螺栓或螺母擰緊連接孔式端子或保險類部件，螺栓連接的部件主要在中央電器盒、前艙線束的保險絲盒、儀表線束的保險絲盒、電源線束的保險絲盒、電源線束的正負極接頭上。然而這些用螺栓連接的部件功能和性能要求都比較高，螺栓或者螺母擰緊連接的失效將直接影響汽車線束安全，甚至造成嚴重的燒車事故。因此，采用設計合理的螺栓擰緊連接方案、正確采用螺栓擰緊工具、有效的螺栓擰緊檢驗方法是確保線束中每一個螺栓正確擰緊的重要因素。由于電源線束中正、負極端子的連接是在主機廠按照相關標準進行擰緊操作，本文重點對汽車線束中保險盒、中央電器盒中保險絲、電源線端子的螺栓連接，以及螺栓連接中動態扭矩、靜態扭矩、以及扭矩的衰減等幾個方面，同各位汽車線束同行進行探討。

?

2汽車線束螺栓擰緊相關概念

2.1汽車線束中常見的連接方式包括：超聲波焊接、電阻焊接、冷沖壓連接、螺栓擰緊連接、鉚接、粘接等，其中螺栓擰緊連接具有簡單方便、可以多次拆卸與重新裝配、標準化部件、節省成本等優點。

2.2螺栓擰緊連接通常分為：硬連接、軟連接兩種。

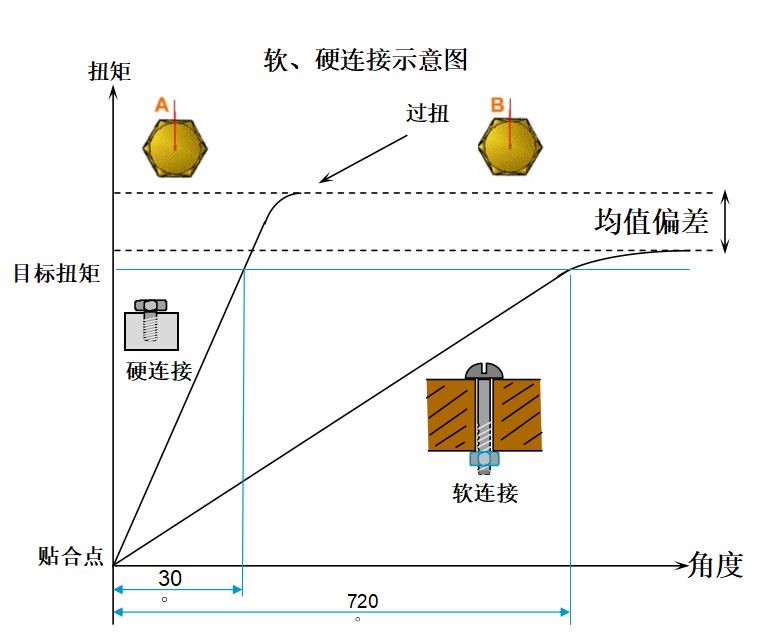

硬連接是指：到達貼合點后，旋轉30°以內達到目標扭矩的連接；常見的硬連接有，發動機缸體、汽車底盤橋架、鋼構件等之間的連接，圖1所示

軟連接是指：到達貼合點后，旋轉2圈（720°）以上達到目標扭矩的連接。常見的軟連接有塑料與金屬之間或塑料與塑料之間的連接、保險盒與熔斷片之間的連接。汽車線束中螺栓擰緊連接夾緊物體多為銅、鋅材質，屬于軟連接，圖2所示

貼合點：螺栓擰緊連接達到目標扭矩夾緊后，被夾緊物體相互貼和的連接狀態[3]。圖3所示

?? ??? ? ?

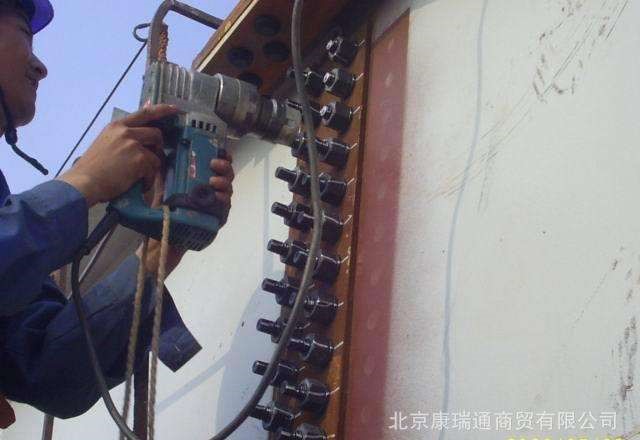

? ? ? ? 圖1：軟連接圖? ? ? ? ? ? ? ? ? ? ? ? 2：硬連接圖? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?3：貼合點

2.3螺栓擰緊連接的控制方法及優缺點

螺栓擰緊連接的控制方法包括：

1、扭矩控制/角度監控

2、角度控制/扭矩監控

3、扭矩和角度控制。^[1]

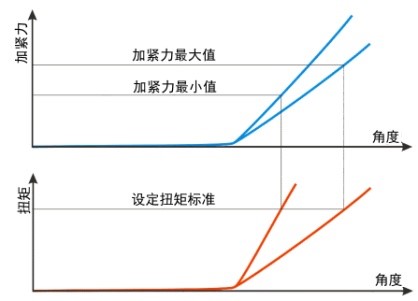

扭矩控制：是指設定擰緊工具的最大扭矩?cái)?shù)值，達到數值后即為擰緊結束；扭矩控制方式是在出現最大摩擦系數和最小力矩時提供最小的夾緊力。

優點：

1、容易實現不同精度等級的控制，從±25%的脈沖型工具到±-1%的手工擰緊軸（套筒）。

2、擁有大量的產品和過程設計的標準數據，且應用歷史悠久。

3、過程和設備的有效性校驗過程非常容易。

4、工程師非常熟悉，廣為人知；

缺點：

1、夾緊力的精度很差,可能到±60%,受摩擦系數影響大。

2、沒有根本辦法防止螺拴斷裂。

3、以上兩個原因?qū)е侣菟┠芰寐实汀?0%。圖4：扭矩控制曲線圖

角度控制：是指設定擰緊工具擰緊旋轉一定的圈數（角度）數值，達到數值后即為擰緊結束；角度控制是在彈性區域內避免了摩擦系數大范圍變動對夾緊力的影響，它通過控制轉角來擰緊，利用了力矩變動較小的優勢。

優點：

1、相對容易實現，只需規定擰緊的角度數（圈數）。

2、過程和產品的有效性相對容易檢查。

3、現場維修的成本和精度要求可以接受。

4、螺拴利用率得到大大提高；

缺點：

1、標準的擰緊規范通常不能直接使用，必須做一些連接分析/實驗室分析工作確定擰緊狀態符合要求。2、無法使用扭力扳手復緊來校驗。

3、工具同時需要具有扭矩和角度測量能力。

4、“采用螺栓塑性區域內的角度控制，還具有在批量生產條件下檢驗工具性能滿足要求較難、設置和校驗產品參數的費用較高、螺拴一般無法重復使用，另外也很難確定螺栓塑性變形時的擰緊角度，控制、檢驗比較困難的劣勢。不可能將一個塑性變形后即將斷裂的螺栓拿來繼續使用，同理而言，螺栓的利用率是很高的，一般都采用彈性變形區的角度控制法。圖5：角度控制曲線圖

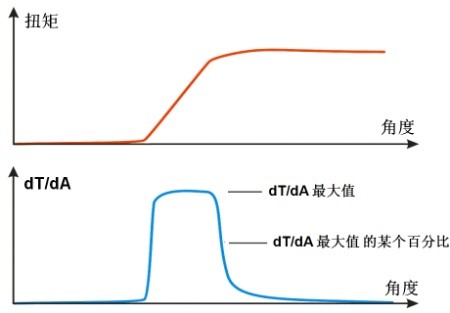

屈服點控制：是指螺栓在達到塑性變形之前即為擰緊結束，屈服點控制是最困難的一種擰緊控制方法，需要專業、精密的儀器進行多次的測量與試驗分析才能完成，過程檢驗困難，設備比較昂貴；結合汽車線束產品中螺栓連接的特點，一般情況下不采用屈服點控制。圖6：屈服點控制

常見的螺栓擰緊控制方法采用以下幾種：

a扭矩控制／角度監控；

b角度控制／扭矩監控；

c扭矩和角度控制；

d屈服點控制。

汽車線束保險絲盒中螺栓擰緊控制通常采用扭矩控制進行監控

?

? ? ? ? ?圖4：扭矩控制曲線圖? ? ? ? ? ? ? ? ? ? 5：角度控制圖? ? ? ? ? ? ? ? ? ? ?6：屈服點控制

??

2.4、螺栓擰緊工具級別與選用

常用的螺栓擰緊與測量工具有以下幾種：呆扳手、手動套筒、電動螺絲刀（套筒）、氣動沖擊扳手、咔嗒扭矩扳手、數顯扭矩扳手、指針扭矩扳手、電動數顯扭矩扳手等；

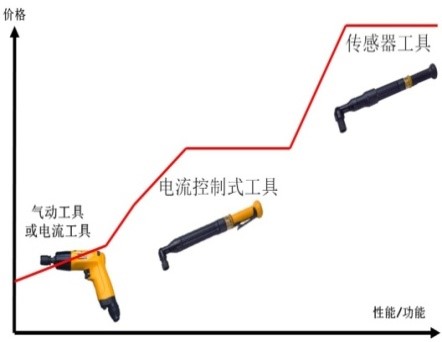

擰緊工具又根據工具類別和擰緊精度與性能分為3類。線束制造企業通常采用的擰緊工具有呆扳手、咔嗒手動扭矩扳手、電動螺絲刀（套筒）、氣動沖擊扳手、數顯扭矩扳手、指針式扭矩扳手，大部分線束制造企業的螺栓擰緊工具處于第一類，只有螺栓扭矩檢驗工具才使用數顯扭矩扳手或指針式扭矩扳手，在螺栓擰緊工具方面還有巨大的提升空間。另外一個不可回避的問題就是成本問題，工具的自動化、智能化程度越高，擰緊工具等級越高，擰緊工具的成本也就成數十倍的增加，導致線束產品的制造成本增加。因此，應根據實際需要選用適合的擰緊工具。圖7：

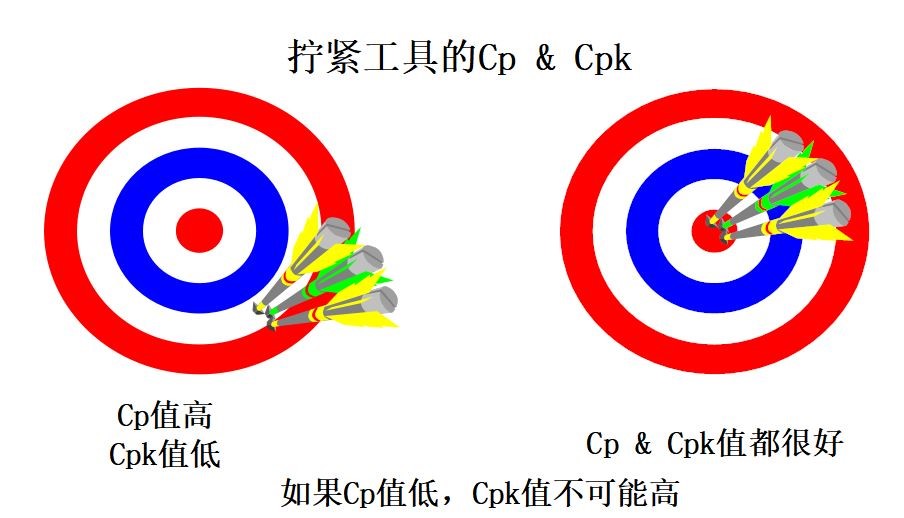

不同類型的擰緊工具，輸入的擰緊扭矩精度是不相同的，擰緊工具擰緊精度的高低直接決定著線束螺栓擰緊的可靠性，擰緊工具的CP值和CPK值都高才是合適的擰緊工具。因此，根據汽車線束螺栓的大小、被夾緊物體類型、扭矩公差大小，選擇合適的擰緊精度的擰緊工具尤其重；選擇不同等級的擰緊工具的同時更要兼顧擰緊工具的成本和設備利用率。圖8所示

國外某公司的研究數據表明，各種擰緊工具的精度如下^[3]：氣動沖擊扳手：±25～40%；油壓脈沖工具：±10～15%；離合器工具：±7.5~10%；手持式電動工具：±3~7.5%。擰緊精度越高的工具成本相對越高。

??? ? ? ? ?

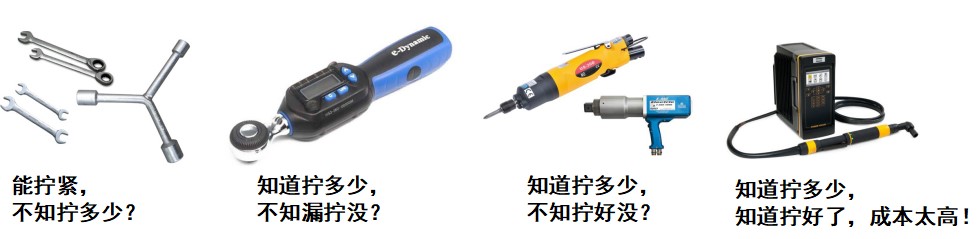

? ? ? ? ? ? ? ? ? 圖7：擰緊工具類別? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖8：擰緊工具的精度

?

2.5、螺栓連接的動態扭矩與靜態扭矩

動態扭矩：動態扭矩是指當緊固件在被固定的過程中測量得到的最大峰值。扭力扳手和電、氣動力工具都可以施加動態扭矩。動態扭矩不能在緊固件被緊固之后測量^[2]；

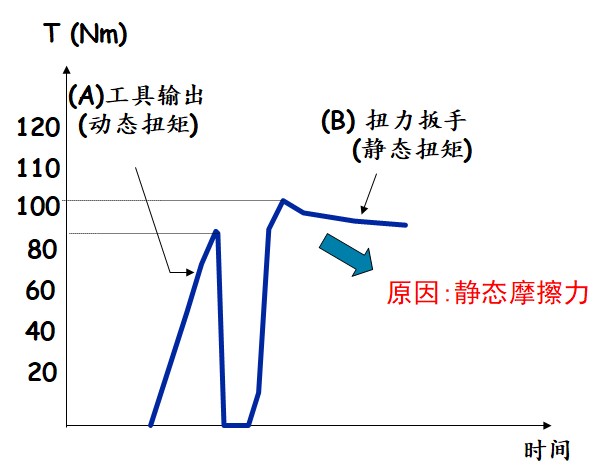

靜態扭矩：靜態扭矩是指擰緊完成后用手動方式擰緊力矩，使螺栓再次旋轉或離開擰緊位置時輸出的扭矩(克服靜態摩擦力)，檢測扭矩即靜態扭矩。圖中倒V的拐點即是扭力扳手測得的硬連接上的靜態扭矩。圖9：所示

圖9：靜態扭矩

通俗的講，動態扭矩就是線束螺栓擰緊操作時，擰緊工具設定的扭矩設定數值，用來擰緊線束保險盒或孔式端子的扭矩值；靜態扭矩就是質檢員對線束螺栓檢驗時，用指針或數顯扭矩扳手驗證后得到的扭矩驗證數值。動態扭矩是通用汽車公司認可的擰緊方式，當用手動扳手重新檢測螺栓時，則采用靜態扭矩，靜態扭矩不是通用汽車公司認可的擰緊方式。通用汽車公司認為：動態扭矩比靜態扭矩更加準確，重復性更強。

2.6、軟連接和硬連接的螺栓靜態扭矩與動態扭矩的關系

軟連接：靜態扭矩較動態扭矩要偏小，原因是扭矩衰減。

硬連接：由于較高的靜態摩擦力，靜態扭矩可比動態扭矩要高。

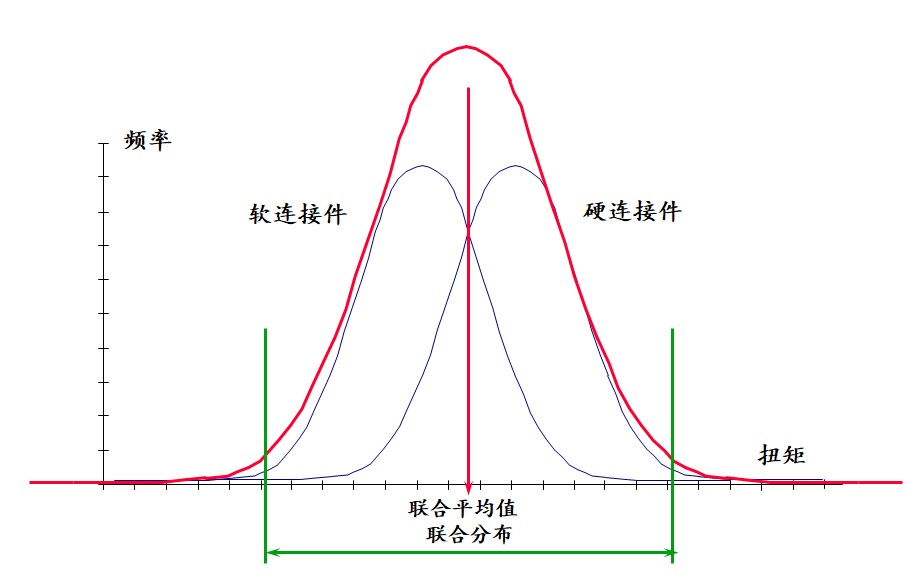

中性連接：中性連接（聯合連接），中性連接的動態扭矩接近靜態扭矩。圖10所示

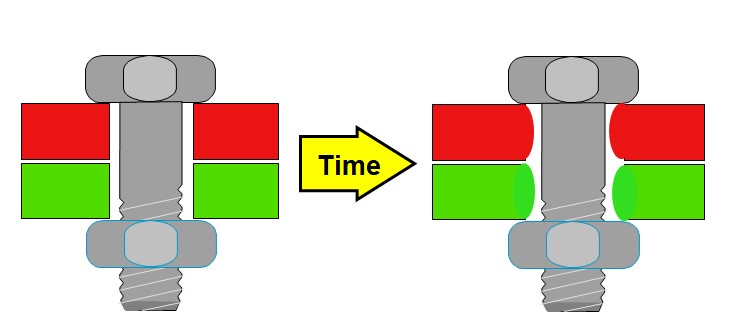

扭矩衰減：螺栓拉伸及夾緊物體變形會導致扭矩變小，這個過程稱為扭矩衰減。

螺栓擰緊拉伸及夾緊物體受力發生彈性變形，是導致扭矩衰減的重要原因。軟連接－靜態扭矩與動態扭矩值要偏小，原因是螺栓扭矩的衰減，由于螺栓、螺母、墊片、夾緊物的材質、硬度各不相同，動態扭矩衰減的程度也各不相同。圖11所示

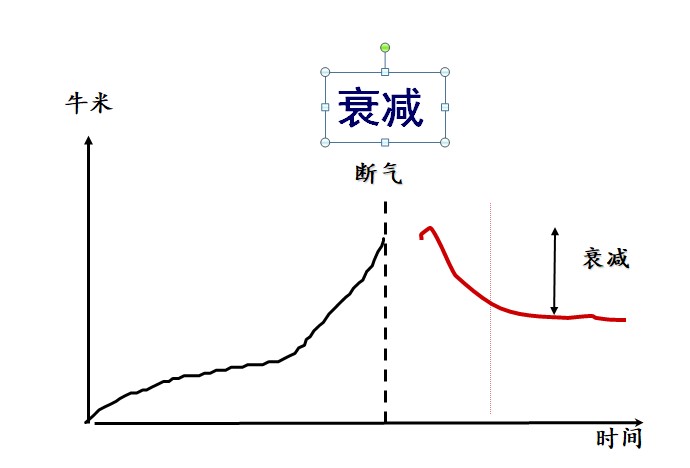

一般情況下60～70%的動態扭矩衰減發生在30毫秒以內，材質越軟衰減也就越大，軟連接的扭矩衰減幅度大于硬連接。所以線束中螺栓靜態扭矩的實測值要小于動態擰緊扭矩的數值[3]。圖12所示

?? ????

? ? ? ? ? ? 圖10：中性連接? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?圖11：扭矩衰減? ? ? ? ? ? ? ? ? ? ? ? ?圖12：扭矩衰減

?

2.7、螺栓扭矩、夾緊力、摩擦力的關系

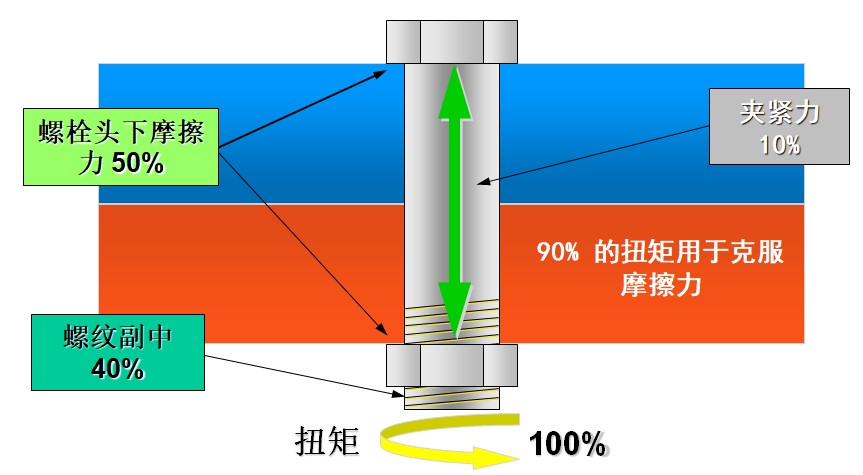

螺栓連接在擰緊過程中，力矩大部分要用來克服螺栓頭、螺母、墊片、螺紋副之間的摩擦力，然而螺栓與被夾緊連接的夾緊力較小，因此，如何減少或增大摩擦力，獲取所需要的夾緊力至關重要。通常情況下，扭矩、摩擦力、夾緊力符合5-4-1規則。圖13所示

??? ? ?

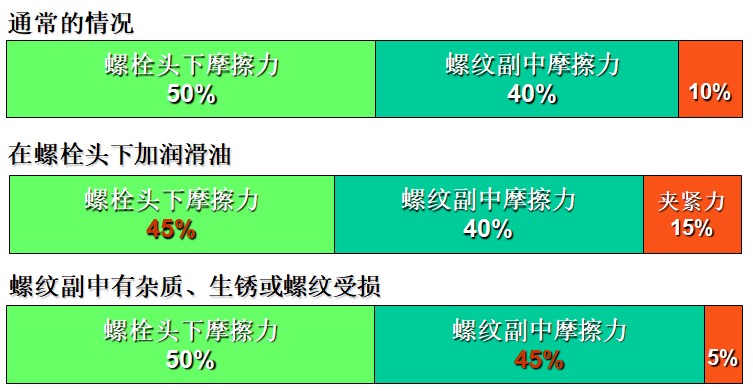

? ? ? ? ? ? ? ? ? ? ? 圖13：5-4-1規則? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖14：摩擦力與夾緊力關系

在汽車線束保險絲盒螺栓擰緊過程中，要確保擰緊后的螺栓可靠性，必要時采用增大摩擦力的方法，采用止退螺母、增加彈墊、螺紋法蘭面螺母等措施，并采用適當?shù)臄Q緊扭矩大小，確保螺栓連接夾緊力符合產品設計。摩擦力和夾緊力之間的關系，如圖14所示。

?

3、汽車線束中螺栓擰緊工具的選擇

在汽車線束中，通常采用M5、M6、M8、M10的螺栓或螺母較多，根據螺栓擰緊部件所處汽車區域和環境條件的不同，螺栓的大小規格、螺栓鍍層材質也各不相同，通常對螺栓、螺母、墊片采用鍍鎳、鍍錫等不同的鍍層及不同的工藝方法處理。

汽車線束產品圖中，不同的汽車主機廠給出的擰緊扭矩參數也各不相同,包括要求的公差帶也都不一樣,通過查詢相關資料并匯總，下表是國內各個主機廠定義不同規格的保險盒（電器盒）螺栓擰緊扭矩參數，如表1：保險盒螺栓扭矩表^[4]

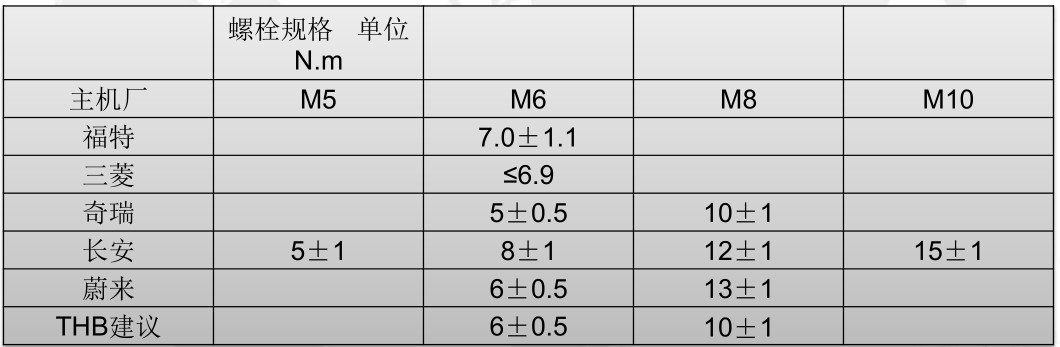

表1：保險盒螺栓扭矩表

部分主機廠將螺栓扭矩的公差帶縮小為±0.5 N·m,因此更需要擰緊精度較高的工具，擰緊精度越高的擰緊工具，成本會幾何級遞增。

3.1、擰緊工具的選擇

選取擰緊工具時，首先要結合擰緊螺栓規格以及操作現場的工作場地條件，員工在擰緊操作現場有電源或氣源，可以選擇電動擰緊工具或氣動擰緊工具。擰緊工具的規格大小根據工具扭矩輸出參數范圍選取，不要選擇螺栓扭矩與工具輸出扭矩范圍差異較大的工具。

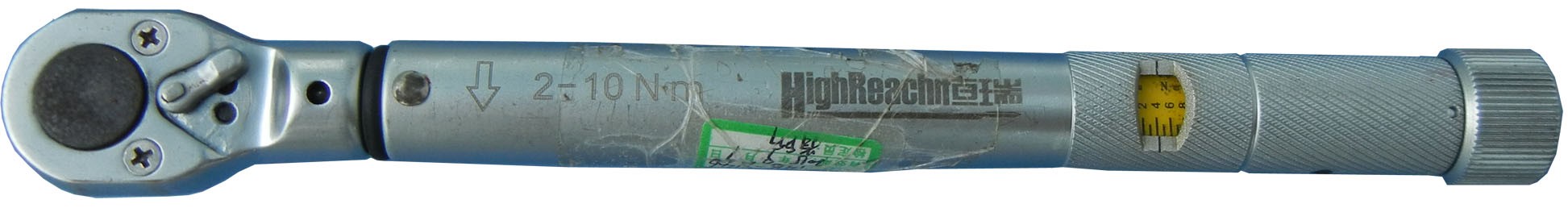

咔嗒擰緊扳手，M5/M6通常選擇2-10N.M的咔嗒扭矩扳手，M8/M10通常選擇5-25N.M扭矩扳手。圖15所示

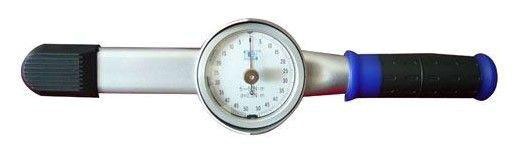

指針式螺栓擰緊扳手，這類工具通常用來做螺栓擰緊后的扭矩驗證和檢驗操作，購買時選擇合適的數據扭矩范圍即可。圖16所示

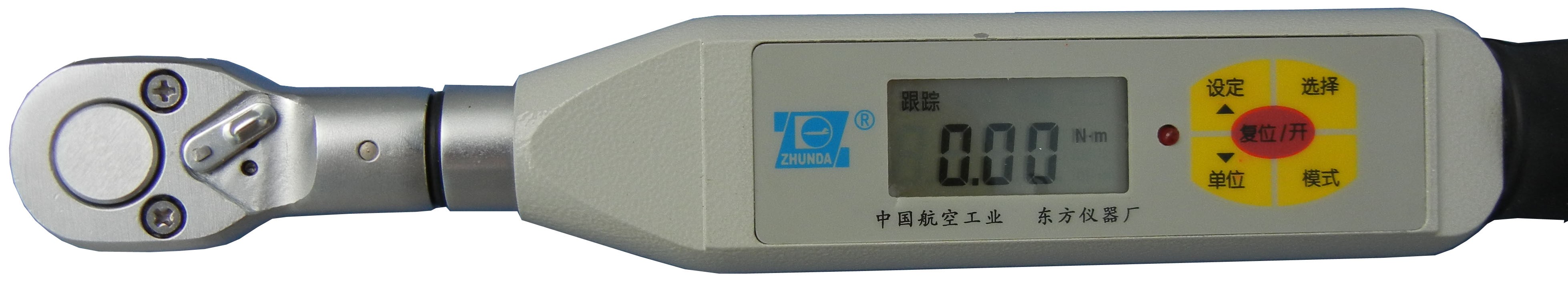

數顯扭矩扳手，當擰緊或檢驗螺栓扭矩達到設定值時，數顯扭矩扳手會亮綠燈或發出聲音。這類工具通常用來做螺栓擰緊后的扭矩驗證和檢驗操作，購買時選擇合適的數據扭矩范圍即可。圖17所示

圖15：咔噠擰緊扳手

圖16：指針式擰緊扳手

圖17：數顯扭矩扳手

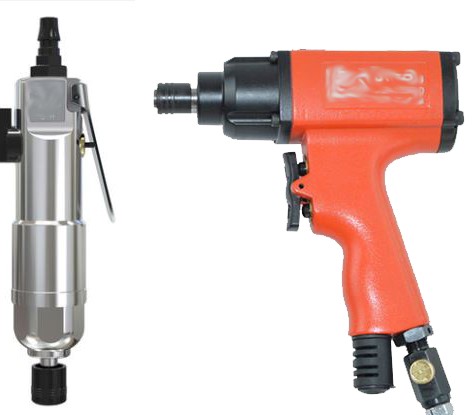

氣動沖擊（脈沖）擰緊扳手，采用壓縮空氣作能量源的擰緊工具，根據擰緊工具輸出的范圍，選擇合適的產品型號，氣動擰緊工具有直柄式和手槍式兩種，應結合實際生產操作的便利性進行選擇 圖18所示

圖18：氣動沖擊（脈沖）擰緊工具

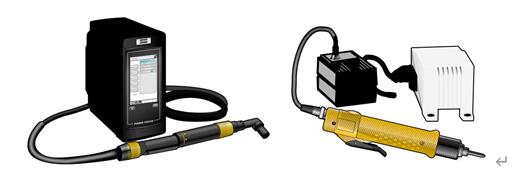

電動擰緊扳手，采用電力作為能量源的擰緊工具，扭矩輸出精度遠大于氣動擰緊工具，是汽車線束螺栓擰緊工具的首選，包括有直柄式和手槍式兩種，應根據擰緊螺栓位置和工作臺固定方式和操作的方便性選擇工具的樣式。圖19所示

圖19：電動擰緊工具

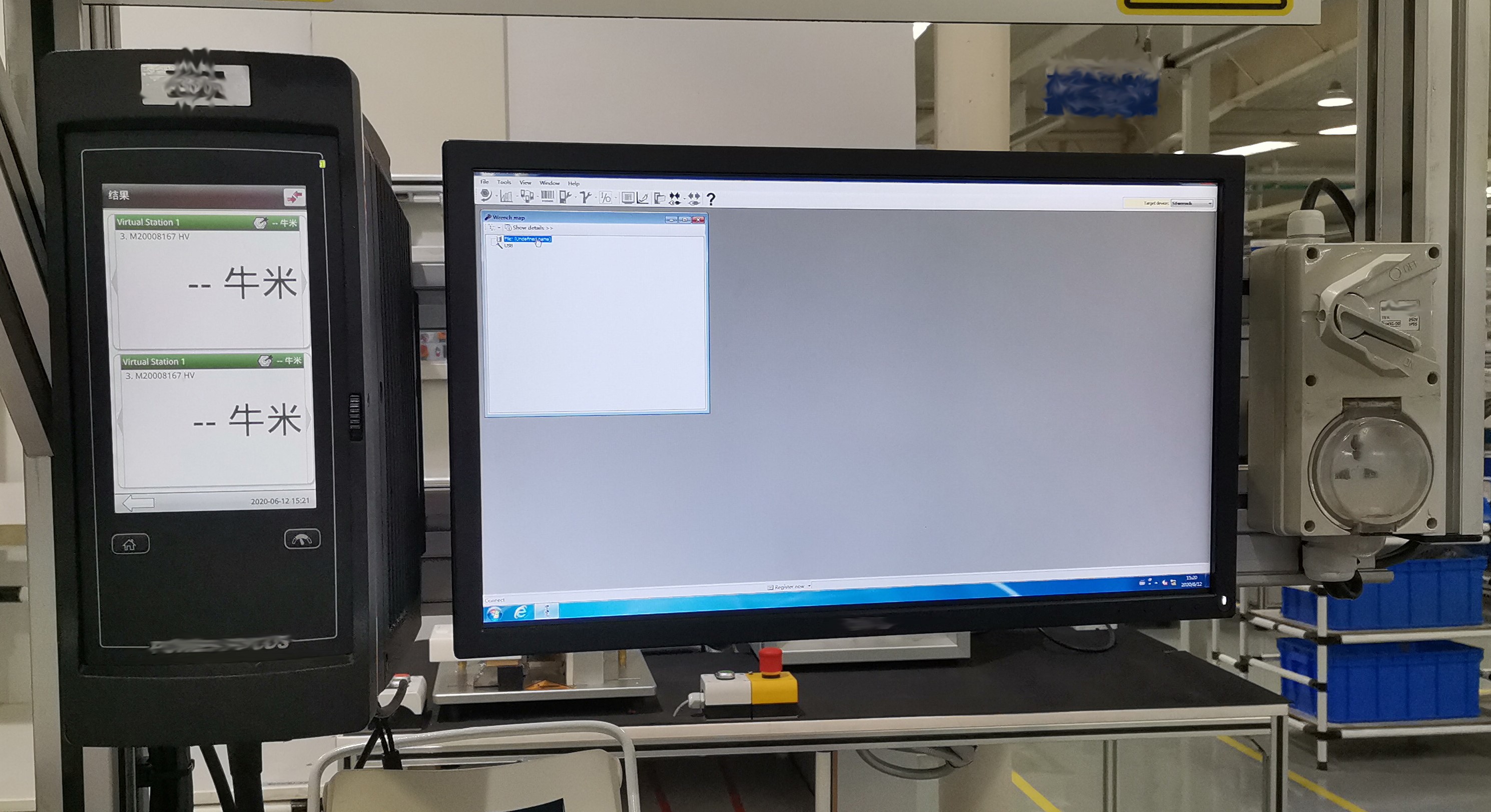

電動螺栓擰緊工作站，電動螺栓擰緊工作站能夠記錄并傳輸螺栓擰緊工具到計算機系統，在計算機軟件中設置不同規格螺栓的擰緊扭矩，計算機軟件系統控制擰緊工具輸入相應的擰緊力矩，并能夠?qū)崟r(shí)記錄和顯示螺栓擰緊扭矩大小。整套的螺栓擰緊工作站的價格在15-20W，螺栓的擰緊精度較高，企業應結合實際需求和經濟能力進行選擇購買。圖20所示

圖20：螺栓擰緊工作站

3.2、不同操作作業條件下的螺栓擰緊操作工藝設計

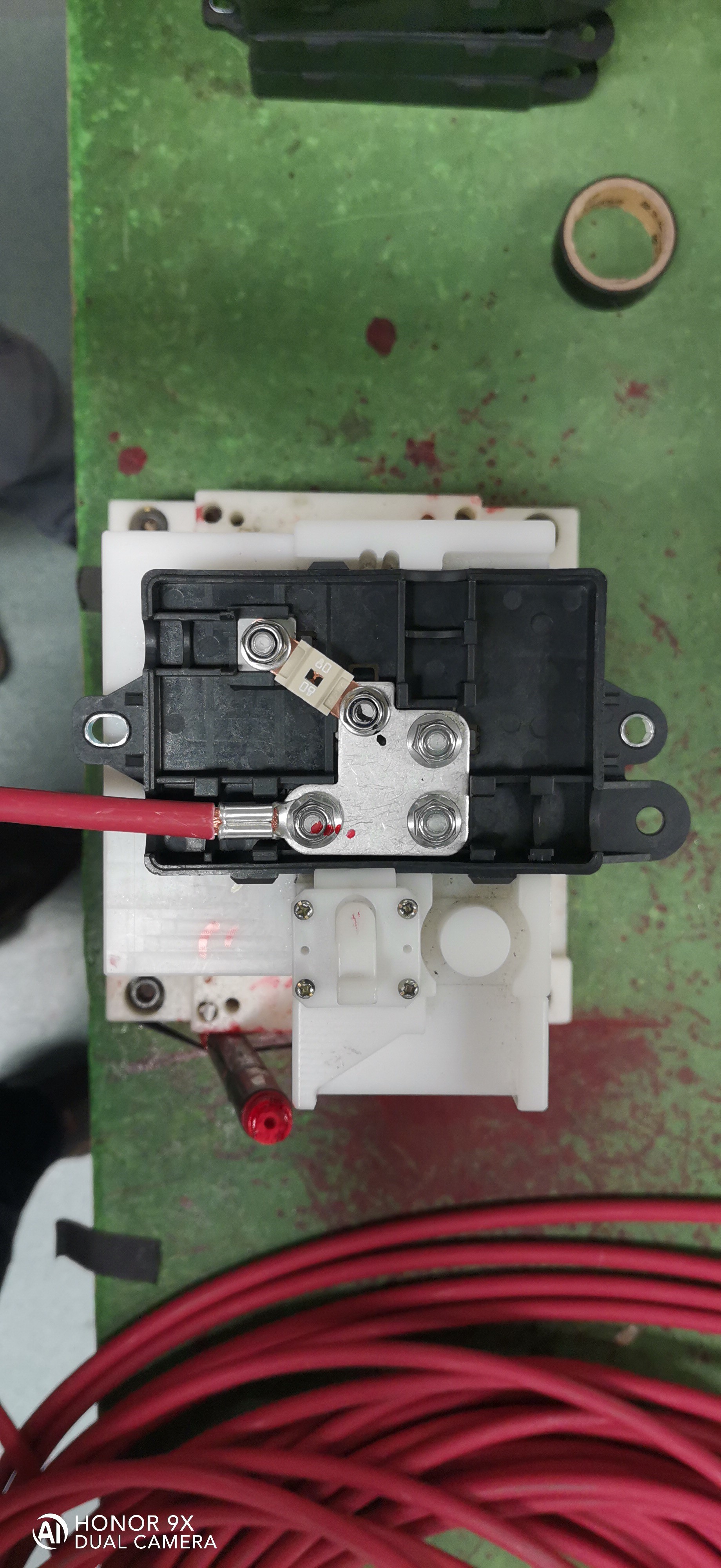

3.2.1、一個工位上只有一個規格的螺栓擰緊時，可根據螺栓的規格選擇擰緊工具，如果該擰緊半成品所屬的成品線束的日產量不大，且螺栓擰緊扭矩公差帶比較寬，可選擇手工咔嗒扳手?jǐn)Q緊，然后用數顯扭矩扳手進行二次擰緊和扭矩檢驗。圖21所示

圖21：?jiǎn)温菟〝Q緊

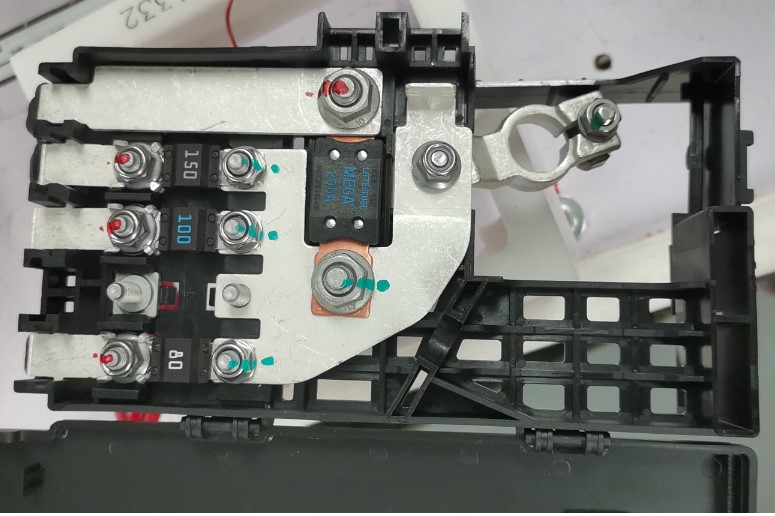

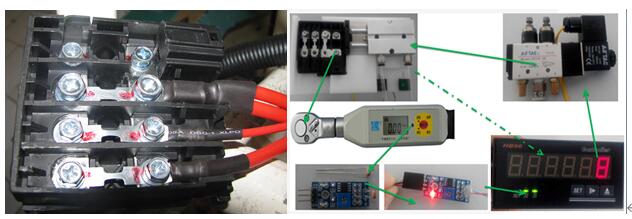

3.2.2、一個工位上有多個同規格的螺栓擰緊時，除選擇合適的擰緊工具之外，還應該增加遺漏擰緊防錯工裝模塊，確保每一個螺栓都能正確擰緊，不能出現遺漏擰緊的螺栓；因此，必須為該擰緊工位設計防錯夾緊模塊，為擰緊工裝設計計數功能，當每個零部件的螺栓擰緊次數符合時，防錯工裝才能松開零部件，才能轉下工序。圖22所示

??? ??

圖22：多螺栓擰緊及防錯工裝

3.2.3、一個零部件多規格螺栓擰緊時，首先根據螺栓的規格布置多個擰緊工具，通常情況下，同一個工位同時擰緊螺栓的規格不宜超過兩種，如果擰緊的零部件螺栓規格超過兩種，應設計兩個擰緊工位來擰緊螺栓，并設根據操作的便利性和可操作性編排工藝，每一個擰緊工位都發放作業目視工藝文件。圖23所示

圖23：多規格多個螺栓擰緊的部件

3.2.4、螺栓擰緊工作站的應用，有些主機廠針對產品的特殊特性和扭矩設計參數及公差的特殊性，要求線束制造企業購置螺栓擰緊較高的設備。螺栓扭矩?cái)Q緊工作站在計算機系統軟件的控制下，擰緊系統可以精準的輸出設定的扭矩，并記錄每一個螺栓擰緊后的扭矩值，通過掃描線束二維碼并記錄該線束的螺栓扭矩，便于后期的產品追溯和查詢。

螺栓擰緊扭矩工作站通常只能擰緊一個線束產品上的同規格的單個\多個螺栓擰緊，因此，應根據擰緊線束的實際情況編排擰緊工作站的工序位置，同時還要兼顧生產現場的空間場地。一般情況下，螺栓擰緊扭矩工作站設計獨立的工作區域，擰緊線束產品的螺栓后，必須立即對螺栓進行油漆筆打點標記。

3.3、螺栓擰緊工位的編排

汽車線束螺栓擰緊的可靠性直接影響汽車線束的質量和可靠性，直接影響和關系到汽車行車安全和可靠性，因此，要重視和確保汽車線束零部件的螺栓正確擰緊和螺栓擰緊的可靠性。

通常情況下，汽車線束零部件的螺栓多集中在中央電器盒，電源分配電器盒中，擰緊的物體多為線徑較大的孔式接頭端子、片式保險片；因此，在車間場地空間許可的情況下，應設計一個獨立的螺栓擰緊工位，可以獨立于線束總裝配流水線之外。

如果根據工序排布，將螺栓擰緊工位設計在線束流水線工位間時，要考慮螺栓擰緊工位的操作節拍是否和流水線整體節拍一直，如果擰緊工位節拍時間較長，不建議螺栓擰緊工位和流水線工位同步安裝，建議調整螺栓的擰緊工序和工位。原則上，螺栓擰緊工位的節拍時間要小于流水線的整體節拍時，才可以排布在流水線上。

4、螺栓擰緊扭矩檢驗和二次擰緊確認

4.1、汽車線束螺栓擰緊后，由于采用的擰緊工具等級不同，可能無法判定擰緊后的螺栓扭矩是否符合設計的扭矩？螺栓扭矩是否在公差范圍內，擰緊后的螺栓扭矩衰減了多少，有沒有遺漏擰緊螺栓等多種問題；因此，在螺栓擰緊后，打點標記前要用數顯扭矩扳手進行二次擰緊確認。圖24所示

圖24：螺栓擰緊后的問題分析

4.2、汽車線束保險盒及零部件的螺栓擰緊后，要進行靜態扭矩檢驗或100%螺栓扭矩二次驗證，確保螺栓擰緊符合產品設計。扭矩檢驗或二次螺栓擰緊工具檢驗選擇數顯扭矩扳手，首先在數顯扭矩扳手設定檢驗扭矩峰值，當檢驗螺栓扭矩達到設定的扭矩值時，數顯扭矩扳手發出聲音提示或亮綠燈提示。

4.3、螺栓扭矩檢驗或二次扭矩驗證的操作方法，必須將待檢驗或二次扭矩驗證的螺栓零部件主體固定鎖緊在工作臺模塊上，檢驗人員手持?jǐn)?shù)顯扭矩扳手，一手拿扳手手柄，另一只手扶著工具套筒，緩慢用力旋轉扳手手柄，直至數顯扭矩扳手發出警示，立即停止。螺栓扭矩檢驗或二次擰緊驗證時，數顯扭矩扳手手柄旋轉角度約2～3°，旋轉速度約1°/秒。[備注：數值為經驗值]。

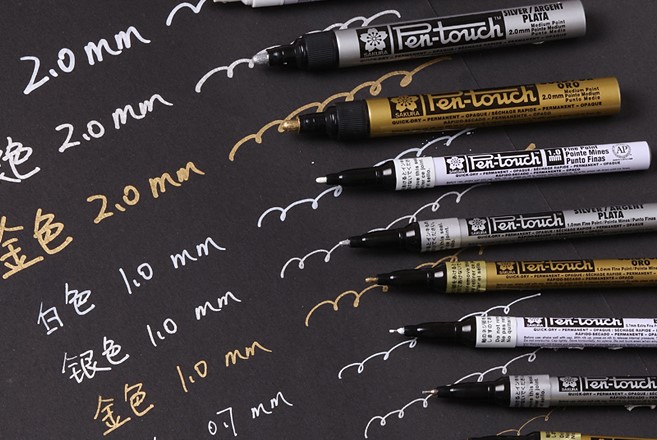

4.4、螺栓的打點標記，螺栓扭矩檢驗或二次擰緊驗證后，必須用金屬記號筆進行劃線標記，通常選擇紅色的金屬記號筆，根據螺栓的大小，選擇合適的筆跡寬度進行劃線標記，通常選用1-2mm寬度筆跡的金屬記號筆。由于金屬記號筆水為油漆材質，氣味較大，油漆筆水容易滴漏，且金屬記號筆成本略高、日用量大，綜合成本太高，建議采用普通紅色記號筆臨時替代。圖25所示

圖25：金屬記號筆

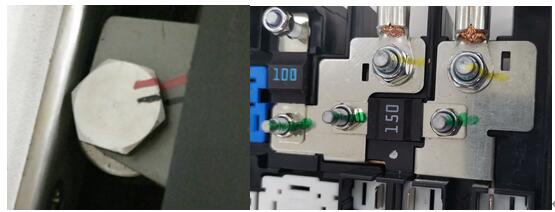

4.5、螺栓劃線標記的方法，必須編寫汽車線束卡、扣、扎帶、螺栓等附件劃線或打點標記的統一標準性工藝操作作業指導標準書，對車間內所有需要打點劃線標記的部件進行規范化，包括劃線打點位置、劃線長度、記號筆顏色、筆跡寬度等進行標準化。劃線時，筆跡油漆必須從螺栓頂-螺栓-墊片-夾緊物貫穿，筆跡中間不能有斷線。螺栓劃線標記如圖26所示

圖26：螺栓劃線標記

4.6、螺栓擰緊扭矩檢驗和二次扭矩驗證操作過程中出現的問題

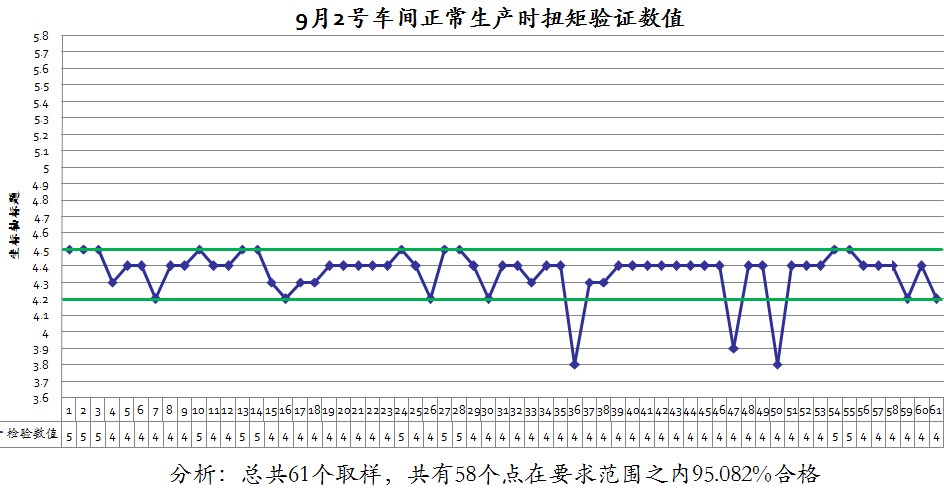

比如: 某主機廠的儀表線束產品設計中要求保險盒中M5螺栓的扭矩為4.5(+0.0,-0.3)N.m，也未注明是螺栓擰緊時的動態扭矩還是螺栓擰緊后的靜態扭矩值。生產車間按照工藝將螺栓擰緊時的氣動扭矩沖擊扳手的扭矩調整為5.9Nm進行螺栓的擰緊操作，然后測量靜態扭矩，圖27所示，螺栓擰緊一次合格率很低。然而線束生產下線后質量部對螺栓進行二次驗證，部分螺栓的靜態扭矩通常在3.8～4.2N.m之間跳動，將產品判定為不合格，合格率大幅提升。經過與主機廠多次協商溝通無果，最終確定擰緊后的靜態扭矩4.5(+0.0,-0.3)N.m。再次修正擰緊測量扭矩不合格產品，確保每個螺栓都能符合產品設計。同時也反映出，主機廠在指定螺栓扭矩公差帶的時候一定要切合實際，過窄的公差帶肯定會導致制造成本的提升。

? ? ??? ? ?

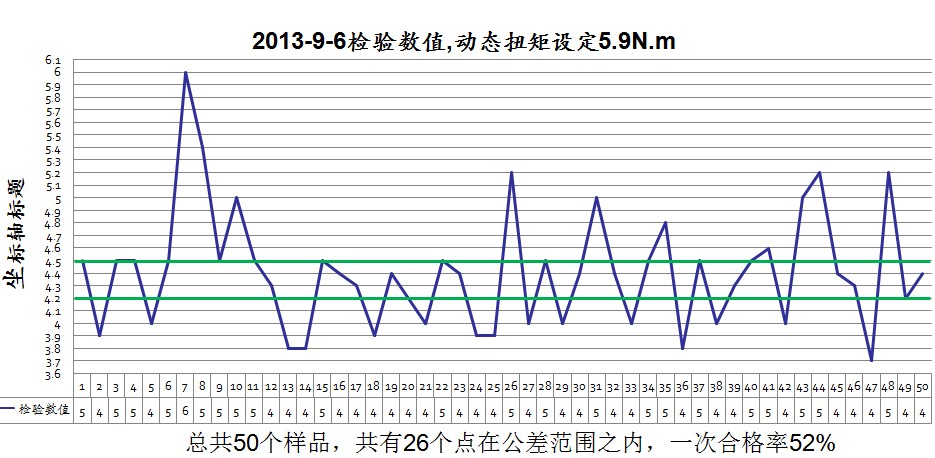

圖27：一次擰緊后的靜態扭矩測量值??????

圖28：二次扭矩驗證后的靜態扭矩測量值

?

5、總結

涉及汽車線束螺栓擰緊技術及螺栓擰緊方案相關的知識和要點有很多，本文未能全部總結和羅列，只是結合自己工作中的經驗和相關資料進行歸納總結，同各位同行進行探討，不足之處請各位同行給予批評指正，共同學習，共同提高。

?

參考文獻：

[1]張啟慶,張震華,佘運義.?淺談汽車線束中螺栓的擰緊[J].汽車電器：通用技術-工藝.材料.2015.2:P48-51

[2]王延軍,金柱發,李銀生.談螺紋連接的扭矩控制[J].機電產品開發與創新：2013.9：P62-63

[3]某擰緊設備供應商培訓教材和產品目錄2016.6

[4]某培訓資料
