電纜屏蔽是否能解決所有 EMC 難題？

來源：線束世界?作者：?2023-10-10 13:20

640 (56).png

1.背景

1.1 為什么我們需要討論電纜屏蔽？?

?傳統總線系統 LIN、CAN、CAN-FD 和 FlexRay 使用非屏蔽電纜運行；

?速度等級越高，電壓幅值越小，

? ?- 對噪音更敏感，

? ?- 更多串擾和噪聲耦合效應；

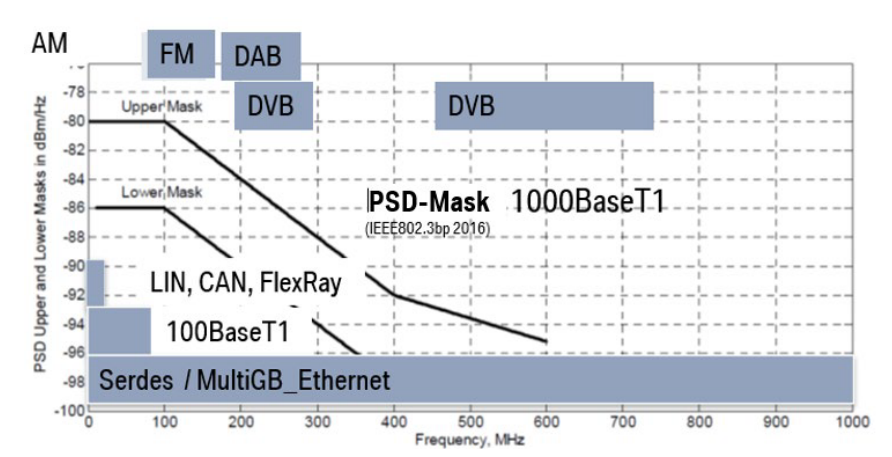

?以太網和高速 SerDes 通信具有高達 GHz 的功率譜覆蓋范圍，這對車載無線電系統有潛在影響。

640 (57).png

640 (58).png

1.2 使用屏蔽電纜被視為一種解決方案

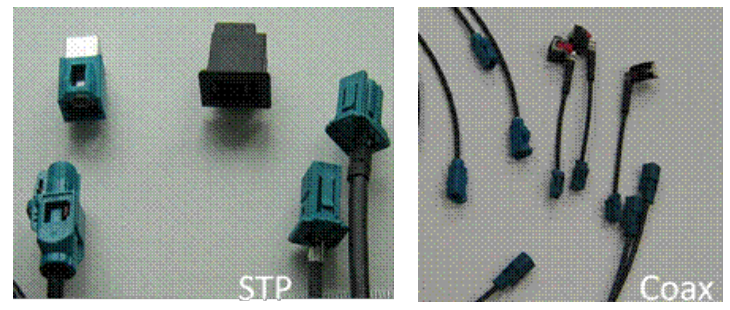

?如今，屏蔽電纜已經在汽車中用于特定應用：例如，側重于模擬數據應用的無線電天線；

如今，屏蔽電纜也用于無線電天線附近的數據通信。A/FM：振幅/頻率調制

?DAB：數字模擬廣播?

?DVB：數字視頻廣播

?PSD：功率譜

?LIN：本地互聯網絡

?CAN：控制器局域網

?CAN-FD：靈活的數據速率 CAN

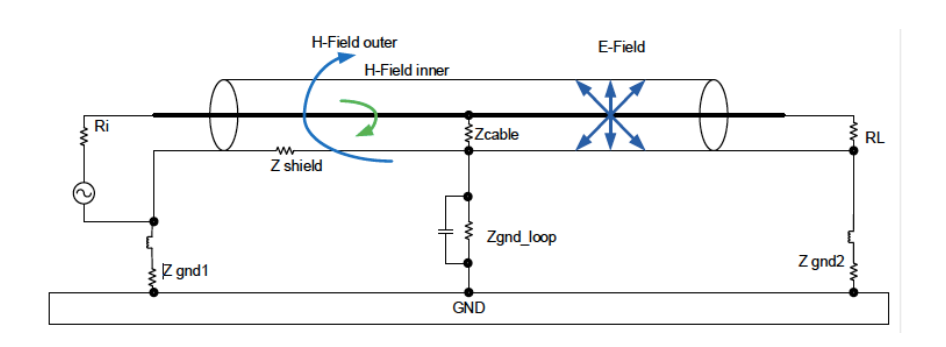

1.3 我們打算通過使用屏蔽電纜來實現什么？

?通過使用屏蔽電纜，目的是通過以下目標防止現有噪聲源進入敏感子系統：

?1. 減少電場引起的電容耦合干擾;?

?2. 通過低阻抗路徑消除共模干擾;

?3. 用屏蔽消除感應耦合磁場輻射,

? ? ? - 對于 STP 電纜，這是通過絞合信號導體對實現的,??

? ? ?- 然而，對于單芯電纜，如果屏蔽層上的電流與信號導體上的電流相等且相反，則可以消除這些輻射

?4. 獲得額外的 EMC 裕度è適當?shù)幕芈访娣e減少和適當?shù)钠帘谓K端耦合衰減（不平衡和屏蔽衰減）

640 (59).png

未直接連接使用屏蔽電纜的期望是：?

?- 防止和消除耦合磁場噪聲源。這與屏蔽接地回路面積以及如何實現屏蔽接地端接密切相關。因此，通過減少回路面積和適當?shù)钠帘味私?，可以實現電纜屏蔽對磁場噪聲源的有效性。

2.?新舊系統的實現

2.1 過去的數字音頻廣播（DAB）頻率

? 傳統總線系統（如 LIN、CAN、CAN-FD、FlexRay）僅使用低于臨界頻率的頻率，如調頻（FM）或 DAB 頻段?

? ?? 在過去，振幅調制（AM）頻帶對于 EMC 挑戰更為關鍵

? 現代數字系統伴隨著新的挑戰:?

? - 例如 DAB，它需要高質量的無線電接收;?

? - 為了有效地使用 DAB，無線電天線設計師提高了相應天線的靈敏度；

640 (60).png

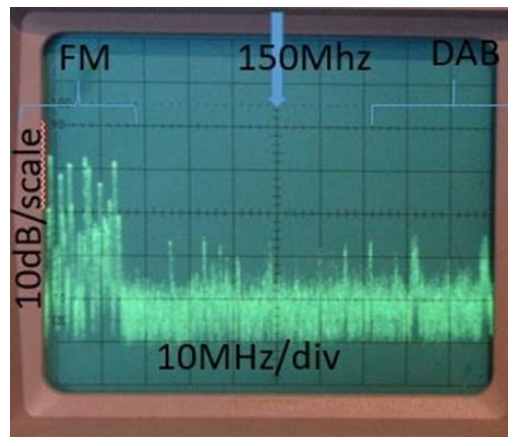

巴伐利亞州農村地區的功率譜，DAB 比 FM 電臺低 15dB

2.2 過去，DAB 頻率不受影響?

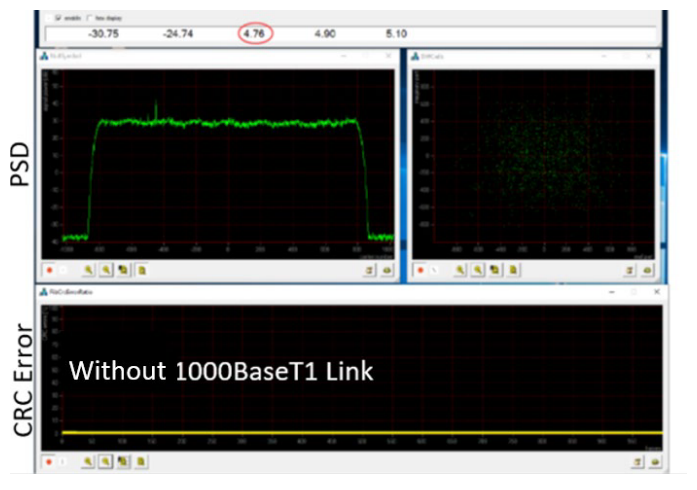

下圖顯示了近距離操作 DAB 測試接收器對 1000BASE-T1UTP 數據鏈路的影響：

640 (61).png

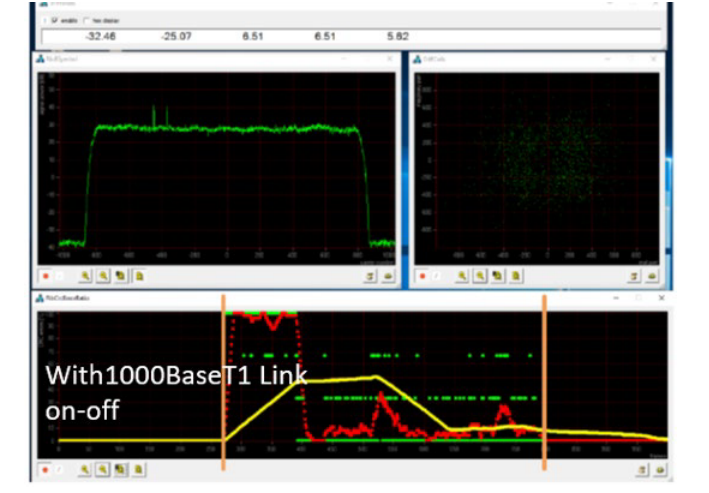

DAB 容易受到 1000BASE-T1 數據流量的干擾

640 (62).png

寶馬改變了 1000BASE-T1 場景從 UTP 到 STP

2.3 多端口連接器–過去與現在

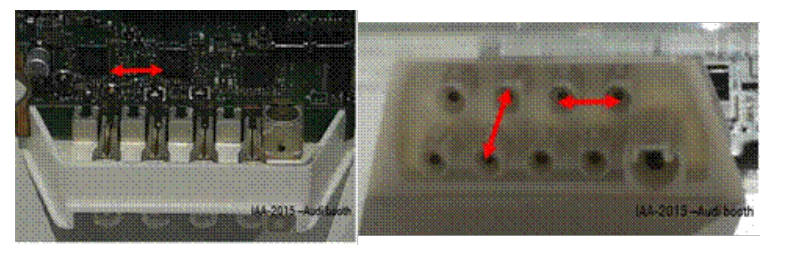

過去一代多端口連接器

640 (63).png

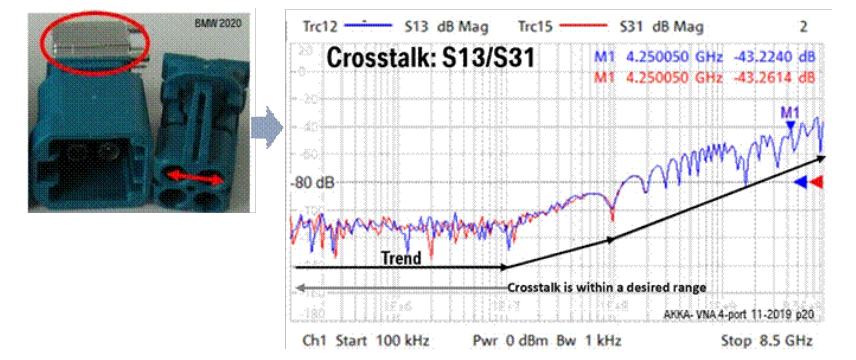

現在一代多端口連接器

640 (64).png

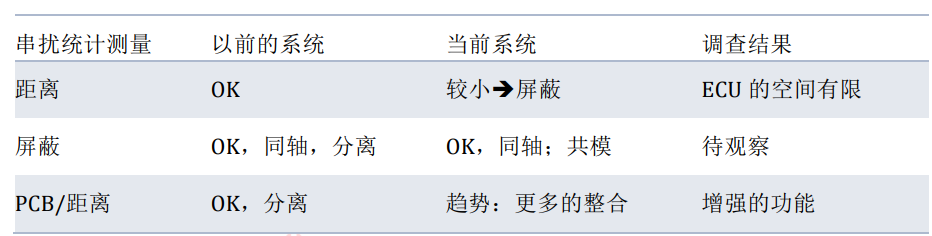

640 (65).png

? ?10MHz 以下幾乎沒有串擾效應；

? ?經典總線系統從 10 到 100MHz 每十倍增加 10dB 沒有問題；

? ?對 100BASE-T1 的影響很小，100MHz 以上每十倍增加 15dB；

? ?1000BASE-T1 和串行解串影響。

?2.4 之前：線對對稱性用于 EMI 預防?

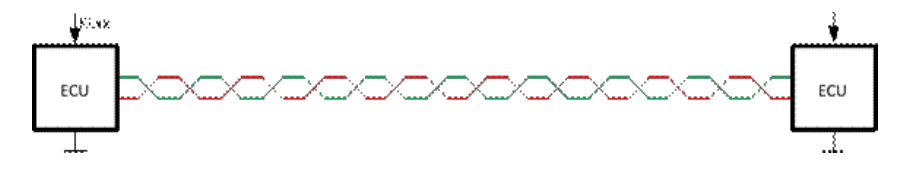

大多數 EMC 問題都是通過使用雙絞線和差分對電纜來解決的，

? ?- 為了部分滿足高速信號傳輸要求，需要定義電纜拓撲。?

640 (66).png

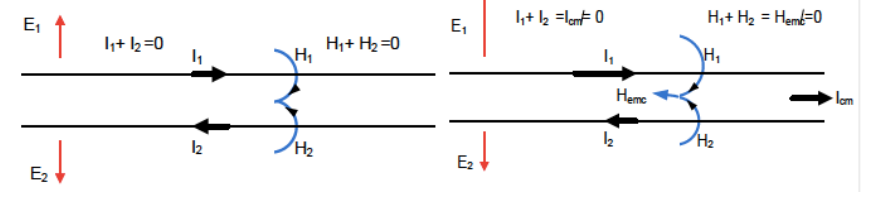

2.4.1 100BASE-T1：

由于功率譜密度（PSD）高于 AM 波段，低于 FM 波段，因此這種方法效果良好。

它還將線對對稱性的影響作為 EMI 預防的主要方法

640 (67).png

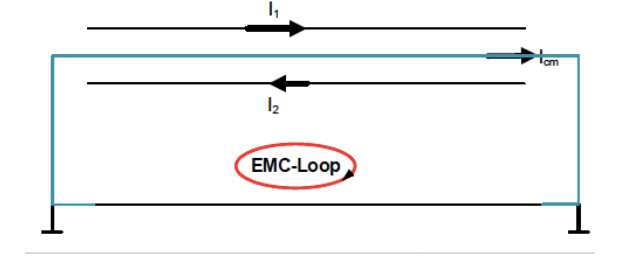

2.4.2 1000BASE-T1：

對電纜、連接器和共模扼流圈的對稱方法進行了約束：串擾得到了一個新的主要限制參數。?

Nyquist 頻率為 375MHz?

640 (68).png

3.?電纜屏蔽的挑戰?

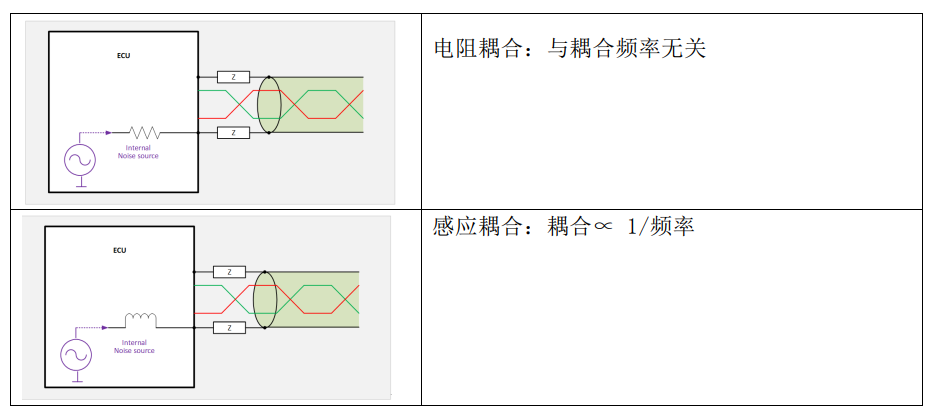

3.1 預計將采用哪些電纜屏蔽-接地噪聲耦合機制？

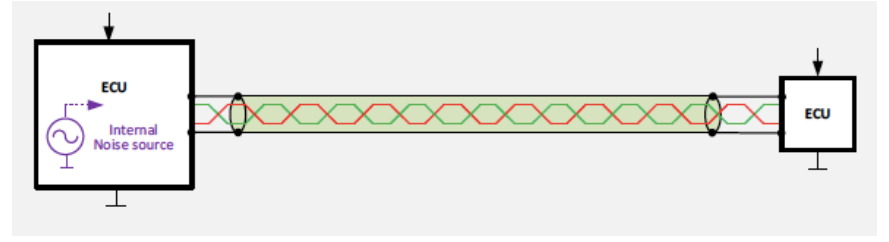

?ECU 內部產生的噪音?

640 (69).png

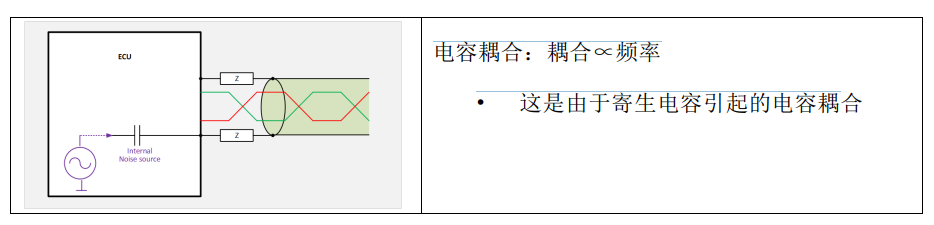

直接噪聲源對地耦合

640 (83).png

640 (70).png

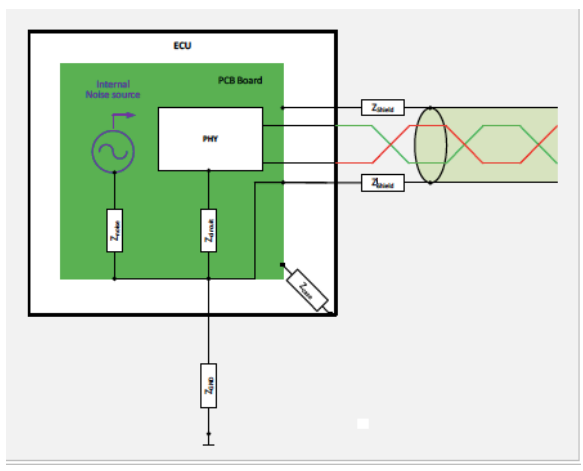

通過接地分布的噪聲耦合

640 (71).png

3.2 電纜屏蔽層上的感應噪聲耦合示例

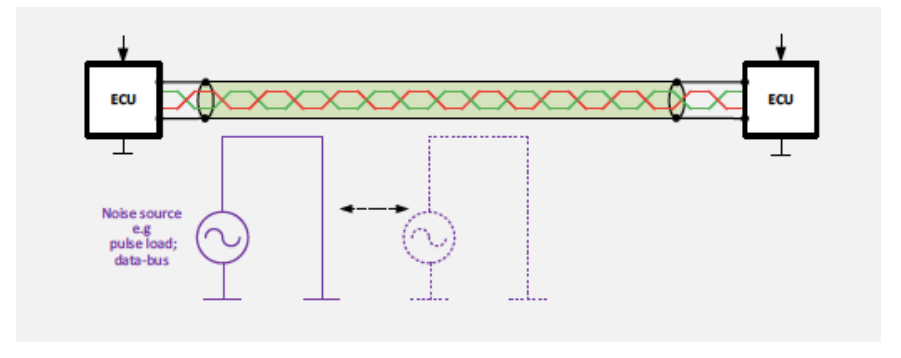

?3.2.1 沿信道噪聲從源耦合到屏蔽

640 (72).png

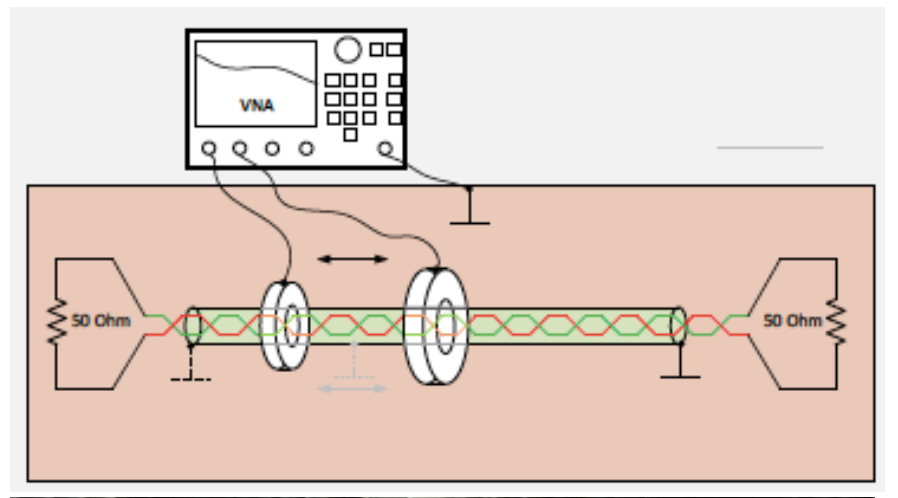

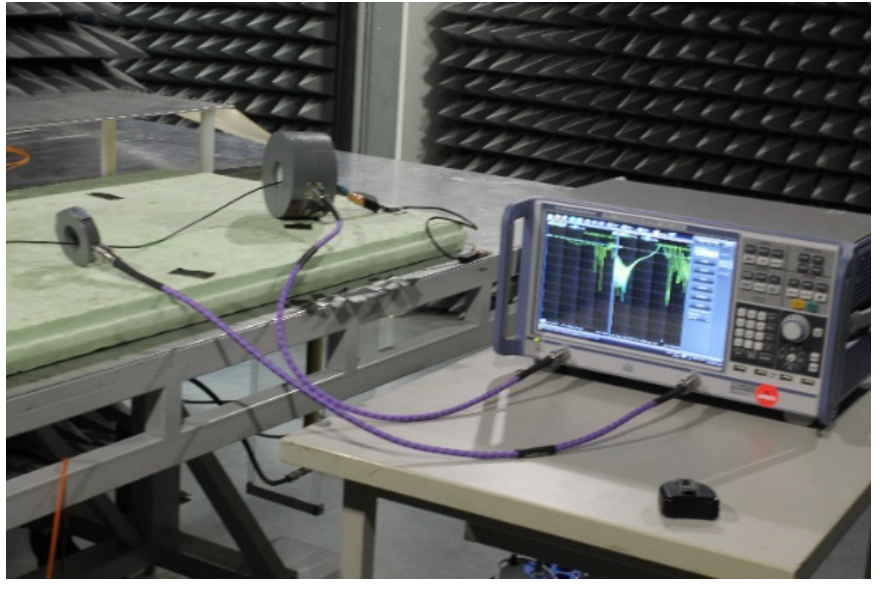

3.2.2 測試設置

640 (73).png

640 (74).png

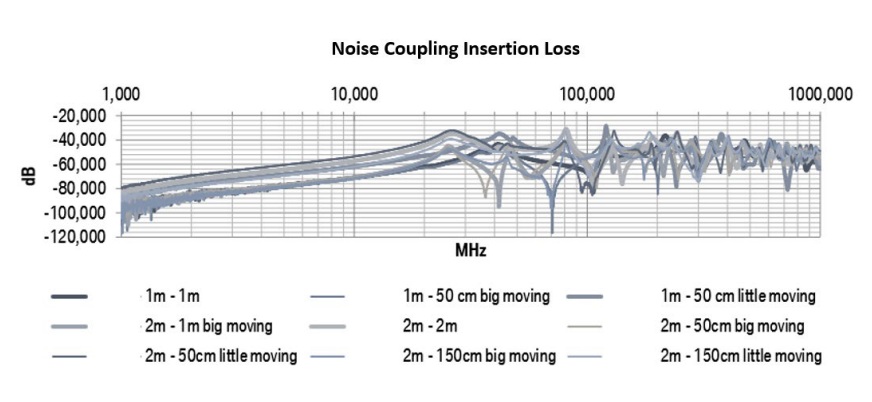

噪聲耦合插入損耗

640 (75).png

至~25MHz 的范圍噪聲耦合增加；

然后它會保持在一定的基準水平，但會產生共振

共振隨電纜長度及其接地線連接長度而變化；作為噪聲源的二階?

附加的接地端子會改變共振?

3.3 屏蔽電纜是否能防止接地諧振？

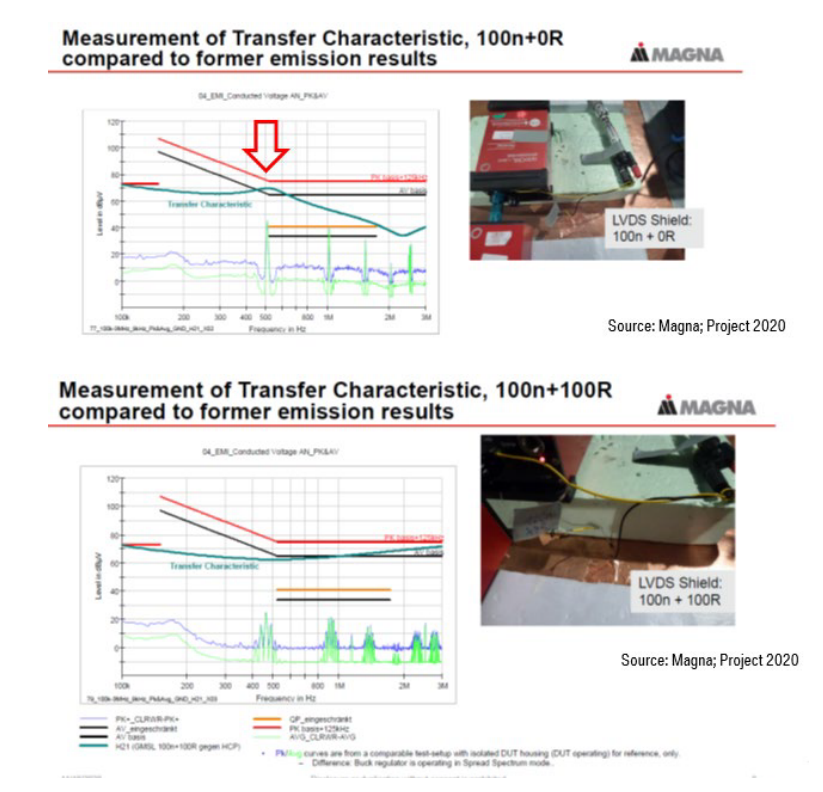

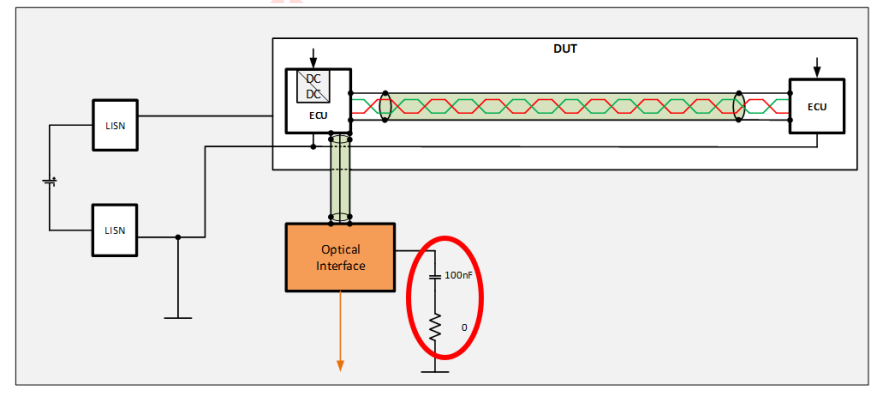

3.3.1 ?EMC 測試設置

640 (76).png

測試結果的初步評估——未觀察到任何異常

然后，觀察到光學接口 EMI 噪聲高于 kHz 范圍內的限值?

ECU 內的 DC/DC 轉換器通過添加沿光學接口接地線的電阻器內部 ECU 噪聲應保持較低

? ? ? ? 預先檢查接地系統的諧振/阻抗行為?

? ? ? ? 電纜屏蔽既不能防止也不能消除接地諧振

640 (77).png

4.防止屏蔽干擾的方法?

4.1 確定系統地面概念定義的優先級?

?為了及早防止電纜屏蔽干擾，必須在初始系統設計階段定義特定的系統接地配置

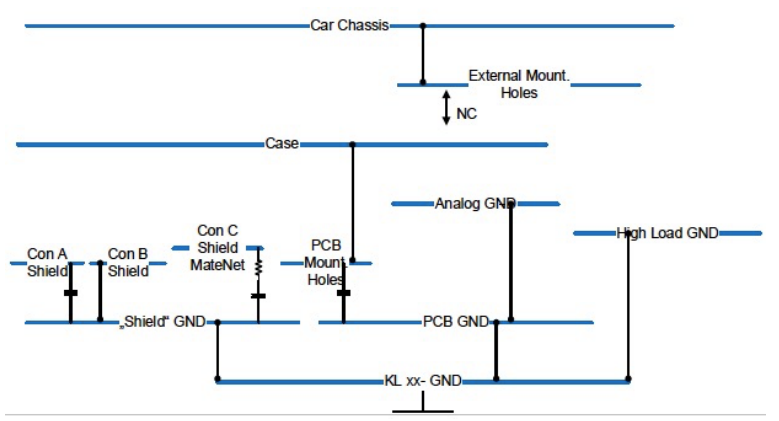

?4.1.1 通用完整系統地面方案?

? ?根據信號類型、頻率和電壓水平定義接地。

640 (79).png

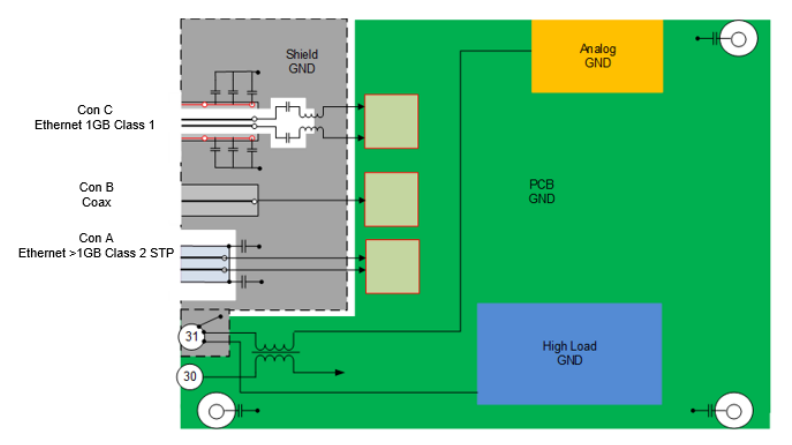

4.1.2 在子系統內定義接地方案

640 (80).png

4.1.3 系統與子系統地面實施之間必須存在相關性?

4.2 電纜屏蔽終端和接地回路的關鍵注意事項?

交流耦合電容器應該用在屏蔽的第二端?

? - 這有助于在高頻時保持屏蔽連接，并減少屏蔽接地回路面積，以達到在低頻時所需的斷開接地回路“傳輸回路”范圍有助于最小化磁場?

? - ECU-ECU 和回路內的顯示強度以及感應噪聲電流連接需要進行自適應

屏蔽接地低阻抗路徑這對最大限度地提高效率至關重要

640 (81).png

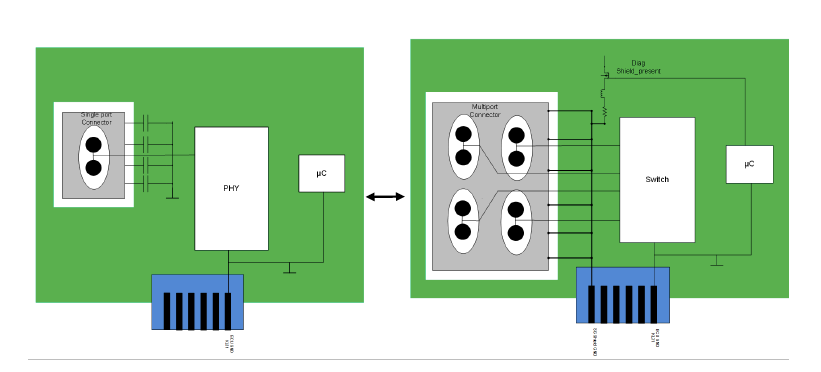

單端口連接器端接（例如在串行器處）多端口連接器終端（例如反序列化器）

現場接地環路動作接收或傳輸單極天線——傳導和輻射微耦合?

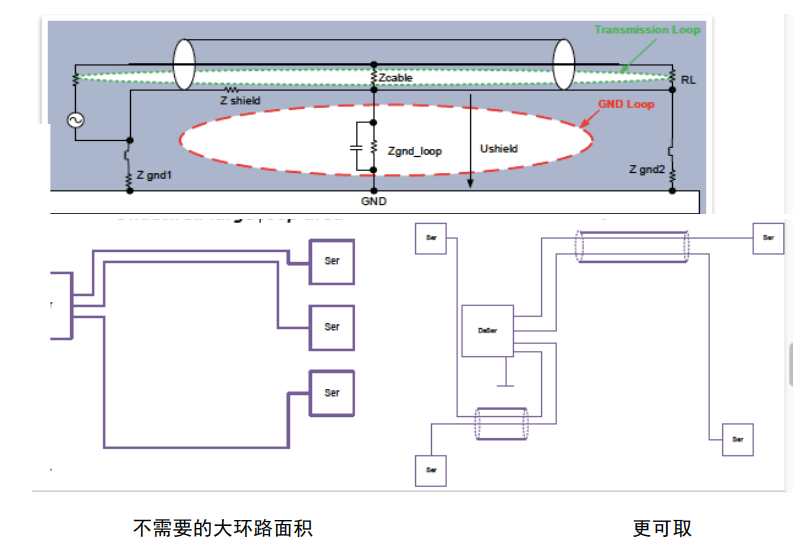

將屏蔽接地回路面積減少到設計的“傳輸回路”范圍內，有助于最大限度地降低電磁感應強度，從而減少產生的噪聲

640 (82).png

5.結論?

能夠使用屏蔽電纜對于當前和未來的高數據速率通信系統至關重要。

然而，至關重要的是，必須采用正確且計劃周密的系統實施方法。首先，預先定義整個系統接地配置，并在此基礎上定義相應的一般屏蔽接地方法。

途徑：

1.通常，接地層并不理想，因此會導致阻抗變化；

2.電纜屏蔽對感應耦合噪聲的影響最小，但能有效地消除電場噪聲源；

3.在初始系統設計階段定義系統接地配置至關重要；

4.子系統內的單點屏蔽接地也有利于消除公共接地阻抗，

5.多點系統接地方案往往在高頻下運行得更好；

6.電纜屏蔽效能受其端接方式的影響，

7.低阻抗屏蔽接地路徑對于實現最大屏蔽效益至關重要；

8.電纜屏蔽實施還應針對根本噪聲源。
