淺談汽車電線—德標電線

來源：?作者：線束世界-Jimmy?2021-03-27 15:36

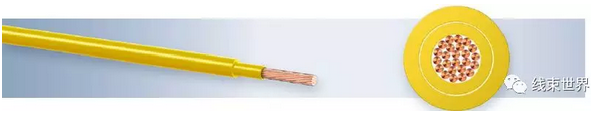

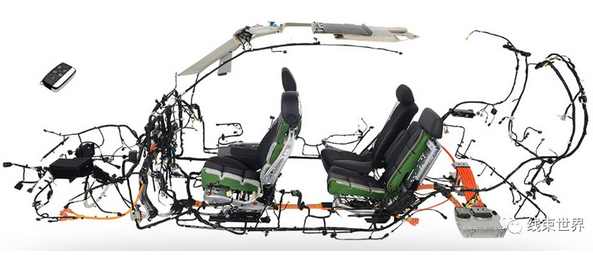

汽車線束常用的導線種類有日標（AVSS等）、國標（QVR）、德標（FLRY）、美標等幾大系列。AVSS（AVS）導線的特點是薄皮絕緣，柔韌性較好；QVR的特點是絕緣皮厚，比較柔軟，延展性好；德標導線絕緣皮更薄，柔韌性好；美標導線絕緣皮一般為熱塑性或熱固性彈性體，還有經過輻照工藝加工的，具有優良的機械性能。汽車線束的選擇可根據用戶的需求和不同的工作環境選取適當類型的導線。在如今輕量化的趨勢下，設計一般優先選擇德標電線。但是很多OEM的線束已經有非常成熟的系統，還是會選擇自己原來的電線，很少去換成德標。

下面，我就跟他們簡單介紹一下德標電線，其他標準以后一一再跟大家介紹。希望可以幫助大家一點。德標電線標準及德標DIN-72551（可在公共號回復想要的內容與郵箱，小編可以發給你）

我就簡單介紹一下德標常用的電線的型號、名稱及產品表示方法：

代號說明：

電線類型

汽車低壓電線?FL

汽車點火電線FZL

導體材質

銅導體不會額外的說明

鋁---------AL

電阻導體---------W

其他導體材料----------M

銅合金*???? ---------CU?? "xx"

鋁合金*???? ---------? AL "xx"

銅包鋼???? ---------CCS

絕緣層的幾何結構

超薄壁絕緣層（根據ISO 6722-1）--------- ?U

薄壁絕緣層（根據ISO 6722-1）--------- R

未定義的絕緣層厚壁---------不表示，及空白

超厚壁絕緣層(厚度超過ISO 6722-1規定的厚度) ---------S

絕緣層材質代碼

軟質聚氯乙烯PVC（塑化聚氯乙烯）? ---------? Y

軟質聚氯乙烯PVC（耐熱聚氯乙烯）?? --------- ?YW

軟質聚氯乙烯PVC（耐冷聚氯乙烯）???? ---------YK

聚乙烯PE (Polyethylene) ---------2Y

聚酰胺PA (Polyamide) ---------4Y

聚四氟乙烯PTFE ---------5Y

聚氟乙烯丙烯FEP ---------6Y

四氟乙烯共聚物ETFE?? ---------7Y

聚丙烯PP ?---------9Y

聚偏氟乙烯PVDF ---------10Y

熱塑性聚氨酯TPE-U) ---------11Y

熱塑性聚酯彈性體TPE-E ---------12Y

苯乙烯類熱塑性彈性體TPE-S ---------31Y

多聚不飽和脂及酸PFA ------51Y

交聯聚氯乙烯PVC-X -------X

交聯聚乙烯PE-X --------2X

硅膠SIR ---------2G

乙烯-醋酸乙烯共聚物EVA ---------4G

導體橫截面與結構：

對稱型銅導體結構（與ISO 6722-1保持一致）--------? A

非對稱銅導體結構（與ISO 6722-1保持一致）--------B

多股的銅導體結構（與ISO 6722-1保持一致）--------C

A型為正規絞合導體結構，奇數單線數日，其中一根單線排列在導體截面中央

B型導體結構為非正規絞合導體結構，比A的柔韌性較好

C型也為非正規絞合導體結構，股絲比A，B多；單股直徑比A，B細；柔韌性比A，B好很多。

表面導體鍍層

鍍錫? -------- SN

鍍鎳-------- NI

鍍銀? ?--------AG

電線顏色

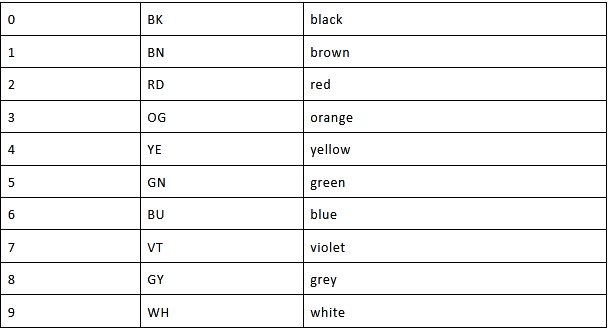

三色標志：底色和第一（副色）、第二標志色（色環）。下表為常用的顏色代碼。

成品電線也可以選用色環作標志色。在電線的任意底色上可以有連續的色環標記，兩個相

鄰的色環距離不小于10mm，不大于20mm。色環的寬度必須在2-4mm?之間，兩個半環之間允許有1mm的偏移。

?產品表示方法：

下面我就舉幾個栗子給大家說明一下：

單芯線

FLRY 0.75

FL? ?????汽車低壓電線

R? ??????薄壁絕緣層

Y ????????PVC?（聚氯乙烯）絕緣層

0.75??? ?導體截面積0.75 mm²

FLYK 25.0/0.1

FL ?????????汽車低壓電線

YK??? ?????耐冷聚氯乙烯（PVC）絕緣層

25.0 ??????導體截面積25 mm²

0.1 ????????最大單股直徑為0.1 mm

FLR5Y 0.5NI-A-BK/YE

FL? ???????汽車低壓電線

R?? ???????薄壁絕緣層

5Y??? ????聚四氟乙烯絕緣層PTFE

0.5?? ???導體截面積0.5 mm²

NI??? ????單根銅導體的鍍層為鎳

A?? ???????對稱型銅導體結構

BK/YE? ?????主色為黑色，副色為黃色

多芯線

FLRY 2x1.5SN-B

FL? ?????汽車低壓電線

R?? ?????薄壁絕緣層

Y ??????PVC（聚氯乙烯）絕緣層

2x ????兩芯

1.5? ??導體截面積為1.5 mm²

SN ????鍍錫銅

B? ???非對稱型銅導體結構

FLCUAG01RY 0.13-A

FL? ??????????汽車低壓電線

CuAg01?? ???????銅合金，其中銀占0.1 %

R?? ????????????薄壁絕緣層

Y ????????????PVC?（聚氯乙烯）絕緣層

0.13?? ?????導體截面積為0.13 mm²

A?? ?????????對稱型銅導體結構

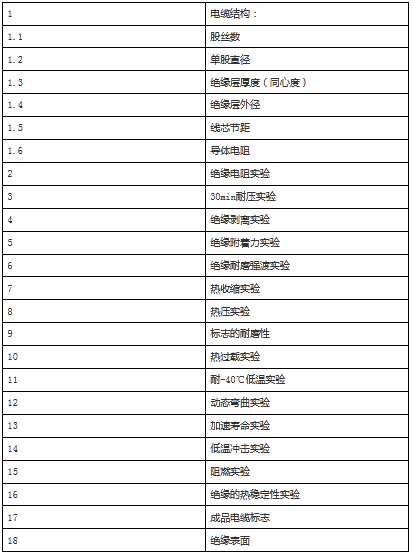

對于德標電線，德標一般規定下面的性能要求。有的內容可以是可以目視檢測與手上的測量工具可以檢測出來的，有的內容必須由指定的測試機構出結果才行。具體的測試內容，太多了哦，小編就不跟大家一一介紹，可以看DIN-72551。
