電線電纜同心層絞(正規絞)和束絞的區別

來源：線束世界?作者：線束世界-Jimmy?2022-11-10 10:01

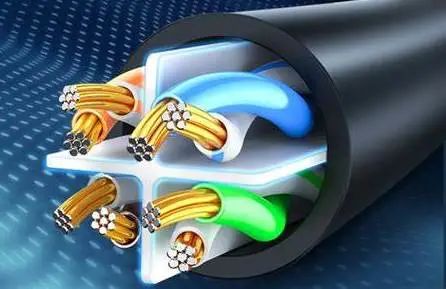

所謂絞合，就是將若干根相同直徑或不同直徑的單線，按一定的方向和一定的規則絞合在一起，成為一個整體的絞合線芯。絞合的導線直接作為電線使用時，稱為裸絞線，如鋼芯鋁絞線、鋁包鋼芯鋁絞線等；絞合的導線如用作絕緣電線電纜的導體時，稱為絞合線芯，屬于絕緣電線電纜的主要組成部分。


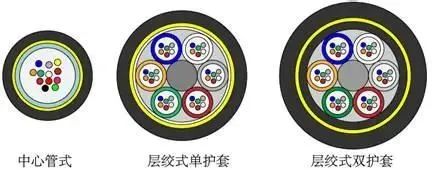

絞線分正規絞合和非正規絞合兩種

正規絞合可分為正規同心式單線絞合和正規同心式股線絞合正規同心式單線絞合：

⑴ 普通絞線：用同一直徑的單線，按同心圓的方式，一層一層地有規則地絞合，每一層的絞向都相反。

⑵ 組合絞線：它是由相同直徑、不同材料或不同直徑、不同材料的單線絞制而成。（代表產品如架空導線）?

⑶ 正規同心式股線絞合：是由多股普通絞線或束線進行同心式絞合的絞線。

⑷ 非正規絞合（束線）：由多根單線以同一絞向不按絞合規律一起絞合而成的絞線，各單線之間的位置互相不固定，束絲的外形也很難保持圓整。

束絲和普通絞線的最大區別是

普通絞線的各單絲都有一個固定的位置，一層一層地有規則地絞合；束絲的各單絲之間沒有固定的位置不按絞合規律一起絞合而成。

非正規絞合（束線）的特點

由于束線中各單線均向一個方向扭絞，在彎曲時各單線之間滑動余量很大，抗彎曲力小，所以束線的彎曲性能特別好，對于需要柔軟、并用于經常移動的場合的電線電纜產品就采用束線作導電線芯。

絞合線芯的特點

⑴ 柔軟性好：采用多根較小直徑的單絲絞合成的線芯可提高電纜的彎曲能力，便于電線電纜的加工制造和安裝敷設。

⑵ 穩定性好：多根單絲按一定方向和絞合規則絞合成的線芯，由于在絞線中每一根單絲的位置均輪流處在絞線上部的伸長區和絞線下部的壓縮區，當絞線彎曲時不會發生變形。

⑶ 可靠性好：用單線做電線電纜的導體，容易受材料的不均勻性或絞制中產生的缺陷而影響導電線芯的可靠性，用多根單線絞合成的線芯這樣的缺陷就得到了分散，不會集中到導體的某一個點上，導電線芯的可靠性就強的多了。

⑷ 強度高：同樣截面大小的單線與多根絞合線芯相比較，絞合線芯的強度要比單線高。

術語解釋?zhuān)?/span>

?(1)節距：單絲延軸向前進一周的距離。

?(2)節徑比：絞線節距長度與絞線直徑的比值。

?(3)節距與絞線柔軟度的關系：節距越小絞線的柔軟度越好，相反節距越大絞線的柔軟度越差。

?(4)絞入系數：在絞線的一個節距中，單絲展開的實際長度與節距長度的比值。

?(5)絞線的絞向：右向（Z 向）左向（S 向）。

?(6)緊壓導體：常見的緊壓導體有緊壓圓形、扇形及緊壓瓦形（五芯電纜）半圓形（兩芯電纜）。


緊壓目的：

(1)緊壓扇形導體：減小電纜外徑節省產品成本減低電纜重量。

(2)緊壓圓形導體：提高絞合導體的表面質量縮小導體直徑，提高導體填充系數，緊壓后的導體表面光滑圓整無毛刺，導體表面電場均勻。節約材料降低成本。

導體分類

根據GB/T 3956《電纜的導體》標準，導體共分四種即第1種、第2種、第5種和第6種。第1種為實心導體，第2種為絞合導體，均適用于固定敷設電纜的導體；第5種和第6種為絞合導體，用于軟電纜及軟線的導體，第6種比第5種更柔軟。
