基于磁驅輸送的智能柔性線束設備解決方案

來源：線束世界?作者：?2023-12-20 09:38

市場背景

線束行業市場背景涉及汽車、航空航天、醫療設備、電子設備、機器人和通訊等多個領域。隨著這些領域的不斷發展和技術進步，對線束的需求和質量也日益提高。線束作為傳輸電力和信號的關鍵部件，需要具備高可靠性、高耐久性、高安全性等特點，以確保各領域電子設備的正常運行。同時，隨著新能源汽車、智能汽車、工業自動化和機器人技術的快速發展，對線束的種類和性能要求也在不斷變化。未來，隨著各領域的不斷發展和技術進步，線束行業市場前景仍然比較廣闊，但也將面臨新的機遇和挑戰。

市場規模

線束行業的市場規模主要取決于汽車行業的發展。隨著汽車行業的復蘇，我國汽車線束行業市場規模也在逐年增長。

隨著新能源汽車對傳統車的替代，未來傳統車線束市場會逐步減小，而新能源車線束市場將以30%以上的年復合增速高速增長。據尚普咨詢集團數據顯示，2022年中國汽車線束市場規模為623.5億元，其中傳統車線束市場規模為589.5億元，新能源汽車線束市場規模為34億元。預計到2025年，傳統車線束市場和新能源車線束市場分別為947億元和367億元。

線束行業面臨挑戰！

2023年是中國新能源汽車市場的爆發年，汽車行業的持續發展導致車型種類爆炸性增長，更新?lián)Q代速度也越來越快(傳統燃油車開發周期通常需要3-4年，而新能源汽車的開發周期則縮短至幾個月甚至更短的時間)。這要求線束制造商具備快速響應的能力，能夠根據市場需求快速設計和生產出符合要求的線束。其次，汽車制造商對線束的柔性需求越來越高，希望能夠同時生產多種線束或換型時間要求少。這需要線束制造商具備先進的生產工藝和技術，能夠靈活地應對不同的生產需求。

sTrak智能柔性磁驅輸送系統的出現為線束設備行業帶來了革命性的優勢。sTrak智能柔性磁驅輸送系統具有高速度、高精度、柔性化等優點，為線束設備制造商提供了全新的生產解決方案。具體請往下一探究竟！


線束產品前端工藝


線束拉線線束編制


檢測及絕緣處理


連接器的前端工藝


注塑成型


攻螺紋等

線束產品連接器產品

常用汽車線束主要分為高壓線束，F(xiàn)akra線束，充電線束等

常用連接器產品分為高壓連接器，板端連接器，線端連接器等

線束產品在前端工藝為線束拉線，線束編制，包內被，屏蔽線編制，包外被等；

連接器的前端工藝為注塑成型，攻螺紋等

sTrak磁驅輸送線PK傳統線束設備

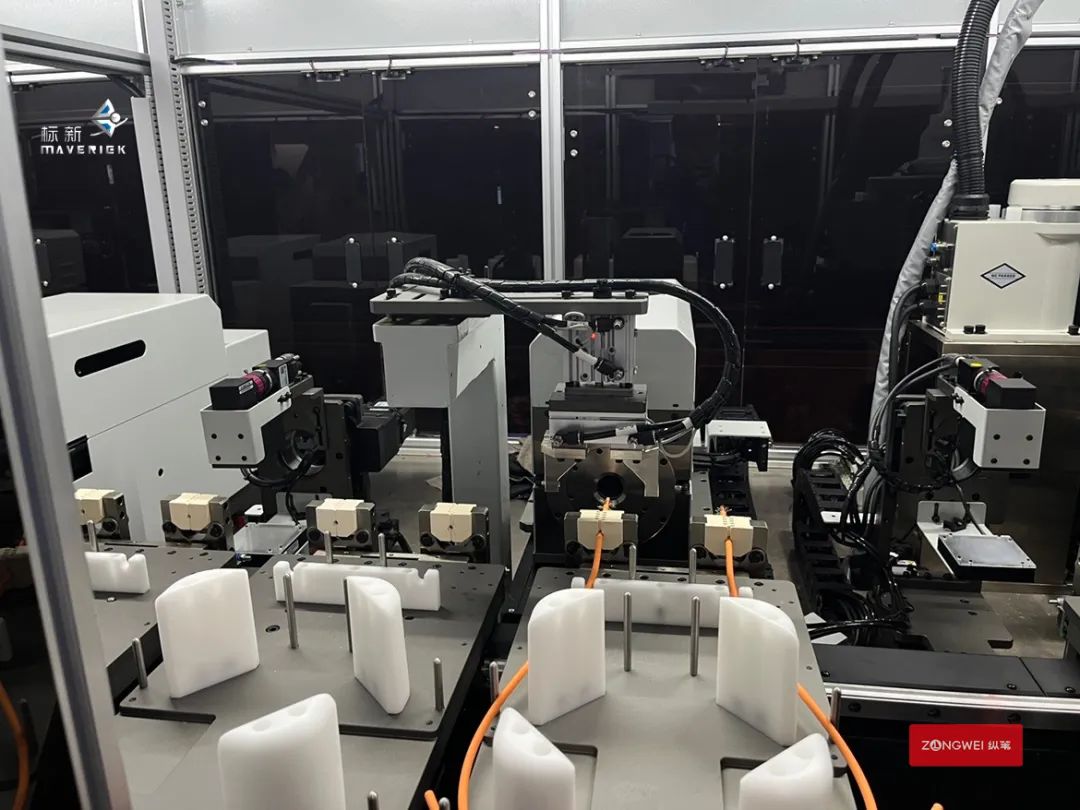

目前的線束端加工設備對于產品運輸使用的機構：撥叉機構，同步帶輸送，耳板鏈輸送。與磁驅輸送對比：

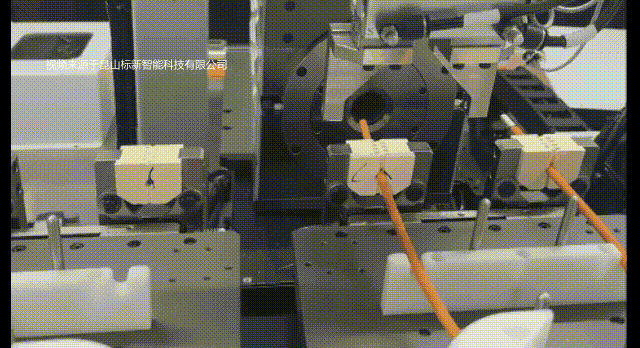

640 (32).jpg

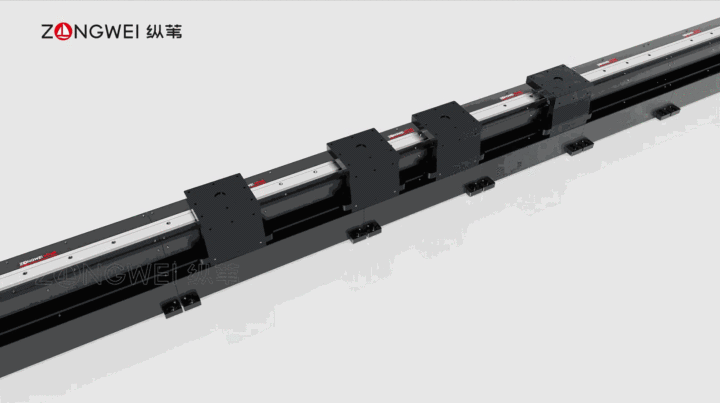

磁驅輸送線

磁驅模組可替換撥叉機構，同步帶輸送，耳板鏈輸送機構；

磁驅模組具有高速度，高精度，高響應，多動子獨立運行優點，可提高整體產量；減少機構（二次定位和抓取移栽）；
運維成本低，

動子動力源來自定子軌道的行波磁場，最大負載可達140KG、不依賴機械傳動，零磨損、免維護、噪聲低、能耗低（動子按需功能，能量利用率幾乎100%）、壽命長；
工位/工序均可高度自由設置，滿足了現代制造業生產工藝迭代快，對產線高度靈活可調整和智能化的需求。
磁驅模組可柔性化安裝（長度增加和減少），便于線體改造和維護；
?磁驅模組動子的高剛性和高精度可滿足與在壓合焊接工位無需轉臺，不但節省CT和機構，而且提高整體的良率；
?在任何工位處可安裝岔道，可方便NG排料和抽檢等工藝，不影響整體CT；

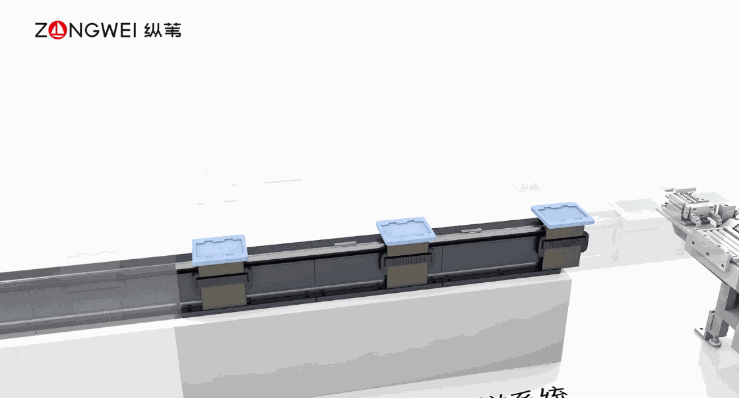

640 (58).png

傳統線束設備

撥叉機構（同步進退機構）：

載具無法準確定位，往往采用二次定位機構，機構的調試安裝比較困難；
撥叉機構動子進退距離一致，致使動子移動距離和時間一致，使工藝機構之間的距離和節拍無法均衡
在重負載載具工況下，撥叉機構的速度會很慢

同步帶輸送（采用伺服電機通過同步帶帶動動子運行）：

無法承受大負載高速度高頻率的運行；
壽命短，運行一段時間后，皮帶會疲勞產生定位不準，或者斷裂的問題，
理論一根皮帶帶一個動子運行，無法實現多動子運行。

耳板鏈輸送（采用耳板鏈帶載具循環運行）：

鏈條需要上油，使用環境會受到影響；
定位不準，鏈條的重復定位不高；
噪音大；
每個動子的運行時間和工位時間相同，使工位機構之間的距離和節拍無法均衡

撥叉機構，同步帶輸送，耳板鏈輸送：

線體無法做到很長，機臺與機臺之間對接困難等問題；
載具剛性不足，無法直接在載具上進行壓合端子，外殼等操作；③排除NG品比較困難

sTrak磁驅輸送線PK連接器組裝設備

目前的連接器組裝設備對于產品運輸使用的機構：皮帶運輸，分度盤轉動。與磁驅輸送對比：





磁驅輸送線

?高速度（最大速度可達5m/s，最大加速度可達10G）可使工藝段和回流段減少緩存動子，節省成本和維護；
?磁驅模組的動子具有高剛性，頻繁高響應啟停，每個動子不但可以運輸，也可當載臺使用；可直接減少分度盤和皮帶機構（二合一）；
?高精度的運行和定位可使在一定的精度范圍內，不需要相機的識別和位置補償功能，減少CT和成本；
模塊化設計占地面積?。臻g可節省60%-70%）
提高產線上部件的互換性和通用性，新產線無需再次設計輸送系統，產線變換升級，幾乎不停機；
每個工段處均可增加岔道，方便排除NG產品，抽檢，小車維護等；
動子的高精度，高速度和頻繁啟停的特性可使組裝插PIN針工段時間更少，良率更高；

皮帶運輸

速度慢，皮帶由于靠摩擦力運動（大概0.3m/s）；
皮帶易跑偏摩擦掉粉，對環境產生影響；
皮帶做長后的皮帶在啟停時易與主動輪打滑，使其跑偏和損傷，長皮帶的彈性拉伸長度增加，易疲勞；
皮帶面無法堆積載板，堆積載板會使皮帶受力加大，電機易過載損壞；
皮帶在長度范圍內的載具數量有限，所以在運行CT比較短的情況下，需大量載具做緩存。

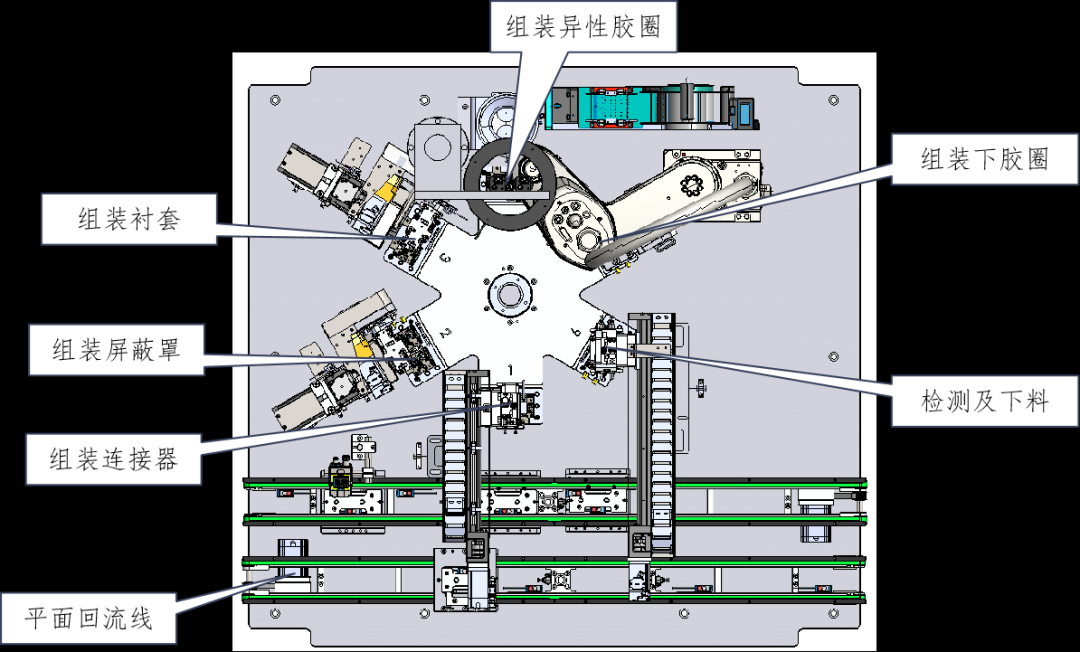

分度盤：

分度盤安裝時占據空間大；
剛性不足，在壓合工位處，需要做支撐，
安裝調試比較復雜，不適合后期維護；
工位數量有限，機構安裝位置有限

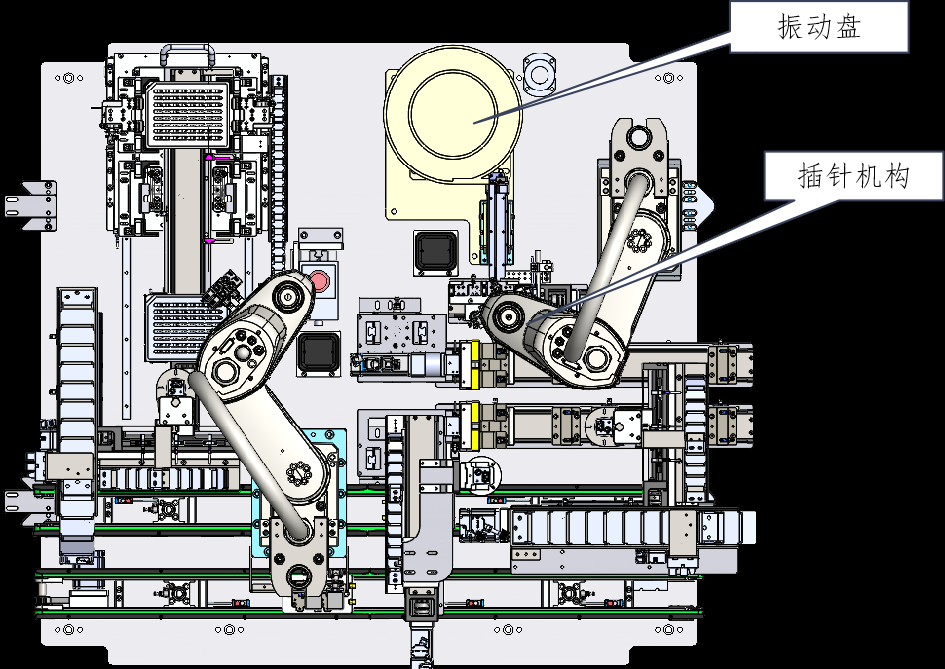

插針機插針：

pin針端子需從輸送線抓至直線電機載具；需相機等位，機械手抓取等動作，不但增加成本和CT，也降低了pin針端子的合格率

磁驅輸送系統如何"對癥下藥"??/sTrak智能磁驅輸送


智能化、柔性化

各個動子運動獨立，可在任意位置隨時停止或啟動
產線靈活度高

可應用為跑道形、圓形、方形軌道及立體結構，模塊化、標準化，可靈活排產
高速高精度

工序閉環

靠磁場驅動和定位，精度高

運輸速度快、穩定，產能高

動子無線纜束縛，可回收
模塊化設計

提高產線上部件的互換性和通用性，新產線無需再次設計輸送系統
運維成本低

占地空間小，安裝調試容易

幾乎無磨損，壽命長
產線靈活度高

可應用為跑道形、圓形、方形軌道及立體結構，模塊化、標準化，可靈活排產

sTrak智能磁驅柔性輸送系統作為新一代工業自動化的基石，成功解決了線束制造行業的諸多痛點。該系統可適用于多種類線束加工輸送環節，包括新能源汽車、新能源汽車充電器、直流/交流充電樁、動力電池、電動機控制器、通訊等。

sTrak智能磁驅柔性輸送系統具備獨特的高柔性模塊化結構，可幫助多樣化的高壓線束與低壓線束制造實現高效集成。這一特點使得系統能夠靈活應對各種生產需求以及線束的各種快速升級迭代。

縱葦以自研底層技術的強大實力，引領著革新生產輸送技術的潮流。我們的sTrak智能柔性磁驅輸送系統，獨具國內底層技術自研能力（可快速迭代升級產品），打破了國外壟斷，為線束制造行業帶來了革命性的變革。以高柔性、模塊化、智能化等特點為核心，成功解決了線束制造行業的諸多痛點，降低了生產成本，提高了生產效率，為企業創造了更大的經濟效益。

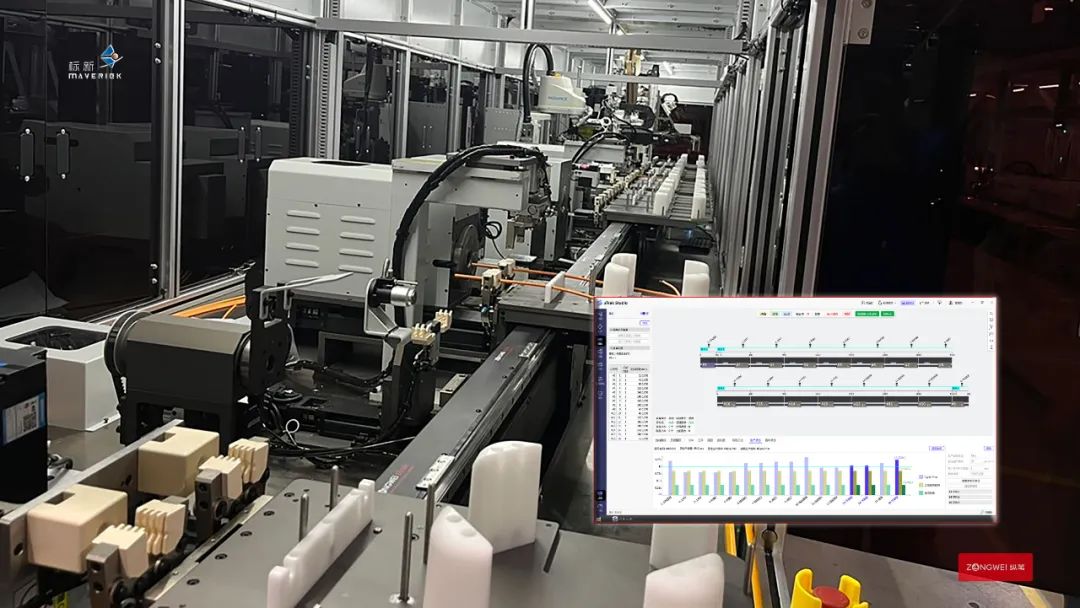

640 (33).jpg

實際效果

?Actual effect

磁驅模組具有高速、高精度（重復定位精度5μm）和高響應的特點，同時多動子獨立運行，極大提升了整體產量。

其卓越性能不僅使得生產速度得以顯著提升，同時也降低了機構的需求（包括二次定位和抓取移栽），進一步優化了生產流程，最大程度優化生產節拍提升產能150%，同時空間節省60%。

模塊化設計? 動子獨立運動

工作臺具有高剛性

磁驅模組動子的高剛性和高精度在線束壓合焊接工位無需轉臺的情境中表現出色。這不僅省去了CT和機構成本，同時也顯著提升了整體的產品合格率。

因?yàn)榇膨?qū)模組具有靈活的安裝性，可輕松調整長度，使線體改造和維護更加方便。工位/工序的設置具有高度的自由度，滿足了線束制造業對生產工藝快速迭代的需求。（新產線無需再次設計輸送系統，產線變換升級，幾乎不停機）



縱葦科技是以控制技術為核心，專注智能磁驅及磁懸浮輸送技術的研發型企業，擁有完全自主的軟件開發，運動控制，伺服驅動，傳感測量和專用電機等核心技術實力。在研發智能磁驅輸送系統之前，在高精密運動控制系統開發領域已有數年開發經驗，產品線幾乎覆蓋了運動控制領域的各個環節。

我們在蘇州，上海，西安和東莞等地設有研發生產及服務中心，配有超過8000米的年設計產能，已建立起覆蓋全國的生產交付、技術支持和解決方案服務體系。

縱葦團隊將以智能磁驅輸送系統為核心，突破傳統輸送技術的限制，推進傳統生產方式向柔性自動化轉變，助力高端智造，幫助眾多工業巨頭實現智能柔性的自動化生產解決方案。
