? ? CPA代表"Connector Position Assurance"，即連接器位置保證。這是一種用于確保連接器插頭和插座在連接狀態下的穩固性和可靠性的設計特性。CPA結構通常包括一些額外的機械鎖緊或卡扣機制，以防止連接器由于振動、沖擊或其他動態力量而意外斷開。
? ?工作原理：連接器的主鎖緊結構（例如卡扣或推拉式鎖緊）之外，提供一個輔助的鎖緊裝置。當連接器的主鎖緊結構被鎖定后，CPA結構進一步加固連接，使得即使在惡劣的工作環境或高振動條件下，連接器也不易松脫。解鎖時，通常需要先解除CPA結構，然后才能釋放主鎖緊結構，進而分離連接器。

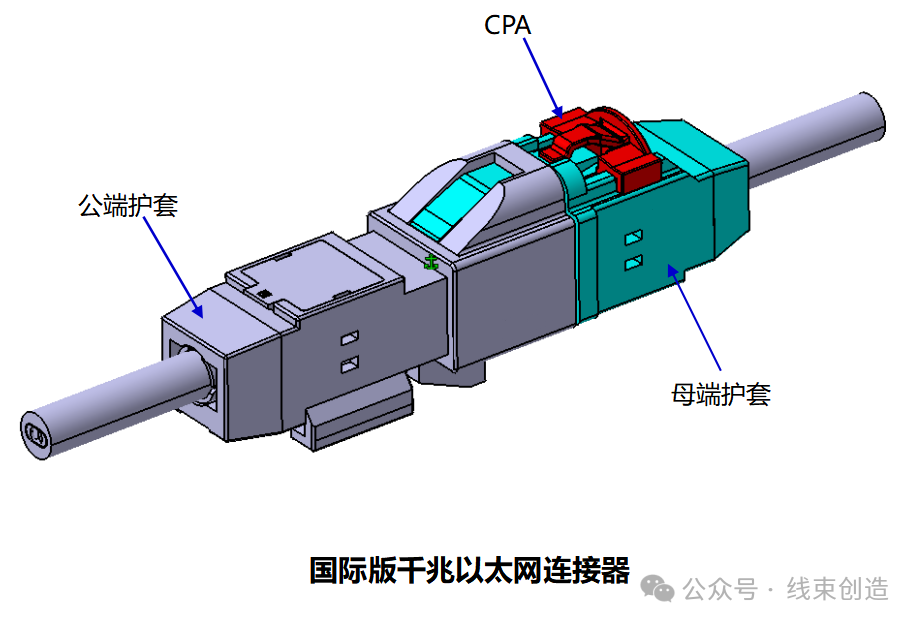

? ? 以下一種國際版千兆以太網連接器，主體結構如下圖：
? ? 設計要求：?
1.CPA 預裝位到鎖止位插入力 5-30N(互配狀態)。
2.鎖止位到預裝位的拔出力 10-30N (互配狀態)。
3.CPA 預裝位拔出力30Nmin。
? ? ?CPA工作原理：
? ??●連接器公母端互配后，向前推動CPA至最終狀態，實現連接器二次鎖止功能；

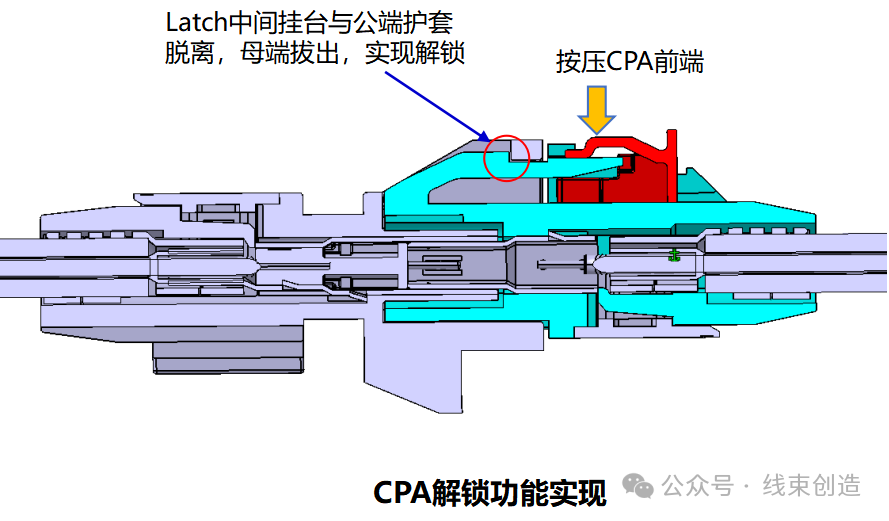

? ??●連接器工作狀態下，向后拉動CPA至預裝位，然后通過按壓CPA前端，使latch中間掛臺與公端護套脫離，拔出母端，實現連接器解鎖；
2. 分析介紹

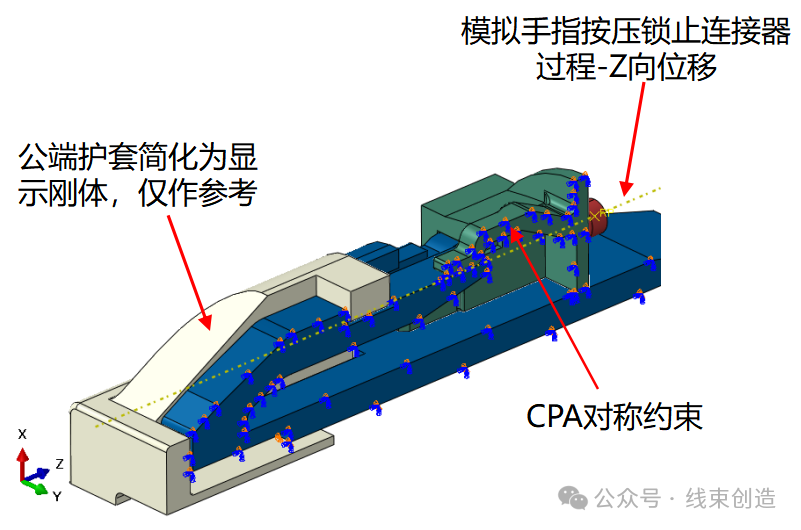

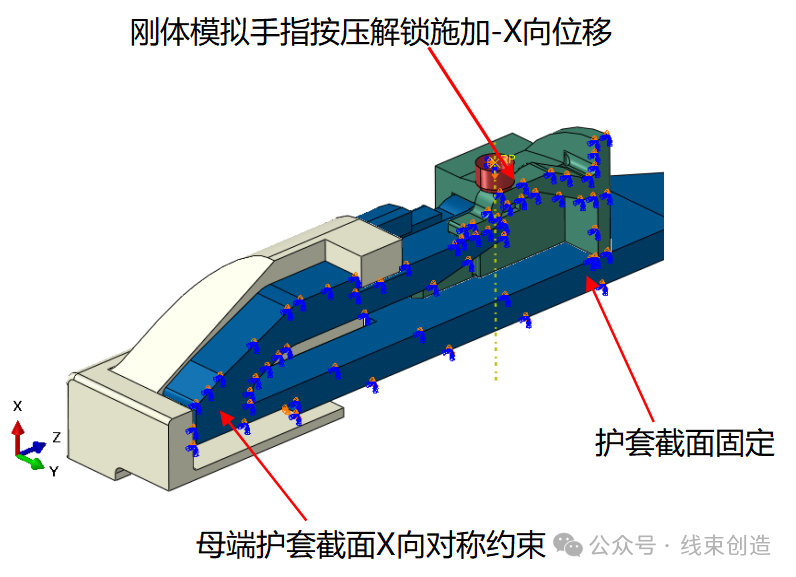

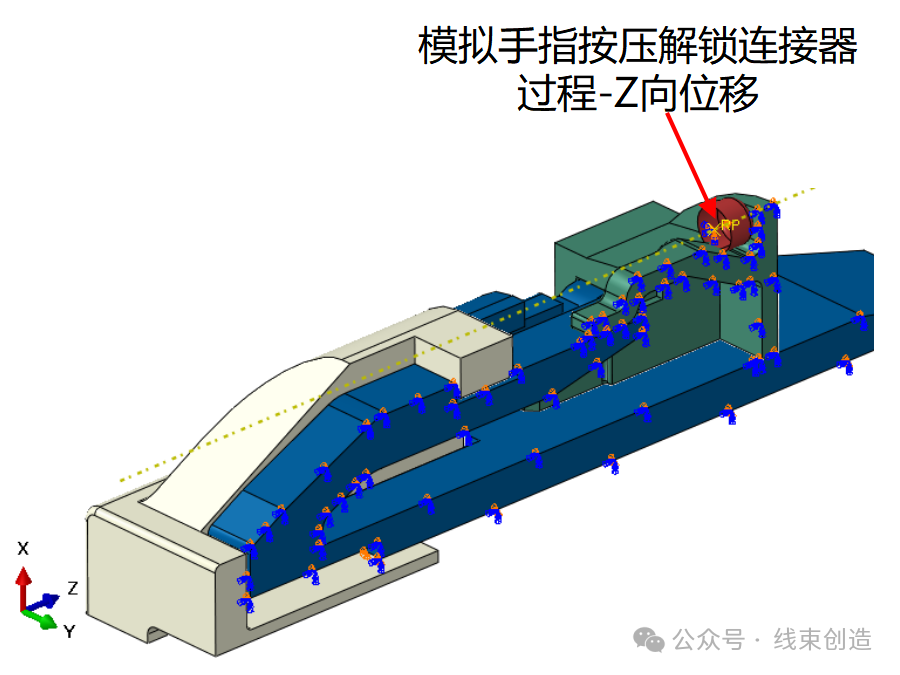

? ??●為簡化分析，使用1/2比例CPA及局部公母護套模型，分析結果修正為全模型即可，約束方式如下圖；

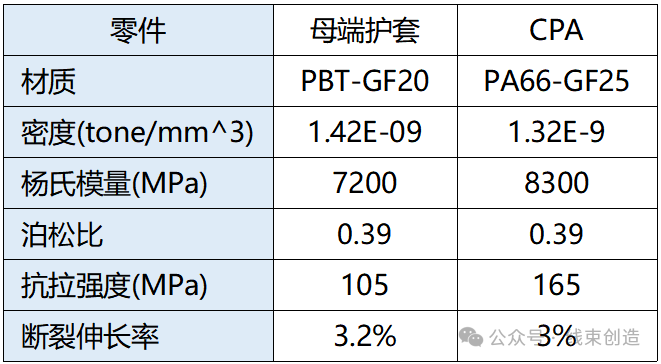

? ??●母端護套材質PA66-GF20，CPA材質PA66-GF25，參數如下表；
? ??●CPA鎖止與解鎖過程中主要為硬擠壓，預設摩擦系數為0.05，假設材料為各向同性。?
3. 現有設計分析

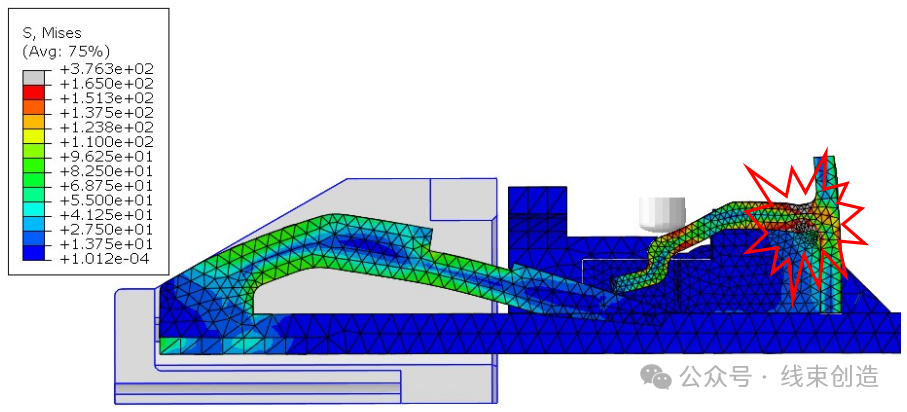

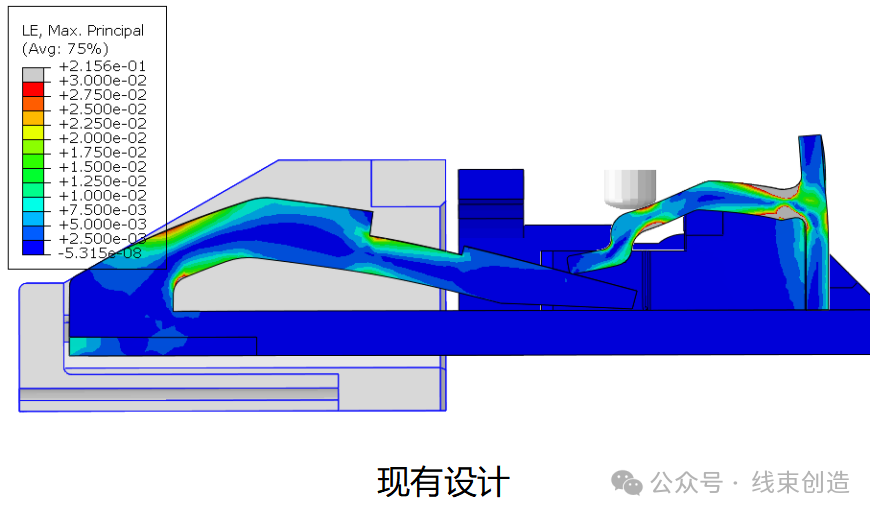

? ??●解鎖過程中，按壓CPA前端，CPA彈臂根部存在應力集中，如下圖；
? ? ●CPA鎖止力很小，無手感；
? ? ●解鎖過程中，存在CPA旋轉側翻情況，或?qū)е陆怄i不順暢；

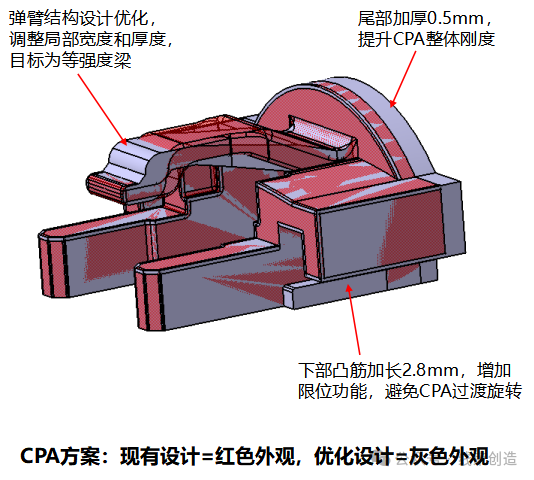

4. 優化方案分析_解鎖功能

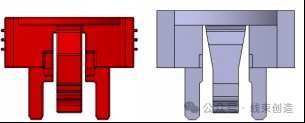

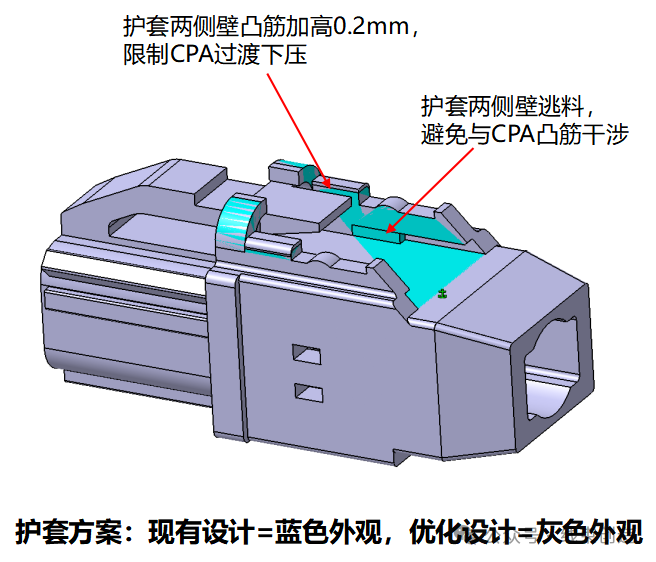

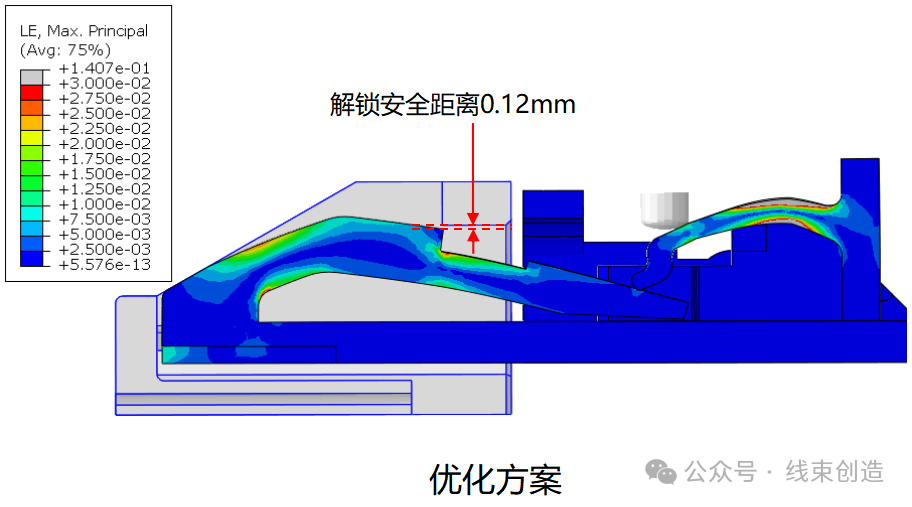

? ? ?●優化方案CPA和護套latch配合，能實現正常解鎖；
? ??●優化方案CPA彈臂應力應變分布較現有設計更優，結合現有類似結構分析，判定優化方案斷裂風險低。

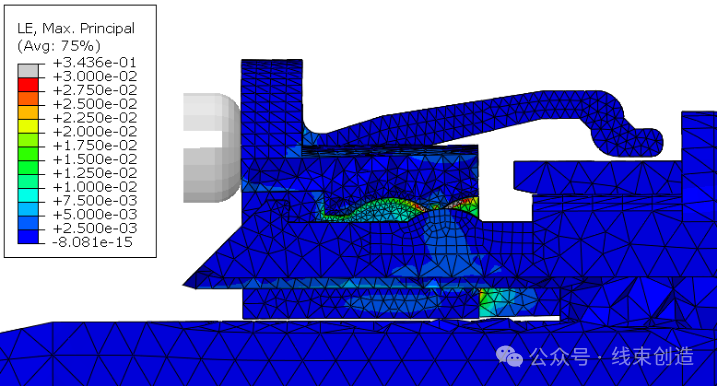

以下是CPA及護套latch應變分布狀況：

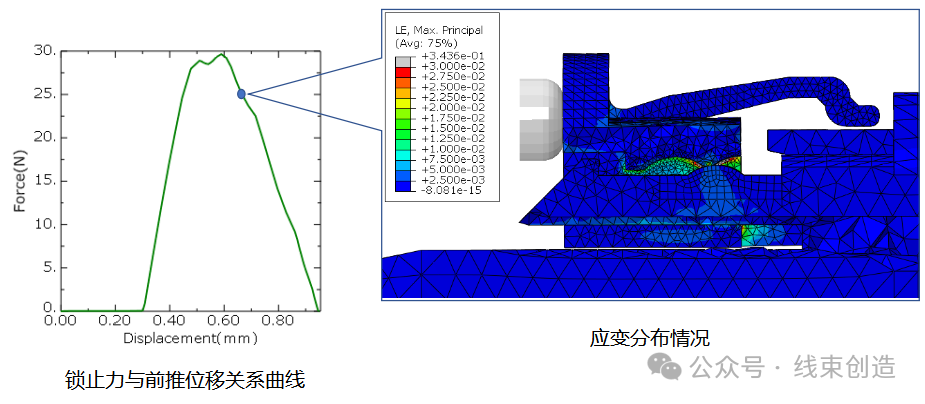

4.?優化方案分析_鎖止過程
? ? ●向前推CPA，使其從預裝到鎖止位置，鎖止力約30N；
? ??●鎖止過程中，CPA與護套之間主要為強干涉，干涉量對鎖止力影響明顯。

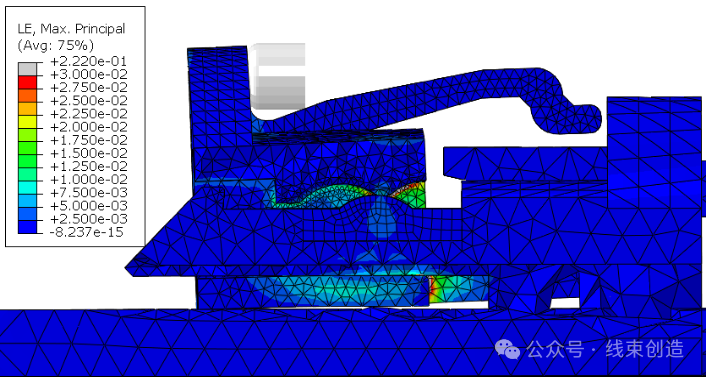

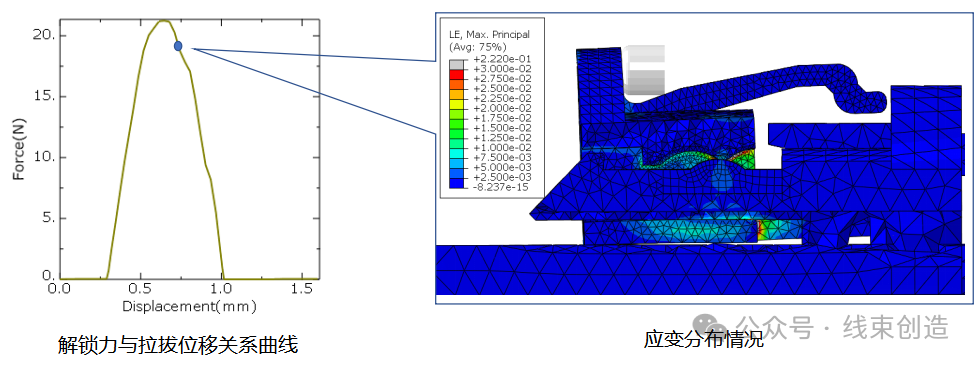

5.?優化方案分析_解鎖過程
? ? ●向后拉CPA，使其從鎖止到預裝位置，解鎖力約20N；
? ? ●解鎖過程中，CPA與護套之間主要為強干涉，干涉量對鎖止力影響明顯。

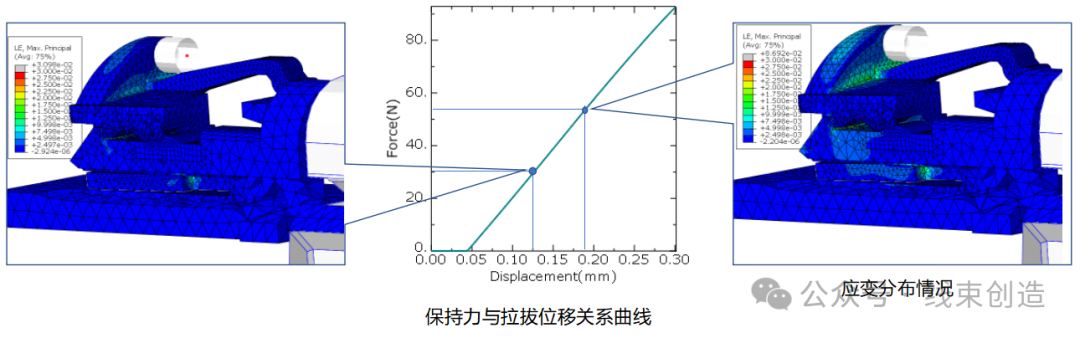

6.?優化方案分析_預裝保持

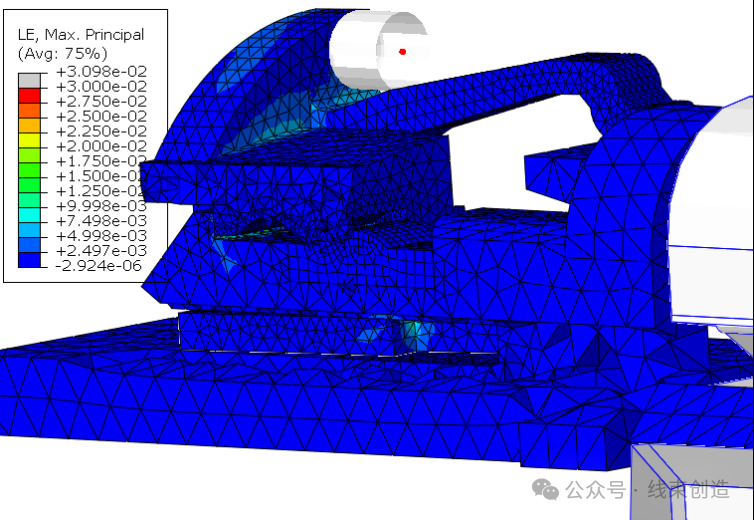

? ? ●CPA置于預裝位置，30N拉拔力作用下CPA不會被拉脫；
? ? ●當拉拔力達到50~60N時，護套側邊卡接位置應變超過材料斷裂伸長率，或發生發白/滑脫情況。

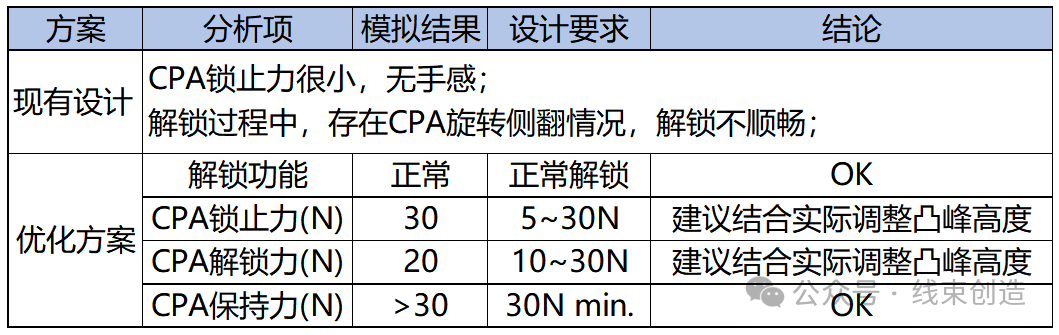

? ??現有設計：CPA鎖止力很小無手感，解鎖過程中，存在CPA旋轉側翻情況，解鎖不順暢；
? ??優化方案：能夠正常解鎖；鎖止力約30N，解鎖力約20N，保持力滿足30N要求；
7. 結論：
? ??現有設計：CPA鎖止力很小無手感，解鎖過程中，存在CPA旋轉側翻情況，解鎖不順暢；
? ??優化方案：優化結構能夠正常解鎖；鎖止力約30N，解鎖力約20N，保持力滿足30N要求。
