高頻電纜比普通銅線在載荷及變形方面有著更嚴格的要求。為了達到規定的性能，需要使用正確的方法，并用專業的設備進行維護和檢測。本文簡要說明羅森伯格HFM?（High Speed Fakra Mini）電纜組件的使用方法，目的是闡述安裝使用過程中的注意事項，避免錯誤的操作。

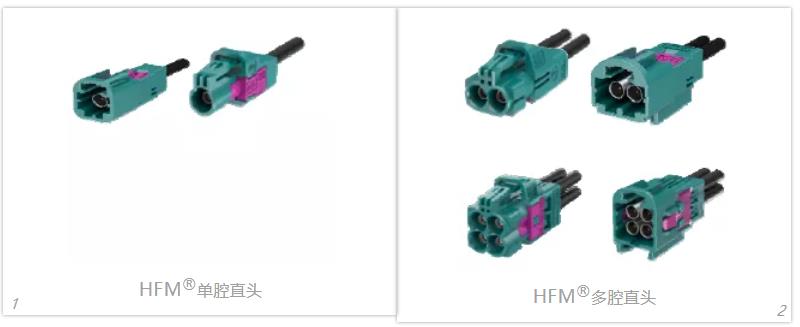

表：HFM?線端連接器
連接器和電纜組件的安裝過程涉及到線纜組件與板端連接器的插入、拔出和線束的布置等過程，在這些過程中會因?yàn)椴僮鞑划?dāng)，造成安裝組件的部分損壞或信號傳輸異常等情況。下圖對四腔HFM?連接器和電纜組件安裝過程的注意事項進行說明。

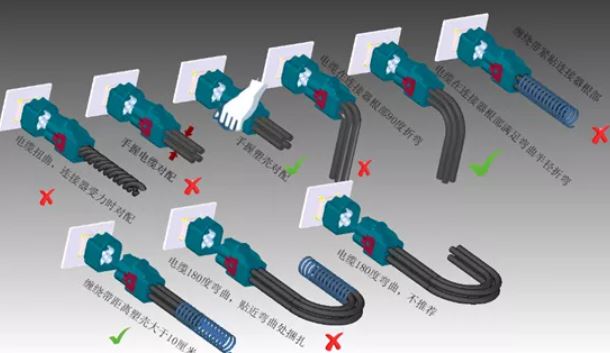

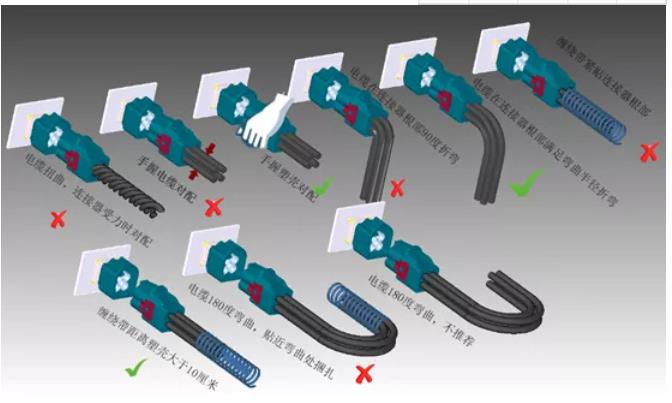

圖：HFM?連接器和電纜組件安裝過程注意事項
如上圖所示，安裝注意要點如下：
1、避免在連接器根部扭曲線纜；
2、避免手握線纜對插，應當手握塑殼對插；
3、避免在連接器根部90°直角彎折線纜，線纜彎折需滿足最小彎曲半徑；
4、避免緊貼連接器根部纏繞扎帶，纏繞扎帶的起始位置距離連接器應當至少10cm；
當線纜需要180°彎曲時，避免貼近線纜彎曲部分進行捆扎。
正確的操作：
1、首先不推薦180°彎曲線纜；
2、如果無法避免180°彎曲布置，注意捆扎起始位置避開折彎位置，以免造成折彎位置應力集中。
規范的操作可以避免一些異常情況的發生，希望大家在操作過程中可以注意到這些。
