車輛架構正處在一個關鍵的轉型期。隨著電動汽車的興起，面臨著一次架構設計上的重大突破，這代表了重新思考電氣和電子架構設計的絕佳機會。同時，由于混合動力和內燃機車輛中仍存在大量現有內容，這使得采用創新方法變得同樣重要。從12V轉變到48V的趨勢跨越了所有車型，為重新審視整個過程中所使用的電線和連接器提供了契機。

在這樣的背景下，扁平電纜已經成為在特定情況下進行電源和信號連接的關鍵選擇。柔性扁平電纜和柔性印刷電路是主要的兩種類型，它們在尺寸、重量、散熱和自動化方面都展現出了獨特的優勢。

為了充分利用這些優勢，需要新的制造技術、組件和連接系統，并且開發它們將開啟設計靈活性的新境界。

實施再次評估

在對當今電池電動車的內部結構進行審視時，可以明顯觀察到其構造的扁平化特征，這主要是由于電池組模塊以類似瓷磚的方式緊密排列于駕駛艙地板下方所致。同時，各組件之間通過大量的電源線、信號線和數據線相互連接的情況也尤為突出。

結合上述兩個因素，不難理解為何汽車制造商越來越關注在電氣/電子架構設計中采用扁平電纜的策略。

扁平電纜技術在汽車工業中的應用并非新現象。自1960年代起，該技術便被用于車內連接，旨在減少空間占用。然而，隨著細規格導線和端子的普及，原始設備制造商（OEMs）傾向于使用圓形導線以滿足其多數需求。

目前，為支持功能豐富且電動化的車輛，行業內對布線和連接的密度要求已達到前所未有的高度。在此背景下，扁平電纜展現出其獨特的優勢，包括減輕重量、縮小體積、提高散熱效率及支持更高程度的自動化。

扁平線纜的應用場所

扁平電纜在現代區域性架構設計中顯得尤為重要。區域控制器通過整合輸入/輸出連接，將線束簡化并優化為點對點架構，實現與中央計算單元、分布式設備乃至其他區域控制器之間的并行電源及信號連接。與傳統架構相比，這種連接方式減少了電線長度和數量。

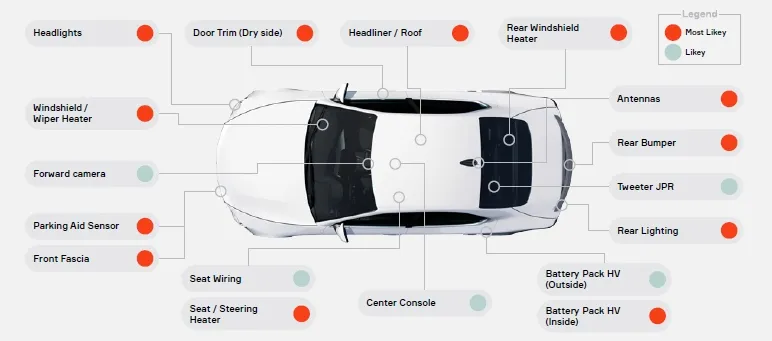

扁平電纜亦適用于狹窄空間的線束設計，例如車門、座椅、天線、車頂內襯、前后圍板、擋風玻璃雨刷加熱器、電動后視鏡、前大燈以及尾燈等部位。

扁平電纜的新興應用領域包括電源/數據總線、直接連接的柔性傳感器至電子控制單元（ECU）、攝像頭除冰和除霧系統、電動車電池的電流收集器，以及集成了電壓感測、溫度感測和熔斷保護功能的電動車電池互聯系統。

扁平電纜復興

隨著扁平電纜在汽車領域重新獲得關注，對連接系統技術的創新需求日益增加。本文將展示Aptiv最新的解決策略。

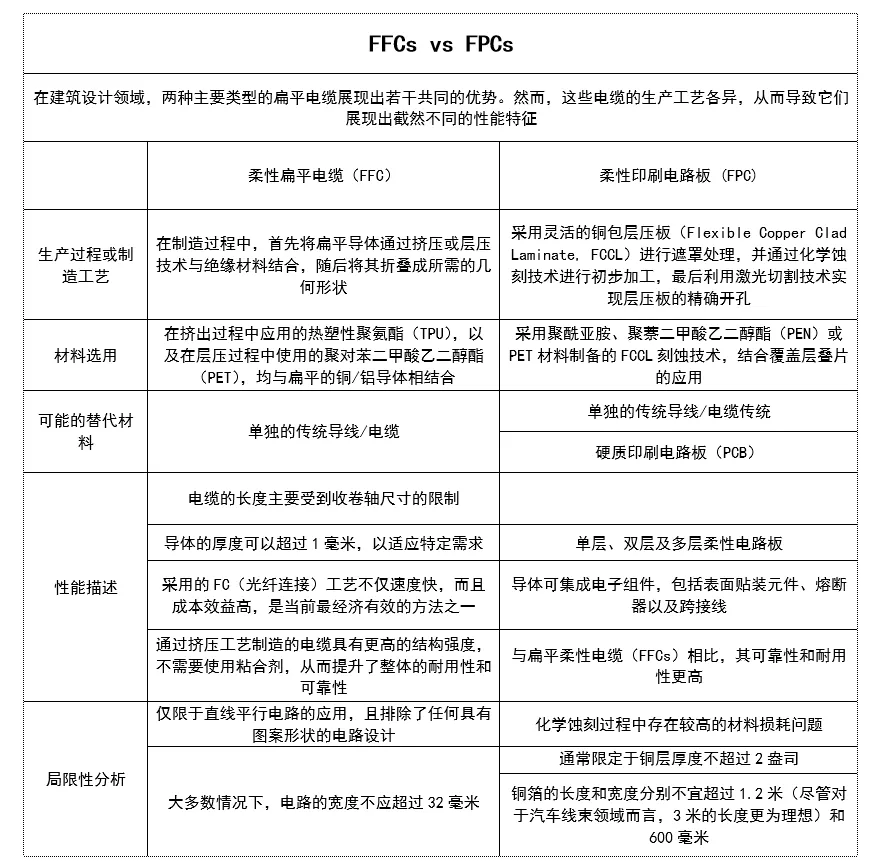

扁平電纜主要分為兩類：柔性扁平電纜（FFCs）和柔性印刷電路板（FPCs），它們各自具備不同的優勢與局限性。

柔性扁平電纜

柔性扁平電纜（FFCs）由若干平行排列的直形銅或鋁質導體構成，這些導體通過擠出熱塑性絕緣材料，如聚氨酯，或與覆蓋材料，例如聚對苯二甲酸乙二醇酯，進行層壓處理實現絕緣。隨后，利用激光技術對層壓材料進行切割，以露出導體上的接觸點。鑒于FFCs的直線特性，它們常被折疊以形成所需形狀。

FFCs的連續生產工藝使其長度可任意定制。導體厚度可達1mm以上，但較厚的導體會使FFCs更為剛硬。單根導體的寬度一般不超過16mm，而FFCs的最大寬度則取決于生產工藝。FFCs的生產是制作扁平電纜中最為迅速且經濟高效的方法。

可彎曲的印刷電路板

FPCs由柔性銅包層壓板制成。根據所需圖案，通過掩蔽和化學蝕刻去除銅，隨后施加帶有切口的覆蓋材料以暴露導體接觸區域。

FPCs不僅可替代傳統電線，還能取代傳統剛性印刷電路板。它們支持多層導體，并能將電子元件與表面安裝設備、保險絲及交叉點整合。與FFCs相比，F(xiàn)PCs更耐用，且支持最大寬度達600mm。

FPCs通常限于2盎司銅厚度和1.2米長度，且化學蝕刻過程產生大量材料浪費。除FFCs和FPCs外，其他扁平電纜技術正為潛在汽車應用而開發，預計該領域創新將加速。

與傳統的線束相比，采用扁平電纜具有若干顯著優勢。

扁平電纜技術使得應用較細導體的同時保持機械強度與耐久性成為可能，通?？蓪?dǎo)致整體線束系統的重量減少達40%，體積縮小達35%，這包括了對連接器、夾具、綁帶等所有相關組件的綜合考慮。

扁平電纜特有的結構設計是實現這些顯著減量的關鍵所在。對于傳統圓線而言，任何尺寸的縮減都受制于單根電纜及其終端必須能夠承受連接點和線束所受的任何應力或變形。相比之下，扁平電纜由多層構成，這種結構不僅提供了應力釋放，還確保了終端連接的牢固性——這使得在眾多應用場景中能夠采用更細小的導體。

相較于圓形導線，扁平電纜展現出卓越的熱性能。具體而言，扁平電纜在相等體積條件下?lián)碛休^大的表面積，有效促進了熱量的散發，從而使得同等體積的導體能夠承載更高的電流。

扁平電纜具備多項顯著優點。它們特別適合于平面結構的應用，例如內置于電池模塊中。其高度的柔韌性使其成為適應運動或小彎曲半徑環境的理想選擇，例如應用于方向盤氣囊中。扁平電纜可以通過粘合劑進行固定，無需使用機械夾具，且無需額外的綁帶或保護層，這些通常是為了保護傳統的線束所必須的。

在車輛中，多數設備均需電源及信號連接。本方法允許將電源線和信號線集成至單一扁平電纜中，該電纜作為連接智能車輛架構中主要計算設備的“脊梁”。

扁平電纜因其穩定的固定幾何形態及堅固的結構設計，特別適合自動化應用。該結構便于導體的處理與端接，尤其適合將終端插頭插入連接器或進行焊接以連接預置終端。扁平電纜在模塊化連接系統中表現出色，并能有效利用該系統的自動化優勢。通過采用壓力敏感型粘合劑，扁平電纜可由機器人精確地固定于指定位置。

未來扁平電纜的發展需求促使了現代化端子設計的誕生。歷史上采用的眾多壓接式端子已不滿足USCAR-21規范，且無法適應更高的電流水平，每種扁平電纜的端子系統都需按照最新客戶需求進行嚴格驗證。

Aptiv公司正致力于下一代扁平電纜端子及連接系統的開發，特別強調能夠?qū)崿F(xiàn)穩固無電阻電連接的焊接技術。焊接技術不僅可靠，還適于自動化線束裝配的規?；a(chǎn)。通過改造傳統母端子并開發類似“調音叉”的新型母接口，能為扁平電纜提供多樣化的解決方案。Aptiv公司計劃利用先進的密封劑/膠粘劑以及經驗證的硅橡膠連接器密封技術，推出密封性能優異的扁平電纜方案。

隨著48V電氣架構日益普及，較小導體承載較低電流的扁平電纜應用預計將隨之增加，48V電源主干網因扁平電纜卓越的散熱性能而獲益匪淺。正如電動汽車的廣泛推廣所展現的，向48V架構的轉變?yōu)橹匦聦徱曑囕v布線提供了契機。在為48V設計的新設備不斷涌現之際，正是為扁平電纜的并行導體定義優化連接器引腳布局的最佳時機。

同樣，扁平電纜設計也有望滿足高速數據應用的需求，例如與攝像頭和雷達傳感器的連接。扁平電纜有潛力逐步取代同軸電纜和差分?jǐn)?shù)據對電纜。

雖然扁平電纜并非適用于所有應用，但隨著汽車制造商著手設計配備新型電力分配架構、數據通訊方式更為簡潔以及整體設計更為簡化的下一代車輛，扁平電纜無疑將成為其中的關鍵組成部分。
