電動車高壓矩形連接器端子的設計技術

來源：?作者：線束世界-Jimmy?2021-03-29 09:05

摘要?

電動化是汽車技術的發展趨勢之一。由于電動汽車具有600V以上高壓及300A以上大電流系統，對高壓連接器的安全性、屏蔽性具有更高的要求。高壓連接器的接觸金屬件多為機加工的圓柱形，接觸孔內嵌接觸冠簧形成電接觸。該類產品雖然安全性和穩定性能滿足要求，但機加工效率低，成本高，無法滿足自動生產的需要。很多電動車高壓連接器的研究者不斷探索高壓連接器的設計方案，期望能在保證高壓連接安全可靠性的前提下獲得高壓連接器加工簡單便于自動化生產的的方案，我們課題組在這方面也做了大量研究工作。加工簡便、可自動化沖壓成型矩形高壓連接器設計技術逐漸走上市場。

一、內嵌簧片式矩形插孔高壓連接器

高壓類矩形連接器包括矩形插孔和呈矩形的簧片（圖1）。矩形插孔由銅合金板材沖壓成型，加工簡單便于自動化生產，從而降低成本。結構上一般設定為插孔端子的插孔頭部有兩個垂直的開口側，可適應簧片90°或180°方向的裝配，從而可實現插針插片兩個方向的插拔。

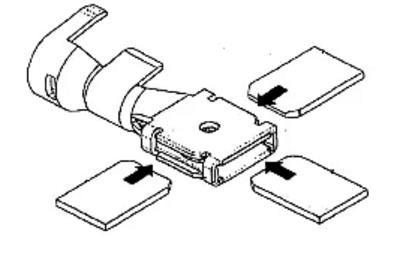

圖1 內嵌簧片式矩形插孔高壓連接器

目前研究人員主要集中在研究?jī)?nèi)嵌的矩形簧片的結構設計上，以期望提高其電接觸性能和降低其插入力。于增亮等設計了一種具有高接觸面積的端子彈簧彈性機構（圖2），該彈性機構包括多個沿橫向平行設置在端子彈簧本體上表面及下表面上的接觸彈性臂、接觸懸彈臂，并且所述的接觸彈性臂與接觸懸彈臂沿縱向兩兩相互交錯布設在端子彈簧本體上。在工作狀態下，接觸彈性臂與接觸懸彈臂的背面與裝配母端接觸連接，并且所述的接觸彈性臂與接觸懸彈臂的正面與裝配公端接觸連接。該設計采用接觸彈性臂及接觸懸彈臂，兩者接觸點位置不同，能有效減小端子的插入力。

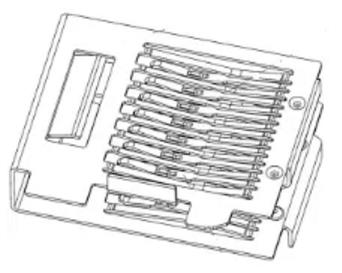

圖2 一種具有高接觸面積的端子彈簧彈性機構

金夢醒等設計的簧片可沖壓成型（圖3），設有鉚扣與插孔中鉚合孔相配合?；善w上有多個接觸對，接觸對包含接觸點及彈性段，二者設計有“V”型成型角，以接觸點為“V”型頂點，彈性段分在“V”型兩側，呈波峰形狀，同時多個接觸對之間設計有接觸對間隙，從而可分散插針插片在插入時的力，保持合適的插合力，且簧片接觸點兩側的彈性段，在插針插片插入時，可降低簧片的垂直受力，從而增加接觸點接觸力；在插針插片插入時，彈性段徑向受力后可與插孔頭部的安裝板接觸，增加簧片基體與安裝板的接觸面積，縮短電流傳輸距離，能有效降低溫升值和接觸電阻值。

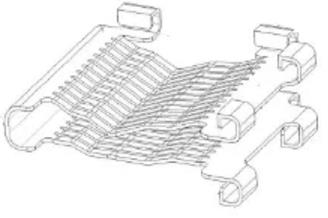

圖3簧片的結構示意圖

天海夏友卿等設計的簧片（圖4）包括兩組對稱設置的結構面。結構面的兩端分別設置有前端帶和后端帶，每組結構面的前端帶和后端帶之間設有若干個彈片組和簡支梁，采用彈片和簡支梁，并將兩者交互使用，實現兩者的接觸點位置不同，可有效減小端子的插入力；且彈片為前后2個一組，并設置2組結構面對稱分布，使得接觸點數量是普通簧片的4倍，大大增加了有效接觸面積，從而降低了接觸電阻，增大了載流的能力。

圖4一種大電流片式簧片?

矩形插孔高壓連接器雖然加工簡單，成本低，但矩形的插片和插孔電流分布不均勻，存在電流分布的邊緣效應，即在邊沿處電流成倍增加，容易引起局部電流過高導致的發熱問題。為解決高壓矩形連接器的電流邊緣效應問題，筆者設計了一種消除電流邊緣效應的高壓矩形連接器（圖5，專利已申請受理202010652522.5），通過啞鈴形的接觸頭及接觸腔形成電接觸，弧形的兩側電接觸電流分布均勻，消除了矩形連接器的邊緣效應；通過彈簧形成線接觸，降低了接觸電阻。

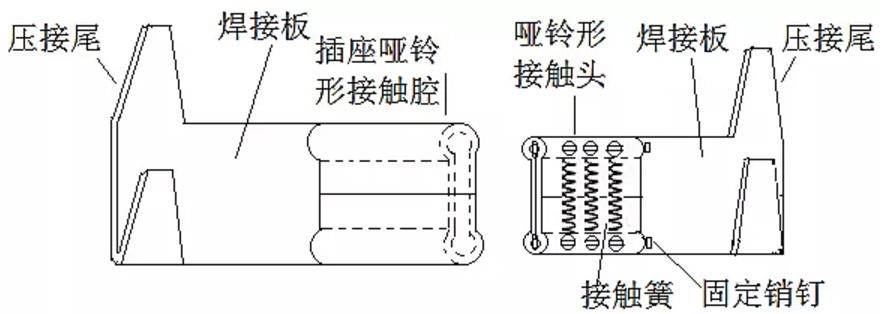

圖5一種消除電流邊緣效應的高壓矩形連接器

二、疊片式矩形連接器

疊片式矩形連接器的插座包括多個并列的單片，通過調整疊加的單片彈叉的數量來配置不同電流，以滿足整車系統的不同電流使用環境，實現模塊化配置，方便后期物料的統一；單片上設置至少一個插槽（圖6）。該設計通過將傳統的圓端端子變?yōu)閴憾硕俗?，使得插座的?nèi)部結構得到優化，便于使用模塊化設計，使其結構更加緊湊，節省其內部空間，從而縮小產品體積，進而增加整體的實用性及便利性。

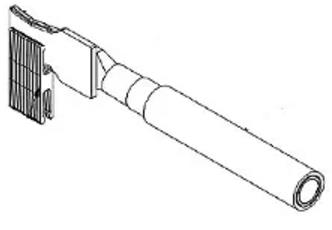

圖6 疊片式矩形連接器

金夢醒等設計的錯位疊加式彈叉組件（圖7）每個單片彈叉均設有4處接觸點，多個單片彈叉并列排列后即形成線接觸，可保障接觸的可靠性；且本發明的錯位疊加式彈片組件與公端端子、轉接端子的接觸端的接觸點為錯位交疊，可有效避免長時間運行時產生共振，具有抗振動、強度高的優點。同時，其彈叉觸點采用圓滑過渡的圓角設計，可有效提升對插時的柔和度，且其轉接端子可滿足不同角度的出線方式，滿足了新能源電動汽車對不同整車空間布局緊湊的需求，具有可組合不同電流大小、插拔柔和、抗振動強度高、可制造性高的優點，且可適用于自動化裝配，提高裝配效率。

圖7 錯位疊加式彈叉組件?

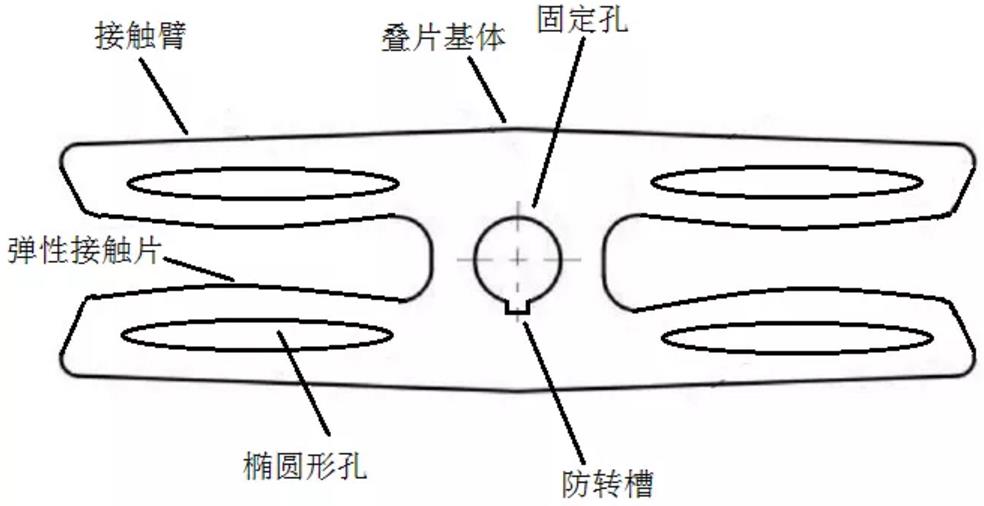

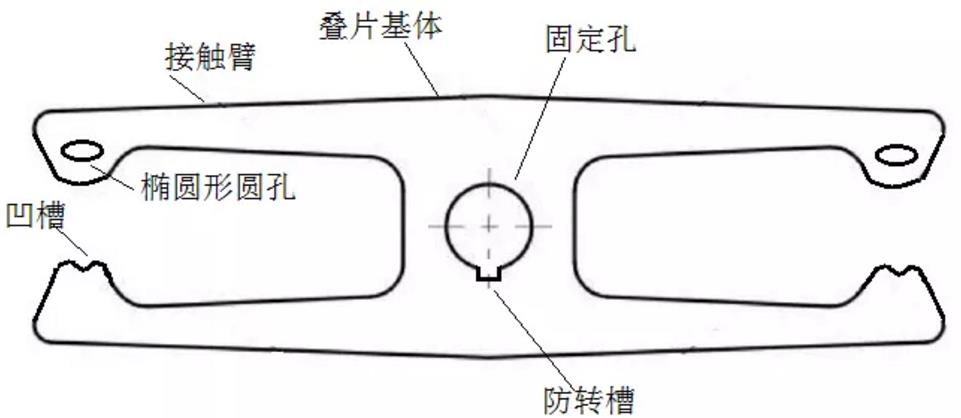

為解決疊片組合一起后插入力較大、裝配困難的問題，我們開發一種接觸良好、插拔力低的高壓矩形疊片式連接器的疊片（專利已申請受理20201324522.4，圖8，圖9）。巧妙利用接觸臂上的圓孔形成了彈性接觸，插入時孔自動收縮，從而降低了插入力。并線性或多觸點接觸，降低了接觸電阻。
