錫鍍層與金、鈀和銀鍍層的端子配合的可行性分析

來源：?作者：線束世界-Jimmy?2021-03-26 09:40

本文翻譯自論文：E . M. Bock,?The Mateability of Tin to Gold, Palladium, and Silver, Proc. 40th Electronic Components and Technology Conference, 1990, pp. 840-844

摘要

連接器的表面鍍層包括鍍金、鍍錫、鍍鈀和鍍銀等。當公母連接器配合時，微動腐蝕是錫與錫鍍層連接界面的主要失效機制。本文所做的研究結果表明：當鍍錫的產品與金、鈀或銀鍍層的產品配合時，微動腐蝕問題也是一個嚴重問題。錫磨損碎屑的材料轉移和氧化（由于微動而產生）會導致接觸電阻的快速和顯著增加。雖然使用防微動腐蝕潤滑劑可以在微動發生時延緩接觸電阻的增加，但錫鍍層的產品在與金鍍層配合以及和錫鍍層與鈀鍍層配合使用的長期穩定性還是受到調戰的。錫鍍層到銀鍍層相配合的接觸界面與錫對錫的配合結果差不多。

介紹

一個低的并且穩定的接觸電阻在電子連接器中至關重要。對導致端子配合區失效過程的了解是正確選擇端子鍍層材料和組件設計的基礎，并且可以描述出他們可預期的可靠性能的結果。對于非貴金屬端子鍍層（例如錫鍍層）的一個重要的失效機制是由接觸界面上的微小相對運動引起的。

如果端子接觸區材料是一種易于氧化的鍍層材料，那么微動會導致金屬層的轉移和磨損，這樣會使端子接觸區形成氧化物和磨損碎屑，這種失效就被定義為微動腐蝕。這通常會導致接觸電阻的快速和顯著增加。貴金屬鍍層（如金）不會被氧化，不會發生微動腐蝕。

圖 1 示意了微動腐蝕的發生機制。圖1a示意了初始接觸點，公母端子配合時，在端子正壓力的作用下，以及一定的擦移距離的情況下，端子表面的氧化層會被破壞和移走，形成金屬對金屬的連接。在圖 l b 中，接觸點已移動到新位置，并建立了新的接觸點，這個移動位移是很微小的。其可能是應用中的振動引起的，也有可能是熱脹冷縮引起的。那么初始位置的接觸點所暴露出來的錫就重新被氧化了。如果這種微動是重復發生的（經常的振動和多年的熱脹冷縮），而且由于微動距離很小，不能把氧化物推走，則氧化物會形成積累，這樣就可能導致在接觸界面形成絕緣膜層。這就是微動腐蝕的原理。

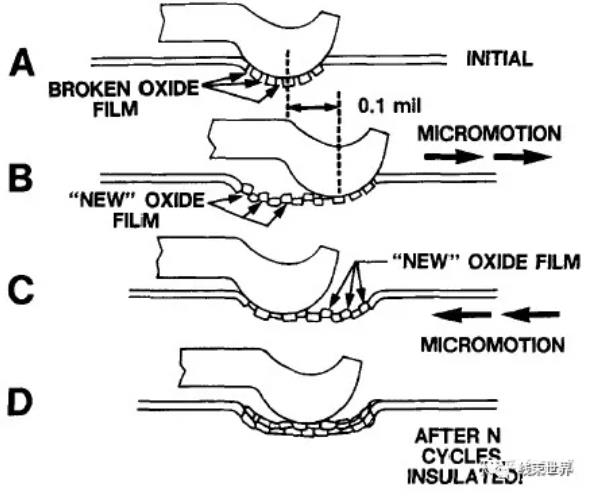

圖1. 微動引起接觸電阻的增加的示意圖

圖2給出了對受到微動腐蝕的錫接觸界面的分析結果（在這個例子中是采用強制運動來產生微動的）。圖 2a 的曲線顯示了接觸電阻與微動軌道位置之間的關系。請注意，電阻最高值在軌道的邊緣地方。圖 2b 顯示了軌道的顯微照片以及氧氣的 X 射線掃描結果?？梢钥吹礁唠娮韬脱鯕猓ㄑ趸a）之間很強的相關性。

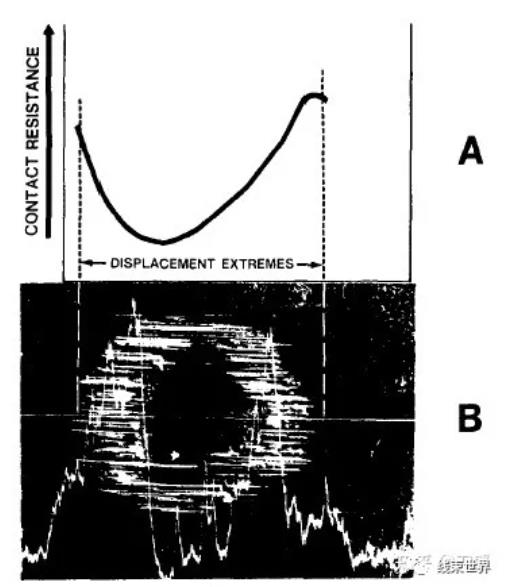

圖2. 說明了氧化物與由于微動引起電阻增加的相關性。A顯示了接觸電阻與微動軌道位置之間的關系。B顯示了軌跡的顯微照片以及氧氣的 X 射線掃描

經常會有人問到關于鍍層為錫的端子與貴金屬或半貴金屬鍍層（如金、鈀或銀）的端子配合后的性能問題。這個論文中的研究就是報告這些材料與錫配合后的腐蝕敏感性，以及潤滑劑作為防止電阻增加方案的有效性。

實驗程序

實驗中產品發生微動失效的程度取決于產生運動的方法和所用裝置。接觸電阻變化測量結果取決于測試電流/電壓的高低和測量接觸電阻的過程。本試驗采用強制進行微動的方法來確定不同的端子鍍層配合是否容易引起微動腐蝕。人們應該知道，這種測試的結果只是一個定向的研究，這種研究方法不能用于特定連接器針對微動的易感性設計參數。

這個研究在是三個條件下進行評估的：1）沒有施加潤滑劑；2）用帶抗磨損配方的潤滑劑；3）用專有的抗微動配方的潤滑劑。在產生平移運動的裝置上進行了微動測試。這種方法在先前的工作中已證明是有用的。使用由直流步進電機驅動的單軸平移來產生微動運動。圖3顯示了設備的示意圖。平均速度、平移距離和停留時間由微處理器控制。在本次研究中，使步進電機與一個平板相連，設置步進電機使平板的移動速度為 0.005厘米/秒，平移/穿過距離設置為0.005厘米，停留時間設置為 2 秒。已經證明了，如果使用更快的循環周期，則需要增加必要的循環次數才能達到失效狀態。一個固定的壓頭，其頭部是一個0.635厘米直徑的半球，垂直地壓在步進電機帶動的平板上。壓頭與平板間的正壓力被設置為100gf。

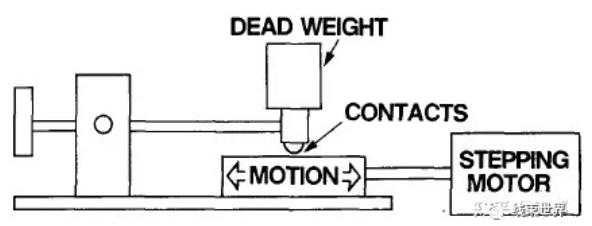

圖3. 微動測試驗驗裝置的示意圖

使用 Keithley 型號 580 微歐姆表進行了接觸電阻測量。采用小功率電路模式（Dry current)，即開路電壓限制為20mv，最大電流限制為100mA。這保證了測量電阻的行為不會擊穿接觸界面的表面氧化膜層。在平移運動的極端位置，進行接觸電阻的測量。經驗表明，接觸電阻的最高值與這些微動軌道的最大位置位移存在相關性。

實驗中用到的鍍層材料在表1中列出。

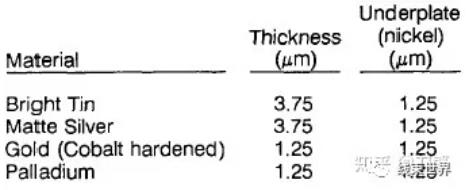

表1. 測試用的鍍層材料及厚度

結果

沒有施加潤滑劑的條件

測試的組合為一端為錫鍍層，另一端分別為金、鈀、銀和錫鍍層。在不加潤滑劑條件下，圖4顯示了由步進電機驅動裝置產生的微動失效的測試結果。結果有些相似，在500到1500個周期內的所有情況下的接觸電阻都達到了歐姆級。“錫對金”鍍層的組合和“錫對鈀”鍍層的組合表現要差一些，“錫對銀”組合略好于“錫對錫”組合。

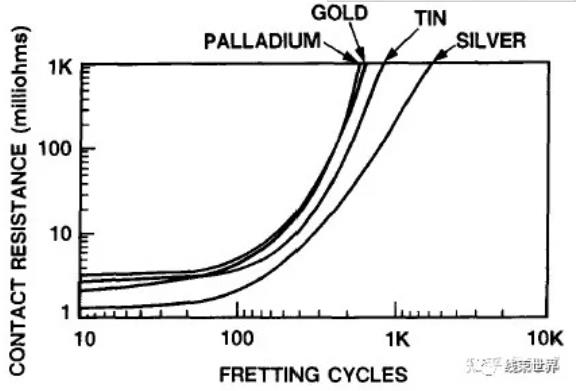

圖4. 錫對錫、錫對金、錫對鈀和錫對銀的微動腐蝕失效測試結果

由于微動，氧化磨損碎屑堆積在錫觸點上。圖 5 顯示了在錫、金、鈀和銀表面上出現的斑點，這些斑點是不同的鍍層材料與錫鍍層配合后經過微動產生的。每張圖片上都顯示與微動腐蝕相關的特征"黑點"。

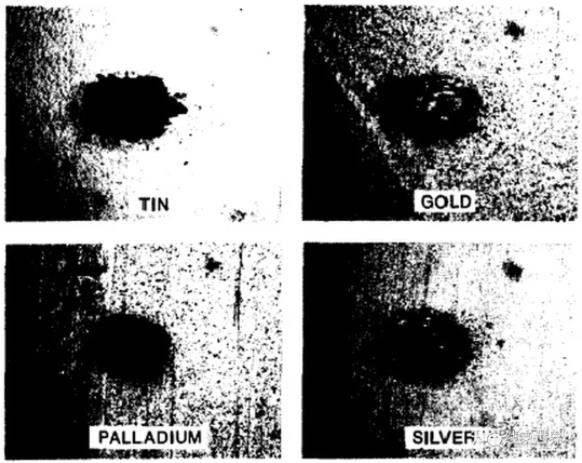

圖5. 錫、金、鈀和銀觸點的光學顯微照片，它們與錫配合并經過了微動測試。注意到通常與微動損傷相關的特征“黑點”。

當微動腐蝕是失效機制發生時，用掃描電鏡進行元素分析可以識別接觸界面的氧化物。在所有接觸組合的界面上都識別到了錫氧化物。分析結果如圖6和圖7所示。轉移后的錫成分以及轉移的錫氧化物中的氧成分在每個不同的金屬接觸界面上都有顯示。

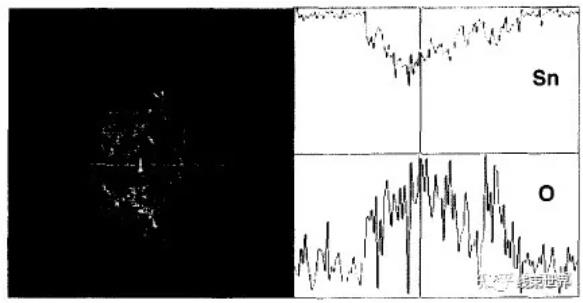

（a）顯示接觸點和元素線掃描位置的圖像。（b）元素掃描的結果。圖6.掃描電子顯微鏡的元素分析表明了錫的氧化情況。將錫與錫配合并進行微動測試得到的

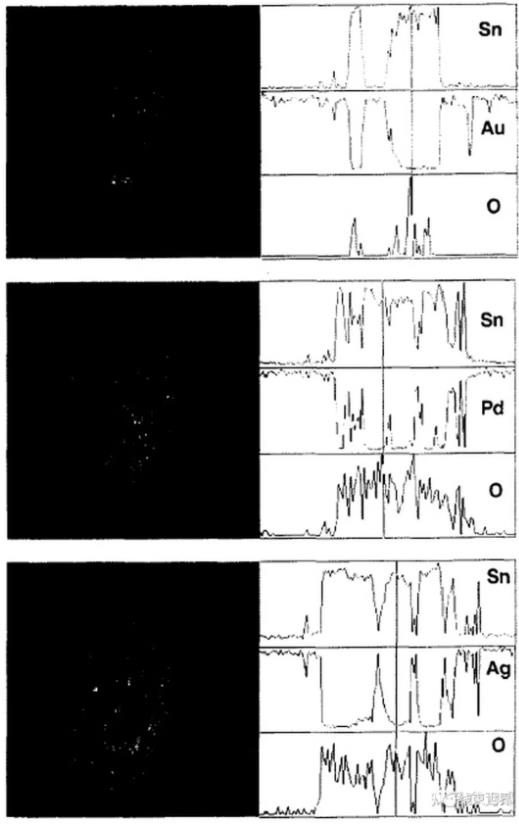

（a）顯示接觸點和元素線掃描位置的圖像。（b）元素掃描的結果。圖7. 金、鈀和銀的接觸表面在掃描電子顯微鏡元素分析中顯示了轉移的了錫和氧成分。這些觸點都是與錫配合的并且進行微動測試。

從錫和氧成分的分析可以得出：“錫對金”組合和“錫對鈀”組合的接觸界面表現出很差的性能。這將導致在較硬的鍍層材料上形成氧化錫層，想要去破壞掉這種硬材料上的氧化錫層所需要的機械力比破壞軟基材上的氧化物（例如錫上的氧化錫）更難。錫表面總是覆蓋著天然氧化物。盡管有這種氧化物，它相對很容易被破壞掉，從而建立金屬對金屬的接觸表面。這種容易破壞掉的原因是錫和氧化錫具有不同的機械物性。氧化錫是堅硬而脆的。錫是柔軟并且延展性好，硬度的差異在受到外力時很容易促進錫表面的氧化錫層開裂。因?yàn)殄a在配合過程中是塑料變形的，其在配合時可以促使氧化錫層的破壞，同時錫從破壞的氧化層中擠出，從而建立良好的電氣接觸。

硬的鍍層材料，在這個試驗中的鈷金或鈀，更能夠給腐蝕膜層（氧化錫）提供支撐，并且不易于開裂破壞以及隨后的從底層材料擠壓出來。

錫對金的接觸界面在以前的文獻（參考文件1和2）中已經討論過了。Abbott 和 Schrieber 在論文中說，錫對金鍍層的界面的接觸性能特別差。他們將失效過程歸因于表面薄膜、氧化磨損碎屑和接觸界面的微動。Mottine和 Reagor 調查了IC用插座連接器中的“錫對錫”和“錫對金”接觸界面的微動行為。他們的結論是，純錫或者是錫鉛合金與它們自身相同的鍍層材料配合時或者與金鍍層配合時，都發生了微動腐蝕失效。他們?cè)趯?shí)際應用和實驗室中都觀察到了這些失效。

帶抗磨損配方的潤滑劑的條件

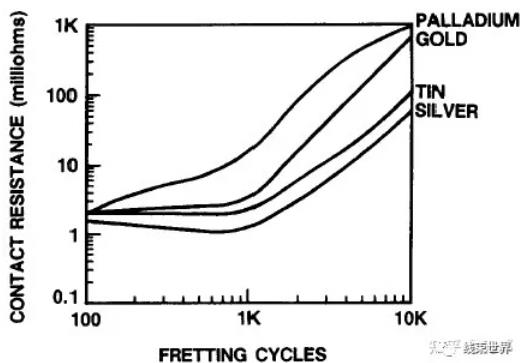

本研究在這一部分選擇的潤滑劑是6環多酚醚。該潤滑劑被廣泛推薦用于鍍金端子觸點的抗磨損潤滑劑（參考文件5和6）。使用這種潤滑劑的接觸點測試結果如圖8所示。步進電機作為驅動裝置提供微動。試驗持續了10000個周期。在所有情況下，都發現了接觸電阻的失效。并且“錫對金”和“錫對鈀”的組合比“錫對錫”或“錫對銀”的失效速度明顯快很多。

圖8. 施加了6環多酚醚潤滑劑后，錫對錫、錫對金、錫對鈀和錫對銀的微動測試結果

Mottine 和 Reagor 報告了潤滑劑對 “錫對錫”和“錫對金”接觸界面的微動腐蝕影響。在他們的研究中，加了潤滑劑的IC 插座連接器是在低水平的振動條件下進行的測試，所用到的潤滑劑是油和蠟的混合物。電阻數據顯示，“錫對金”接觸界面反復出現故障。而加了潤滑劑的“錫對錫”或“金對金”的接觸界面沒有出現此類故障。他們說，"潤滑劑并沒有消除“錫對金"接觸界面的微動失效，但確實延長了失效發生的時間。我們的結果是一致的，并表明這種潤滑劑延長了失效的發生時間，但過程沒有受到實質性影響。

使用防微動配方的潤滑劑條件

各種合成的或天然的潤滑油已經被發現可以有效減少摩擦微動腐蝕（參考文件4）。一般來說，我們的經驗是液體或半液體比固體潤滑劑更有效。液體或半液體潤滑劑對表面的自我修復特性是非常重要的。A公司已開發出一種潤滑劑，具有非常好的抵抗微動性能。該配方是專利的，含有特殊成分，已被證明在增加的微動條件下，這種潤滑劑可以提供穩定的接觸電阻。這種潤滑劑已被證明對”錫對錫“的接觸界面非常有效。

施加了這種專用防微動潤滑劑的鍍層組合的微動結果如圖 9 所示。測試持續了100000個微動周期。在整個測試過程中，防微動潤滑劑能夠保持“錫對錫”和“錫對銀”組合的接觸電阻低的并且穩定的值。但是，在“錫對金”和“錫對鈀”的接觸電阻卻增了到初始值的 5 到 10 倍。對于重要的應用，這種增加是不可接受的。在所有情況下，施加了防微動專用潤滑劑的測試結果都優于施加了防磨損潤滑劑的效果。

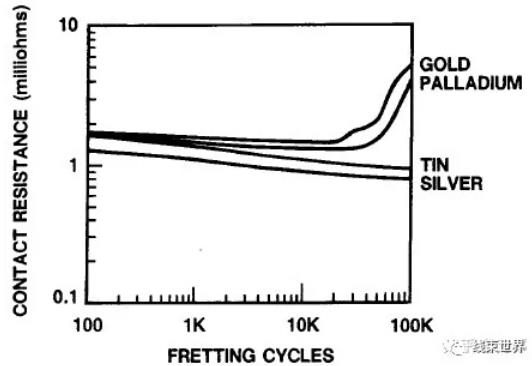

圖9. 施加了專用的防微動滑劑后，錫對錫、錫對金、錫對鈀和錫對銀的微動測試結果

“錫對金”和“錫對鈀”組合的接觸電阻增加可能是微動磨損的結果，而不是真正的微動腐蝕的結果。磨損碎屑的堆積（相當于接觸區域減少）會導致接觸電阻的增加。金和鈀的硬度比較高（相對于錫和普通的銀），這增加了磨損碎片在接觸界面被移出的困難程度。這個假設目前正在研究之中，目前正在對硬銀進行測試，其硬度值與鈷金（大約200 Knoop）相近。

結論

這項工作表明，“錫與錫”配合，以及“錫與金”、“錫與鈀”或“錫與銀”配合都要關注微動腐蝕問題。失效率取決于接觸區的鍍層材料以及潤滑劑的狀態和類型。在不加潤滑劑的表面和有防磨損潤滑劑兩種狀態下，“錫對金”和“錫對鈀”的失效會比“錫對錫”嚴重很多?！板a對銀”的性能略好于“錫對錫”。

具有特定配方的防微動潤滑劑優于防磨損潤滑劑。專有配方已證明在“錫對錫”和“錫對銀”組合能有效提供穩定的接觸電阻。但是在“錫對金”和“錫對鈀”的接觸界面電阻有增加（初始值的 5 倍）。對于重要的應用條件，或者可能出現微動的環境中不應建議使用此類組合。

連接器應用工程師應該了解錫鍍層與金、鈀或銀配合時可能出現的問題。特別是在可能存在微動條件的應用時，將”錫對錫“的接觸界面中的公母端子中的一個換成另一種鍍層可能會使情況惡化。潤滑劑對“錫對金”和“錫對鈀”配合系統也可能提供不了合適的性能。如果“錫與金”或“錫對鈀”的配合是不可避免的，那么防微動腐蝕潤滑劑則是一種必要的但是并不完美的解決方案。

參考文件

W. H.?Abbott and R. L. Schrieber, "Dynamic contact resistance of gold, tin, and palladium connector interfaces during low amplitude motion," in Proc. Holm Conference on Electric Contacts, Illinois Institute of Technology, Chicago, 1982, pp.211-219.
J. J. Mottine and B. T. Reagor, "Investigation of fretting corrosion at dissimilar metal interfaces in socketed IC device applications," in Proc. Holm Conference on Electric Contacts, Illinois Institute of Technology, Chicago, 1983, pp.61-71.
J. J. Mottine and B. T. Reagor, "The effect of lubrication on fretting corrosion at dissimilar metal interfaces in socketed IC device applications," in Proc. Holm Conference on Electric Contacts, Illinois Institute of Technology, Chicago, 1984, pp.171-183.
E. M. Bock and J. H. Whitley, "Fretting corrosion in electric contacts," in Proc. Holm Seminar on Electrical Contacts, Chicago, 1974, pp.128-138.
M. Antler, "Electronic connector contact lubricants: The polyether fluids," in Proc. Holm Conference on Electric Contacts, Boston, 1986, pp.35-4.
D. K. McCollum, "Frequently asked questions on the use of polyphenyl ether connector lubricants," in Proc. 20th Annual Connectors and Interconnection Technology Symposium, Phila., 1987, pp.287-291.
