工業4.0利用人工智能（AI）和機器學習 （ML）來提高運營效率，實現工業、制造和物流流程的自動化（圖 1）。電纜和連接器在工業4.0網絡中發揮著至關重要的作用，確保電力、數據和信號的無縫傳輸。

本文介紹了千兆以太網如何構成工業4.0網絡的支柱。它還概述了基本的連接器要求，如帶寬、功率和信號完整性。最后，它回顧了特定于應用的連接器，并概述了領先的連接器OEM和分銷商。

工業4.0網絡支持服務器、數據采集系統 （DAQ）、傳感器、執行器、控制器和工業物聯網（IIoT）端點之間的實時通信。這些網絡主要基于以太網，通常以1 Gb/s的速度運行，一些專門的部署支持10 Gb/s甚至40 Gb/s的高級應用程序。使用以太網供電（PoE），工業4.0網絡通過單根電纜向多個邊緣設備提供數據和高達90瓦的功率。

許多工業4.0網絡都采用了無線技術，例如Wi-Fi 6/6E、Wi-Fi 7和LTE或5G。這些無線標準為AI 驅動的攝像頭、傳感器和計算機視覺應用提供快速可靠的連接。它們?yōu)樽詣?dòng)導引車（AGV）、自主移動機器人（AMR）和無人機提供安全、低延遲和超低延遲的通信。這些網絡部署在室內和室外，支持各種使用案例，例如工廠自動化、多建筑物流設施和港口。

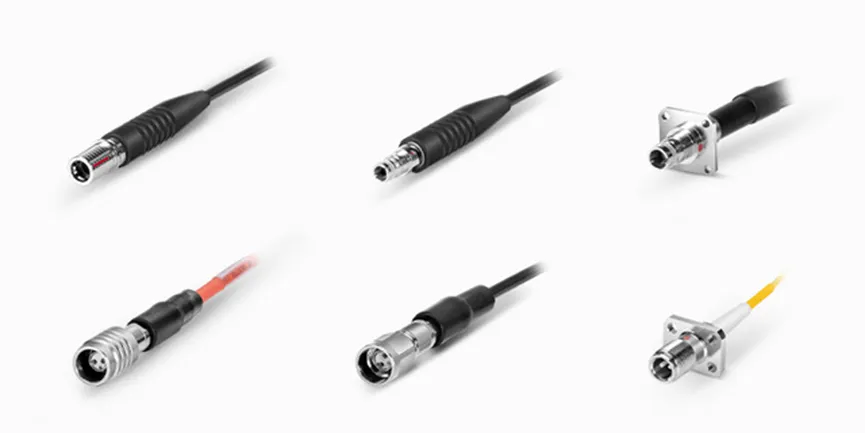

工業4.0電纜及其連接器（圖 2）確保在互連組件、設備和系統之間實現可靠的電源、數據和信號傳輸。它們還可以無縫連接交換機、接入點 （AP）、無線電和小型蜂窩，保持穩定和安全的連接，支持短距離和遠距離的實時通信和自動化。

為了保持信號完整性和運行效率，工業4.0連接器必須滿足其目標應用的特定技術要求，包括：

·帶寬：大多數工業4.0 Gb以太網連接器支持高達 10Gb/s的速度，這對于實時通信和EtherCAT、PROFINET和OPC UA等協議至關重要。使用先進的Cat 8以太網電纜和兼容的連接器，可實現 40 Gb/s到100 Gb/s的更高數據速率

·電源：連接器可安全處理高電壓和電流，并最大限度地減少功率損耗。接觸電阻、導體材料和鍍層優化了電力傳輸能力，而屏蔽則保護附近的設備免受射頻干擾 （RFI）并確保電磁兼容性（EMC）

·信號完整性：高速工業4.0連接器通過最大限度地減少插入損耗和串?dāng)_來優化傳輸。堅固的屏蔽減少了RF干擾和EMI，保持了電機和電源附近的信號完整性，而集成的 EMC 抑制進一步減輕了干擾

·耐用性：工業4.0連接器可在惡劣條件下可靠運行，可承受極端溫度、潮濕、腐蝕性污染物和振動。測試設備、機器人和工業自動化系統中的某些連接器必須能夠承受頻繁的連接和斷開。IP69K等 IP級連接器可確保電纜固定，并具有較寬的耐溫性（從-40°C到125°C或更高），確保在鑄造廠、化學加工廠和材料處理設施中具有可靠的性能

·端接：通常選擇壓接、焊接或絕緣穿刺（IDC）端接類型，以滿足特定應用的要求。在工業4.0光網絡中，連接器必須能夠?qū)崿F(xiàn)安全的光纖熔接、可靠的端接和精確對準

·尺寸和外形尺寸：具有內部鎖定機制或混合設計的緊湊型連接器支持在機器人、自動化裝配線和傳感器網絡中集成其他組件。大中型連接器支持需要更高功率或數據吞吐量的應用

·標準合規性：工業4.0連接器符合眾多行業標準，例如國際標準化組織（ISO）、國際電工委員會（IEC）、美國國家標準協會（ANSI）、電信工業協會（TIA）和電氣和電子工程師協會（IEEE）。許多還支持EtherCAT、CANbus和PROFINET通信協議

為高速工業4.0網絡選擇最合適的電纜和連接器，確?？煽康耐ㄐ乓约皵?shù)據和電力傳輸。每種連接器類型都提供專門的功能，以滿足特定的應用和環境要求。

以太網RJ45連接器廣泛部署在制造、工業和物流領域。它們連接各種設備和系統，例如可編程邏輯控制器（PLC）、人機界面（HMI）、DAQ、工業計算機、交換機、AP以及攝像頭和傳感器等邊緣設備。PoE 版本無需單獨的供電，同時支持100 Mb/s至10 Gb/s的速度。最近的進步，如單對以太網（SPE），通過兩條雙絞線傳輸以太網，從而減輕了重量和銅成本。

圓形M12連接器通常部署在更惡劣的環境中，代替RJ45或與RJ45并聯，具有專為工業條件設計的12mm鎖定螺紋。它們有多種版本（3至12極）可供選擇，提供可靠的電源、數據和信號傳輸，同時防塵、防水和防振動。值得注意的是，M12連接器的編碼表示其目標應用。

Nano M8連接器具有8mm鎖定螺紋，比M12型連接器更小、更輕便，非常適合空間受限的應用，包括工廠網絡中的傳感器和執行器連接。大電流電源連接器以矩形或高壓圓形外形尺寸高效地向機械和機器人系統輸送能量。

其他工業4.0連接器包括：

·光纖：光纖連接器有助于實現高數據傳輸速率，并提供幾乎完全的EMI和RF干擾能力，幫助系統實現電磁兼容性（EMC）。它們涵蓋LC、SC、ST和MPT/MPO類型

·背板：背板連接器支持電子模塊或子系統之間的高速通信，將印刷電路板（PCB 連接到基于機架的組件。工廠自動化中常見的背板連接器包括DIN 41612、VME、CompactPCI和PC/104

·電氣：大電流和高壓矩形或圓形連接器為工業 4.0應用提供穩定和安全的電源，并滿足自動化系統的苛刻電源要求

·現場總線：現場總線連接器支持PROFIBUS、CANbus和EtherCAT等通信協議，可在連接的設備之間實現同步自動化

·工業USB：堅固耐用的工業USB連接器具有IP67級密封、先進的EMI/RFI屏蔽和對惡劣環境的抵抗力，常用于DAQ、機器視覺和自動化控制應用

·滑環：支持多軸機器人、渦輪機和機床，滑環連接器在固定和旋轉的工業4.0組件之間可靠地傳輸電力、信號，甚至液體或氣體

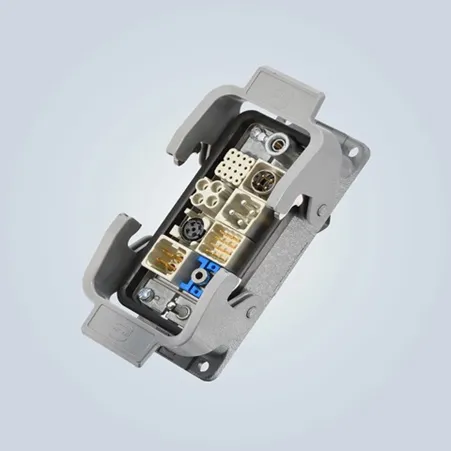

·模塊化連接器為電源、信號和數據提供靈活的定制。M（圖 3）將多個連接點組合到一個外殼中

許多OEM和分銷商提供廣泛的工業4.0連接器產品組合。例如，Mouser Electronics和Digi-Key等領先供應商擁有廣泛的連接器目錄，以支持制造、工業自動化和物流。常用連接器，包括TE Connectivity的RJ45連接器、Phoenix Contact的M12連接器和Harting的模塊化連接器，可用于各種自動化工業4.0應用。

專門設計的工業4.0電纜和連接器可確保安全可靠地傳輸電力、數據和信號。網絡架構師和系統設計人員根據特定于應用的要求（如帶寬、功率、信號完整性和端接）選擇連接器。
