什么是散熱器？

了解連接器：散熱器


Heilind Electric供應Boyd的沖壓散熱器

散熱器為電子或機械設備中的組件提供熱管理，這些組件無法充分散熱到中等溫度。例如，它們用于冷卻計算機中的中央處理器（CPU）和圖形處理單元（GPU）、功率晶體管和其他高功率半導體器件，以及激光器和LED等光電子器件。散熱器通過散熱來保護關鍵組件免受損壞或性能損失。

散熱器的設計和功能因設備的配置而異。通常，它們通過低溫流體介質（空氣或液體冷卻劑）將熱量從高溫組件中轉移出去。它們?cè)O(shè)計用于與冷卻介質接觸的最大表面積。由于自然傳導，熱量通過散熱器移動到介質中，當環境溫度低于散熱器溫度時，就會發生自然傳導。流體穿過散熱器的表面，并通過熱擴散和對流將熱量從表面移動到環境中。更大的表面積可以提高這種能力。

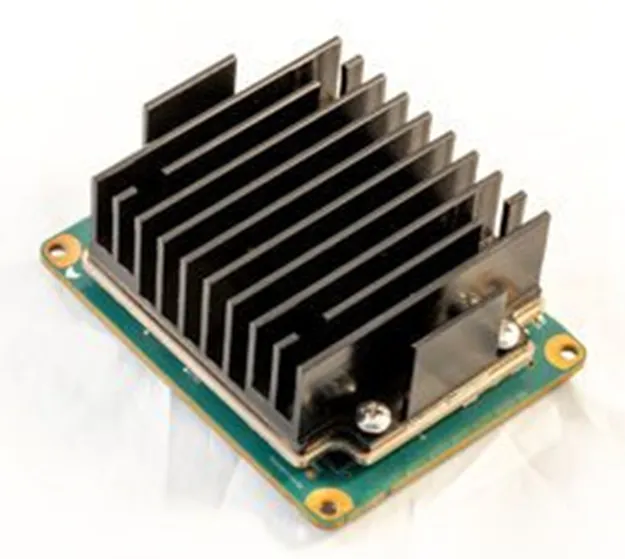

安富利工程服務散熱器

被動、主動和混合

被動式散熱器通過自然對流工作。浮力熱空氣在系統中產生氣流。被動式散熱器系統的優點是它不需要二次電源或控制系統即可運行。

與被動系統相比，主動式散熱器在減少熱量方面更有效。它們使用風扇、鼓風機或設備本身的運動產生的強制空氣來增加流經熱區域的流體流量。一個例子是計算機中的風扇在計算機變熱時打開。風扇迫使未加熱的空氣穿過散熱器表面，使更多的熱量從整體系統中排出。

混合散熱器結合了無源和有源散熱器的某些方面。溫度要求決定了系統的運行方式。當溫度較低時，系統依賴于被動冷卻。當溫度達到一定水平時，強制空氣（主動冷卻）啟動，以提高散熱器系統的冷卻能力。

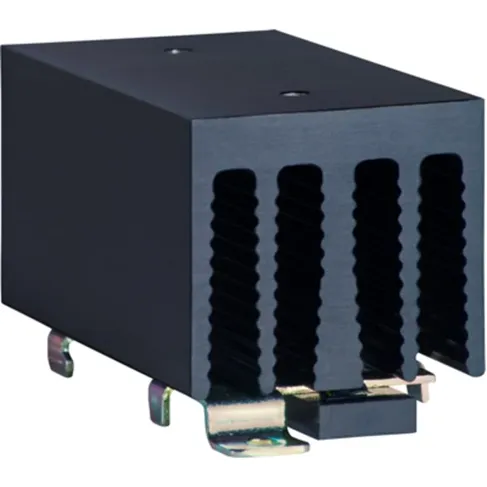

RS的Sensata-Crydom散熱器

材? 料

散熱器的導熱系數取決于其材料。散熱器材料吸收熱能并將其傳遞到環境中以實現高效冷卻。它們需要高熱容量和導熱性。通常使用鋁和銅，因?yàn)樗鼈兙哂懈邔?dǎo)電性。

鋁合金 6060、6061和6063因其導熱系數值而通常用于散熱器。這些值取決于合金的回火?；鼗鹗且环N熱處理技術，通過降低硬度來增加合金的韌性。

銅的導熱系數是鋁的兩倍，并且耐腐蝕和抗生物污染。它也具有抗菌作用。然而，銅的密度是鋁的三倍，更昂貴，延展性更差。

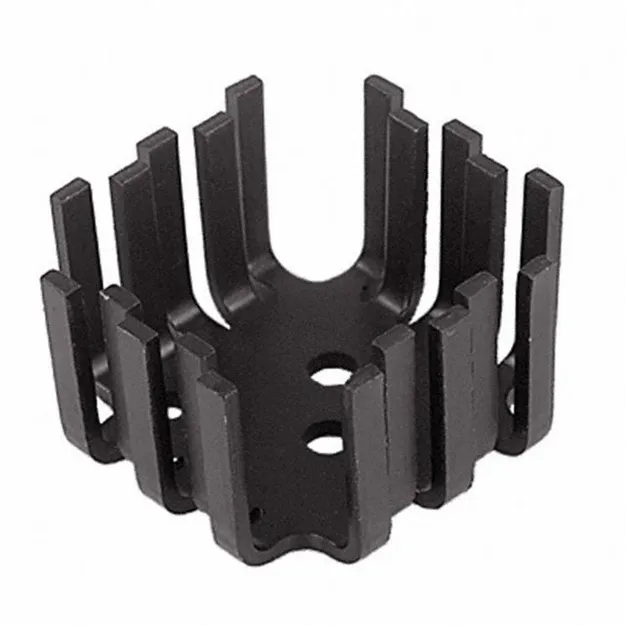

DigiKey的CTS熱管理產品散熱器

設計說明

建設：

散熱器設計有翅片，以促進空氣的自由流動。鰭片是平板，熱量在一端流動，在流向另一端時消散成流體。翅片必須垂直對齊并優化間隔，以最大限度地提高空氣流通和有效的熱傳遞。一體式鋁制散熱器可以通過擠壓、鑄造、刮削或銑削制成。一體式銅散熱器可以通過刮削或銑削制成。鈑金翅片可以焊接到矩形銅體上。

材料規格：

銅或鋁合金

市場和應用：

汽車，消費電子產品，數據通信和電信，工業，醫療，軍事和航天，運輸電子產品，包括計算機（CPU和GPU）、車輛（電動汽車控制器）、電池組、電信。
