100%硅膠材料打印生產成品汽車連接器密封件

來源：3D打印 Formlabs?作者：線束世界?2024-08-21 09:28

修復古董車時，很難找到維修發動機所需的部件，要找到合適的連接器更是難上加難。HGM 汽車電子設備公司借助3D打印技術，使用硅膠40A樹脂材料，助力汽車連接器密封件設計。有別于其他制造方式和打印材料，硅膠40A樹脂材料不僅具有優異的機械性能和耐化學腐蝕性，并且經濟實惠。

HGM 汽車電子設備公司（HGM Automotive Electronics，以下簡稱HGM Automotive)是一家面向汽車售后市場設計和制造高品質電子系統的專業制造商。

最近，HGM Automotive的研發總監蓋伊·卡德威爾（Guy Cardwell）面臨著一個棘手的問題：公司經常需要修復古董車，但尋找維修或恢復發動機所需的部件是一個極具挑戰的任務。特別是在原廠部件已停產的情況下，要找到合適的連接器和其他電子元件更是難上加難。

在這種情況下，他們將目光轉向了3D打印，決定使用該技術進行原型制造和小批量生產，以便在公司內部實現按需制造部件。然而，蓋伊所在的汽車行業受到嚴格監管，需要滿足特定要求，如防護等級（IP等級）和耐化學腐蝕性。因此，材料選擇至關重要。在汽車連接器密封件中，最常用的材料是軟硅膠，但其生產方法受到很大限制。對于小批量生產而言，注射成型的成本過高，而傳統的硅膠鑄造則耗時過長。

隨著硅膠40A樹脂（Silicone 40A Resin）的面世，蓋伊表示他們終于找到了“理想材料”。作為市場上經濟實惠的純硅膠3D打印材料，它非常適合制造柔韌且耐用的部件。通過嚴格的化學和機械測試，該材料在成品汽車部件中表現出優異的機械性能和耐化學腐蝕性。該公司參與了這款新材料的測試計劃，并決定將其用于原型制造，現目前的主要目標是開始進行成品部件的小批量生產。

硅膠40A樹脂很出彩，它與原始供應商提供的原材料非常接近。

? ? ? ??——蓋伊 HGM Automotive研發總監

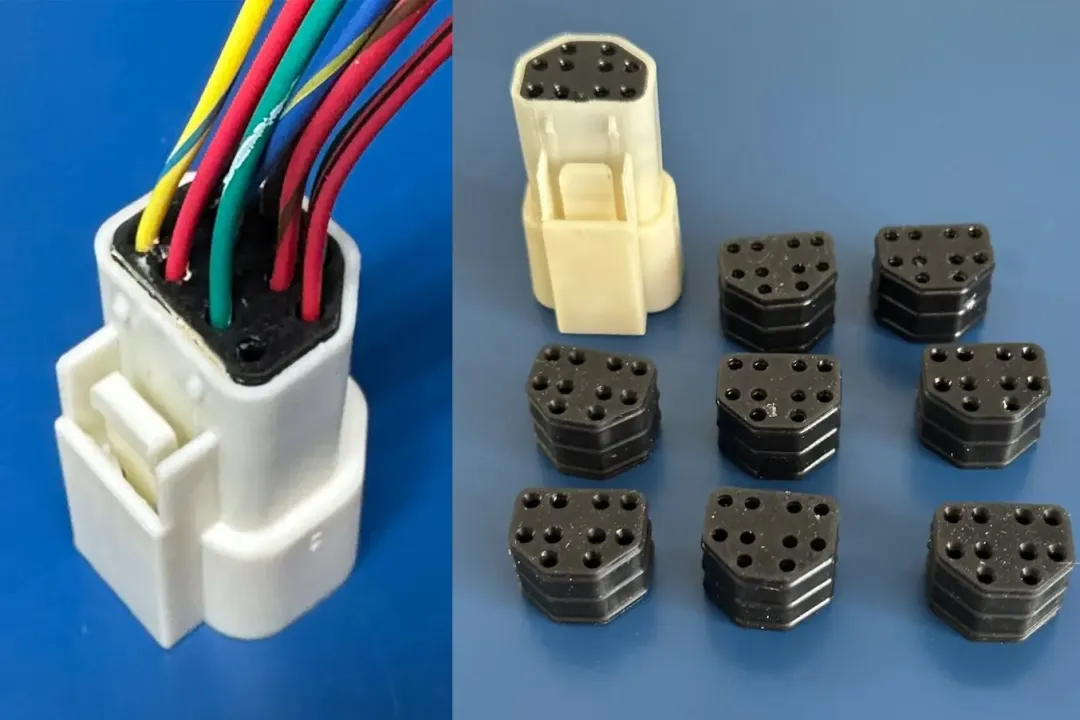

HGM汽車電子設備公司使用硅膠40A樹脂借助3D打印技術制作的連接器密封件

攻堅克難：使用硅膠3D打印連接器密封件

基于電子連接器成功生產的基礎上，HGM Automotive開始嘗試定制密封件。這類密封件在市場上采購難度大，而且現有的組件質量通常較差。開發定制密封件的主要難點在于缺乏合適、柔軟的彈性材料。雖然可以制作注射模具，再使用非常柔軟的聚氨酯來生產這些部件，但這種生產方式的缺點是費用較高。僅僅制作注射模具的費用就高達6000至1萬美元。如果需要制造1萬個同類部件,則可以有效均攤成本。但實際情況是，每年僅需要100到1000個部件。此外，一旦注射模具制作完成，就幾乎無法再更改設計。對于幾何結構復雜的連接器密封件來說，處理起來非常麻煩。因此，蓋伊表示:“歸根結底還是成本和靈活度的問題?！?/span>

另一個選擇是使用常規的可澆注硅膠鑄造方法，HGM Automotive過去在制造其他部件時采用過這種方法。然而，這個連接器的設計相當特殊、復雜，需容納九根電線穿過密封件。此外，密封件的孔洞和幾何形狀也使得模具脫模困難，因此，只有3D 打印技術才能滿足其對精細度的高要求。

雖然鑄造方式有不同種選擇，但對于這種復雜的幾何形狀，需要非常小心地操作，同時制造過程也相當耗時。因此，與其他所有工藝相比，能夠進行批量制造的3D打印技術無疑是理想的解決方案。

——蓋伊 HGM Automotive研發總監

確定使用3D技術解決這個難題后，HGM Automotive起初嘗試使用 Formlabs 柔軟靈活的彈性50A樹脂（Elastic 50A Resin）?打印連接器密封件，但這種材料的柔軟程度仍無法滿足要求。蓋伊補充道，由于連接器需進行手工組裝，若使用硬度較高的材料（例如聚氨酯）而非硅膠制造密封件，很有可能導致線束制造商為了克服材料造成的影響，在組裝連接器時花費兩到三倍的時間。

隨著硅膠40A樹脂的發布，HGM Automotive終于找到了理想的材料，能夠在內部實現小批量生產。這種新材料的主要優勢在于它與生產材料非常相似，同時應用范圍廣泛。在HGM Automotive的應用中表現了超卓的性能，尤其在彈性、抗撕裂強度和柔韌性方面。團隊還計劃將其用于制造連接器密封件以外的其他應用中。

硅膠40A樹脂有助于提高設計靈活性，幫助我們實現以前只能使用高成本和耗時長的成型工藝才能制作的設計，從而拓展新的市場，并制造出以往成本較高或結構復雜的產品。與其他3D打印解決方案相比，通過Formlabs SLA 打印機使用硅膠40A樹脂，能夠打印出質量和耐用性可與硅膠或熱塑性聚氨酯成型部件相媲美的柔軟連接器密封件。

? ? ? ? ——蓋伊 HGM Automotive研發總監

比較方法	使用硅膠40A樹脂進行3D打印的優勢
外包注射成型	-周轉時間縮短90% -成本降低98%
內部可澆注硅膠鑄造	-實現具有精細特征分辨率的復雜幾何結構 -減少人工成本、出錯風險和周轉時間 -可重復生產生產規?？稍?0到1000個部件之間調整

_	周轉時間	成本
外包注射成型	3-4周	-模具制作成本為1萬美元 -單件成本為0.5美元
使用硅膠40A樹脂在內部進行3D 打印	25個部件需要 6小時	單件成本為1-2美元

借助硅膠40A樹脂進行3D打印，對于100個連接器密封件的生產量，HGM Automotive將成本降低了98%，將周轉時間縮短了90%。

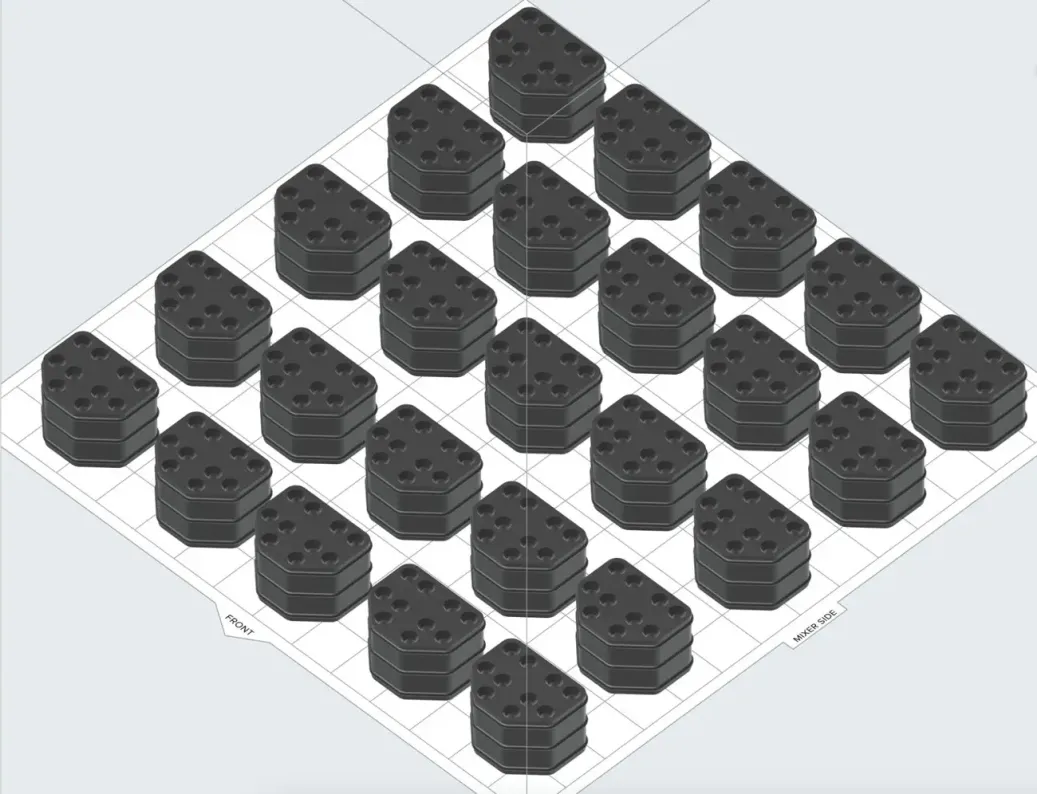

根據PreForm 軟件中加載的HGM Automotive連接器密封件的 CAD 文件，其中有九根電線穿過密封件，且密封件厚度約為一厘米。由于其復雜的幾何形狀和精密的細節，注射成型模具或可澆注硅膠鑄造模具難以制造該部件。然而，使用 Form 3+打印25個連接器的時間為4小時30分鐘。


3D打印的連接器密封件，并與其外殼和電子元件組裝

滿分答卷：耐高溫與耐化學腐蝕的雙重結合

在汽車應用中，密封件需要在水下1至2或3米（具體取決于應用場景）的深度中保持理想的防水性能。此外，針對所有標準汽車液體（主要是水、油和變速器油），它們還需要具備良好的耐化學腐蝕性。為了評估這些部件的性能，蓋伊制作了幾個樣品部件，并將其置于汽車發動機艙內進行功能性測試。在發動機正常工作的情況下，這些樣品在發動機艙內放置超過六周時間，以測試溫度和化學腐蝕性對密封件的影響。

蓋伊說道：“我們將密封件置于發動機艙內的不同液體中進行熱循環測試，包括水中測試、變速器油靜態測試以及防凍液測試?！?在經過六周的熱循環和各種液體接觸測試后，團隊對硅膠40A樹脂的防水性和耐高溫性能十分滿意。汽車電子產品的工作溫度范圍通常在-40°C 至105°C 之間。由于其玻璃化溫度 (Tg) 為 -107°C，硅膠40A樹脂在-25°C 至125°C 范圍內表現出良好的耐高溫性，完全滿足了團隊的耐高溫需求。蓋伊表示：“我對測試結果的預期是，這種材料的性能應與注射成型硅膠相當。” 而測試結果證實了這一點。硅膠40A樹脂材料的特性完全符合他們對成品材料的期望，變成了他們材料庫中的理想選擇。

“硅膠40A樹脂在柔韌性和可加工性方面完全滿足了我們的應用需求。截至目前，在團隊的測試過程中，硅膠40A樹脂的耐化學腐蝕性與原應用中的鑄造硅膠或注射成型硅膠不相上下。”

? ? ? ? ——蓋伊 HGM Automotive研發總監

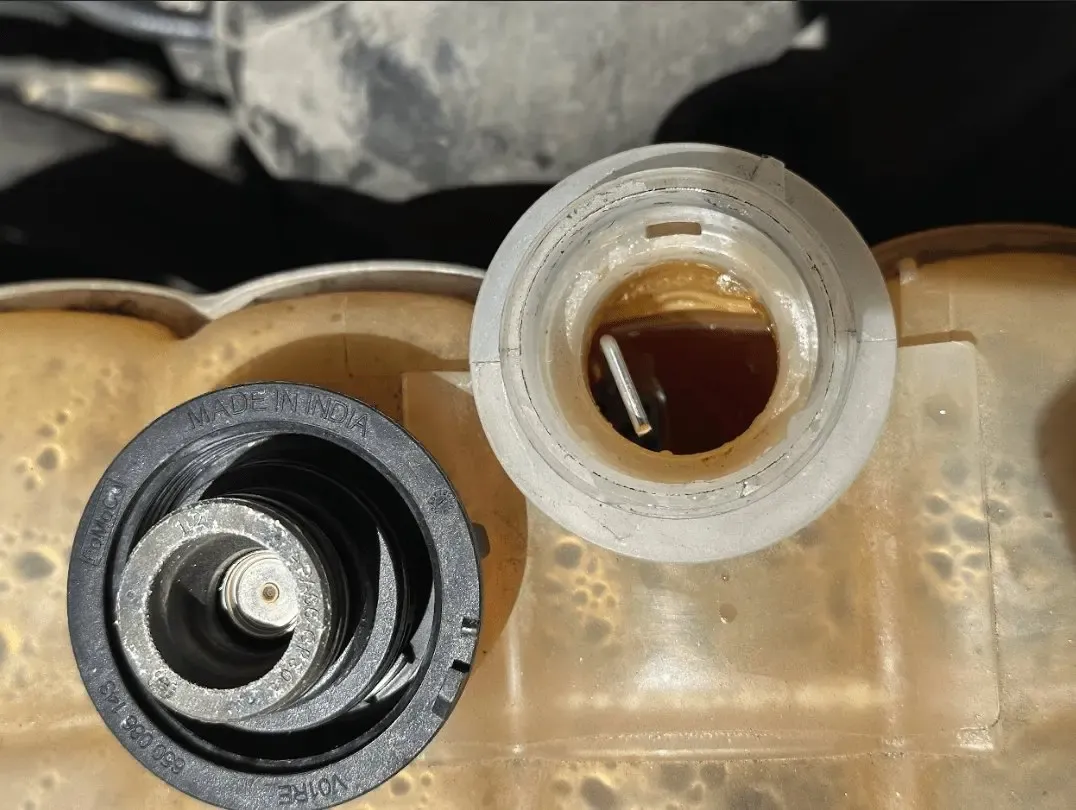

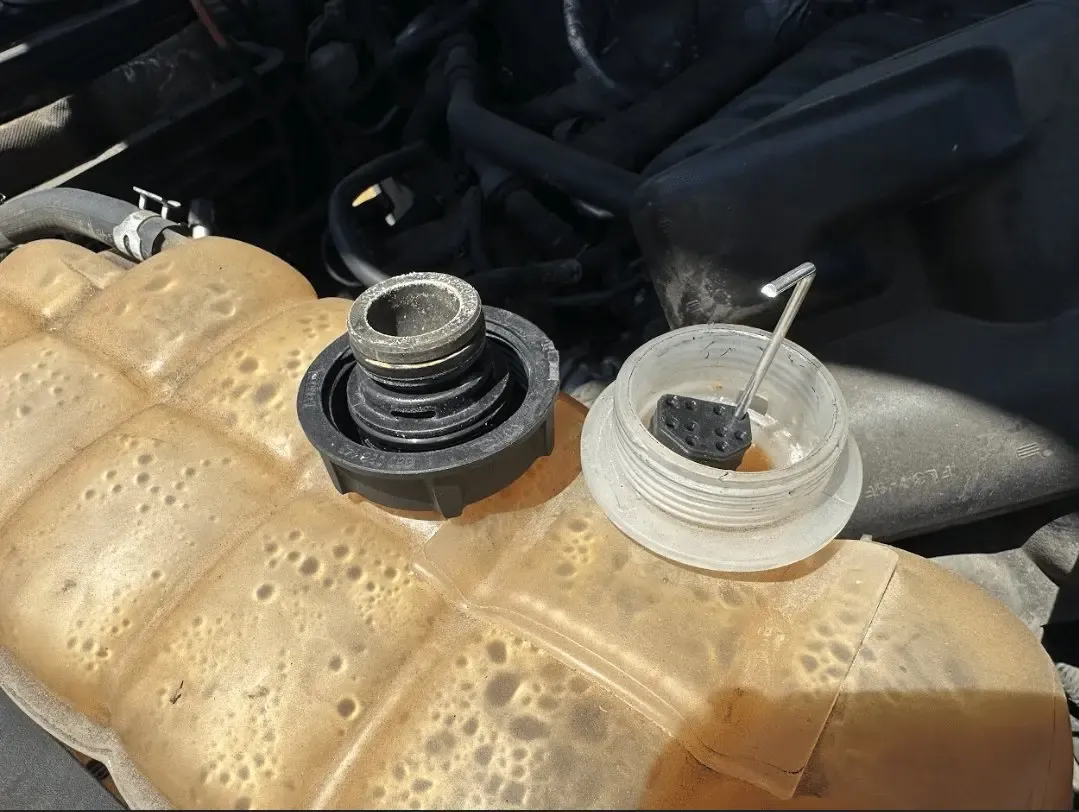

HGM Automotive在汽車發動機卻液箱內對使用硅膠40A樹脂材料打印的連接器密封件進行現場測試

經過仔細的現場測試，HGM Automotive團隊對這種新型純硅膠樹脂非常滿意，認為它完全符合他們的需求。他們計劃將其應用于連接器密封件的成品生產，預計年產量在500到1000個部件之間。同時，蓋伊還在加緊擴展該樹脂的應用范圍，他補充說：“僅針對連接器，至少有四種產品可以立即采用這種樹脂?！?/p>

釋放潛能：HGM團隊創新不斷，開拓全新市場

除了使用硅膠40A樹脂打印連接器密封件，蓋伊團隊正在嘗試開發不同類型的定制密封件、墊片以及新型高壓硅膠絕緣線圈套。

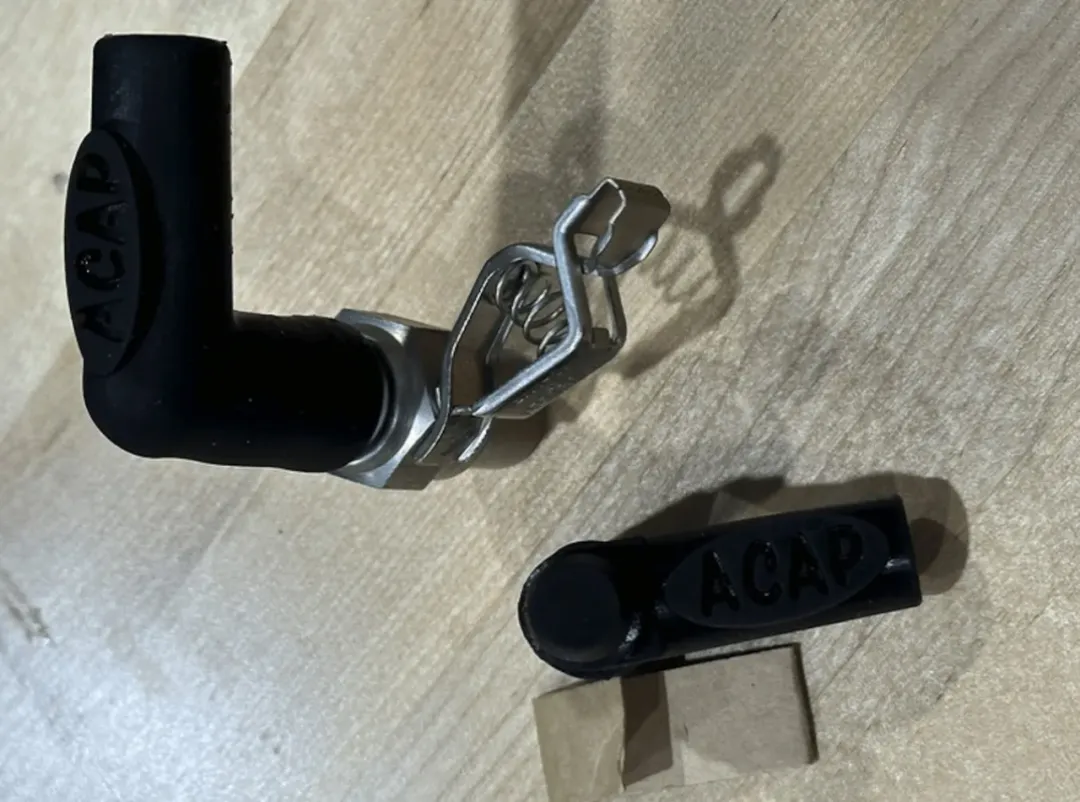

使用硅膠40A樹脂進行3D打印制造的火花塞線圈套

“我清楚地記得，當我向同事們展示一些樣品部件時，他們無不驚嘆地說：‘哇，你是怎么做到的’，這種材料展現出如此優越的性能，讓我們都為之振奮。只有在實際應用后，你才能真正領略到這種材料所蘊含的巨大潛力。連接器僅是一個開始，我們將在更多產品中運用這種材料。我對它的應用前景充滿信心。如果你問我明天要如何應用3D打印和硅膠40A樹脂這類材料？答案就是：一切皆有可能。”

? ? ? ? ——蓋伊 HGM Automotive研發總監

硅膠40A樹脂出眾的性能讓HGM Automotive能夠?qū)崿F(xiàn)過去只能通過高昂成本且耗時的工藝才能完成的設計，從而幫助他們開拓全新的市場領域。這也正是Formlabs的核心信念，通過精心設計的產品和服務賦能客戶，讓所有人能夠?qū)?chuàng)意和想法轉化為現實，從不太可能變?yōu)闊o限可能。
